Corken叶片泵结构设计三维数模

在液化石油气储运、轻质油料装卸、化工介质输送这类对泵的密封性、自吸能力有严苛要求的工况场景里，滑片式结构的输送设备一直是工程选型里的高频选项，本次拆解的这款Corken结构叶片泵，就是针对这类易挥发、低润滑性流体输送场景做的定向结构优化。从实际应用端来看，这类泵常被布置在罐区装卸栈台、瓶装气充装工位、小型化工物料中转管线上，相比离心泵，它不需要提前灌泵就能建立稳定吸程，在入口存在一定气阻的工况下也能维持稳定输出，不会像离心泵那样轻易出现气缚断流的问题。

从结构设计逻辑来看，这款泵采用了经典的偏心转子配径向滑片的布局，转子偏心安装在泵腔内部，转子上开有若干均匀分布的径向滑槽，滑槽内嵌入可自由滑动的叶片，当转子被外接动力驱动旋转时，叶片会在离心力的作用下紧贴泵腔内壁，相邻两个叶片、转子外圆、泵腔内壁以及两侧配流盘就会围成若干个封闭的容积腔，随着转子转动，这些容积腔在吸入侧会逐渐变大形成负压将介质吸入，转到排出侧时容积逐渐缩小将介质加压排出，整个工作过程连续无脉动，输出压力稳定。设计时特意对叶片与泵腔的接触线做了修型处理，针对输送低润滑性介质的场景，在两侧配流盘上预留了引压通道，将排出侧的高压介质引到叶片底部，辅助叶片贴紧腔壁，避免低转速或者入口压力偏低时叶片贴合力不足导致内泄增大，同时也能在叶片和腔壁之间形成一层极薄的介质膜，降低滑动摩擦副的磨损速率。

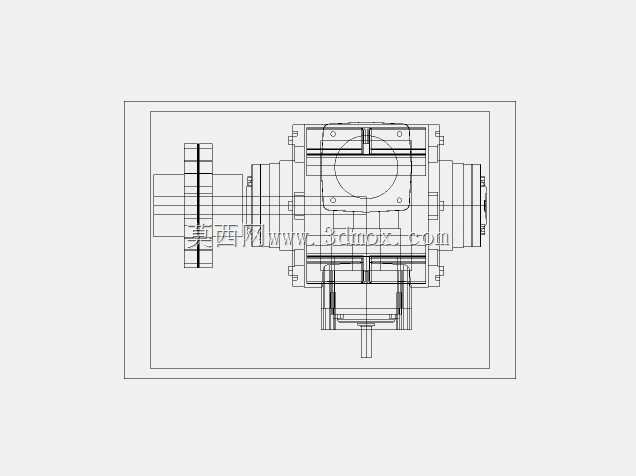

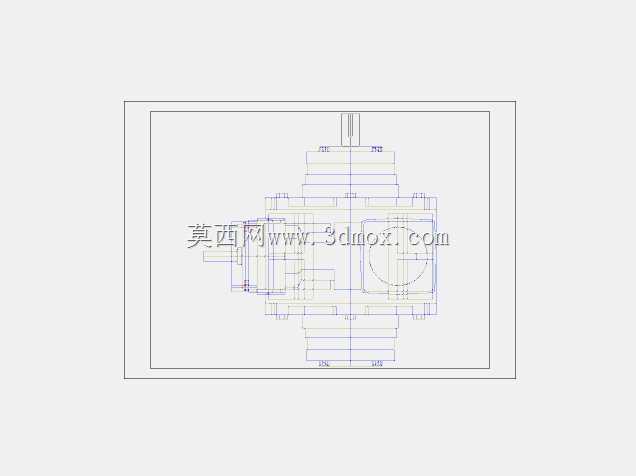

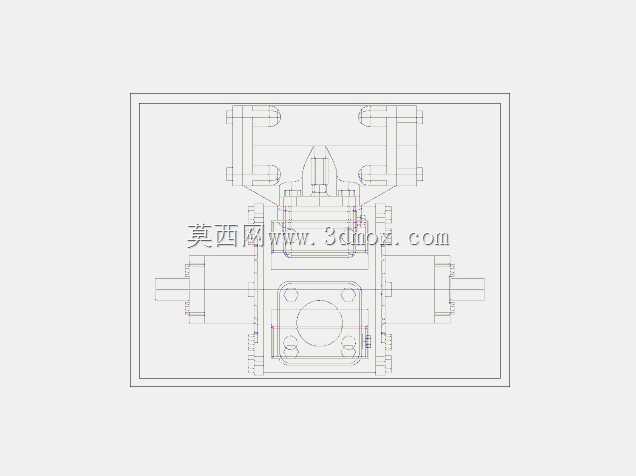

从安装边界和外形尺寸来看，这款泵采用了脚架式安装结构，底部安装脚的螺栓孔间距、孔径都匹配常规工业泵的安装基座标准，不需要额外做过渡安装板就能直接替换同参数等级的同类型泵。泵轴的输入端采用标准的轴伸尺寸，配套通用的联轴器就能和标准Y系列电机直连，不需要定制非标传动件。泵体的进出口采用侧进侧出的法兰布局，法兰的密封面形式、螺栓孔分布都符合通用管路法兰标准，现场配管时不需要额外调整管线走向就能对接。泵腔的轴向尺寸做了紧凑化处理，整体转子组件的轴向窜量通过两侧配流盘的调整垫片来控制，装配时只需要按工艺要求选配垫片厚度，就能将转子和配流盘之间的间隙控制在合理范围，既不会因为间隙过大导致容积效率下降，也不会因为间隙过小出现运转时的摩擦抱轴。

在细节结构设计上，这款泵在泵体和端盖的结合面采用了O型圈加密封胶的双重密封结构，针对输送易挥发易燃易爆介质的场景，轴封位置预留了机械密封的安装腔，可以根据输送介质的特性选配单端面或者双端面机械密封，避免介质沿轴向外漏。泵体上还预留了溢流阀的安装接口，当排出侧管路出现误操作导致压力超限时，内置的溢流阀会自动打开将高压介质泄回吸入侧，避免泵体或者管路因为超压出现损坏。叶片的材质选用了自润滑性能较好的复合材料，即使短时间出现干摩擦工况也不会出现严重的烧蚀拉伤，提升了设备在复杂工况下的容错能力。从建模细节来看，整个数模完整还原了转子滑槽的公差配合、叶片的倒角结构、配流盘的吸排油窗口位置、密封件的安装沟槽尺寸，不管是做结构学习、工况模拟还是备件测绘参考，都能直接提取对应的结构尺寸，不需要再额外做结构补全。在实际选型匹配时，只需要根据需要的流量、压力参数，结合管路的通径、安装空间的尺寸，就能判断这款泵是否适配现场工况，数模里的安装接口尺寸、轴伸尺寸、整体外形轮廓都和实物保持一致，做管线布置、安装基座设计时可以直接导入装配环境做干涉检查，避免现场安装时出现尺寸不匹配的问题。
