老式自来水厂泵送动力装置结构

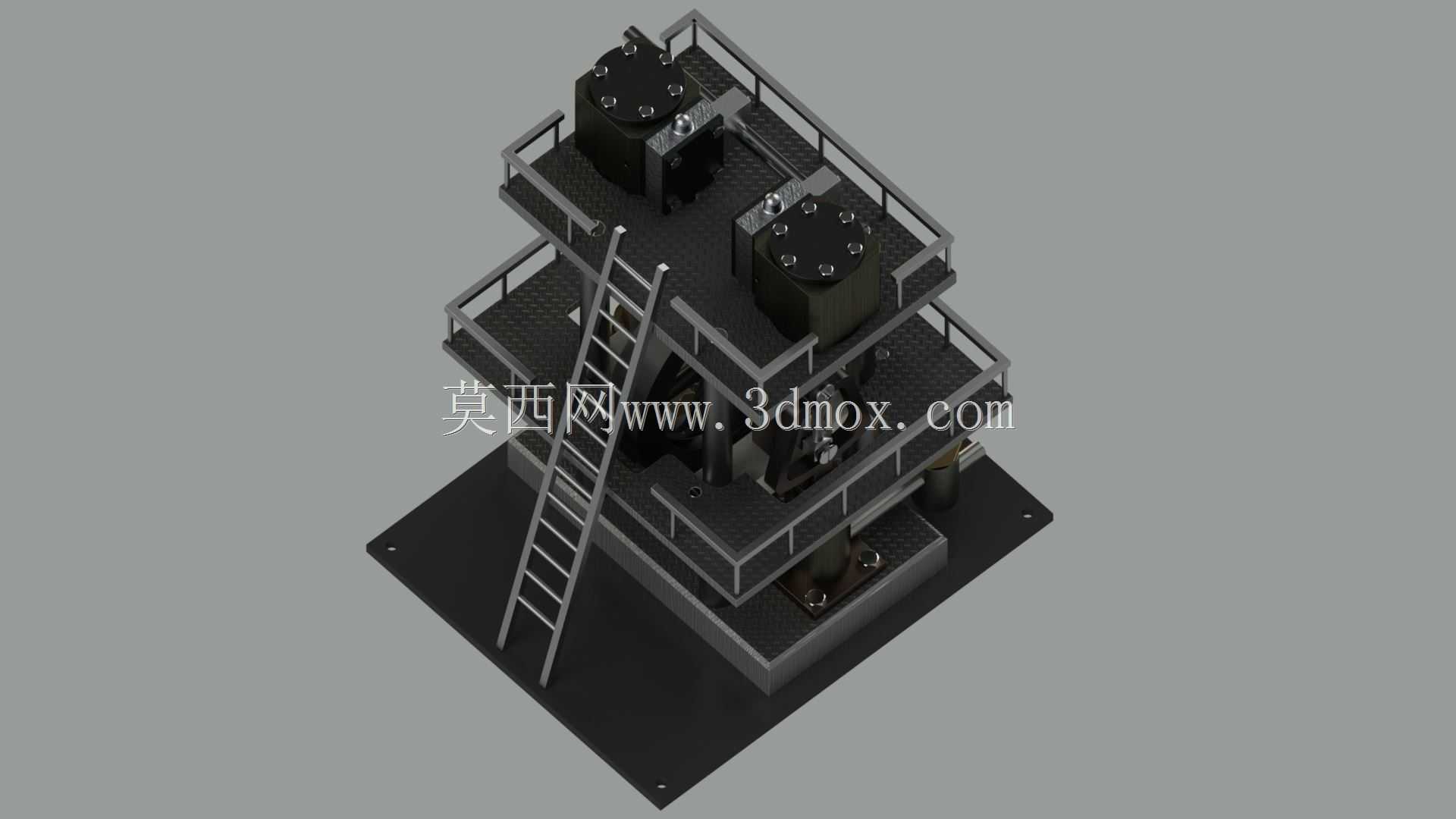

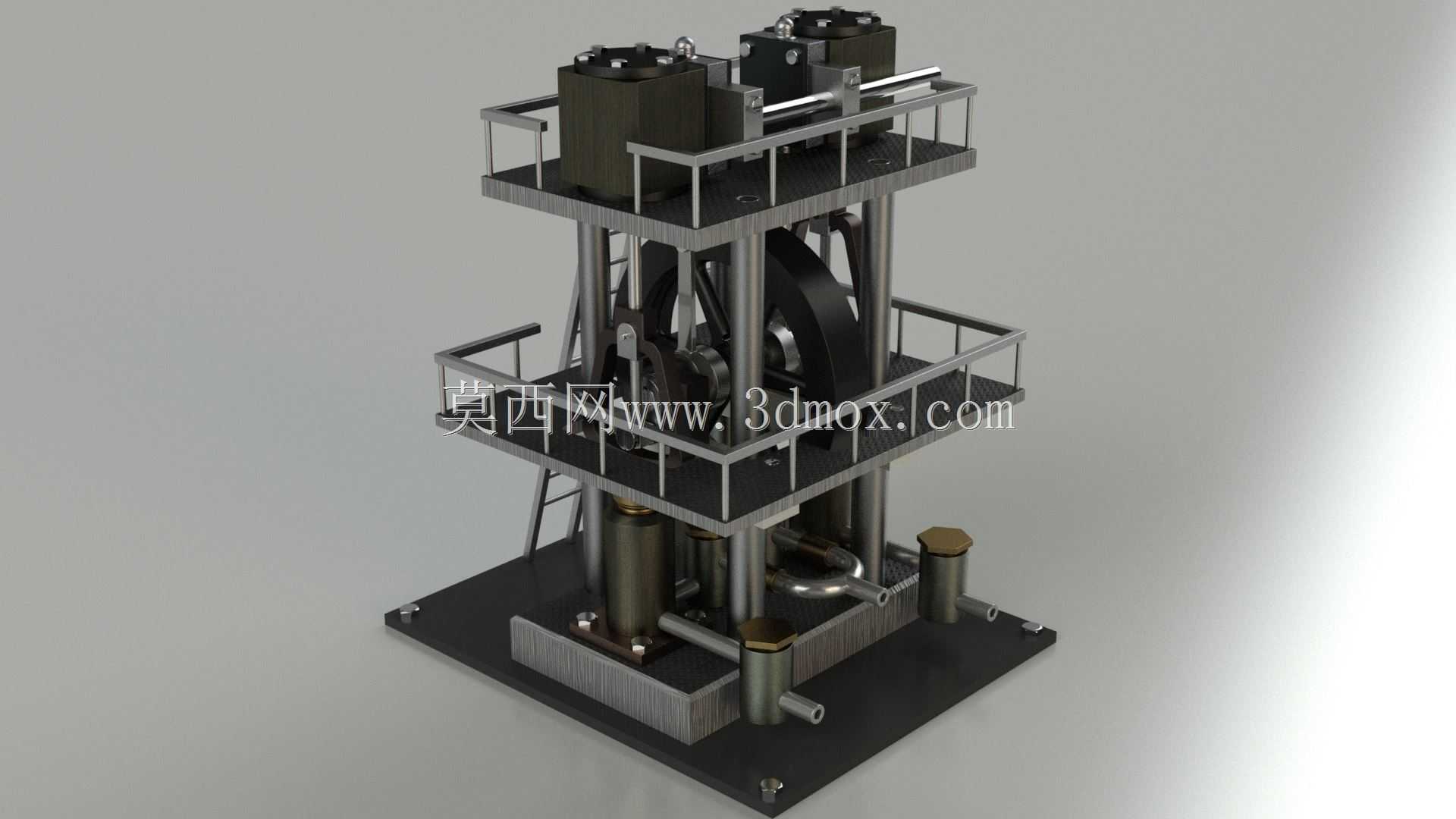

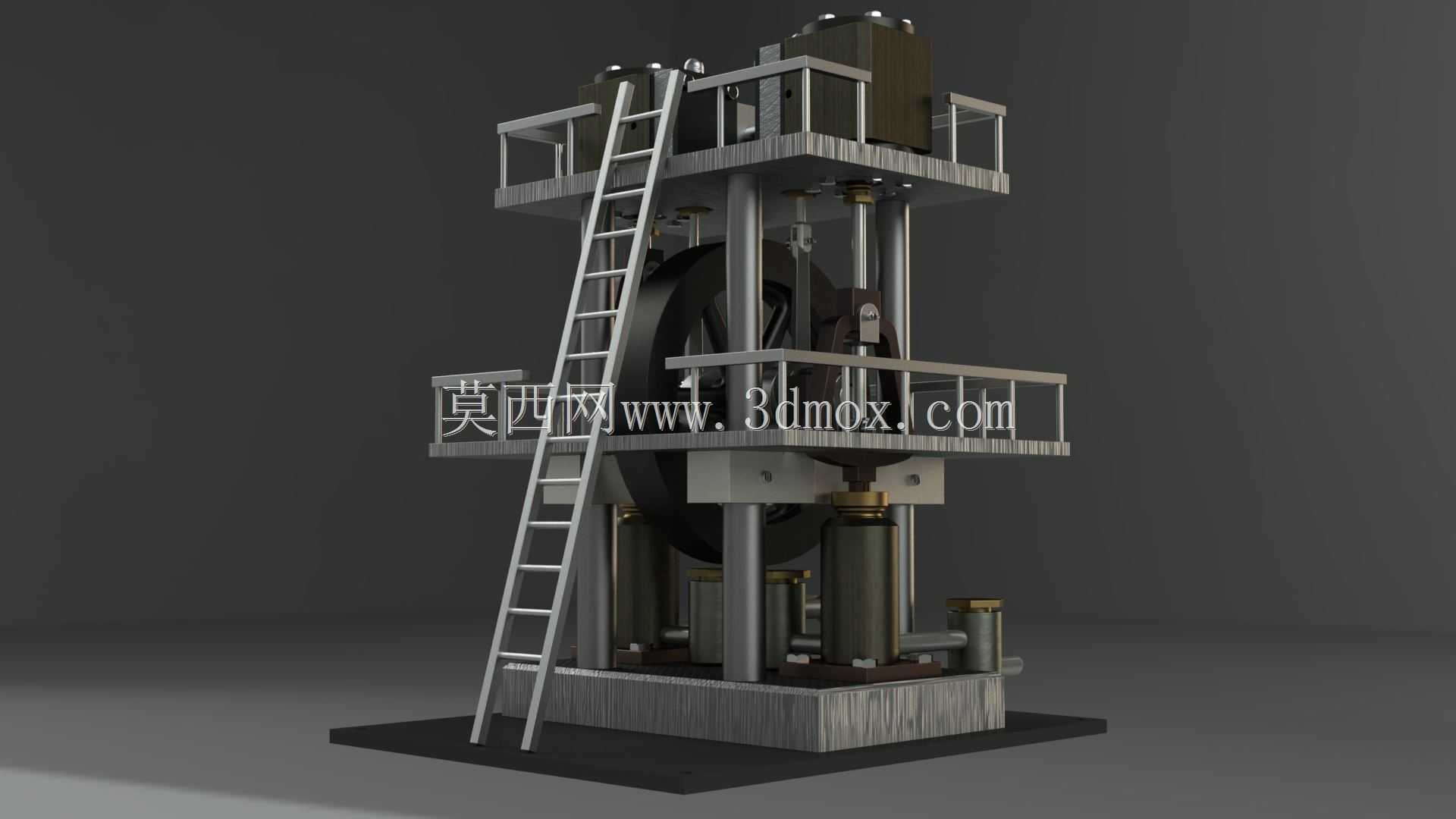

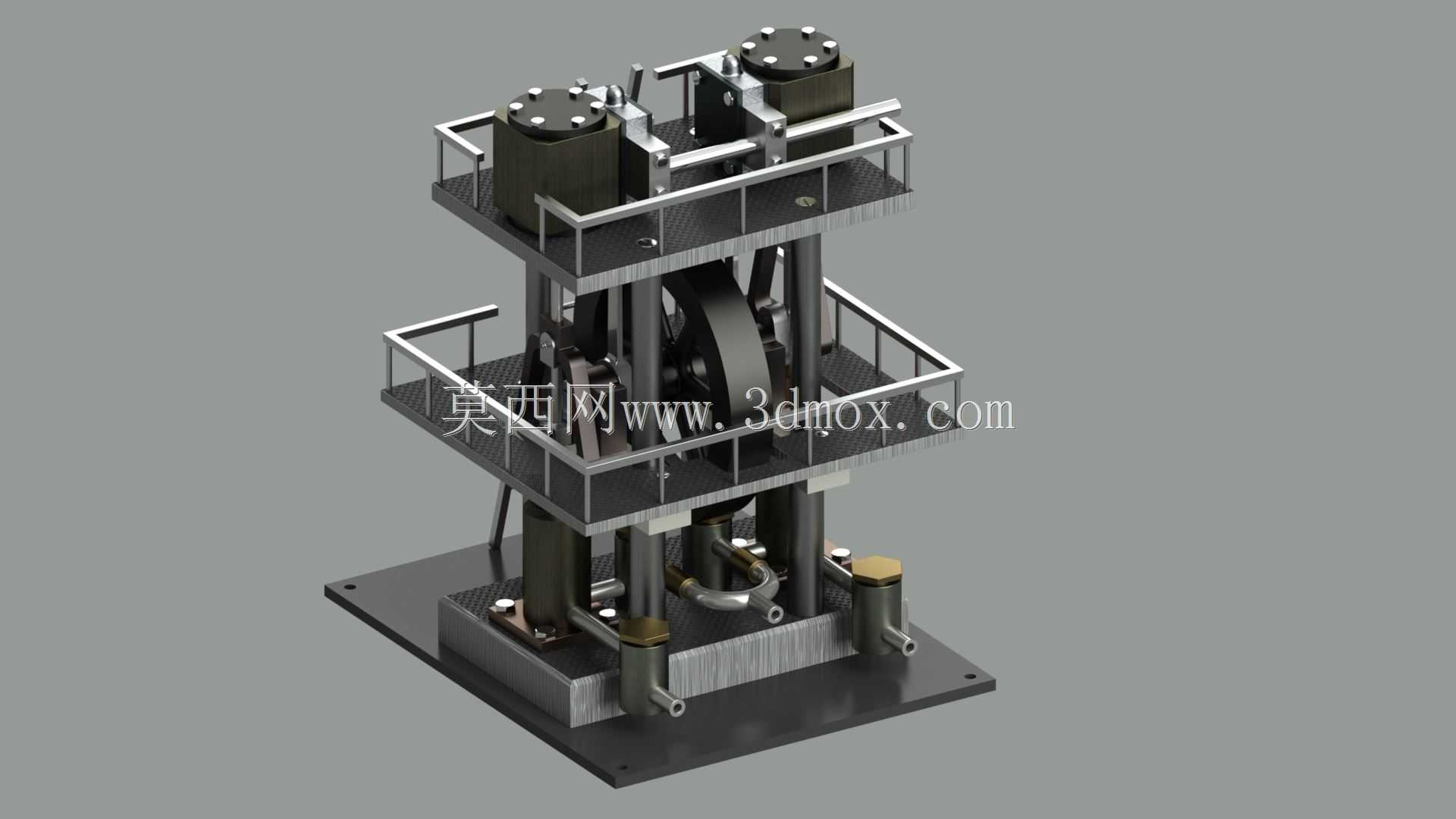

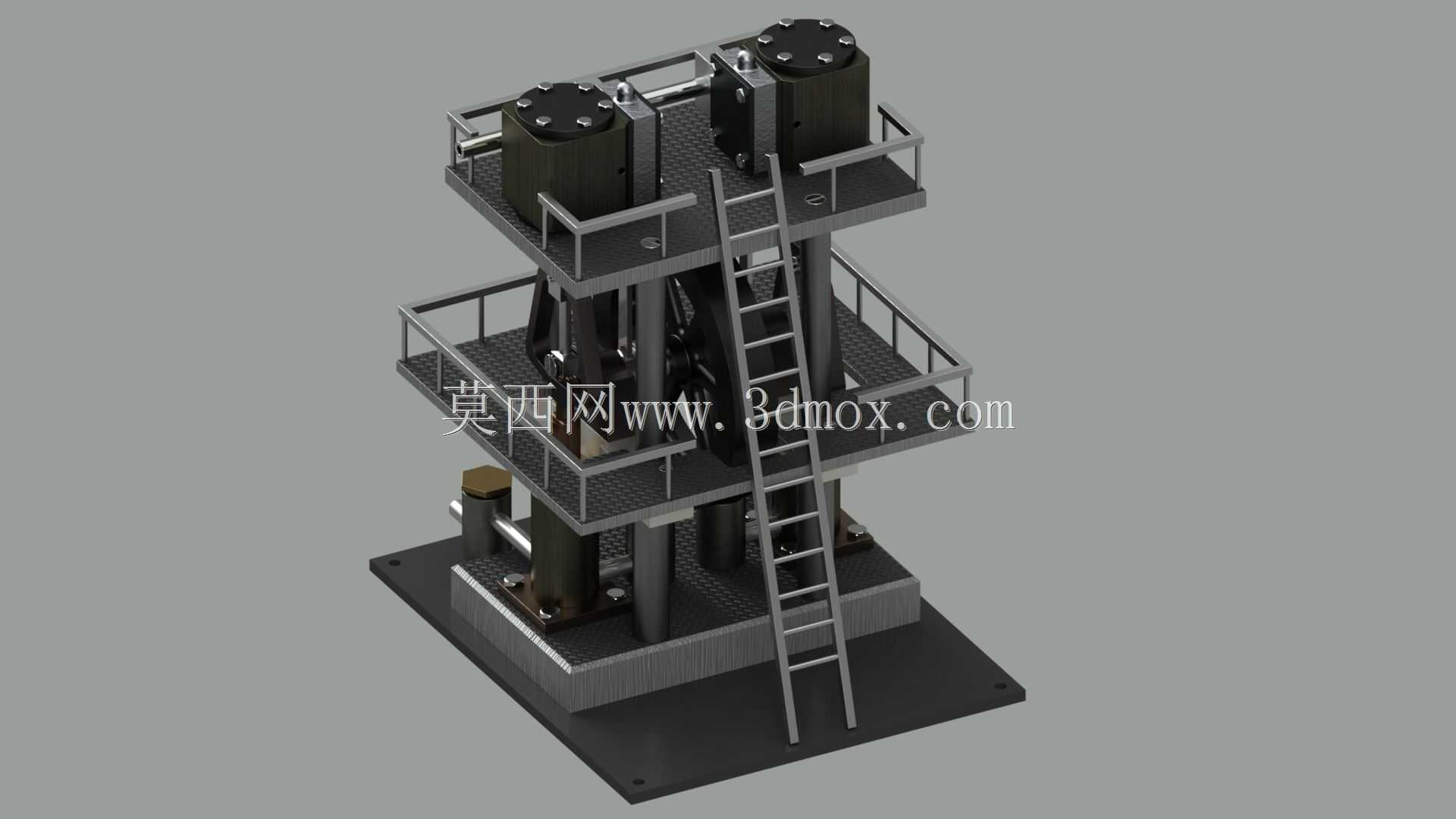

　　这套泵送动力结构的设计参考了早期城镇自来水厂的输水设备构型，核心功能是通过蒸汽压力转换实现水体的稳定加压输送，适配旧城区供水管网的低压输水场景，也可作为小型工矿企业自备供水系统的动力单元使用。从结构布局来看，整套装置采用立式多层框架设计，底部为混凝土材质的安装基座，基座上预留了地脚螺栓安装孔位，安装时需要匹配平整的混凝土地面，基座周边预留不小于1.2米的检修操作空间，避免运维时操作空间不足。底层区域布置了裸露式气缸组件与外置阀组，所有阀门均通过独立管道与气缸连通，阀门口径与流道截面做了放大处理，能够降低流体输送过程中的沿程阻力，提升泵送水流的通畅性，减少气蚀、堵滞等常见泵送故障。

　　中间层设置了大尺寸飞轮与轻型连杆结构，轭式活塞杆直接承接蒸汽压力并传递至泵体，连杆采用轻量化设计，主要作用是平衡动力输出的周期性波动，让泵送过程的压力输出更平稳，避免管路出现明显的水锤效应。上层为操作检修平台，平台周边设置了高度1.1米的安全护栏，配套直爬梯连接地面与上层平台，爬梯踏步做了防滑处理，运维人员可通过爬梯抵达上层平台，完成动力端的日常巡检、密封件更换、润滑保养等操作。设计过程中没有做过多的冗余结构，所有零部件均采用常规机械加工工艺即可制造，气缸、阀块、连杆等部件的加工精度要求符合通用泵类零件的公差标准，不需要特殊的定制加工设备，零部件的互换性较强，后期运维更换配件的成本较低。

　　最初的构型采用双作用泵设计，实际运行中泵效达不到设计预期，后续迭代中调整为单作用泵结构，保留了大通道阀门的设计优势，优化了活塞的行程参数，让蒸汽压力的利用率得到提升。整套装置的动力输入为低压蒸汽，适配小型燃煤锅炉的蒸汽输出参数，不需要高压蒸汽源，在早期没有大功率电力供应的城镇区域，能够依靠蒸汽动力实现持续的自来水输送，满足旧城区居民生活供水与小型工商业的用水需求。

　　安装时需要注意飞轮的动平衡校准，避免运行过程中出现过大的振动传递到基座，导致地脚螺栓松动或者管路连接部位泄漏；外置阀组的安装位置预留了操作空间，日常开关阀门、清理阀道杂物时不需要拆解主体结构；爬梯与平台的连接部位做了加强处理，能够承受运维人员携带工具上下的载荷，护栏的间隙符合安全操作规范，避免人员失足坠落。流道设计上采用了短路径连通方案，减少了不必要的管路弯折，流体从进水端进入泵腔后，经过活塞加压直接通过阀组输送到出水主管路，流道内壁做了平滑过渡处理，能够减少流体紊流带来的能量损耗，提升整体泵送效率。
