拖拉机前置装载辅助铲斗结构设计

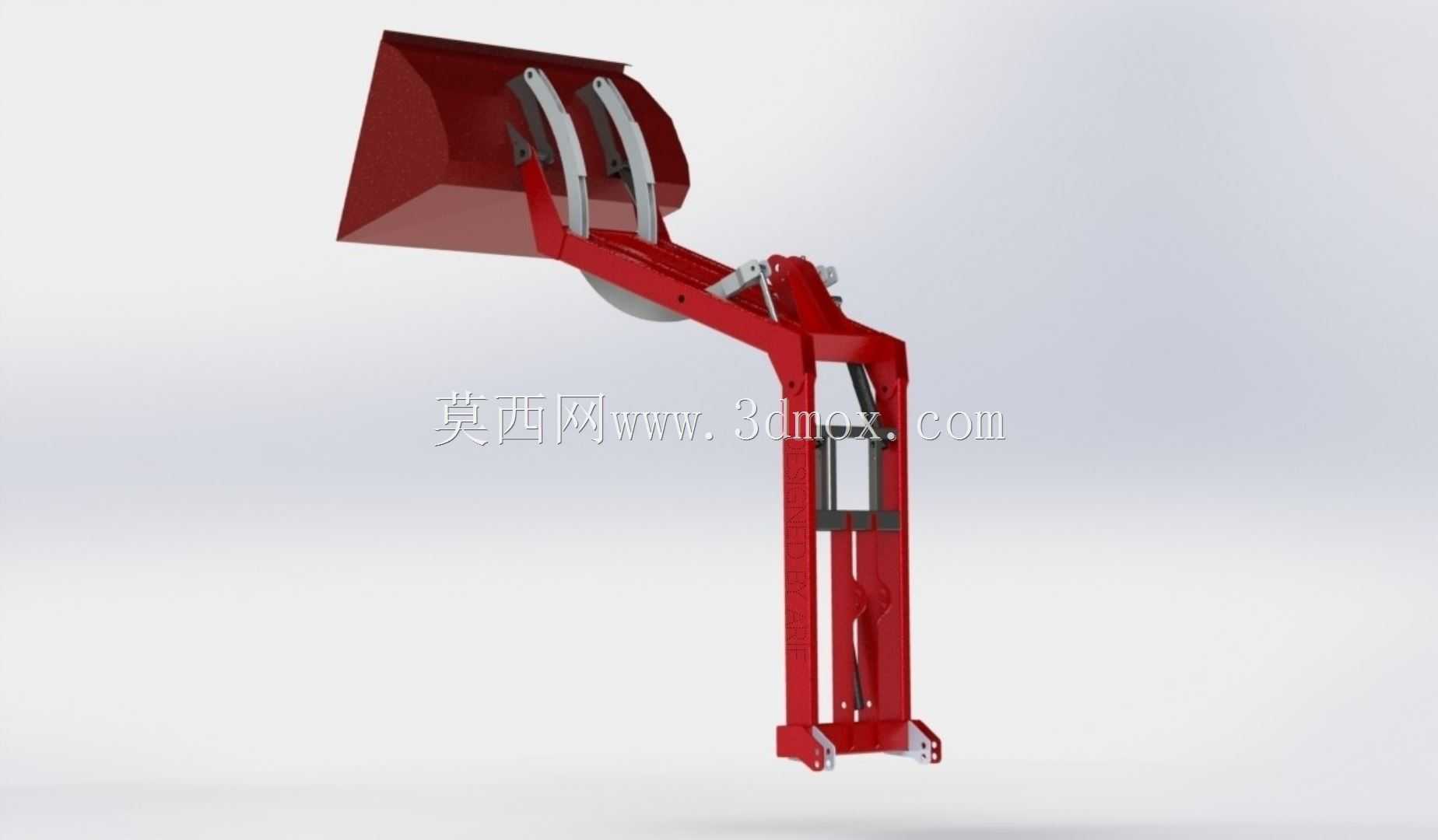

　　这款前置装载铲斗是适配中小马力轮式拖拉机的前端作业属具，主要面向农田整治、农牧场物料转运、小型土石方作业场景设计，可替代人工完成散料铲装、短距离转运、场地平整等作业，解决普通拖拉机无装载能力、小型作业场景动用大型装载机成本过高的痛点。从结构设计逻辑来看，整套装置采用平行四边形举升连杆机构，这种结构的核心优势是铲斗在整个举升行程中能始终保持接近水平的姿态，避免举升过程中斗内物料洒落，不需要额外增加复杂的斗姿补偿液压回路，降低了制造成本与后期维护难度。

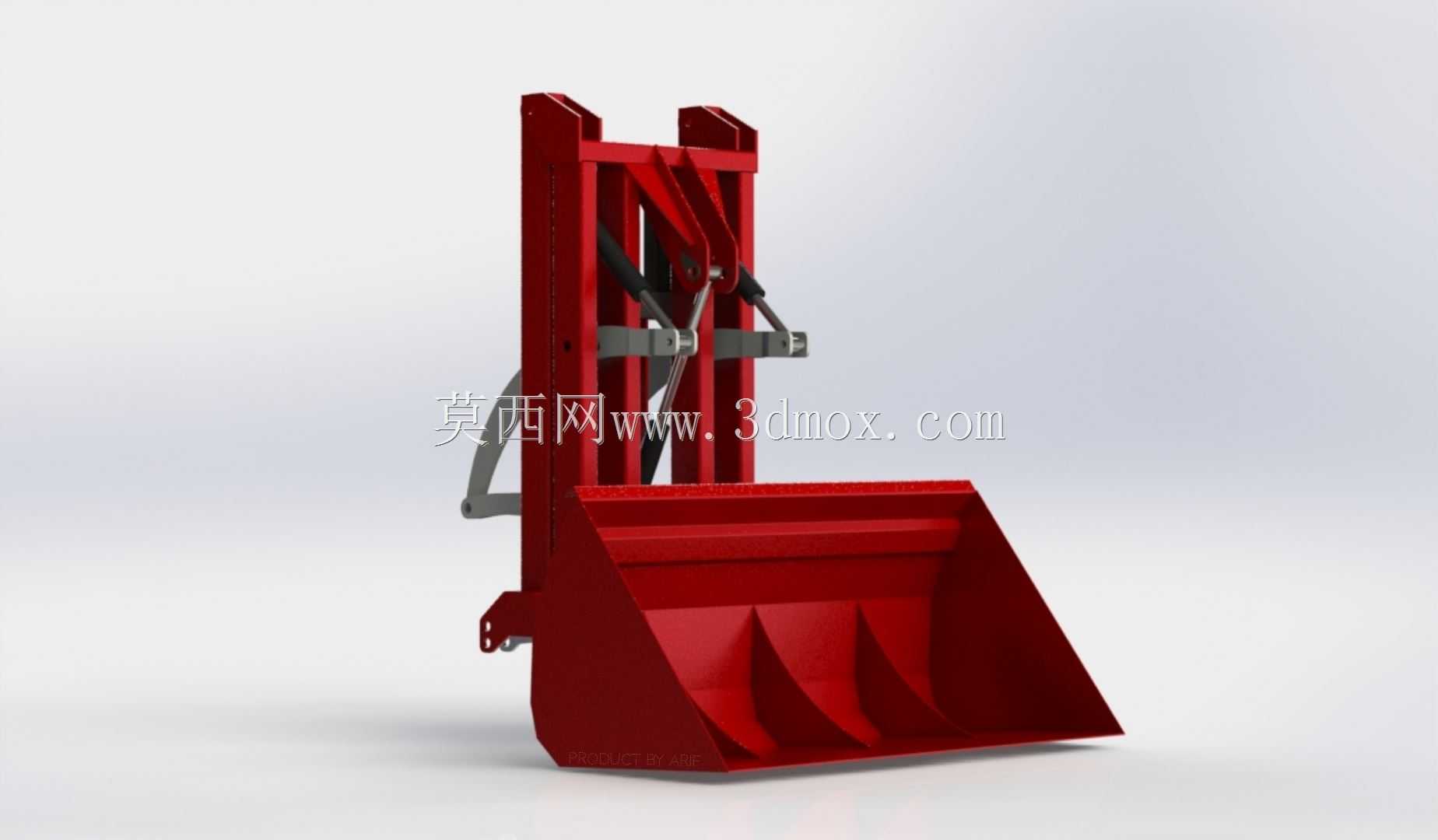

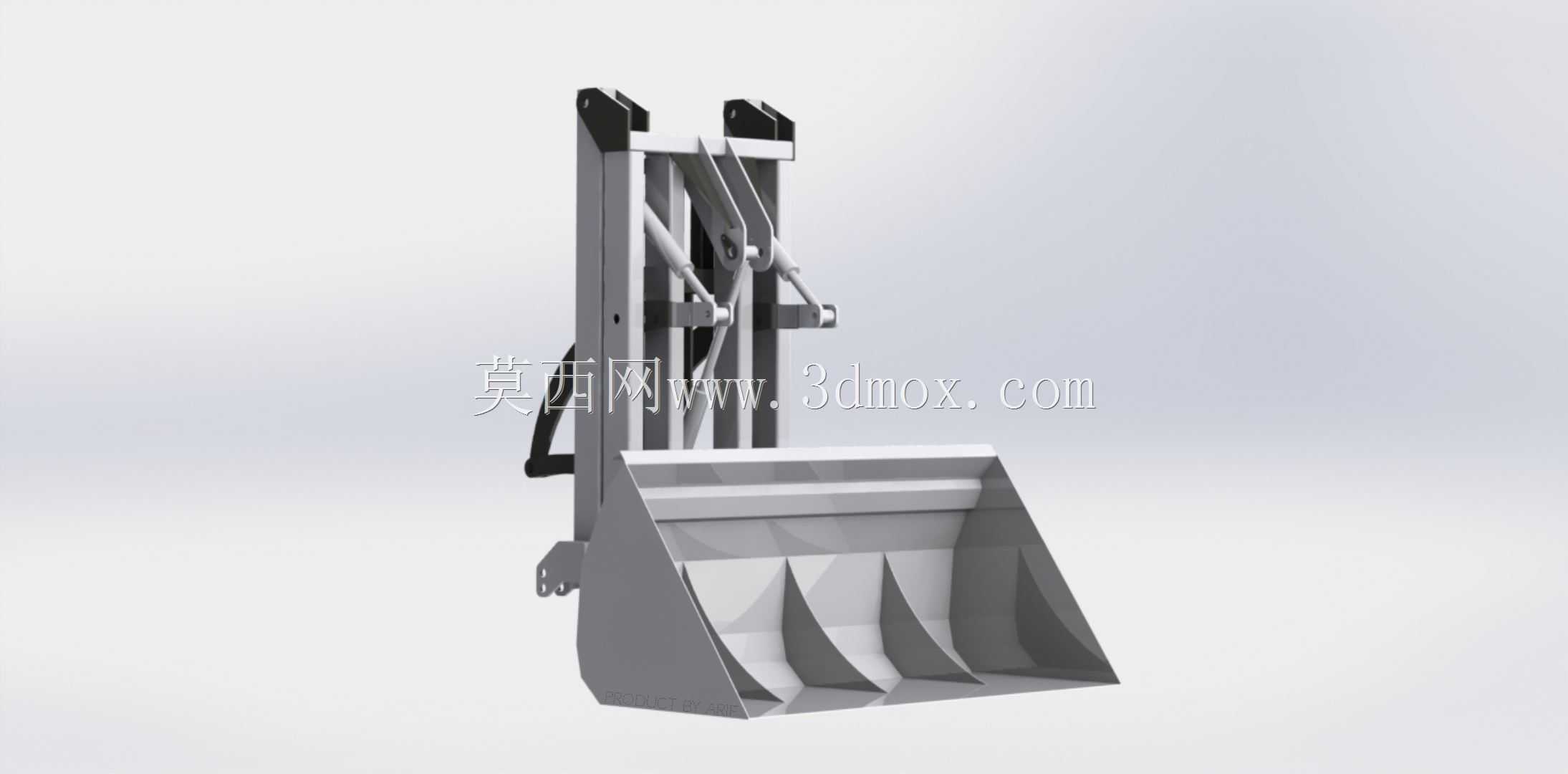

　　连杆铰接点的位置经过反复校核，举升过程中各杆件无运动干涉，下铰接点布置在拖拉机前保险杠预留的安装位附近，不需要对拖拉机底盘做大规模切割改装，适配多数40-80马力段轮式拖拉机的前端安装接口，安装时仅需配套对应车型的连接支架即可完成固定，安装边界控制在拖拉机前轮前方120mm范围内，不会过度增加整机前悬长度，避免影响拖拉机转向角度与行驶通过性。铲斗本体采用耐磨钢板焊接成型，斗唇位置做了加厚处理并预留了斗齿安装位，可根据作业需求加装可拆卸斗齿，应对硬质土面、碎石堆等复杂铲装工况，斗体内部的加强筋沿受力方向布置，在铲装阻力最大的斗底与侧壁连接位置做了圆弧过渡，既减少了铲装时的物料残留，也能分散应力集中，避免长期重载作业出现焊缝开裂的问题。

　　驱动部分采用双作用液压缸作为执行元件，举升油缸对称布置在连杆两侧，翻斗油缸布置在连杆中部，液压管路沿连杆支架内侧排布，避开运动干涉区域，管路接头采用标准液压快插接口，可直接对接拖拉机原车的液压输出端口，不需要额外改装液压系统，用户可根据自身拖拉机的液压输出压力调整溢流阀参数，保证举升力与作业需求匹配。从实际作业表现来看，该铲斗的额定装载容积适配中小马力拖拉机的前端承载能力，举升最大高度可满足普通农用运输车的货箱卸料高度需求，卸料角度经过设计，可保证斗内粘性物料顺利滑落，不会出现粘斗残留的问题。在非作业状态下，可通过液压锁将铲斗固定在收纳位置，整机行驶过程中不会出现下沉、晃动的问题，不影响拖拉机正常道路行驶与其他农具挂接作业。

　　设计过程中充分考虑了农用场景的维护便利性，所有铰接点都采用了可更换的耐磨衬套，注油嘴布置在便于操作的位置，用户日常保养时可直接完成注油润滑，不需要拆解结构；易损件如斗齿、衬套都采用通用标准件，更换成本低，采购渠道广泛，适合农村地区的使用维护条件。整套结构的受力经过仿真校核，在额定载荷下各杆件的变形量控制在允许范围内，不会出现永久性变形，对称式的结构布置也保证了作业过程中两侧受力均匀，避免长期偏载导致的连杆变形、铰接点异常磨损问题。针对农田作业的特殊需求，铲斗的边缘做了圆角处理，避免作业过程中刮伤作物、损坏田埂，同时在举升连杆的外侧设置了防护板，避免田间杂草、秸秆卷入铰接点造成卡滞。
