五吨级农用单轴牵引货运挂车结构

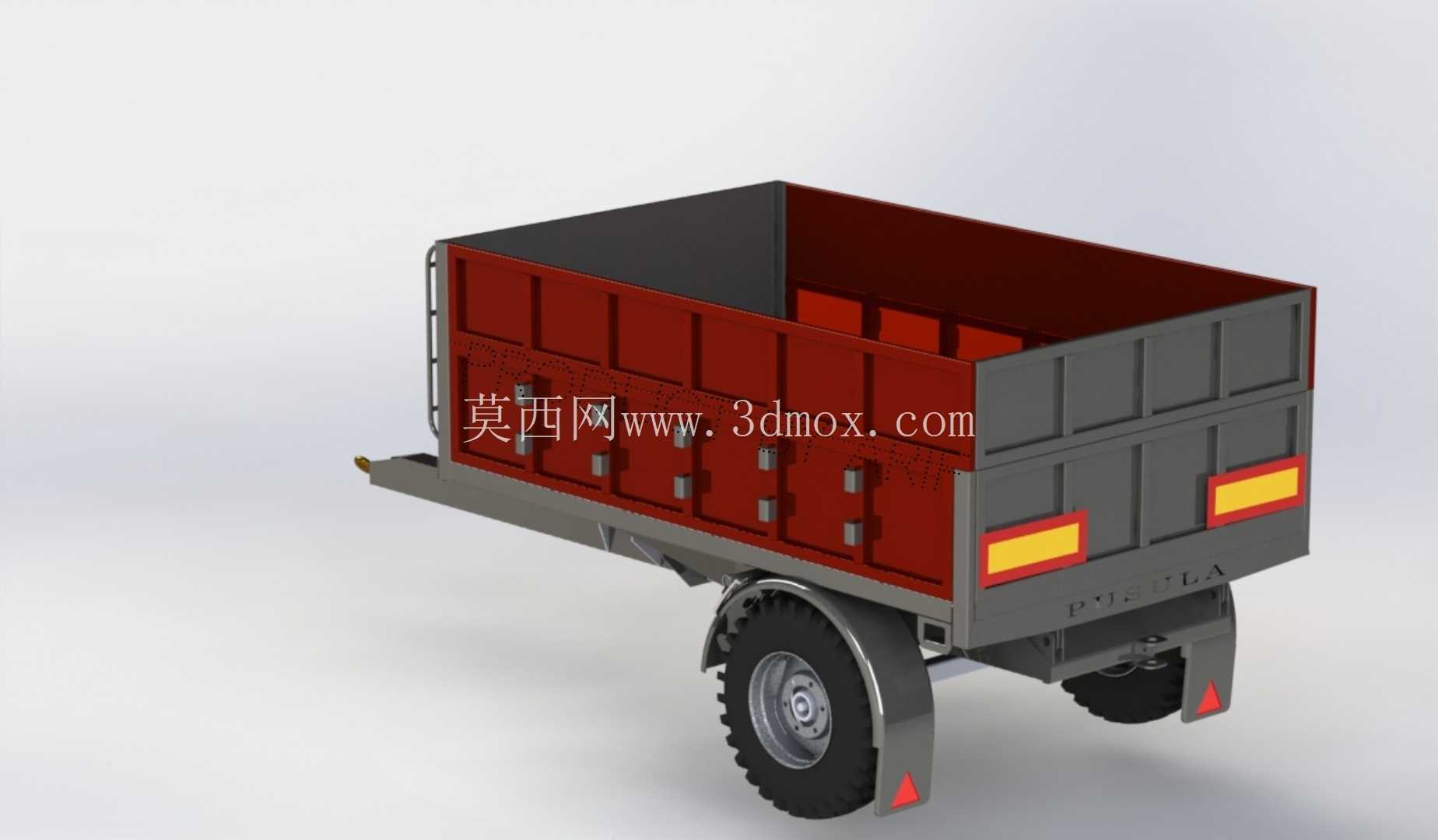

　　这款单轴牵引挂车的额定承载能力为5吨，主要适配中小马力轮式拖拉机的牵引输出，是农村地区农资转运、农产品集散、乡村工程散料运输场景里的常用载具，相比同吨位双轴挂车，它的转弯半径更小，在宽度3米以内的乡村硬化路、田间机耕道上通行灵活性更强，不需要额外拓宽作业通道就能完成村组之间的短驳运输。从结构设计来看，货厢采用侧栏板加后栏板的分体式铰接结构，侧栏板每侧设置三组快拆式锁止销，需要装卸散装物料比如砂石、有机肥、粮食的时候，可以完全放倒侧栏板，配合小型装载机或者人工铲装作业，不需要额外搭建装卸平台；运输成件农资比如袋装化肥、成箱农具的时候，锁止销可以把栏板牢牢固定，避免行驶过程中栏板松脱导致货物掉落。

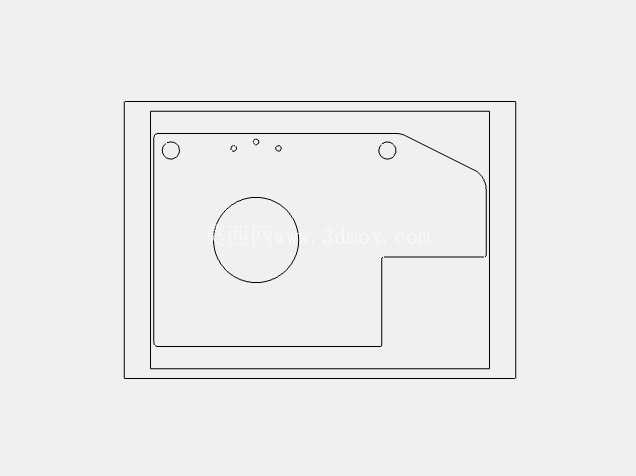

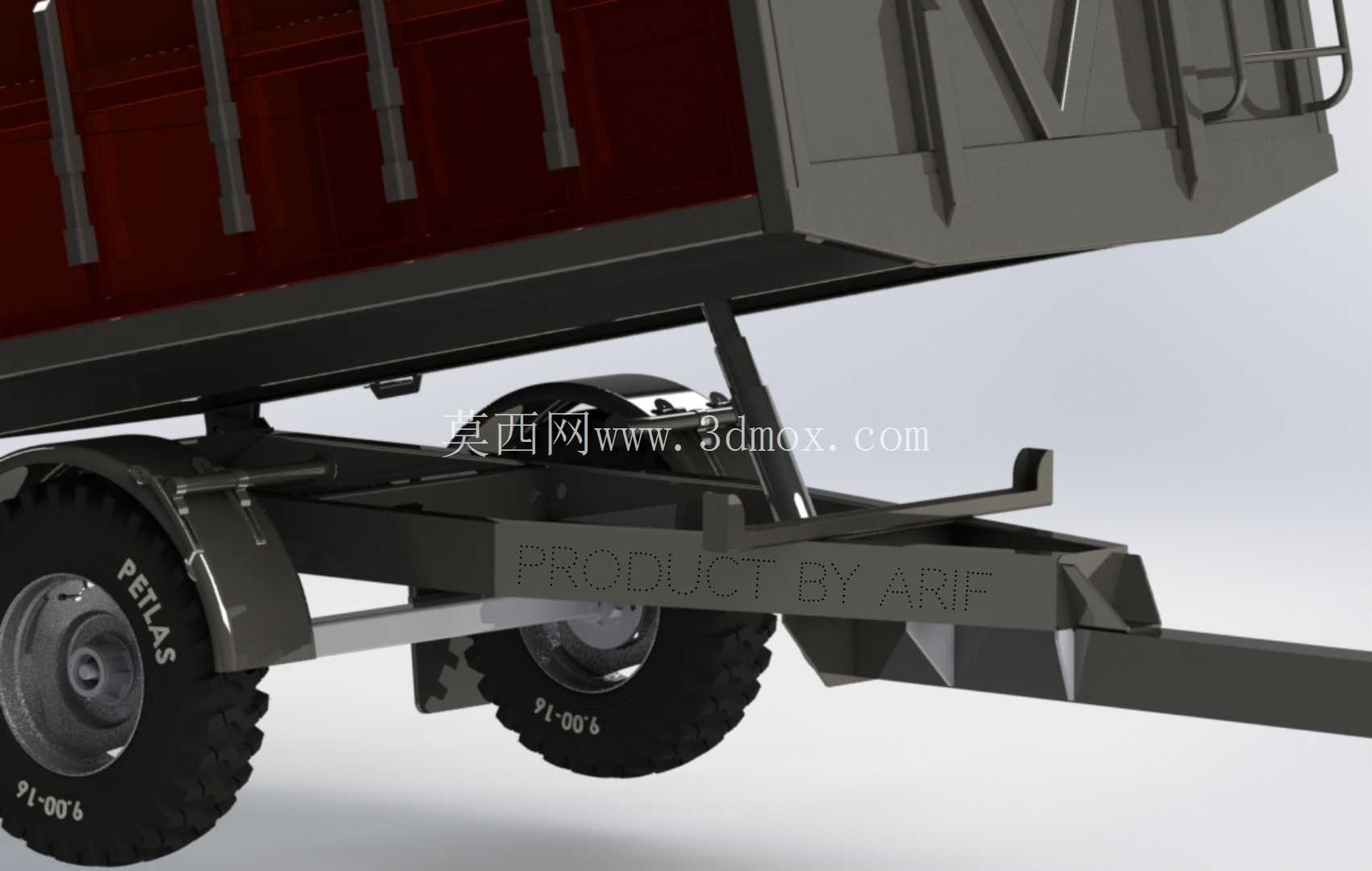

　　货厢底板采用5mm厚度的花纹钢板冲压成型，表面的防滑纹路可以避免袋装货物在运输过程中出现滑移，底板下部设置三根横向加强槽钢，间距控制在400mm，均匀分散货载的集中应力，避免长期满载行驶出现底板凹陷变形。行走部分采用单轴双胎布局，匹配普通农用车辆常用的7.50-16规格斜交轮胎，单胎额定载荷1.8吨，双胎并联的承载冗余可以覆盖5吨额定载荷下的偏载工况，比如货厢单侧堆放重物的时候，轮胎和车轴的受力依然在安全阈值内。车轴采用整体式实心方轴结构，轴头配置圆锥滚子轴承，日常维护只需要按照作业周期补充润滑脂即可，不需要复杂的保养流程，适配乡村维修站点的维保能力。牵引架采用矩形钢管焊接结构，牵引头设置标准的拖拉机牵引销孔，销孔直径匹配国内绝大多数30-60马力拖拉机的牵引挂钩尺寸，牵引架下部设置可折叠式支撑支腿，挂车和牵引车脱离的时候，支腿可以把挂车前部支撑到水平状态，不会出现前倾翘头的问题。外形尺寸方面，货厢内部净长度3.2米，净宽度1.8米，栏板高度0.6米，整车总长度含牵引架为4.5米，总宽度2米，总高度1.2米，这个尺寸边界刚好符合乡村道路的通行限界，不需要办理特殊的道路通行手续就可以在普通乡村道路上行驶。

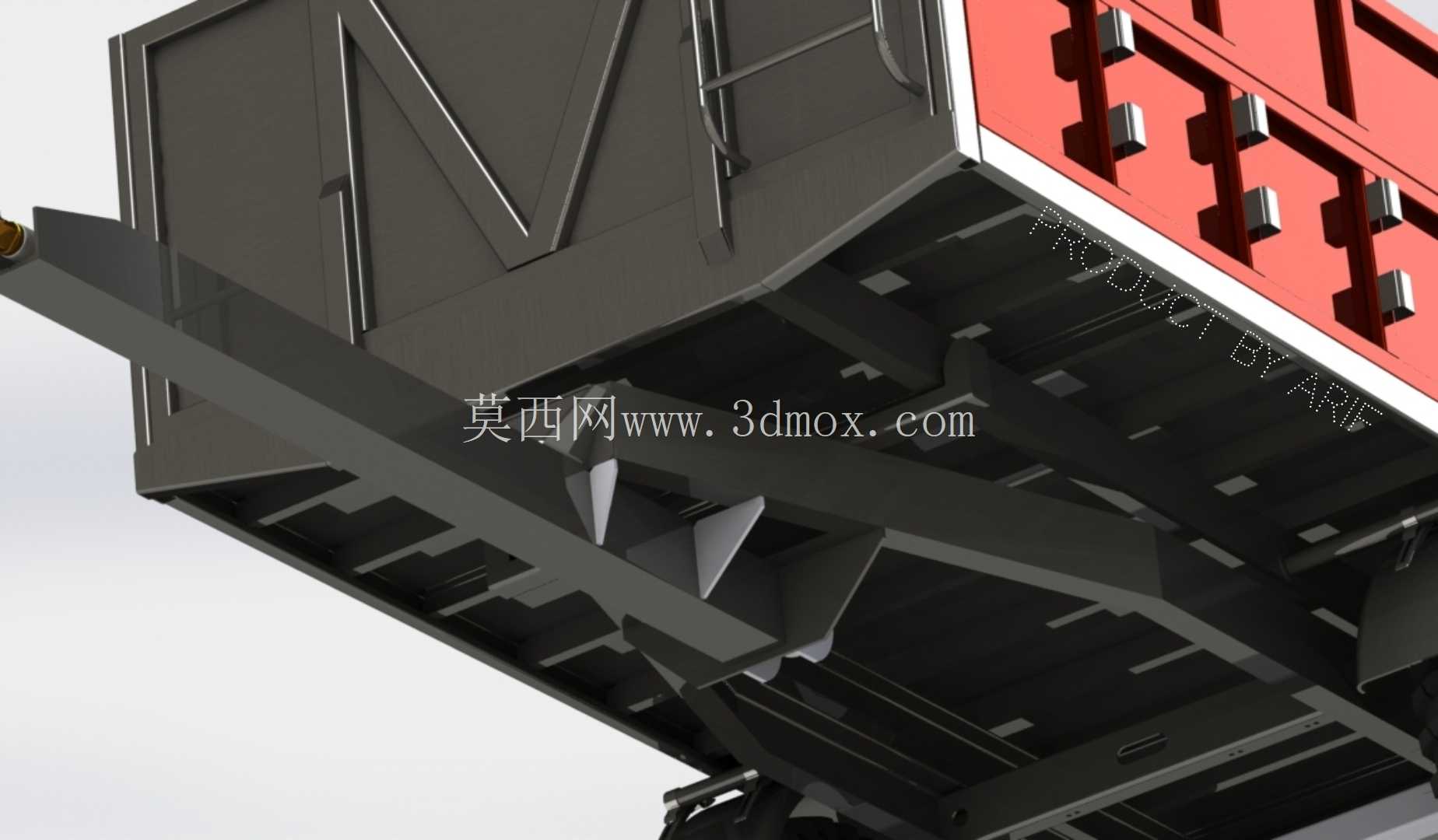

　　后栏板位置设置了两组反光标识，分别位于左右两侧的下部，在夜间或者雾天作业的时候，可以对后方的行人和车辆起到警示作用，后下部还设置了柔性橡胶挡泥板，避免行驶过程中轮胎带起的泥水飞溅到后方。设计过程中特意对整车的重心高度做了控制，满载状态下整车重心高度不超过0.8米，在乡村道路的横坡路段行驶时，侧倾稳定角可以达到25度以上，不会因为路面倾斜出现侧翻风险。车架部分采用纵梁加横梁的焊接结构，纵梁为10号槽钢，横梁为8号槽钢，所有焊接位置都做了满焊处理，焊后进行了应力释放，避免长期重载颠簸出现焊缝开裂的问题。

　　货厢的前栏板和牵引架之间预留了100mm的安全间隙，转向的时候牵引架和货厢不会发生运动干涉，最大转向角度可以达到左右各45度，在狭窄的田间地头可以一次性完成掉头作业，不需要反复倒车调整。这款挂车除了常规的散料和成件货物运输之外，还可以通过加装简易篷杆的方式，覆盖篷布之后运输需要防雨的货物，比如袋装水泥、粮食种子，不需要额外改装货厢结构，篷杆的插孔直接预留在侧栏板的上部，不需要现场焊接打孔，用户可以根据自己的使用需求随时拆装。在制动配置上，这款挂车采用惯性制动结构，牵引架内部设置惯性制动触发机构，当牵引车减速制动的时候，挂车的惯性力会推动牵引机构触发挂车的车轮制动器，实现和牵引车同步制动，不需要额外连接液压或者气压制动管路，适配没有液压制动输出接口的老式拖拉机，降低了配套使用的门槛。
