三层带轮可移动车间工具置物推车

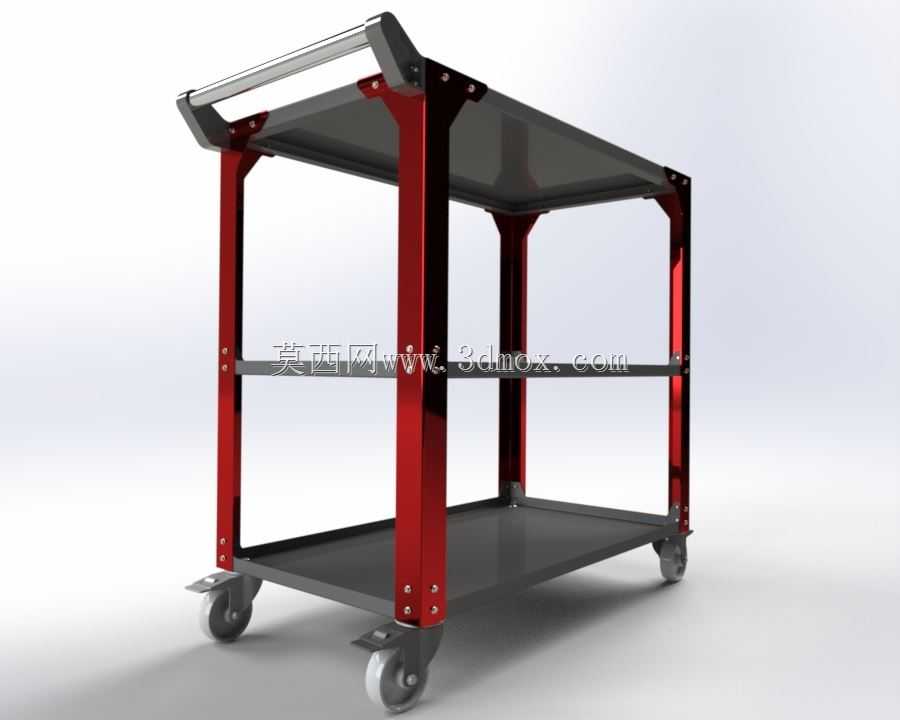

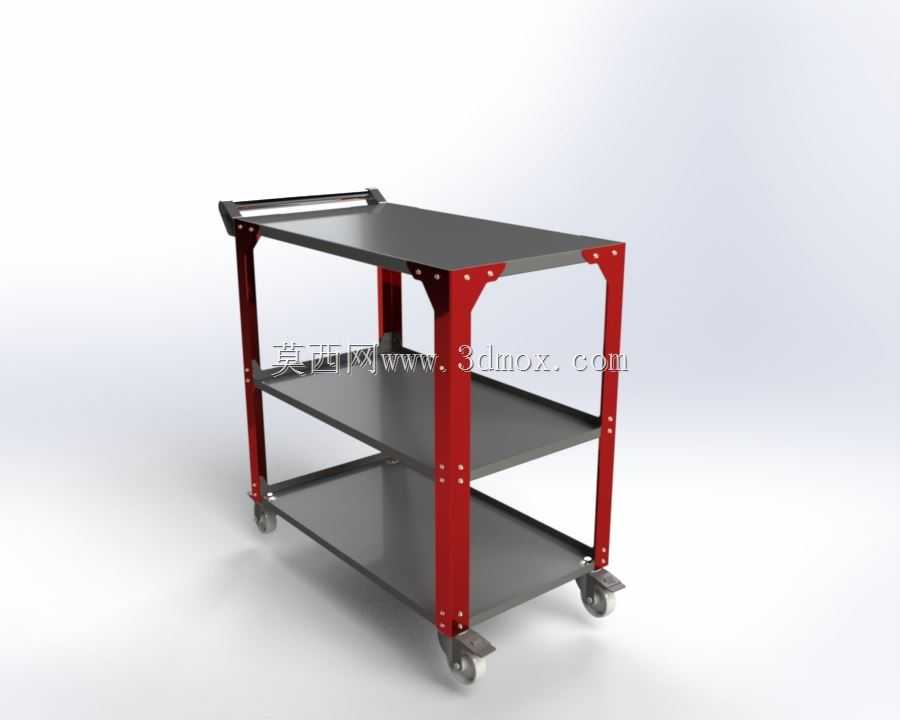

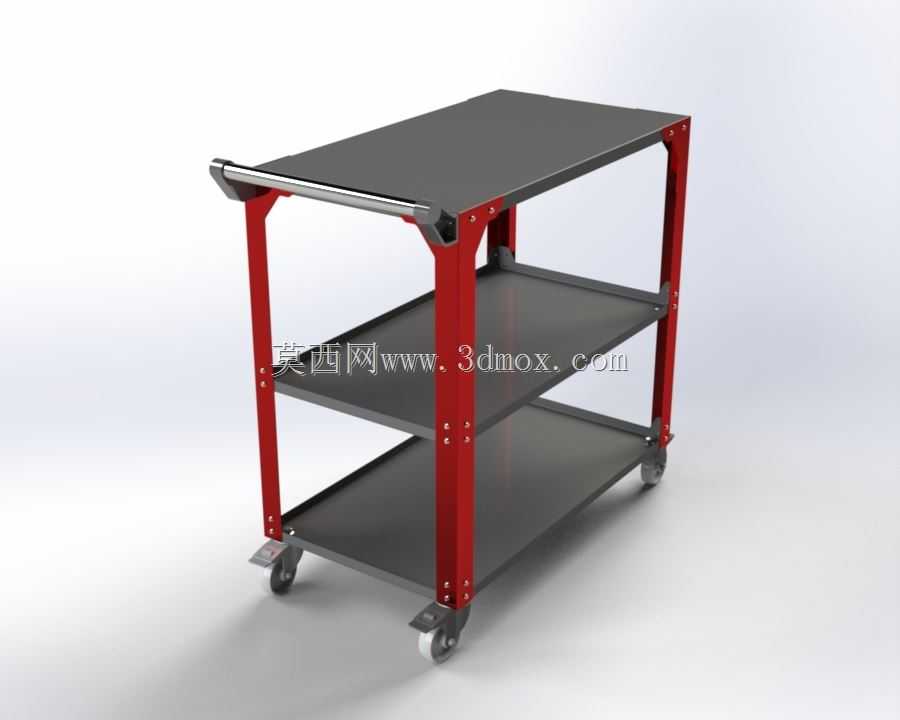

　　这款三层置物推车的设计初衷，是解决生产车间、维修工位零散工具、待加工小零件、检测量具的就近存放与短距离转运需求，在机加工车间、设备维修班组、装配流水线旁的应用场景十分普遍，能有效减少作业人员往返工具柜取放物件的无效走动，提升工位作业的连贯性。从结构设计来看，整车采用立柱搭配三层水平置物平台的框架式结构，四根竖向立柱作为主要承力构件，选用矩形截面型钢加工，立柱与层板的连接位置采用螺栓紧固的装配式结构，既保证连接强度，也便于后期更换磨损的层板部件，避免焊接结构出现变形后无法校正的问题。层板采用冷轧钢板弯折成型，边缘做向上的翻边处理，防止放置在层板上的小型零件、工具在推车移动过程中滑落，翻边高度控制在15mm左右，既满足防掉落的需求，也不会因为翻边过高影响大件物品的取放操作。推车顶部的后侧位置加装了一体式推把，推把采用圆管弯折成型，安装高度距离地面约900mm，符合成年人站立推行的人机工程学尺寸，推把表面做防滑处理，推行时施力更顺畅，不会出现打滑脱手的情况。

　　底部四个角位安装万向脚轮，其中两个脚轮带刹车锁定结构，当推车停靠在固定工位使用时，踩下刹车踏板即可锁定滚轮位置，避免推车受外力滑动移位；脚轮的轮面采用聚氨酯材质，在车间环氧地坪、水泥地面上滚动时噪音小，不会刮伤地面涂层，单轮额定承载满足日常工位工具存放的载荷需求。从安装边界尺寸来看，整车长度控制在800mm、宽度400mm、总高度950mm左右，这个尺寸既保证三层置物平台有足够的摆放面积，也能让推车顺利通过车间常见的0.9m宽通道门、设备之间的检修通道，不会因为尺寸过大在狭窄区域转向困难。

　　层板之间的垂直间距做了差异化设计，最下层与中间层的间距约280mm，可放置体积稍大的工装夹具、电动工具，中间层与最上层的间距约250mm，适合放置常用的手动工具、检测量具，最上层平台因为靠近推把位置，适合放置作业过程中频繁取用的小零件、作业单据，拿取时无需弯腰，符合作业时的操作习惯。在结构强度校核上，每层置物平台的均布载荷按照50kg设计，整车额定总承载120kg，完全覆盖日常工位工具、零件的存放重量需求，立柱与层板连接位置的加强筋设计，能避免层板满载时出现端部下弯变形的问题，框架的对角位置做了隐形的斜向支撑结构，提升整车框架的抗扭刚度，推行经过地面不平整的区域时，框架不会出现异响、变形的情况。

　　这款推车除了生产车间使用外，也可在仓储分拣区域、实验室检测工位作为物料转运、器具存放的载体，不同场景下可根据使用需求在层板上加装防滑橡胶垫、零件分隔盒等附属配件，拓展使用功能。设计过程中充分考虑了加工工艺性，所有金属构件都采用常见的冷轧板材、型材加工，切割、弯折、钻孔、焊接、表面喷涂的工序都是常规五金加工工艺，不需要特殊的加工设备，量产时的加工成本可控，表面采用喷塑处理，涂层厚度均匀，耐车间内的油污、切削液腐蚀，日常清理时用抹布擦拭即可保持整洁，使用寿命比普通喷漆处理的推车更长。脚轮的安装位置采用加厚的安装板焊接在立柱底部，脚轮通过螺栓与安装板连接，后期脚轮出现磨损时，只需要拆卸螺栓即可更换新的脚轮，不需要对整车框架进行改动，降低后期维护成本。推把与立柱的连接采用可拆卸结构，运输过程中可以将推把拆下，减小包装体积，降低运输成本，用户收到后只需要用配套的螺栓紧固即可完成组装，不需要复杂的安装工具。
