多工位颗粒物料自动灌装成型设备

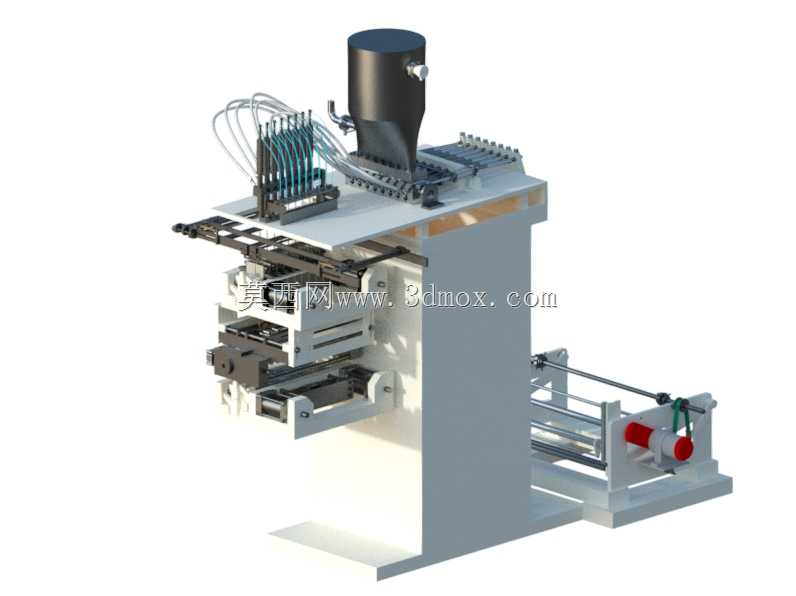

这套设备主要面向小规格颗粒状物料的定量分装生产场景，常见于食品、日化、小五金配件等行业的小袋包装工序，可独立完成从物料供给到袋体成型、物料装填、袋口封合的全流程作业，替代传统人工分装的低效模式，适配中小批量多规格的柔性生产需求。设备整体采用立式框架布局，主承载机架采用方管焊接结构，底部预留四个膨胀螺栓安装孔位，安装时需保证机架上平面水平度误差不超过0.2mm/m，避免后续运动部件出现偏磨卡滞问题。设备总占地宽度约1.8米，纵深约1.2米，顶部进料口距离安装地面高度约2.1米，车间布置时需在进料口上方预留至少0.6米的物料补给操作空间，设备后侧需预留0.8米的维护通道，方便气动管路、传动部件的日常检修。

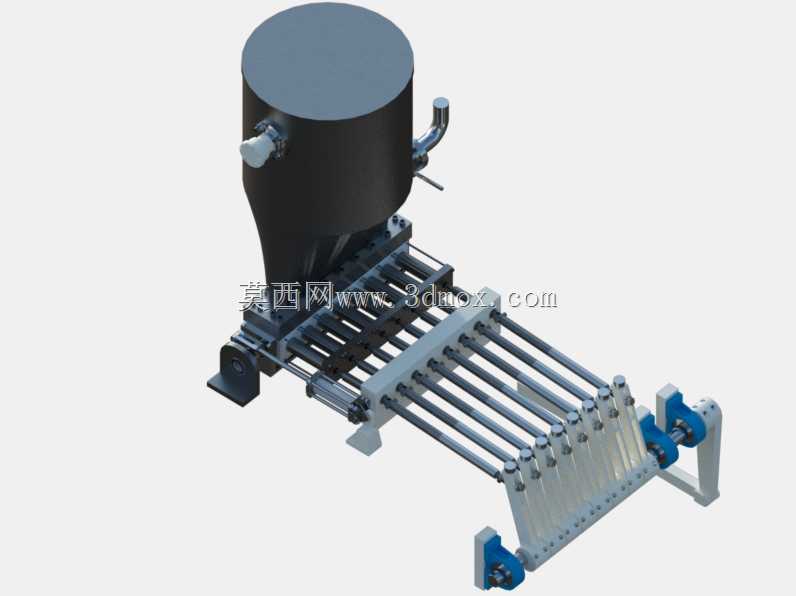

从功能模块划分来看，设备顶部设置锥斗式储料仓，仓壁倾角设置为62度，针对流动性一般的颗粒物料可避免架桥堵料问题，储料仓下方衔接多通道定量下料模组，每个下料通道对应一个独立的计量工位，可同时完成6份物料的定量分料，分料精度可控制在单份重量±2%以内，适配单袋重量5g到50g的小规格包装需求。下料模组旁侧设置气动分料执行组，采用微型气缸驱动分料闸板开合，每个气缸配有独立的节流阀，可单独调整单个通道的下料速度，避免不同流动性物料出现下料快慢不均的问题。

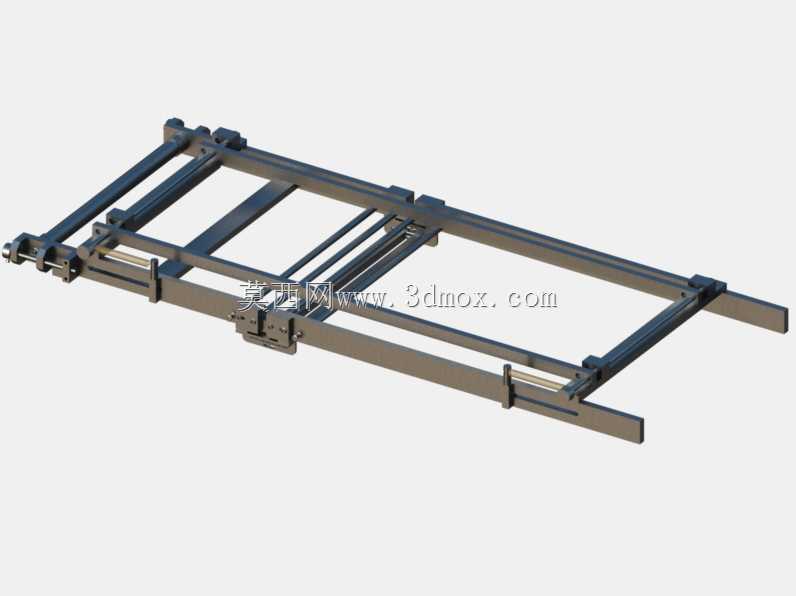

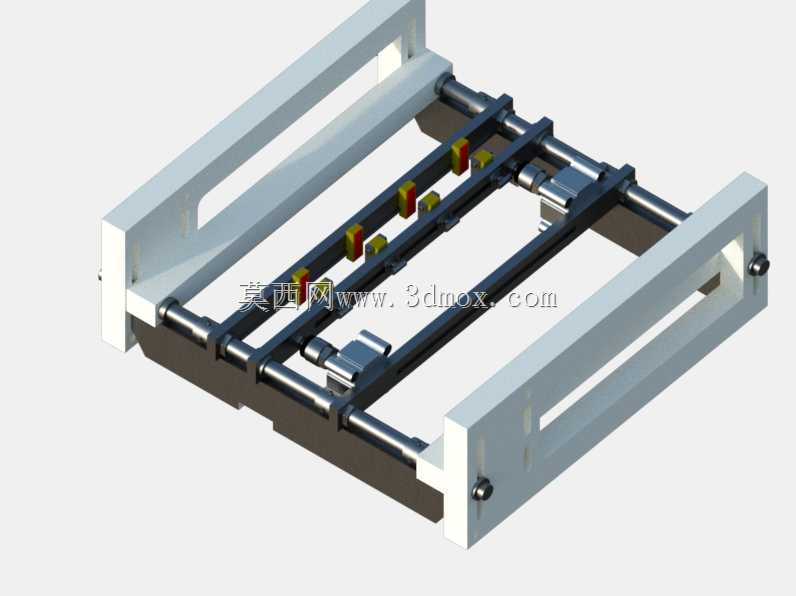

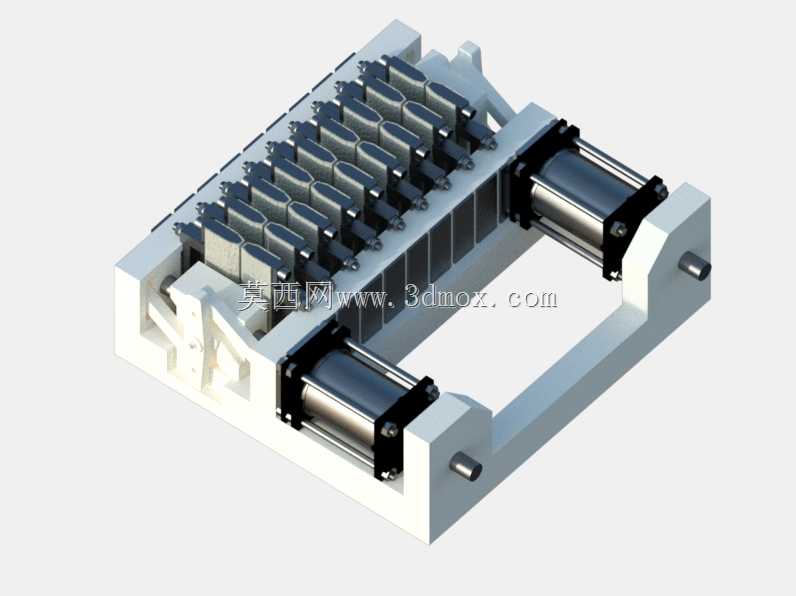

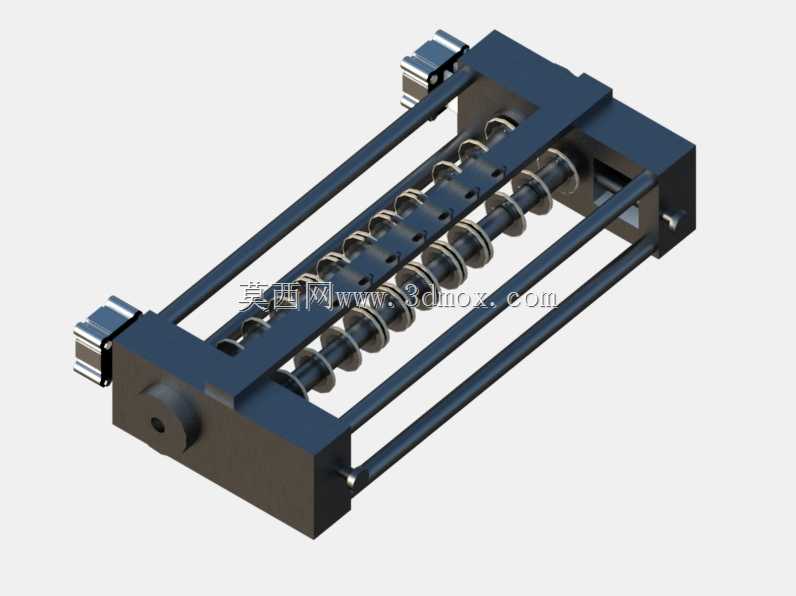

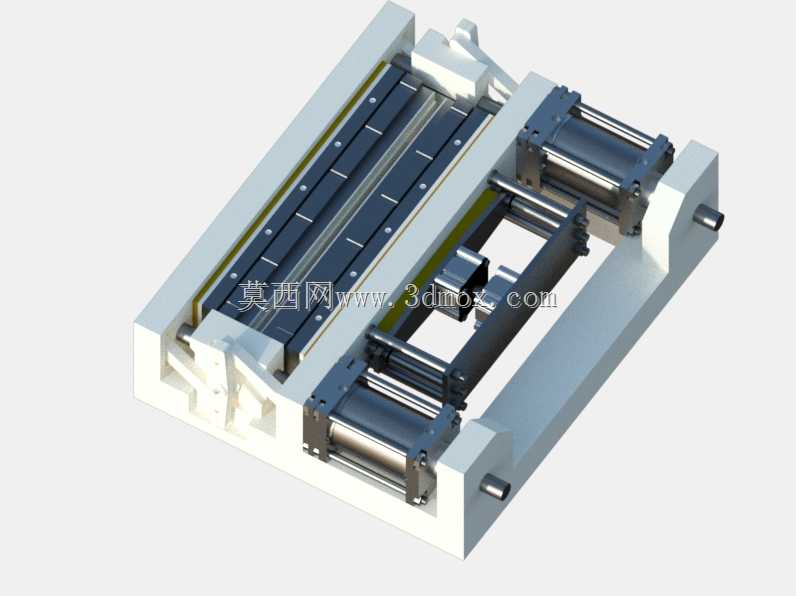

设备中部为袋体成型与装填工位，卷状包装膜从设备后侧的放料辊引出，经过多组导向辊进入成型器，成型器可根据袋宽需求快速更换，适配宽度60mm到120mm的包装膜规格，包装膜经过成型器后对折为筒状，纵向封合机构采用热压式封合轮，封合温度可根据包材材质在80℃到180℃区间调整，封合轮压力通过弹簧预紧结构调节，避免压力过大导致包材烫穿或者压力过小出现封合漏缝。横向封切机构设置在纵向封合机构下方，采用上下对置的热封刀，封合同时完成袋体的切断，每完成一次封切即可输出一个完成装填的成品包装袋。

设备前侧设置成品输出滑道，封切完成的成品袋顺着滑道滑落到外侧的接料工位，可直接衔接后续的装盒、装箱工序。整套设备的传动系统采用伺服电机配合同步带驱动拉膜辊，拉膜长度可通过参数直接设置，调整袋长时无需更换机械配件，换型时间可控制在15分钟以内。气动系统所有管路采用快插接头连接，气源入口设置三联件处理组件，过滤压缩空气中的水分与杂质，同时调整进气压力稳定在0.5-0.6MPa区间，保证所有气动执行元件动作稳定。

设计过程中针对颗粒物料容易产生粉尘的问题，在储料仓与下料工位的衔接处设置了防尘挡边，避免物料粉尘散落到设备的传动导轨与气缸活塞杆上，降低运动部件的磨损速率。所有外露的传动部件均设置透明亚克力防护罩，既可以观察设备运行状态，也能避免操作人员误触运动部件引发安全事故。设备的电控柜集成在机架侧部，所有走线均通过线槽规整布置，强弱电线路分离排布，避免信号干扰导致的设备误动作。

在安装调试阶段，需要先校准拉膜辊与成型器的同轴度，保证包装膜走膜过程中不会出现偏移跑偏问题，之后逐个调整每个下料通道的计量行程，根据目标装量校准分料闸板的开合幅度，试生产过程中连续抽取20个成品袋核验装量精度，待精度稳定后再进入连续生产状态。日常维护时需要每周清理一次下料通道内残留的物料，避免长期堆积导致通道堵塞，每月检查一次热封刀表面的粘料情况，及时清理残留的包材熔渍，保证封合质量稳定，每三个月对拉膜辊轴承、导向辊轴承补充一次润滑脂，延长转动部件的使用寿命。
