立式液压驱动塑料物料压缩打包设备结构

　　在塑料回收加工、注塑生产边角料处理、商超废包装归集这类场景里，松散塑料的体积冗余一直是转运、仓储环节的核心痛点——未压缩的PE膜、PP破碎料、废弃包装壳堆密度通常仅为每立方几十公斤，常规货运车辆的载重利用率往往不足两成，车间临时堆存也会占用大量消防通道与作业空间，这类液压塑料打包结构正是针对该类痛点开发的压实处理设备。从结构设计逻辑来看，整套设备采用立式四柱导向布局，主压油缸垂直布置于机架上部，压头沿四根镀铬导柱做垂直往复运动，相比卧式布局的打包设备，立式结构的占地面积更小，对车间层高的适配性更强，不需要预留长行程的水平推包空间，适合中小型加工车间、社区回收点这类场地受限的使用场景。

　　压合工位的腔室采用加厚钢板焊接成型，内壁做了耐磨堆焊处理，避免长期压缩带尖锐边角的硬质塑料时出现内壁刮损、变形，腔室的进料口设置在侧部中高位，操作人员可以直接将松散塑料从周转箱倒入腔室，不需要大幅度抬升物料，降低上料作业的劳动强度。液压系统的阀组采用叠加式安装结构，布置在机架侧部的封闭阀柜内，主油路设置了双向液压锁，避免压合作业过程中出现油缸下坠、压力失稳的问题，系统压力匹配常规16MPa额定压力的液压站，不需要额外配置超高压元件，后期维护的配件通用性较强。

　　设备的出包形式采用前开门手动锁扣结构，当压合工序完成、压头回升到上限位后，操作人员打开前门的快开锁扣，即可将压制成型的塑料包块从腔室前部拖出，包块的尺寸可以通过调整下压行程的限位开关位置进行微调，适配不同转运容器的尺寸要求，常规工况下压制成型的包块密度可以达到每立方三百至四百公斤，大幅提升仓储与转运的空间利用率。从安装边界来看，整套设备的底部预留了四个地脚螺栓安装孔，不需要做特殊的混凝土基础，只需要将设备放置在硬化的水平地面上，打膨胀螺栓固定即可完成安装，设备的外接油口采用标准法兰连接，现场只需要对接液压站的进出油管、电控箱的动力线即可完成调试，不需要复杂的现场配焊、配管作业。结构细节上，压头与腔室的配合间隙控制在五毫米以内，避免压合作业过程中细碎塑料卡入间隙造成卡滞，压头底部设置了防滑压纹，增加与塑料物料的摩擦力，避免下压过程中物料向侧部滑移导致压合密度不均；机架的立柱采用矩形钢管焊接成型，焊后做了整体去应力退火处理，避免长期承受大压合力出现机架变形，设备的操作按钮盒采用悬挂式布置，操作人员可以站在设备侧部的安全位置进行操作，避开压头正下方的危险作业区，符合常规机械设备的安全防护要求。

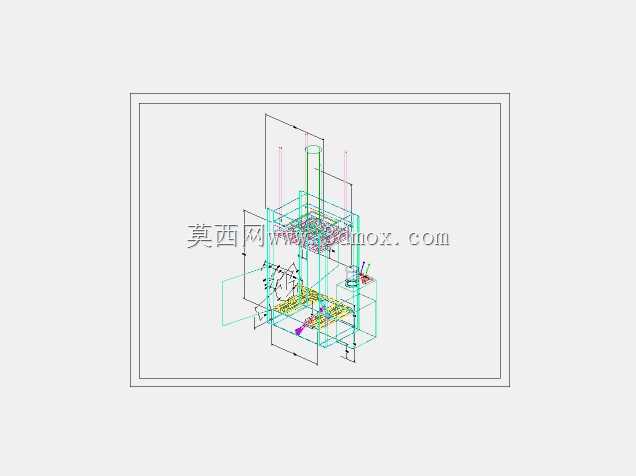

　　在实际使用场景中，这类设备除了处理塑料类物料，也可以适配废纸、无纺布、轻薄金属屑等松散物料的压缩打包，只需要根据物料的压缩特性调整系统溢流压力即可，不需要对主体结构做改动；设备的液压管路采用无缝钢管排布，管路连接处采用O型圈密封，减少长期使用过程中的渗漏问题，油缸的活塞杆表面做了镀硬铬处理，耐磨性能提升的同时也能避免车间内的腐蚀性水汽对杆面造成锈蚀。整套结构的三维建模过程中，所有运动部件都做了干涉检查，压头全行程运动过程中与导柱、腔室、门体都预留了足够的安全间隙，不会出现运动卡滞的问题，焊接件的焊缝标注、加工件的公差配合都符合通用机械设计的规范，能够直接作为生产加工的结构参考，也可以作为同类打包设备改型设计的基础框架，针对不同处理量的需求，可以通过调整油缸缸径、腔室尺寸来拓展不同吨位的机型，不需要重新搭建整体的结构逻辑。
