瓶装物料灌装配套功能模块结构设计

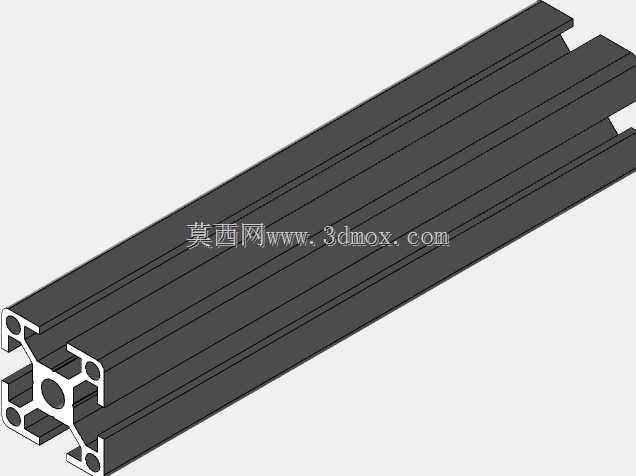

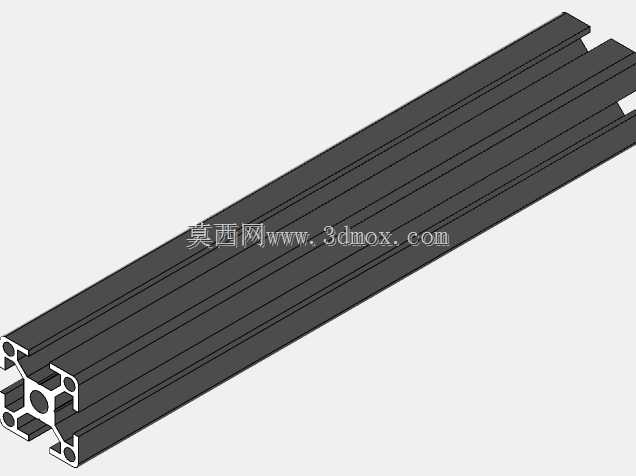

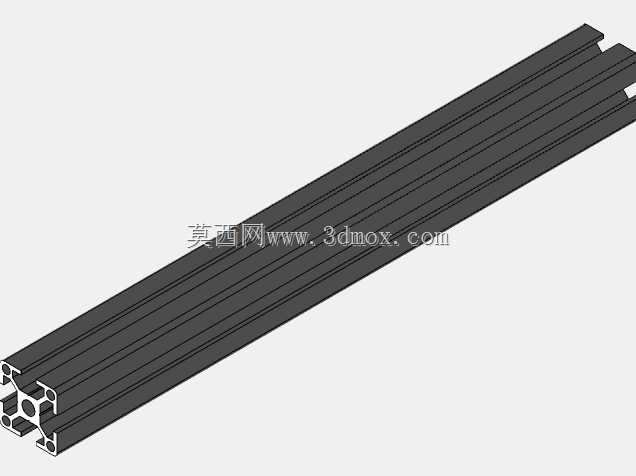

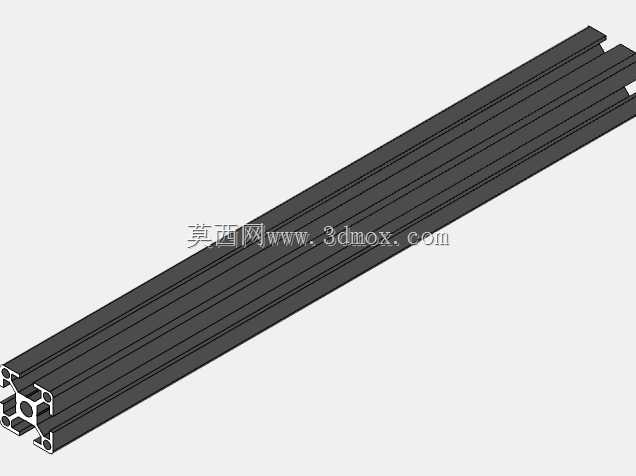

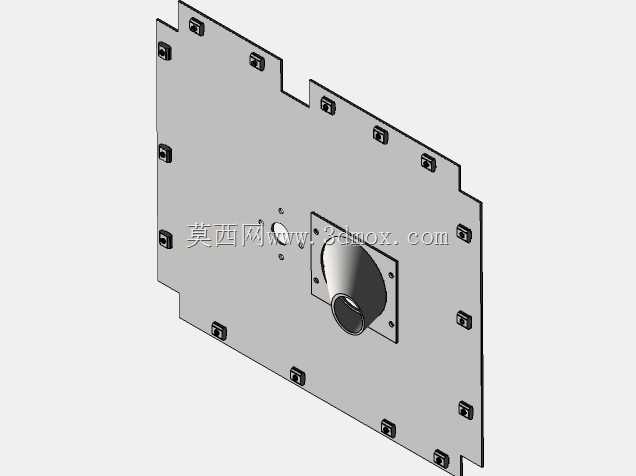

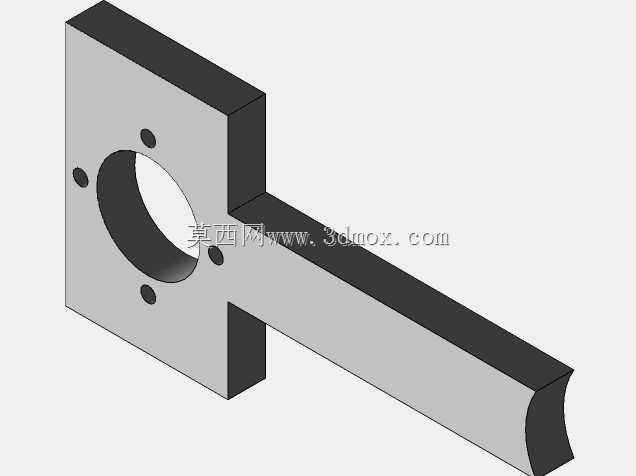

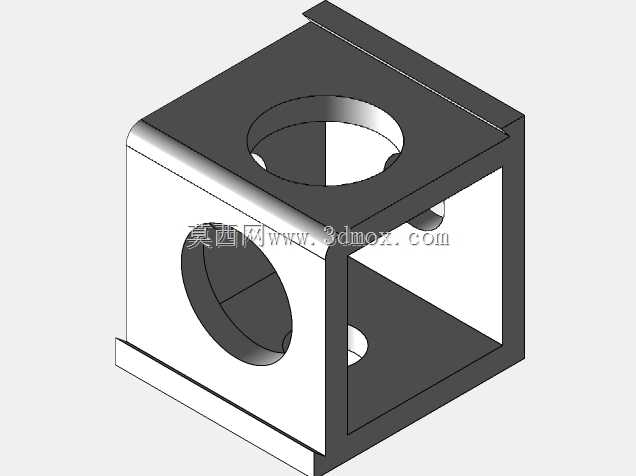

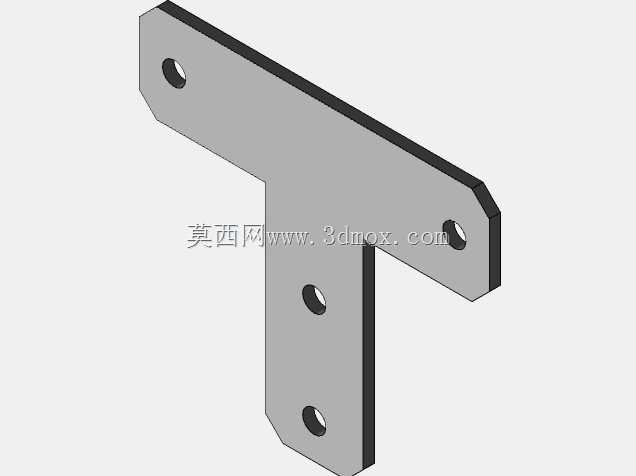

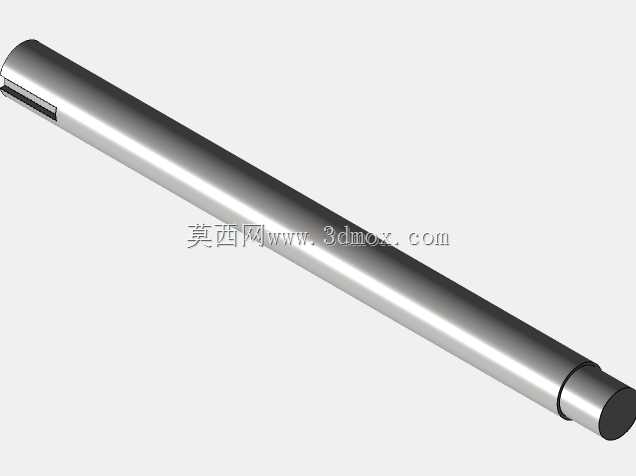

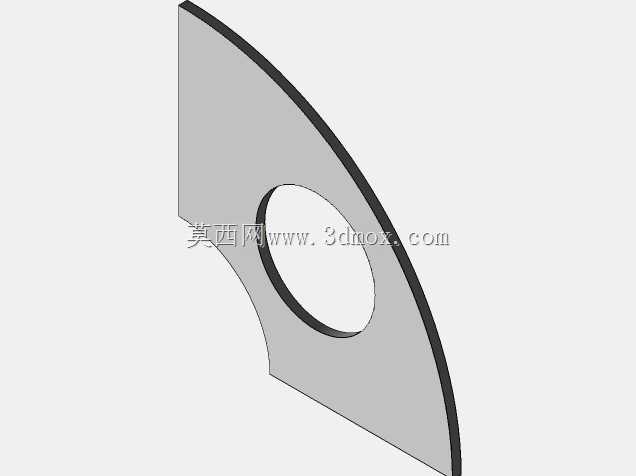

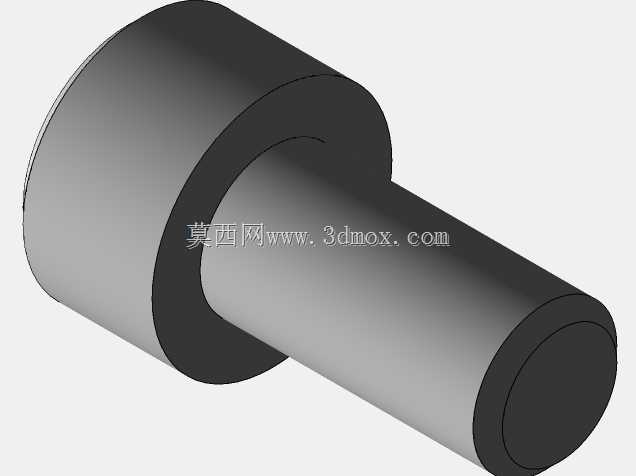

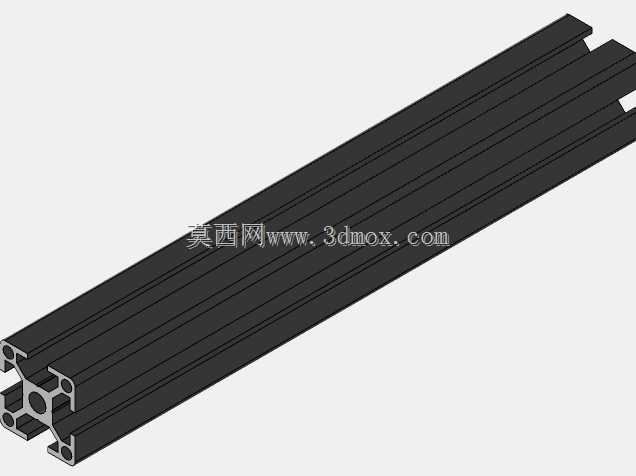

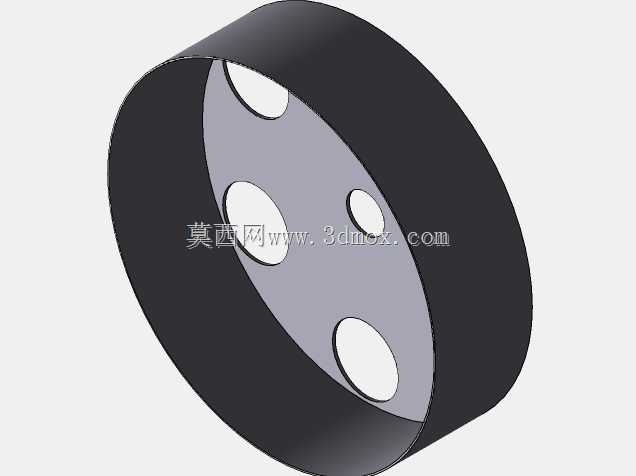

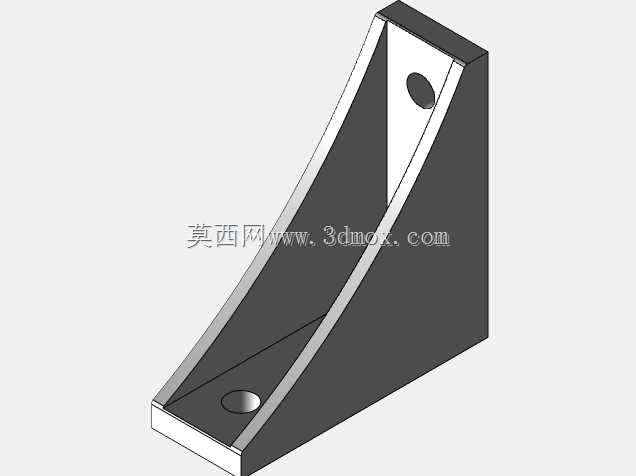

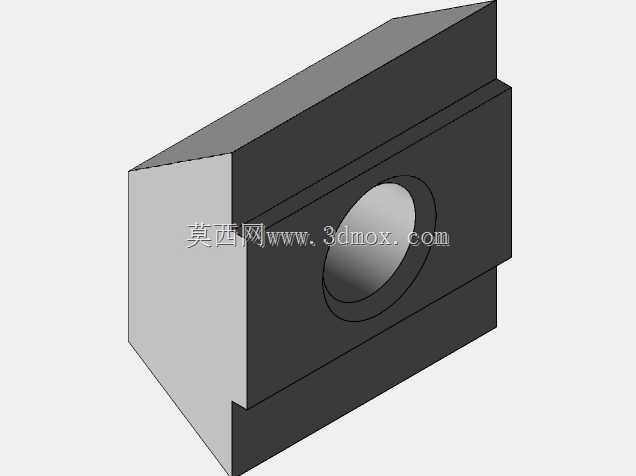

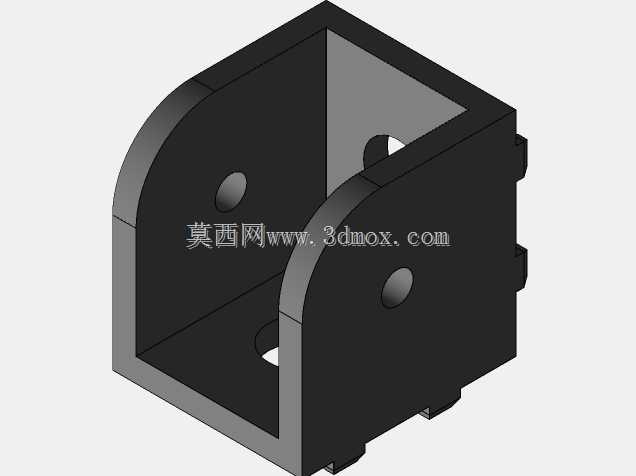

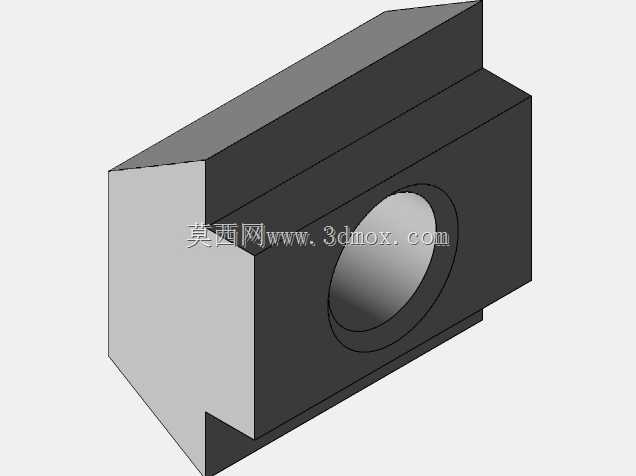

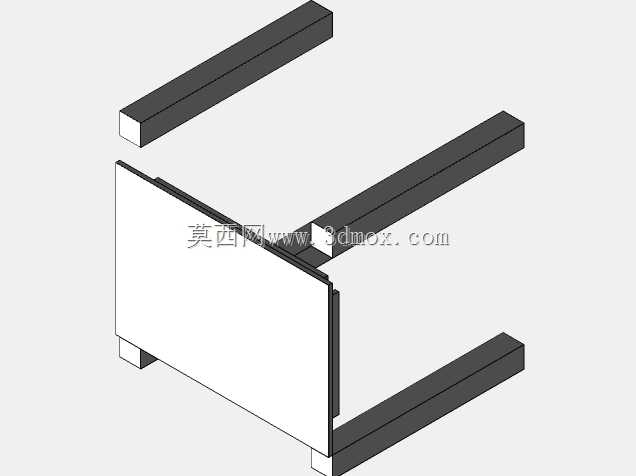

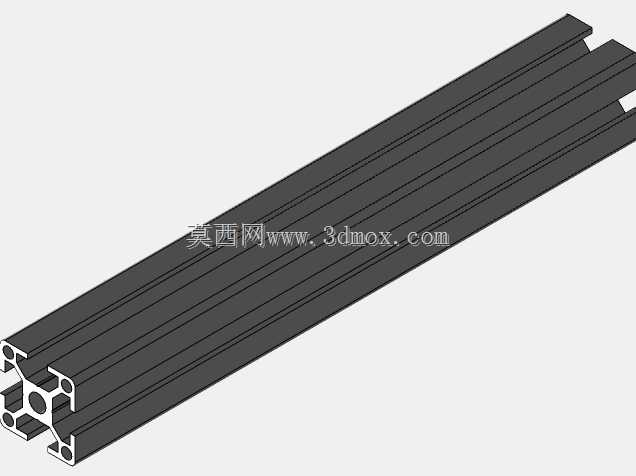

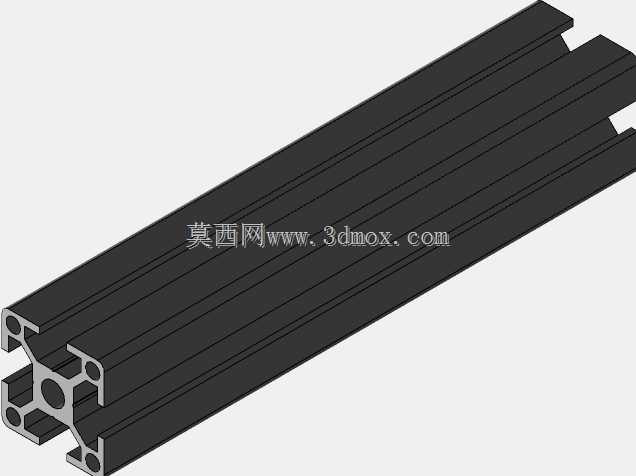

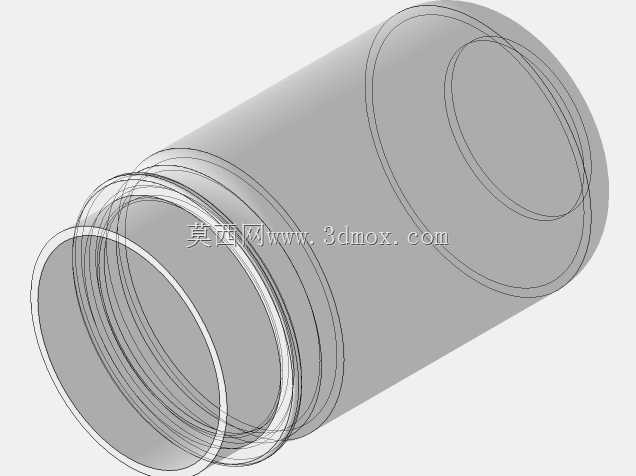

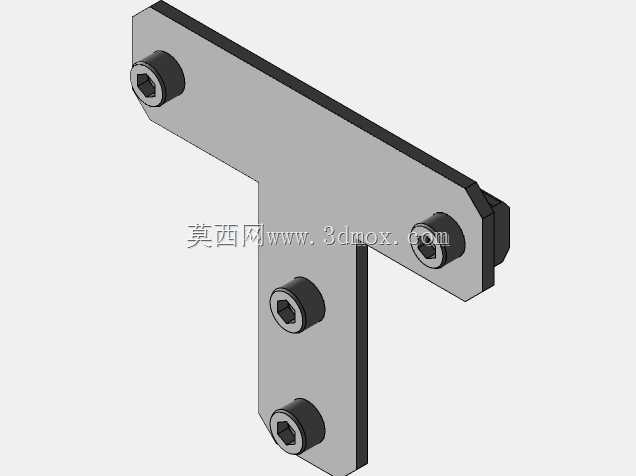

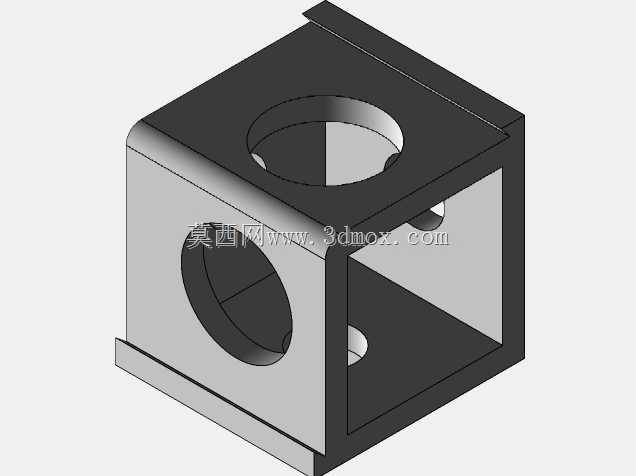

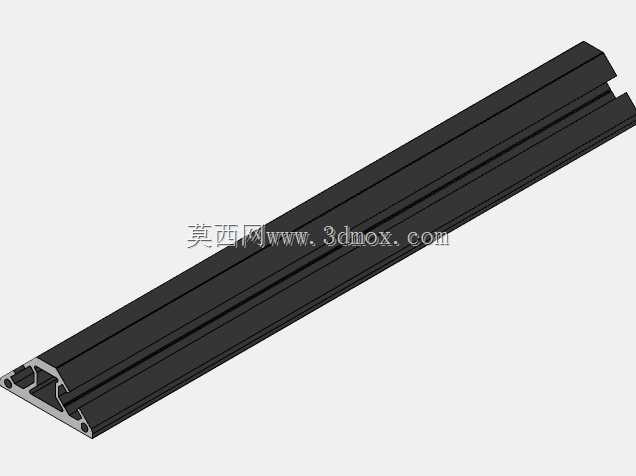

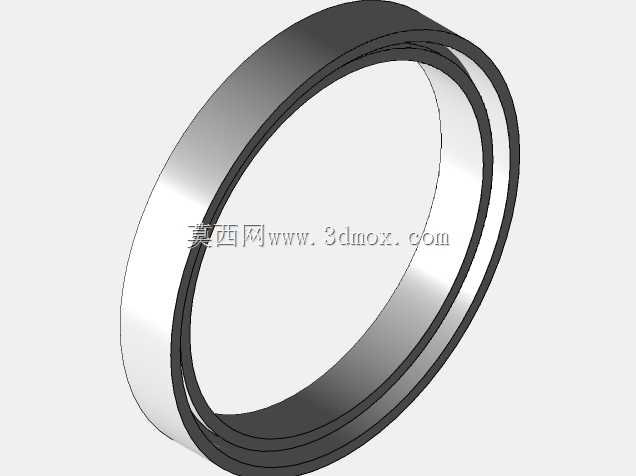

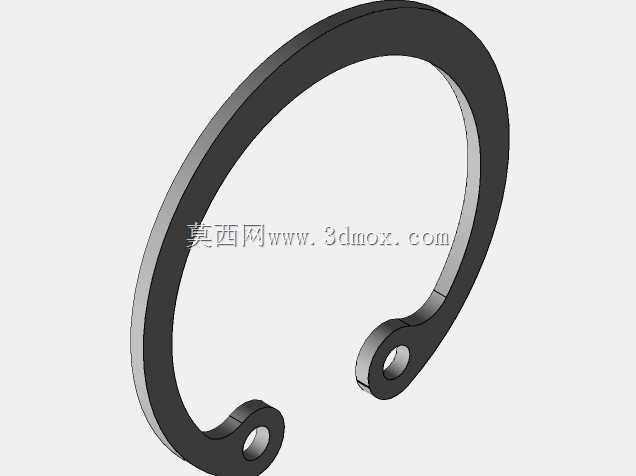

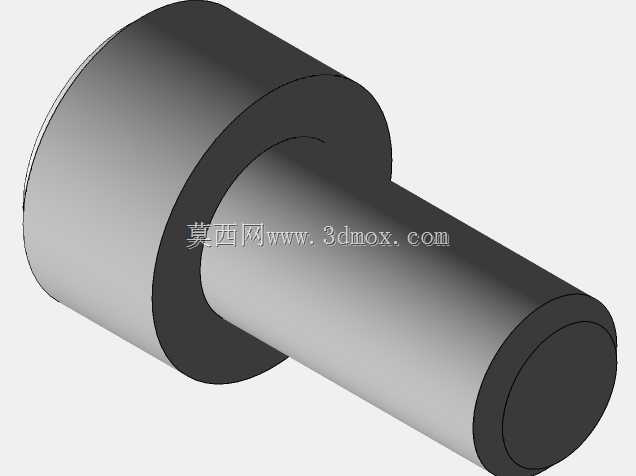

　　在瓶装类快消品、日化用品、医药制剂的连续化生产场景中，灌装工位是决定整线产能与成品合格率的核心环节，本次涉及的灌装配套功能模块，主要承担空瓶到位后的定量灌装执行动作，可适配不同规格圆柱瓶、异形瓶的灌装作业需求，能直接对接前端理瓶机输送来的待灌装容器，完成物料充填后向后段旋盖、贴标工位输送。从结构设计逻辑来看，该模块采用框架式集成布局，将灌装执行组件、瓶身定位组件、输送衔接组件整合在同一安装基座上，不需要额外搭建复杂的支撑结构，就能快速嵌入现有瓶装生产线的对应工位，降低产线改造的结构适配成本。

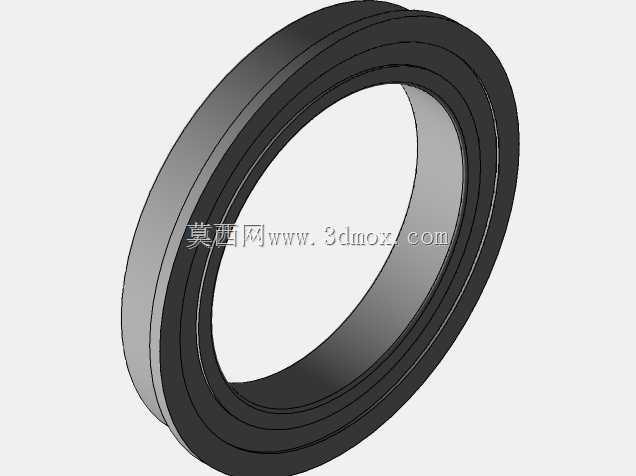

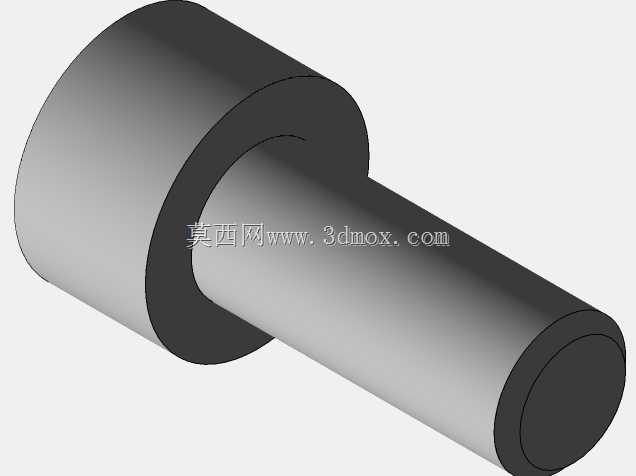

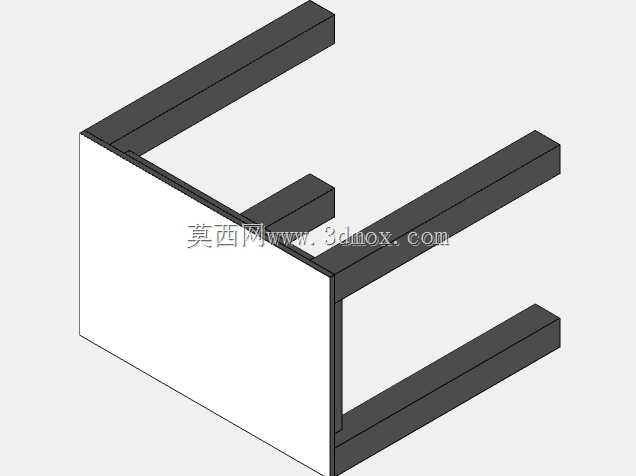

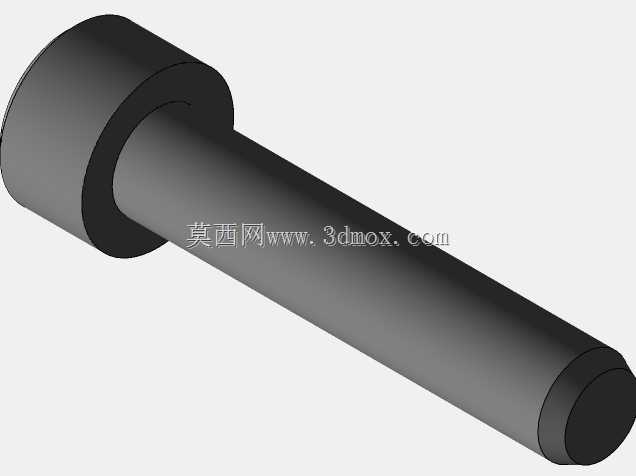

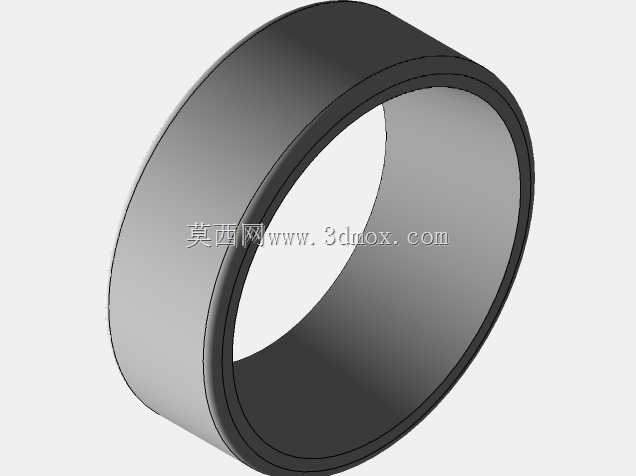

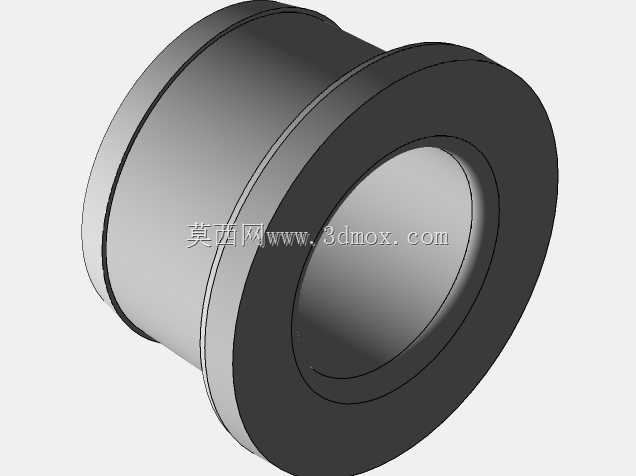

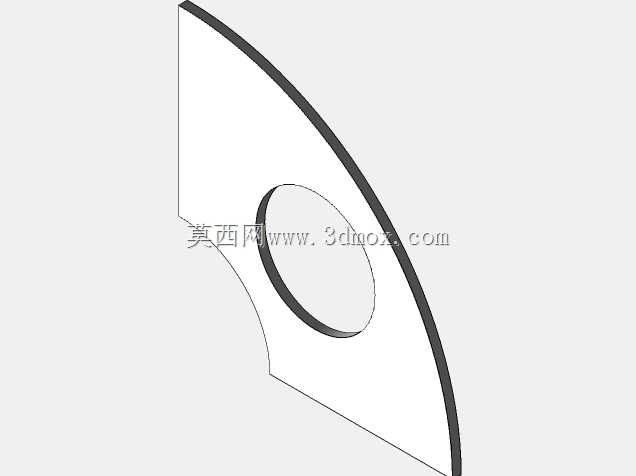

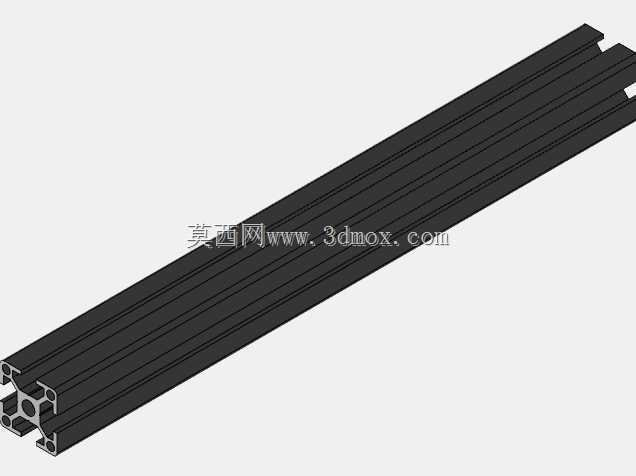

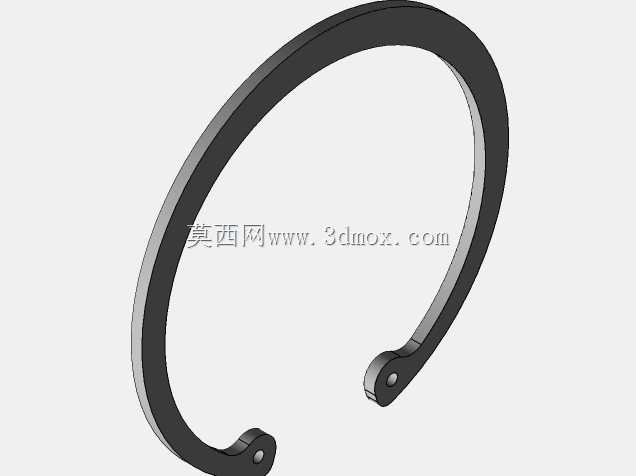

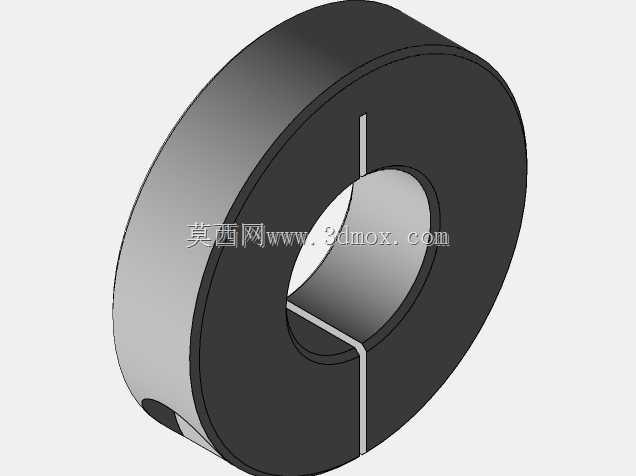

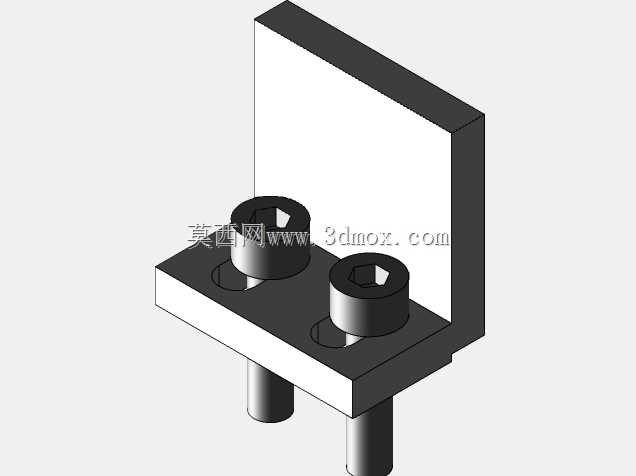

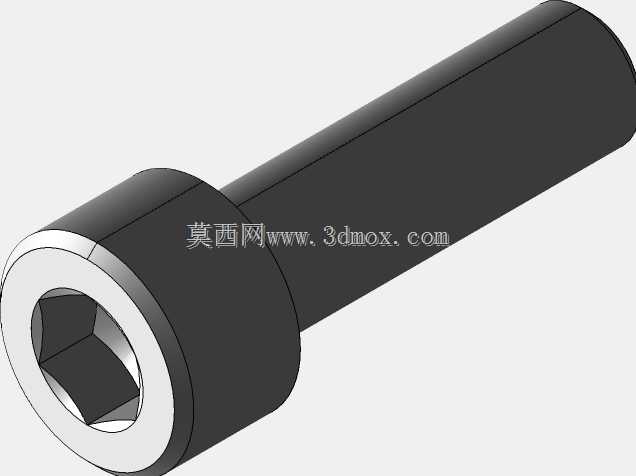

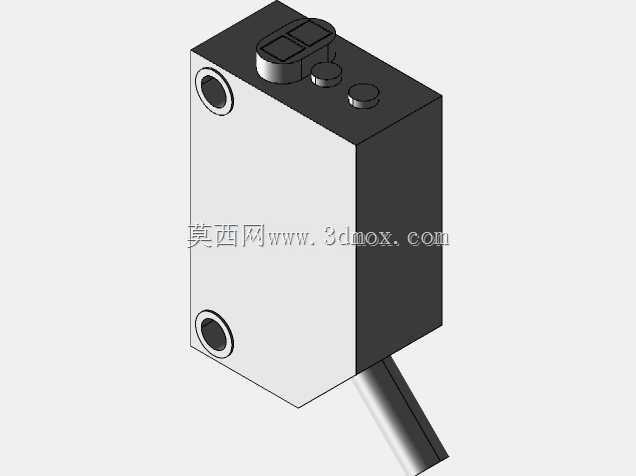

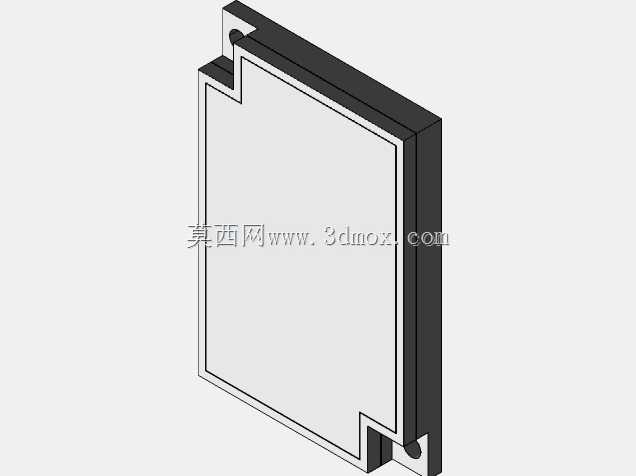

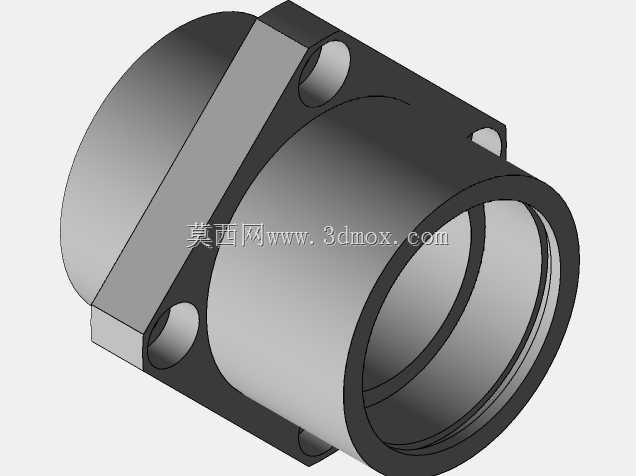

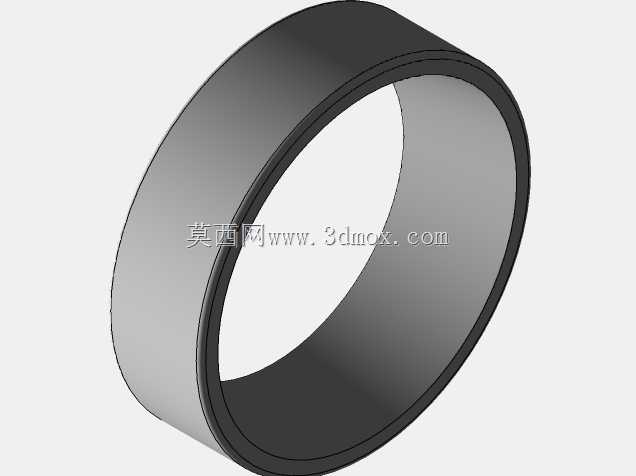

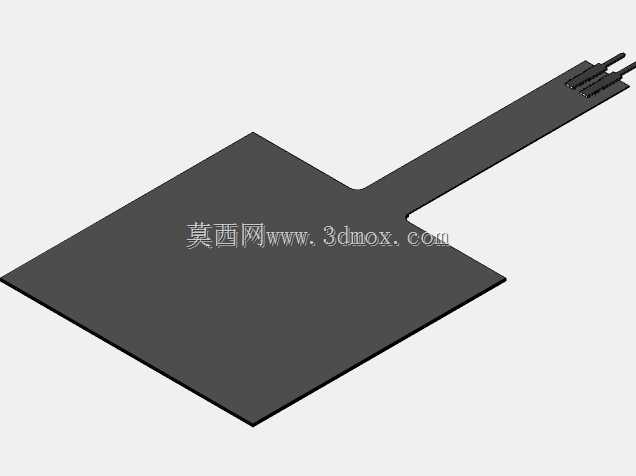

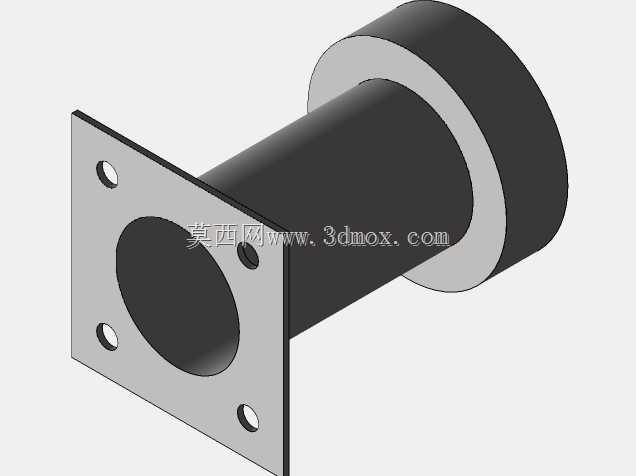

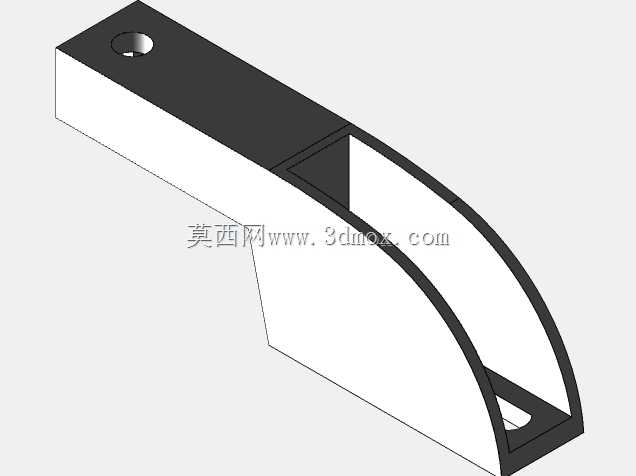

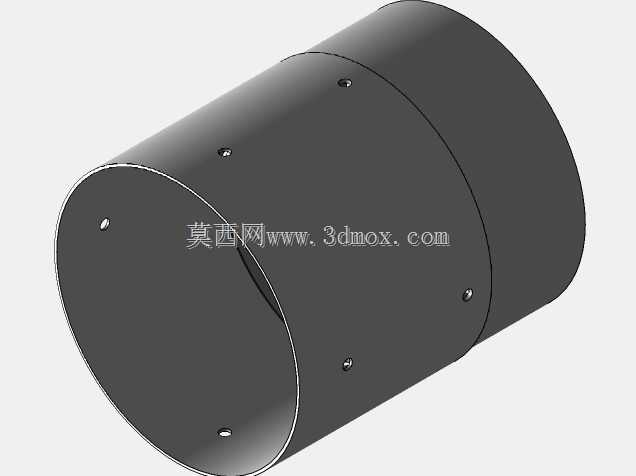

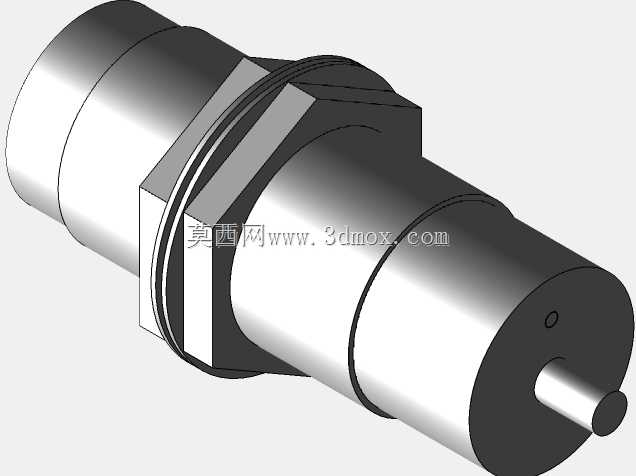

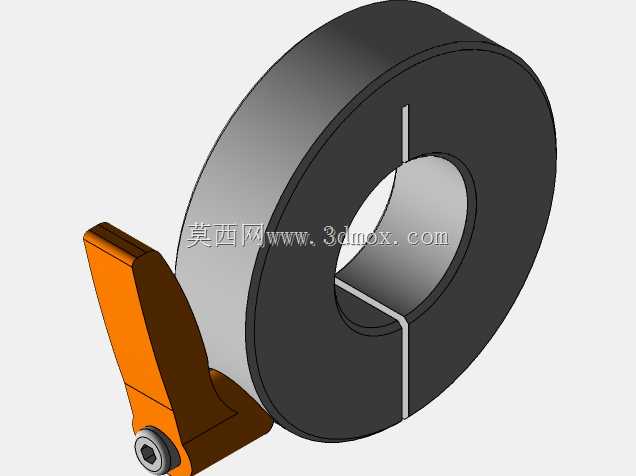

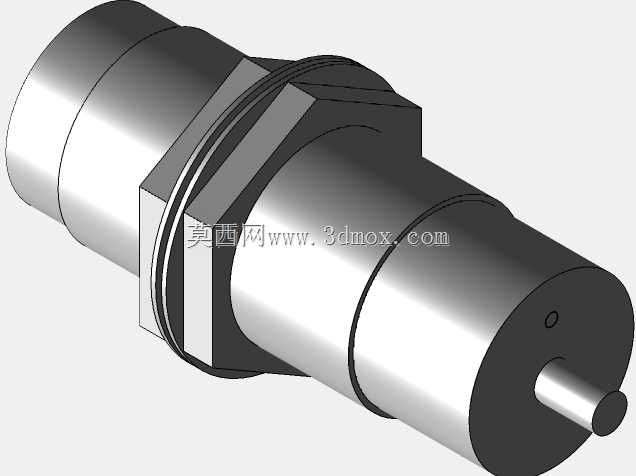

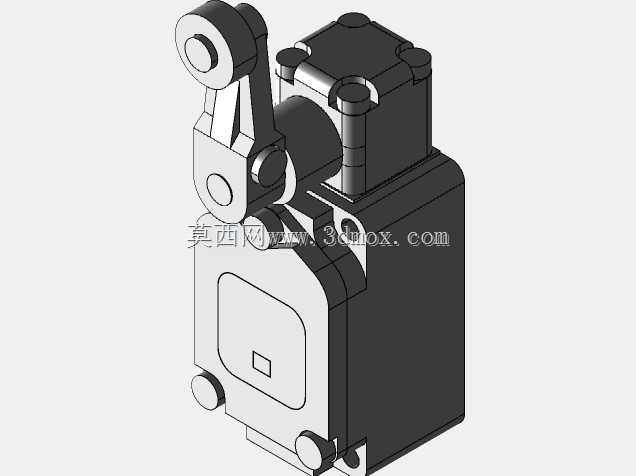

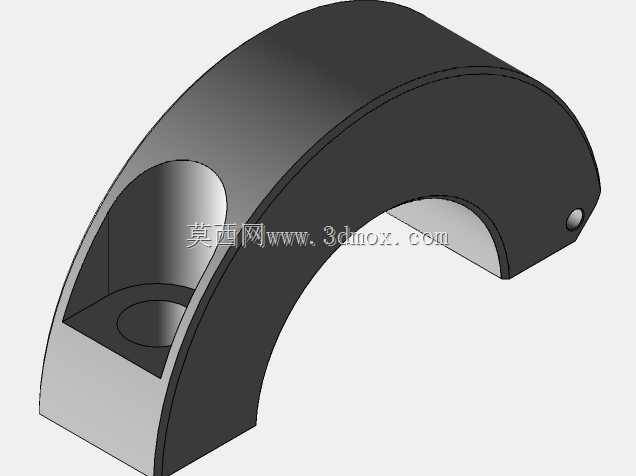

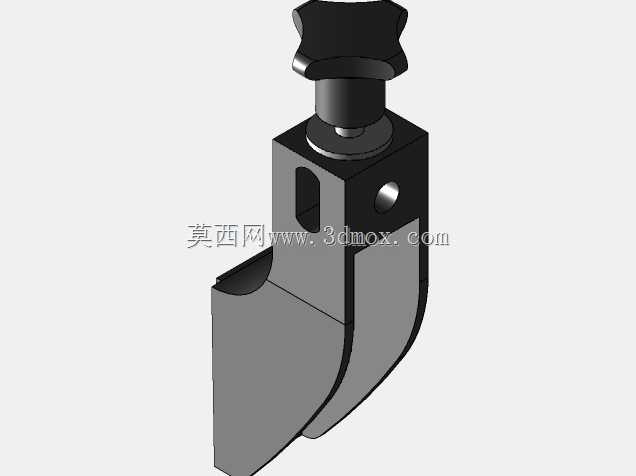

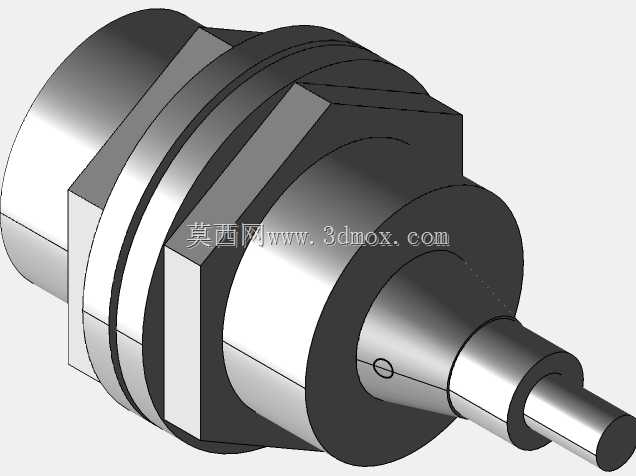

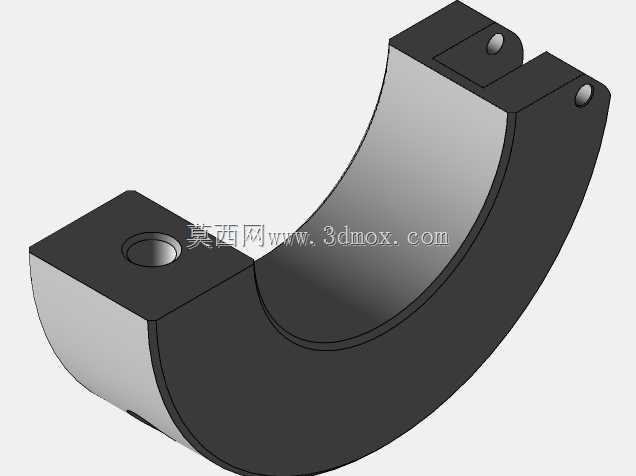

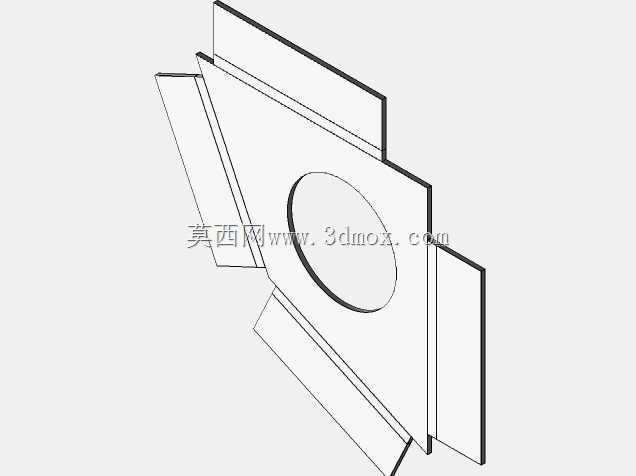

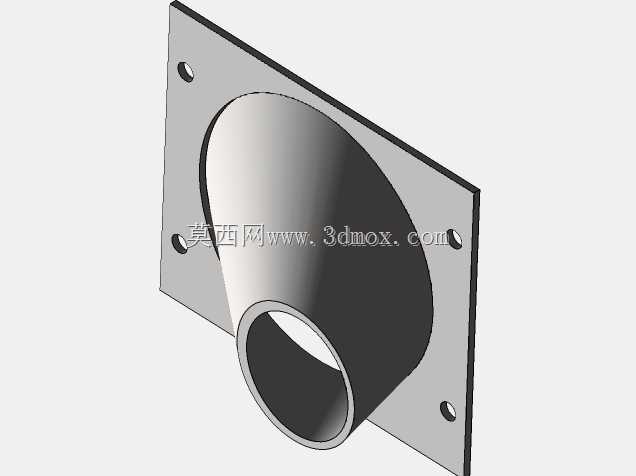

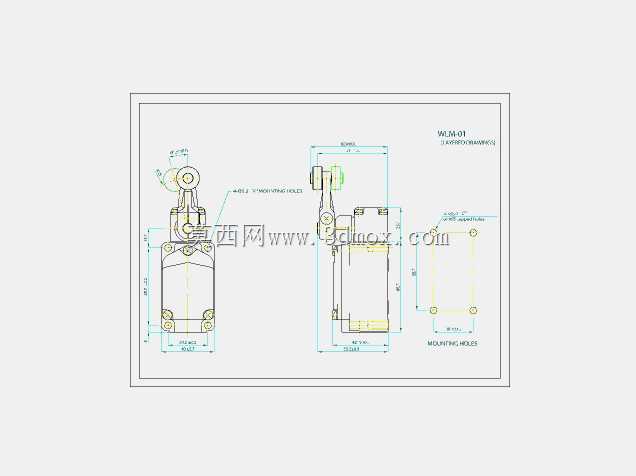

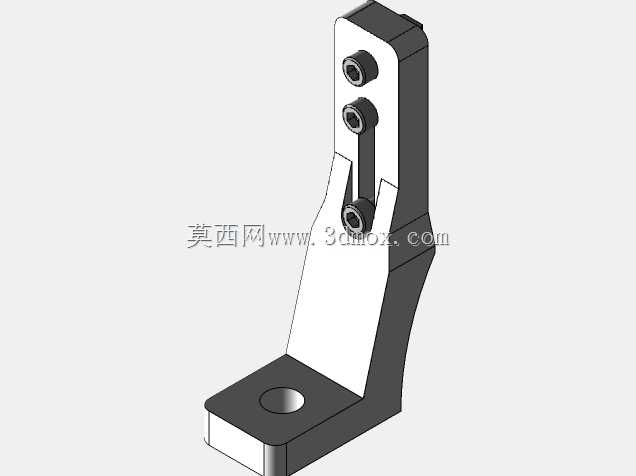

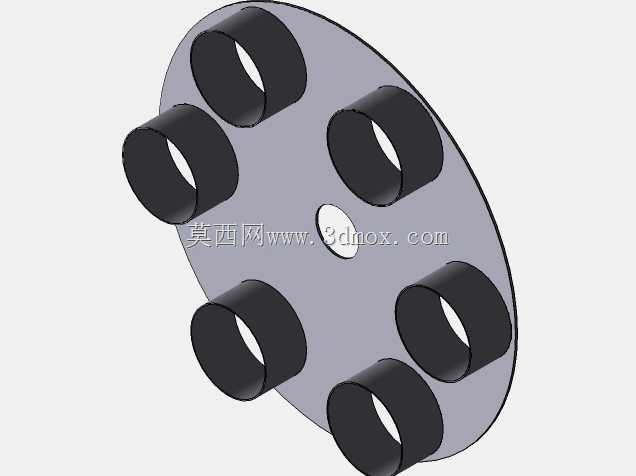

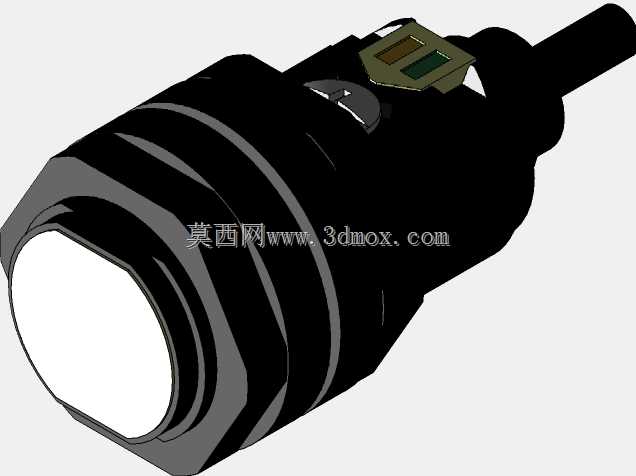

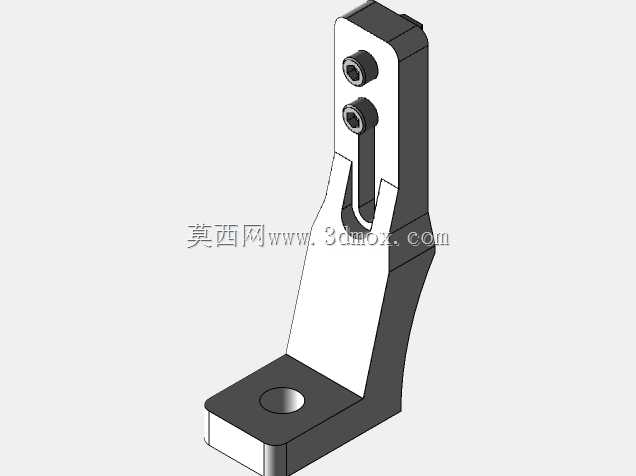

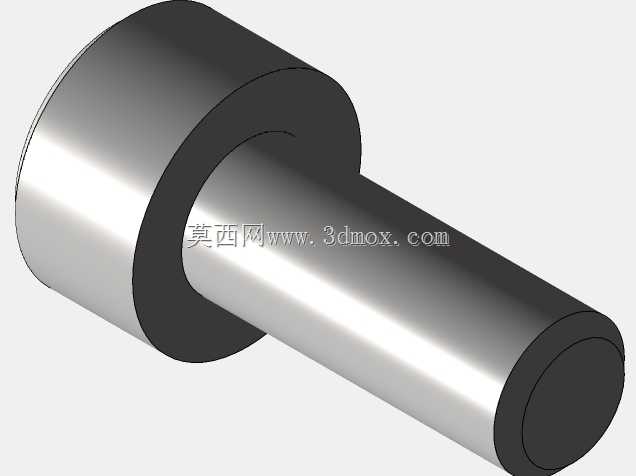

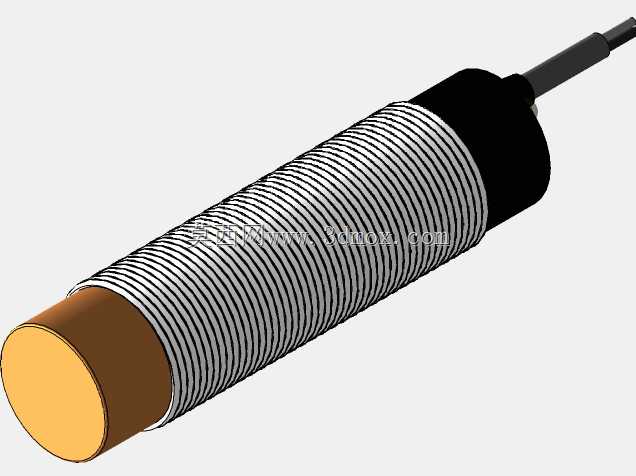

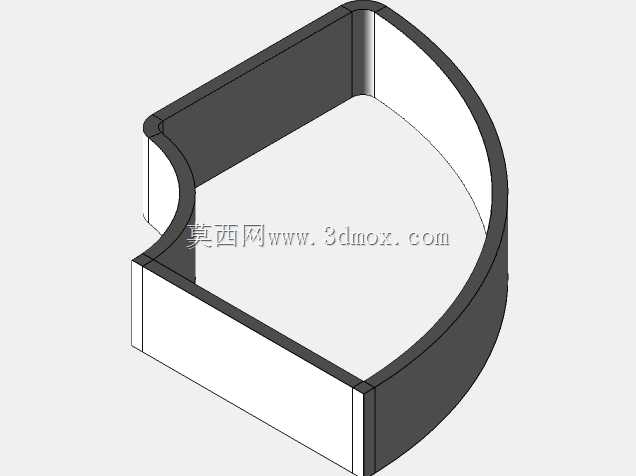

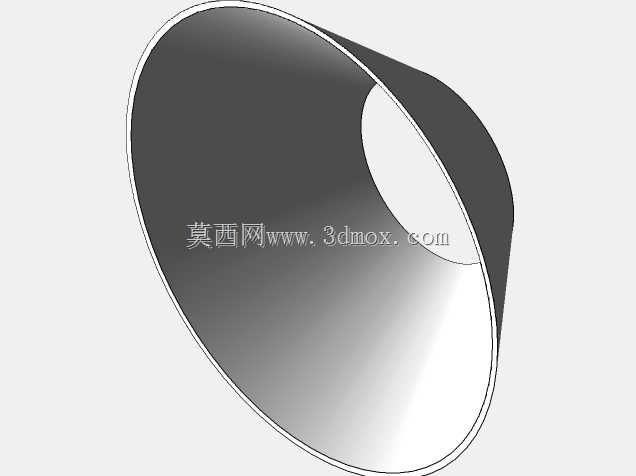

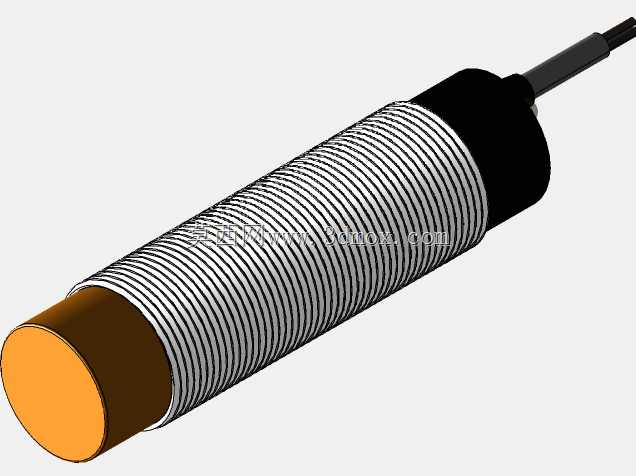

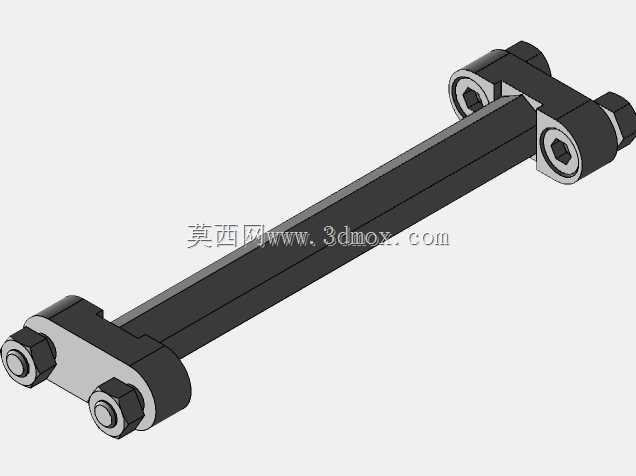

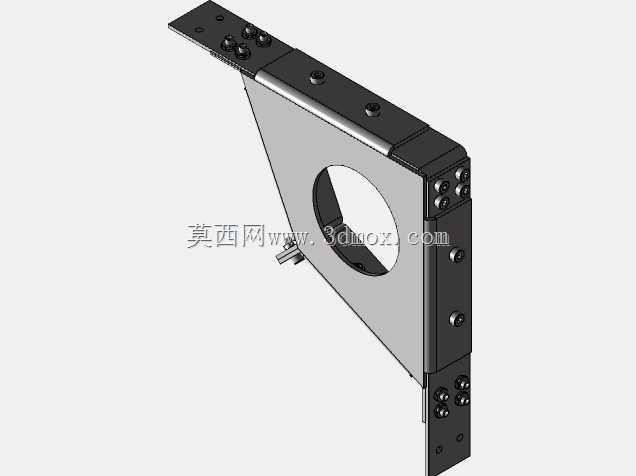

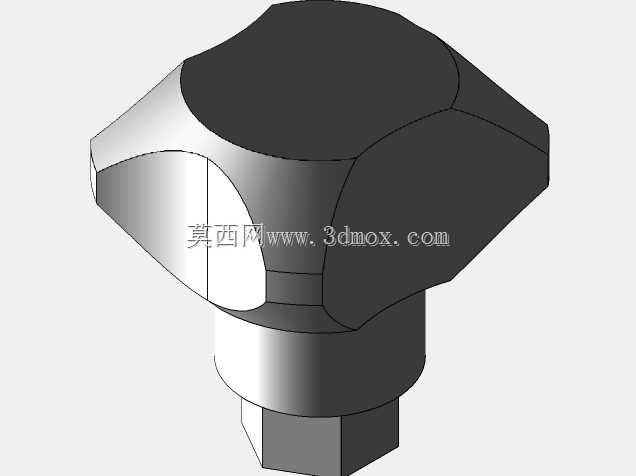

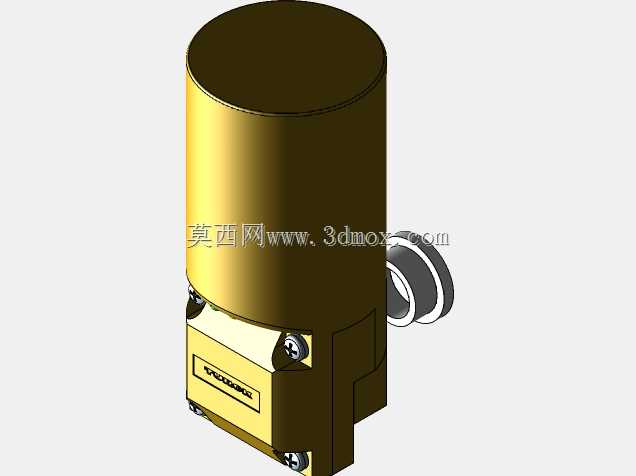

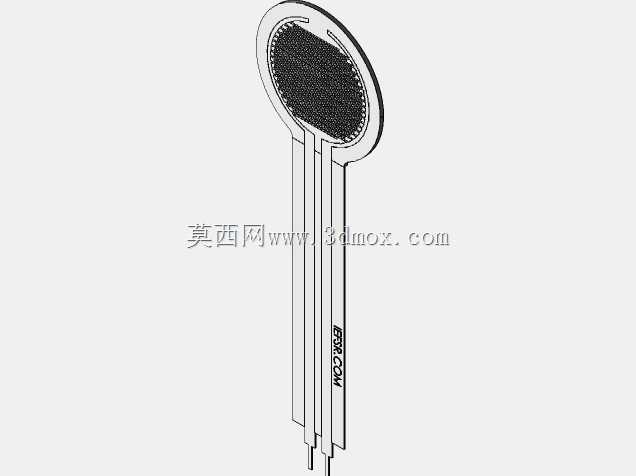

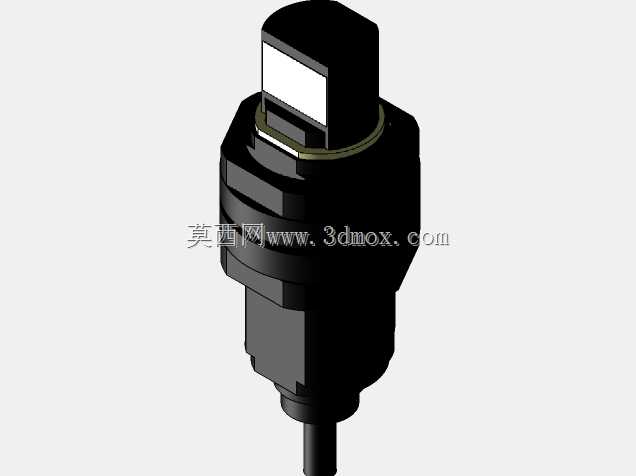

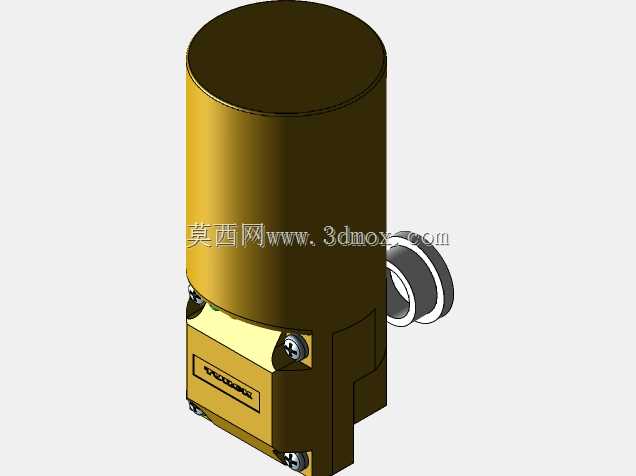

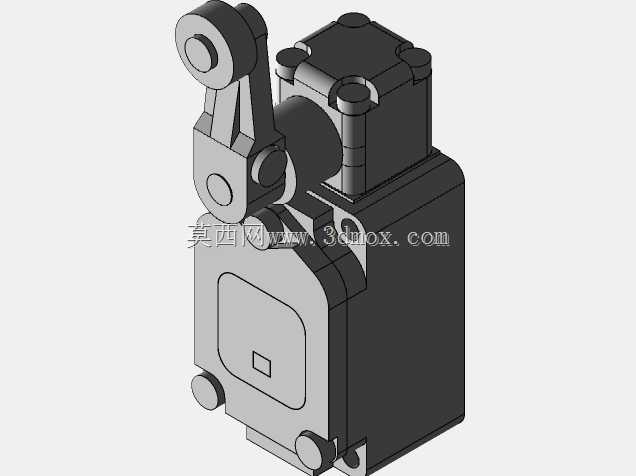

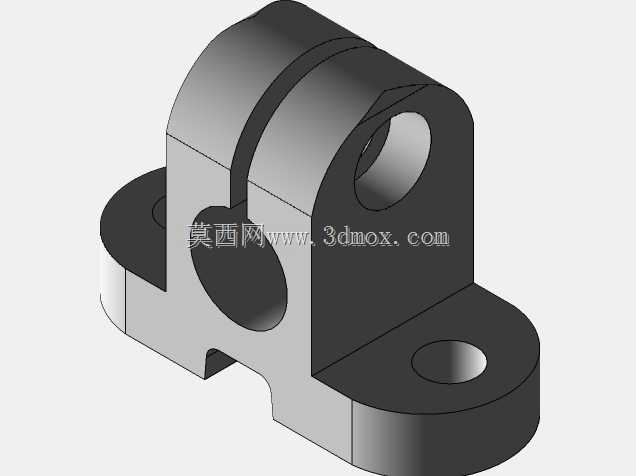

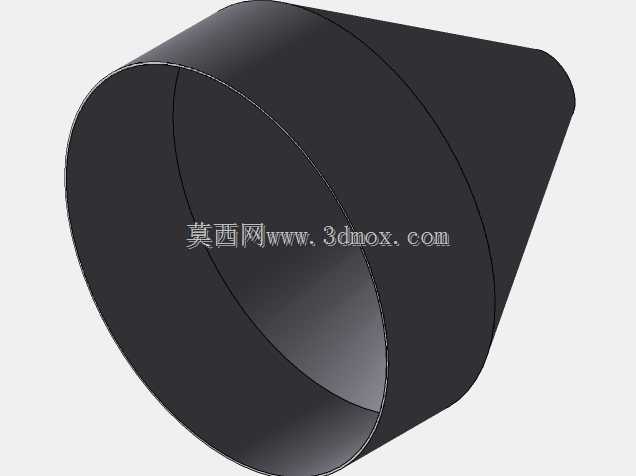

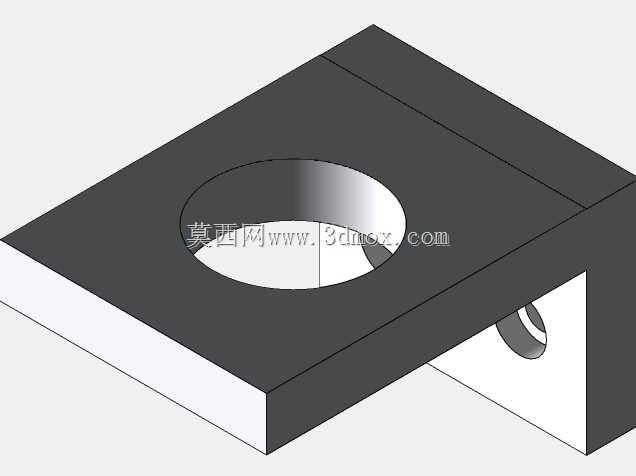

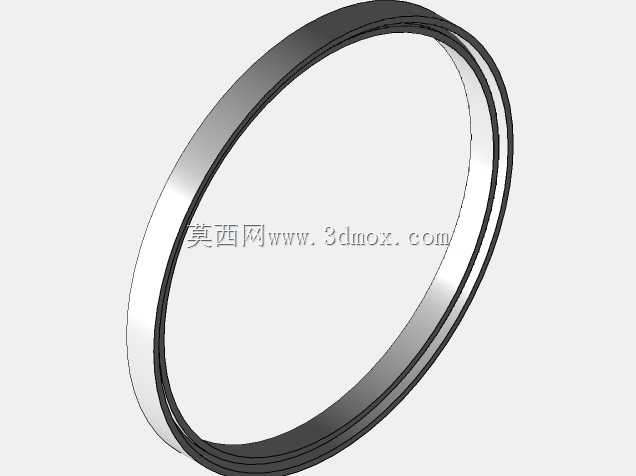

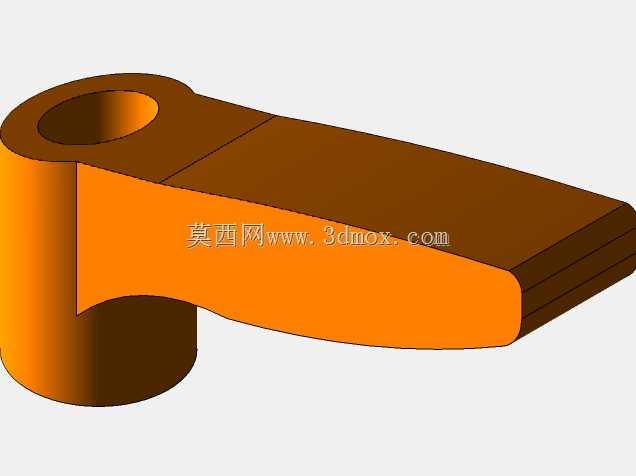

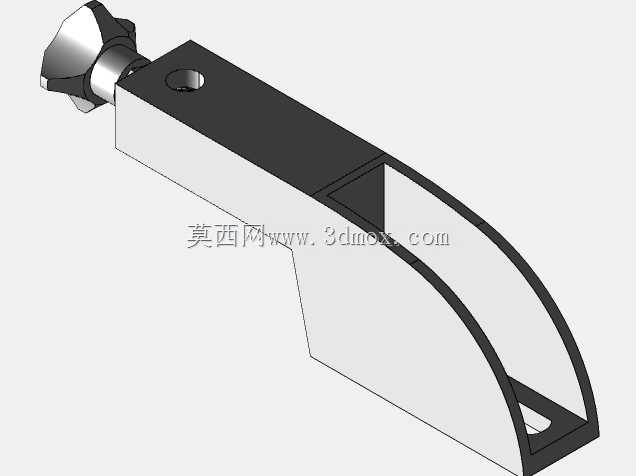

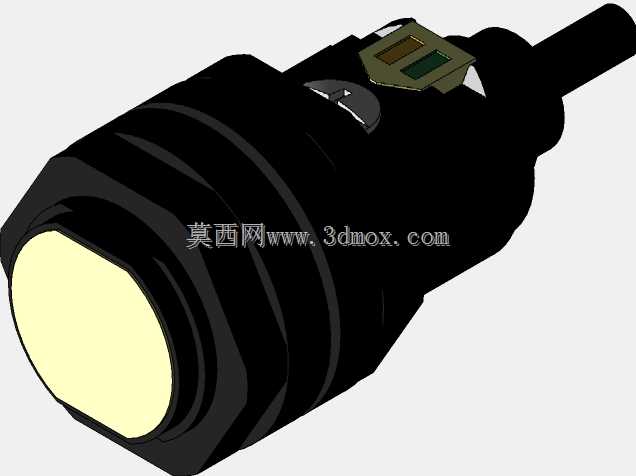

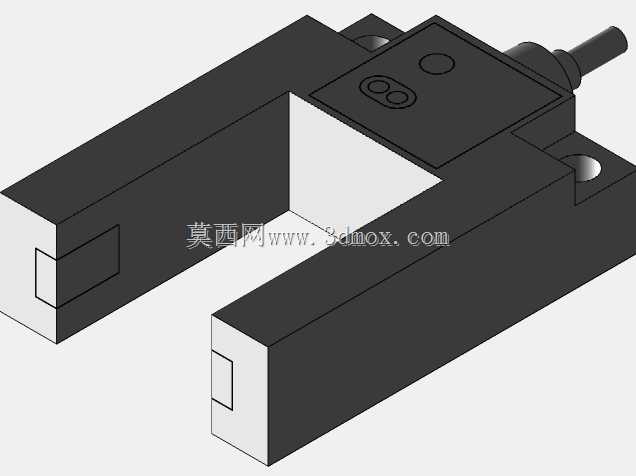

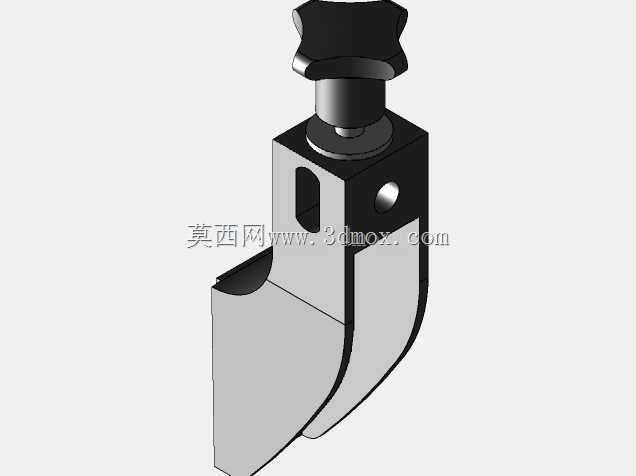

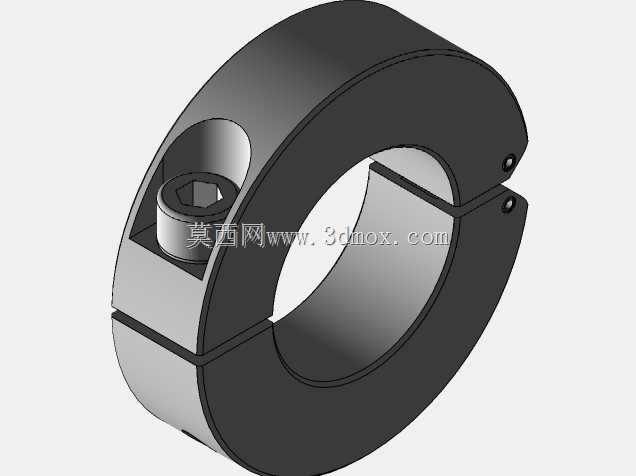

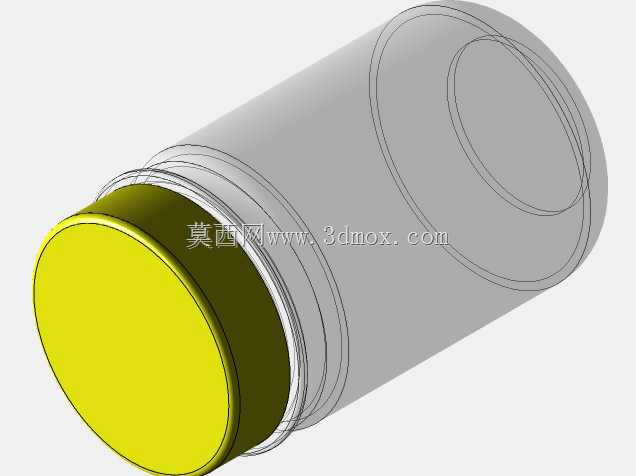

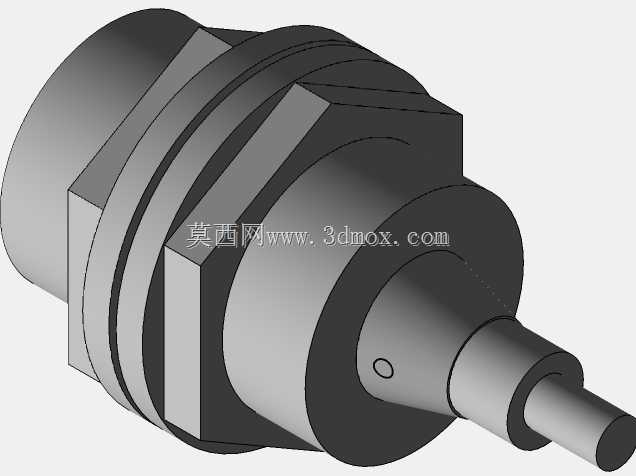

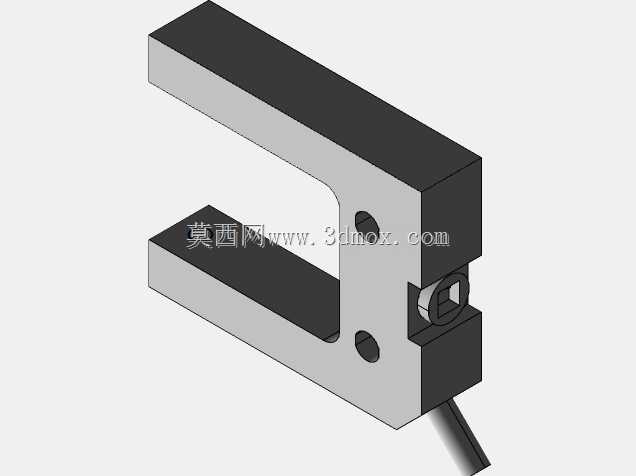

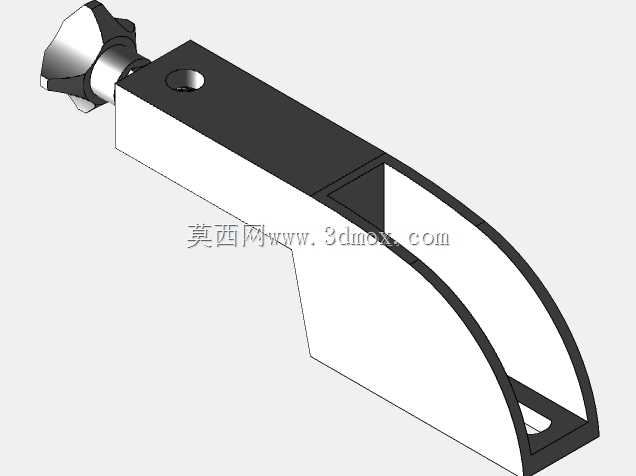

　　瓶身定位部分采用双侧柔性夹持结构，可根据瓶身直径调整夹持行程，避免硬接触导致的瓶身刮花、变形问题，同时在灌装头下方设置了瓶身到位检测的安装位，可适配常规光电传感器的安装尺寸，确保只有当瓶身完全对准灌装头时才会触发送料动作，减少物料滴漏、喷溅造成的原料浪费与工位污染。灌装执行端采用可升降式结构设计，灌装作业时灌装头会下降至瓶身内部靠近瓶底的位置，随着物料注入逐步抬升灌装头，减少流体物料下落过程中产生的气泡，尤其适用于易起泡的日化洗剂、口服液类物料的灌装作业，避免气泡溢出导致的灌装量不足问题。

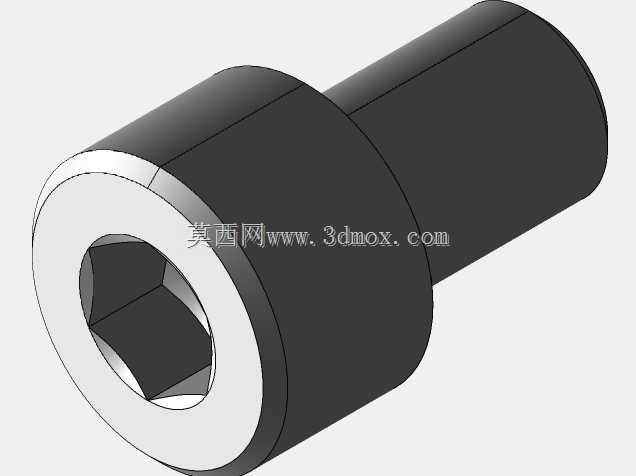

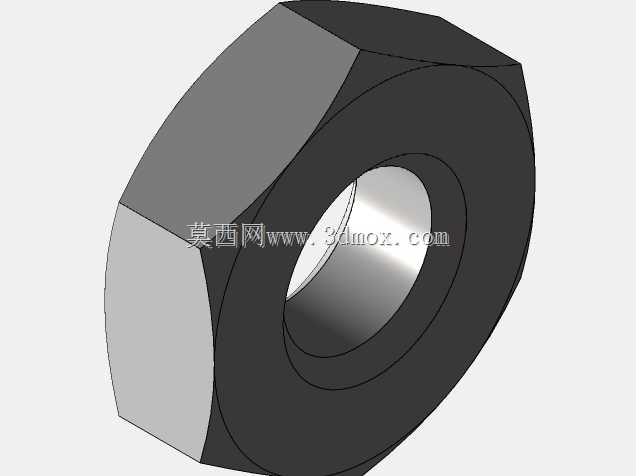

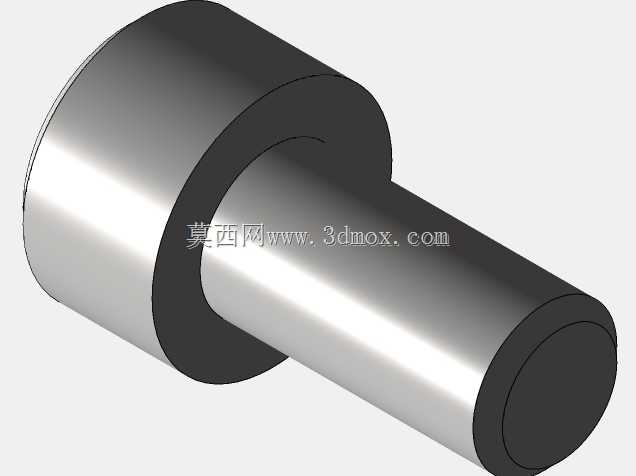

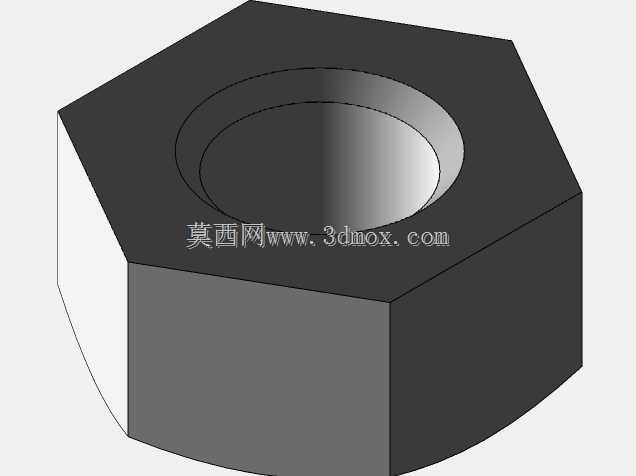

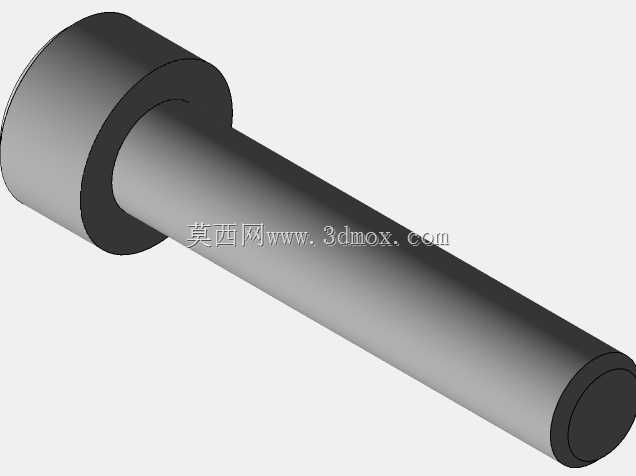

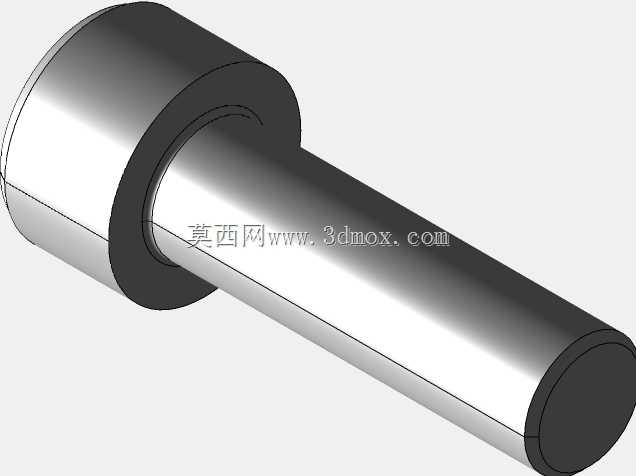

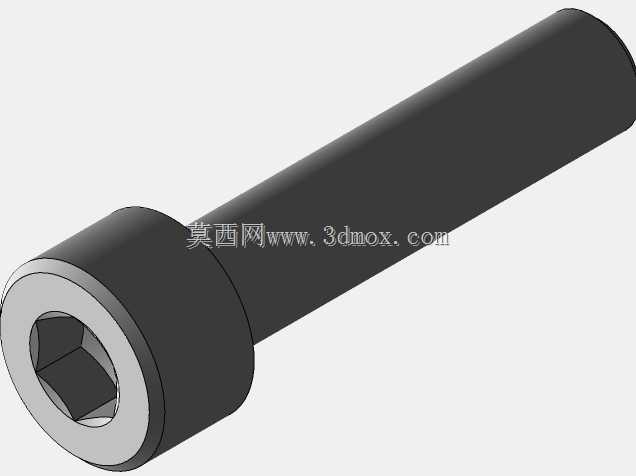

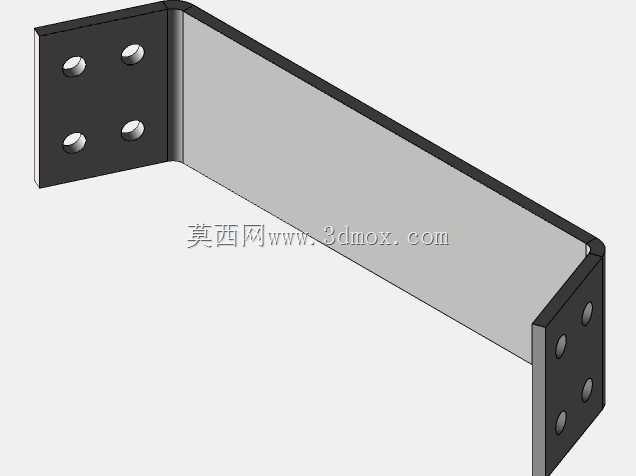

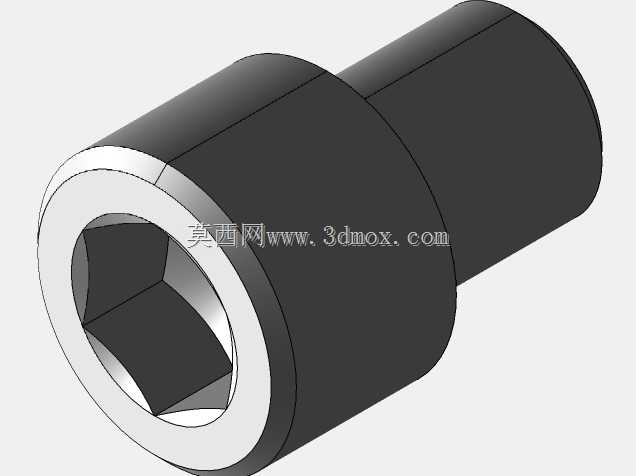

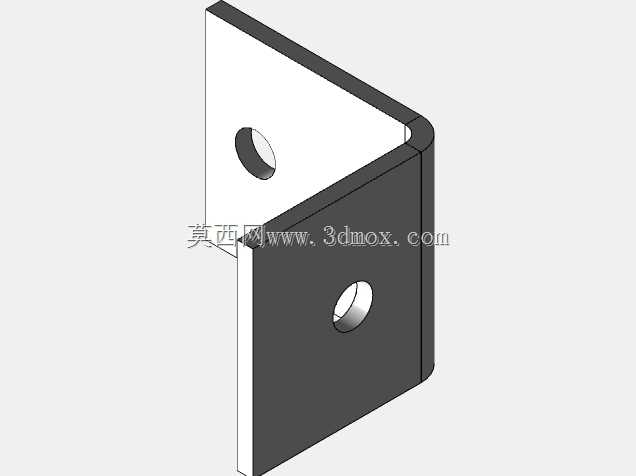

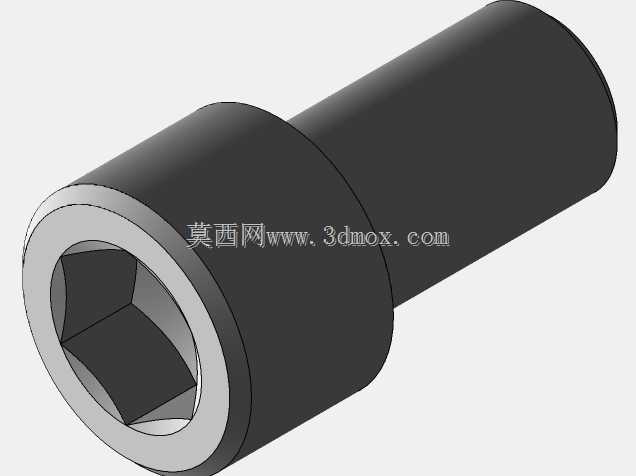

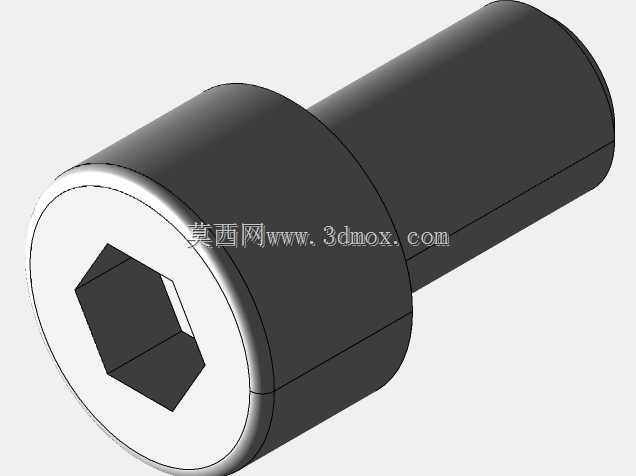

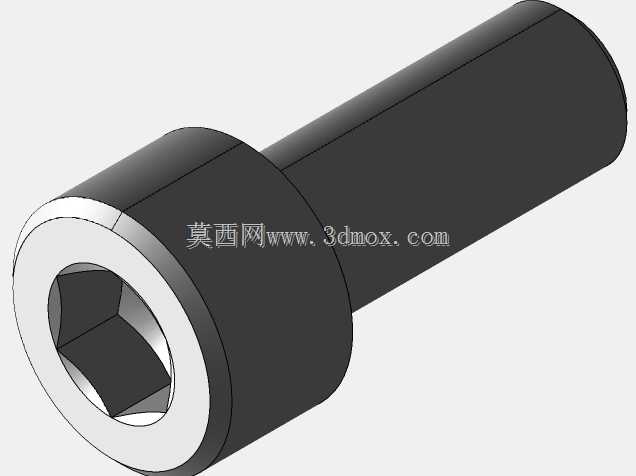

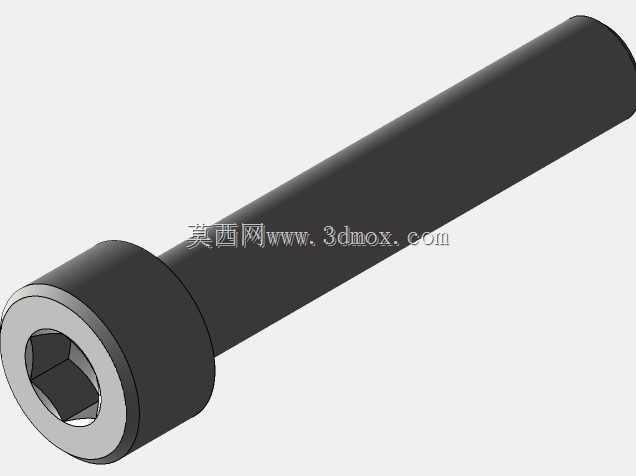

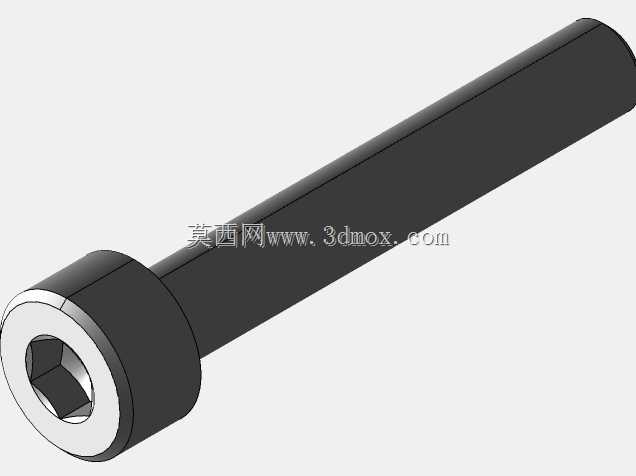

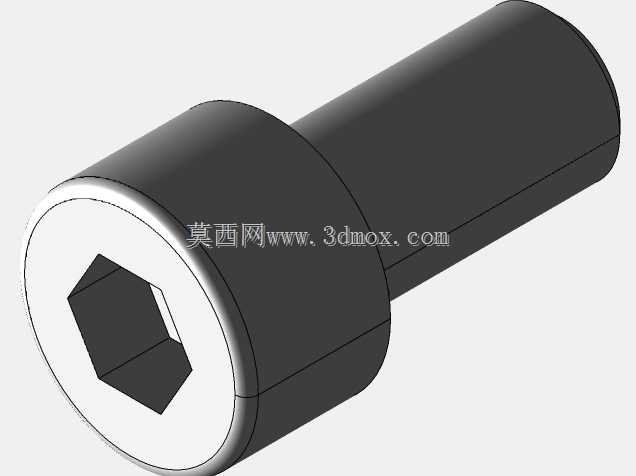

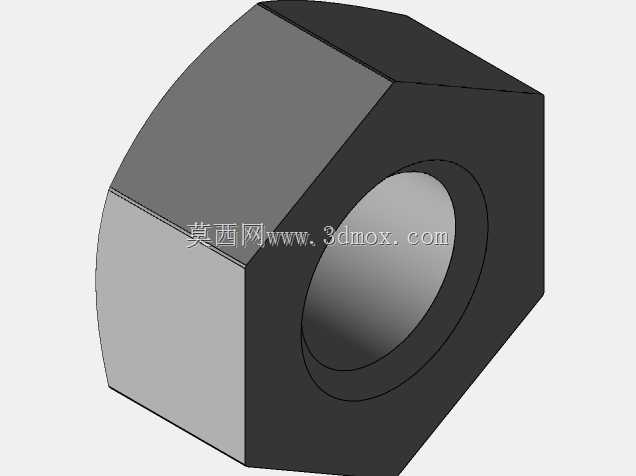

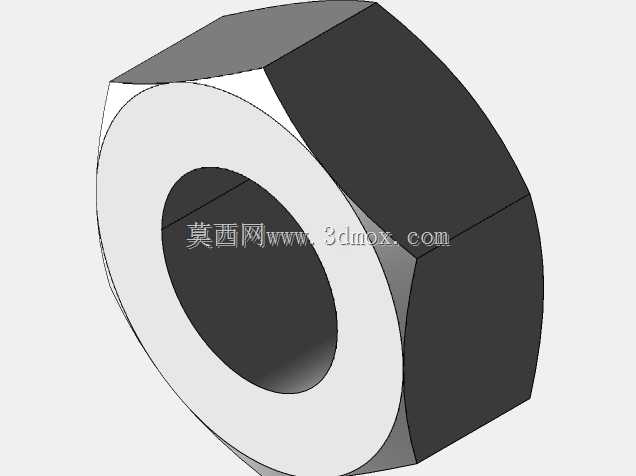

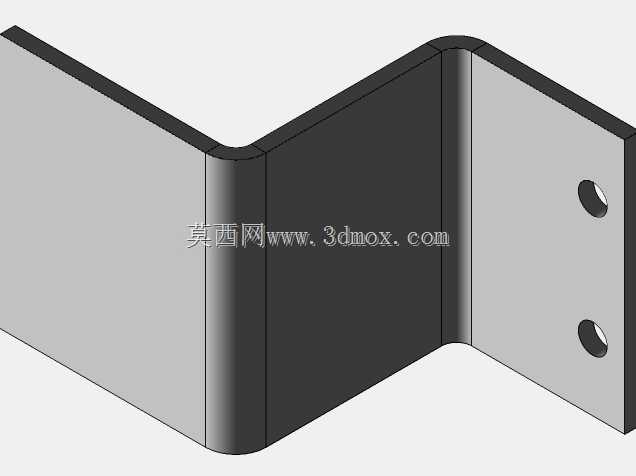

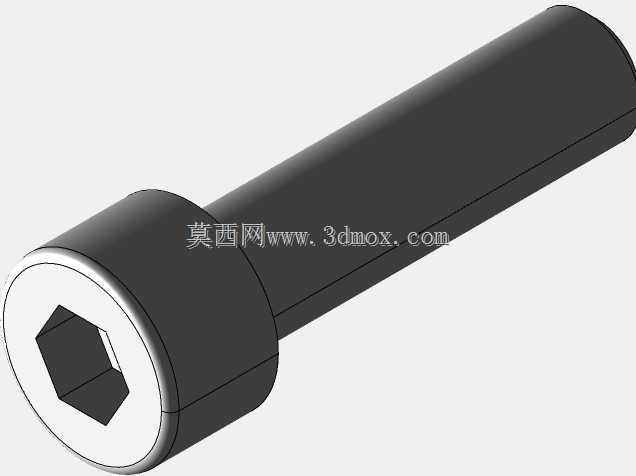

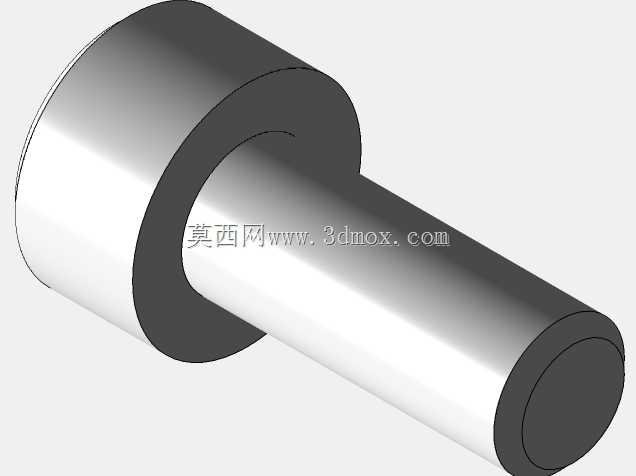

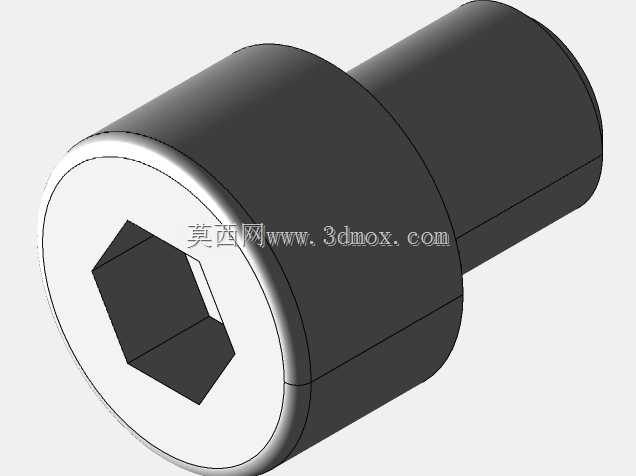

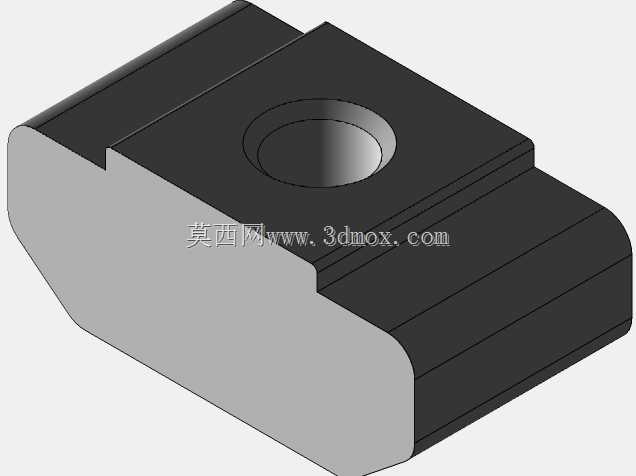

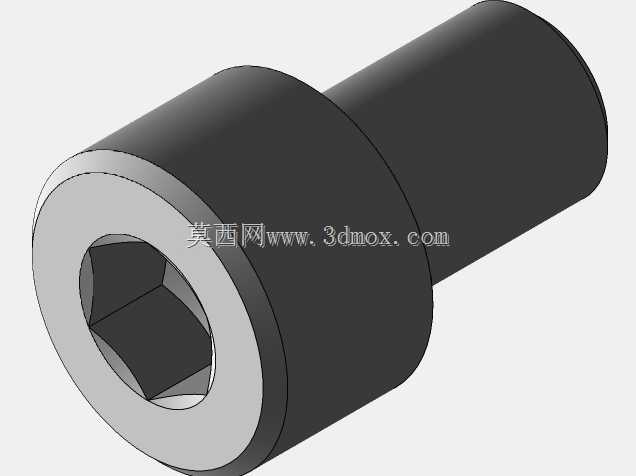

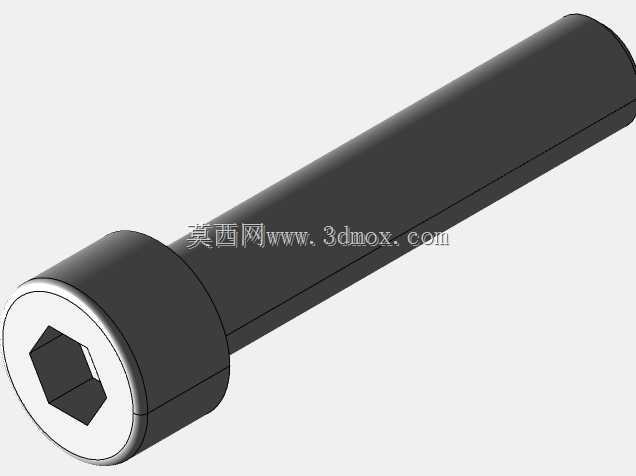

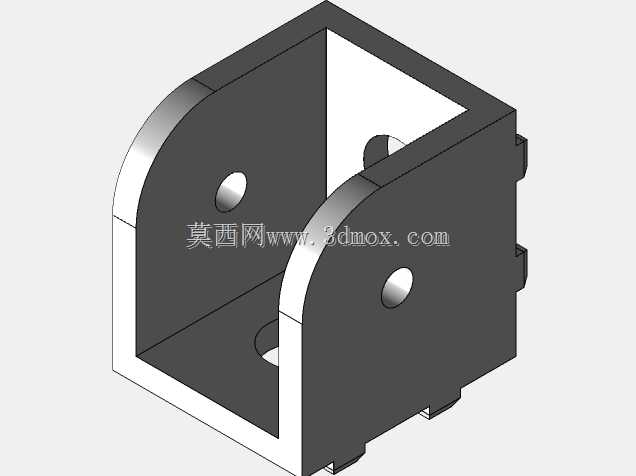

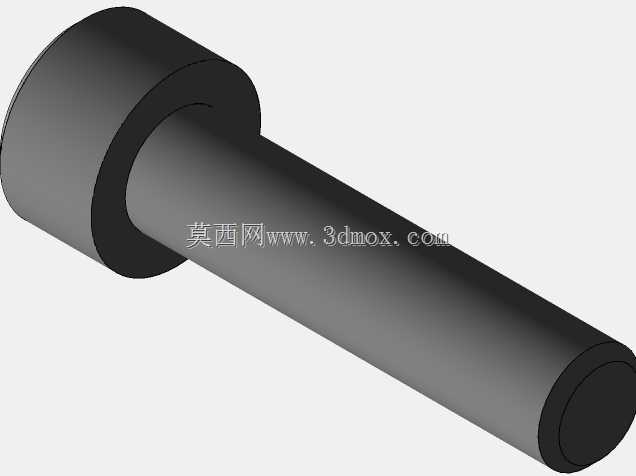

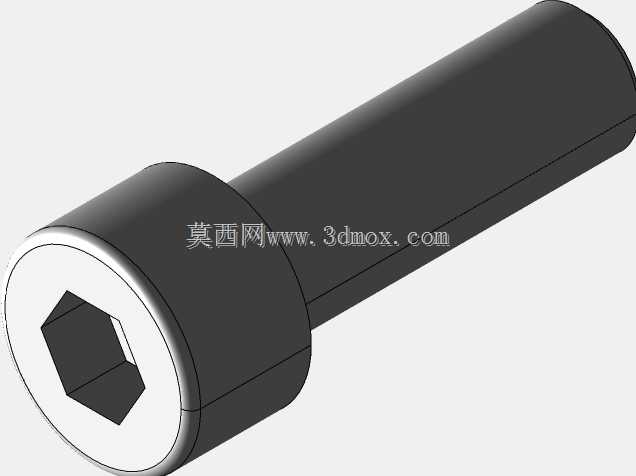

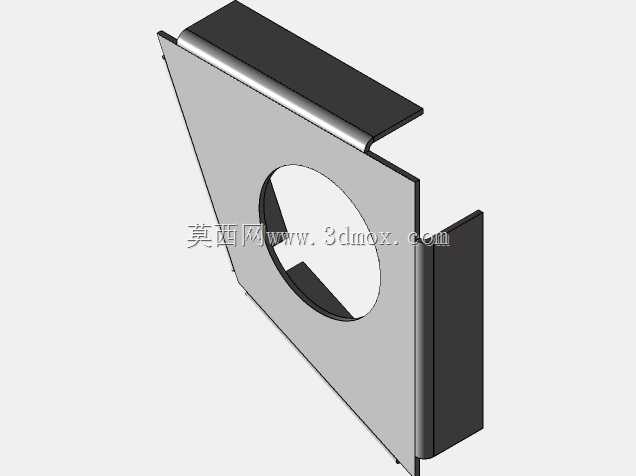

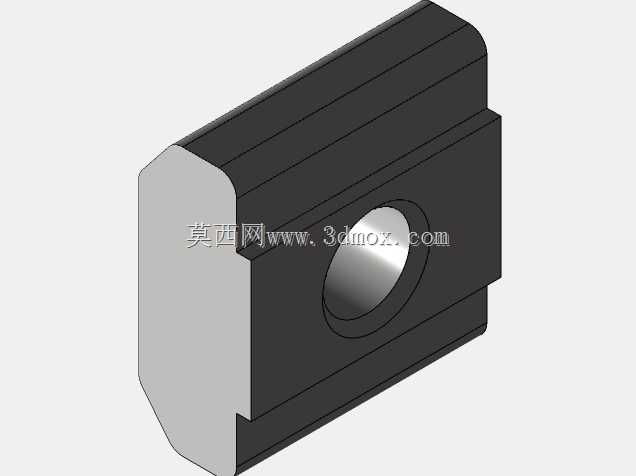

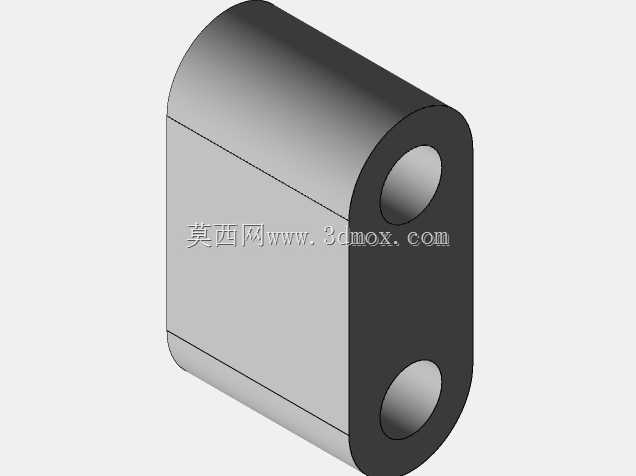

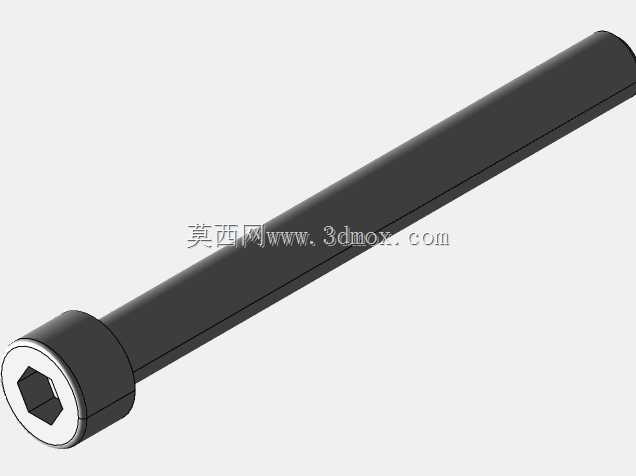

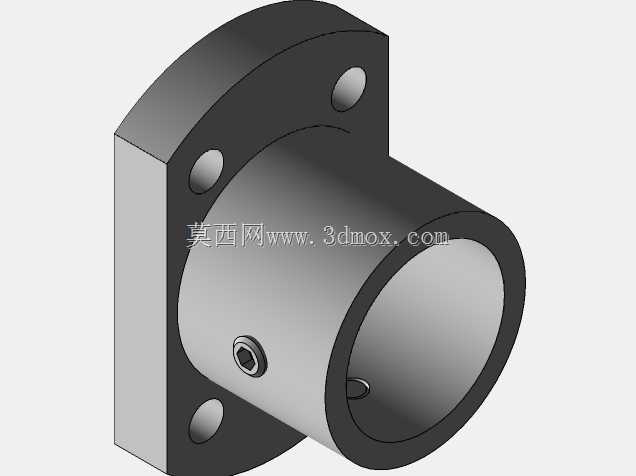

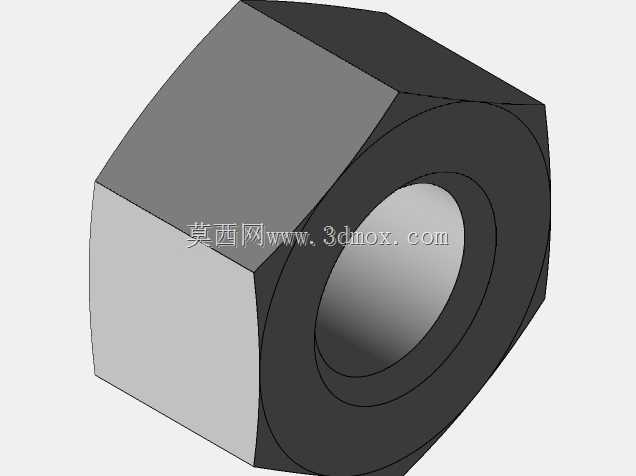

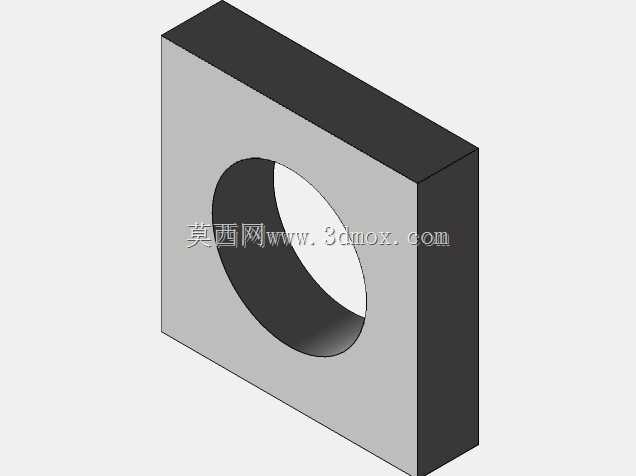

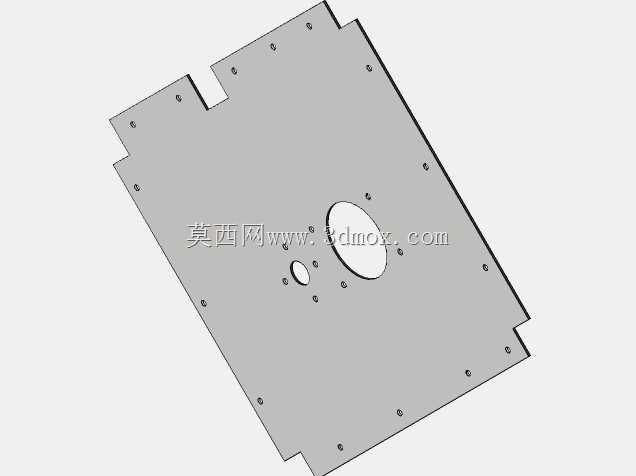

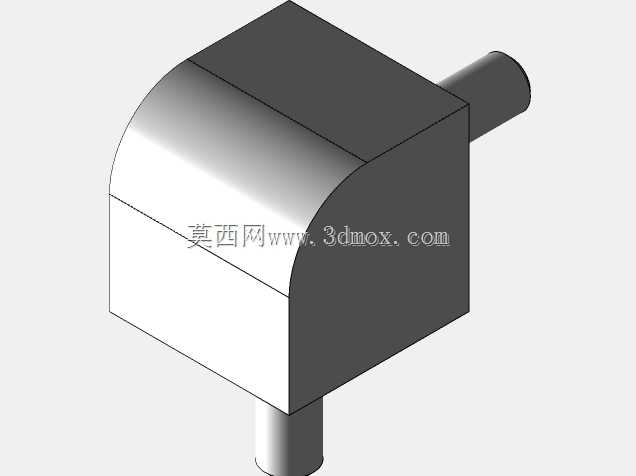

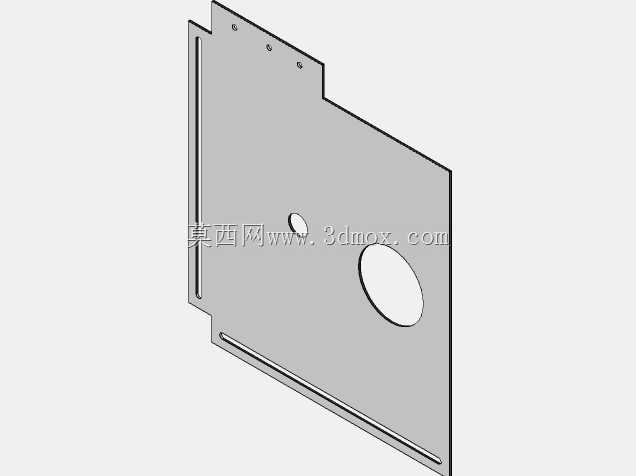

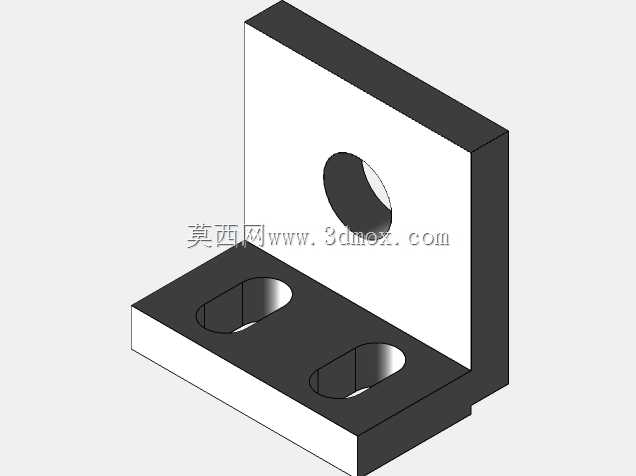

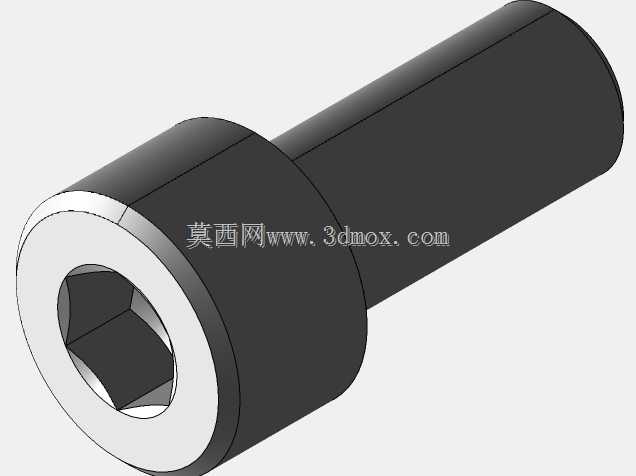

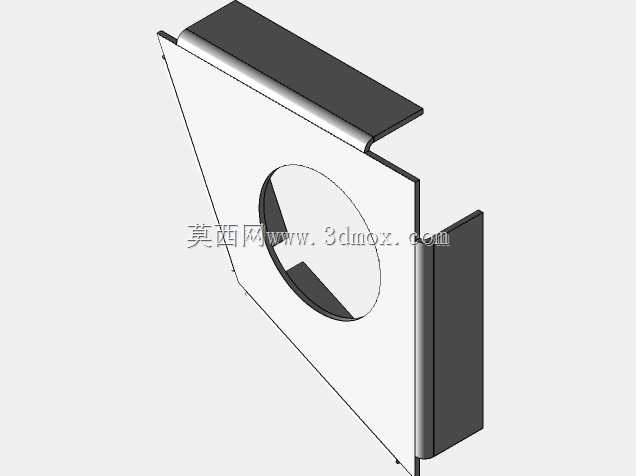

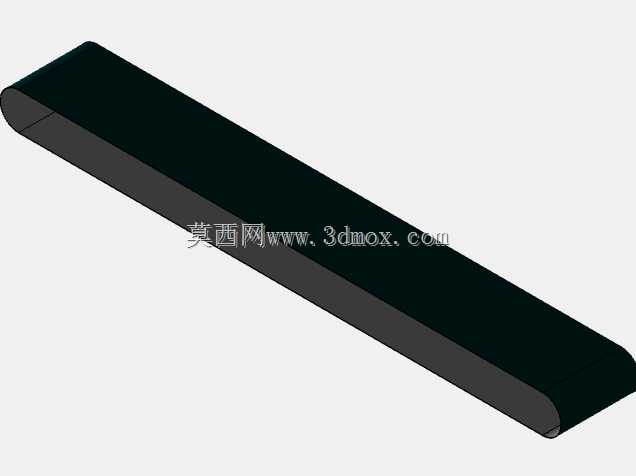

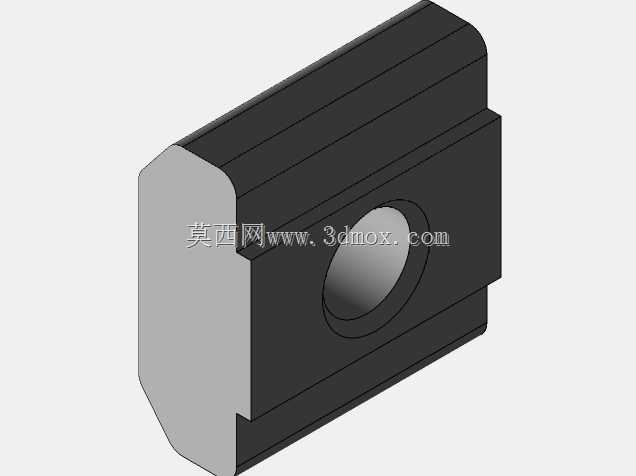

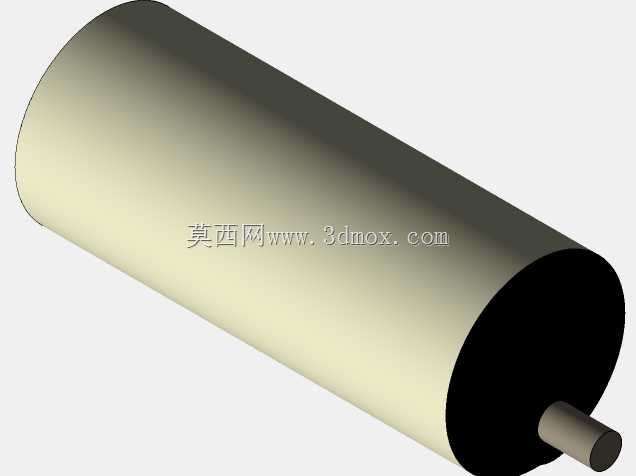

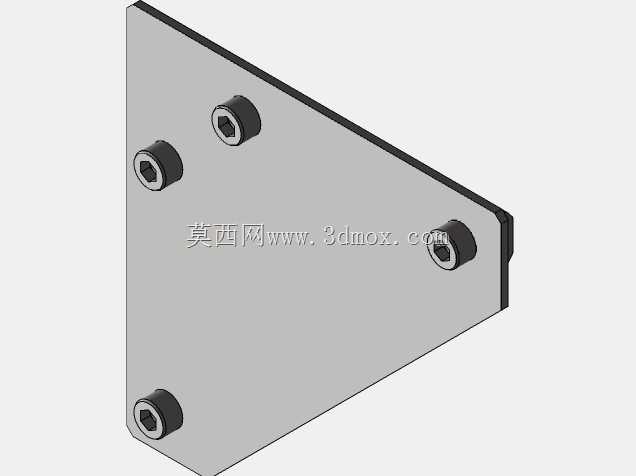

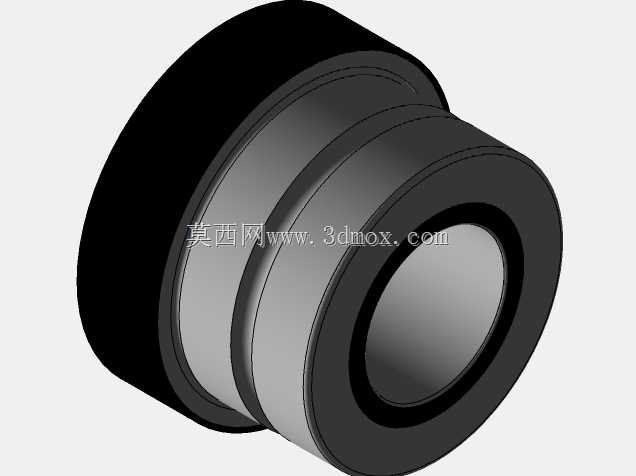

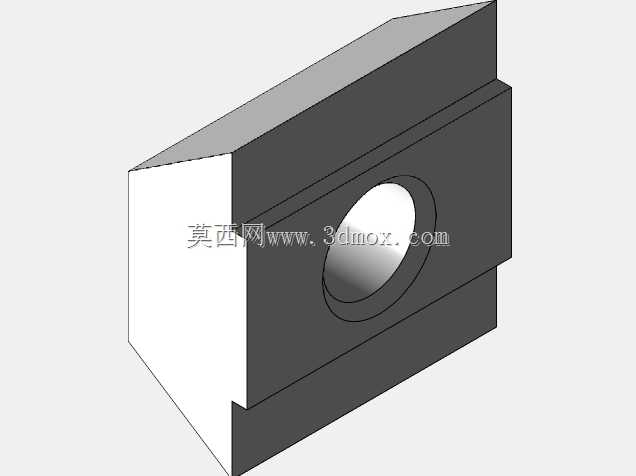

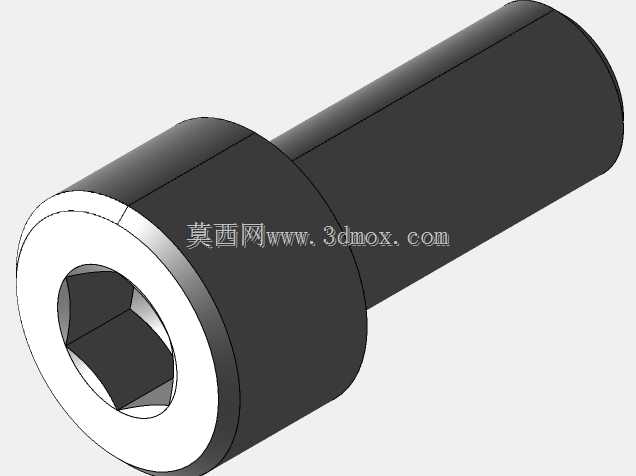

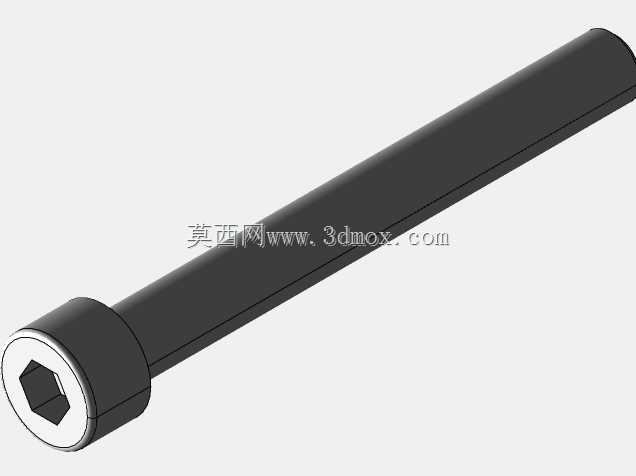

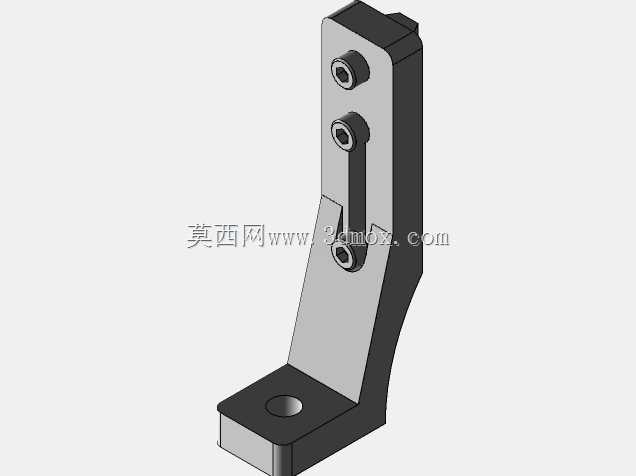

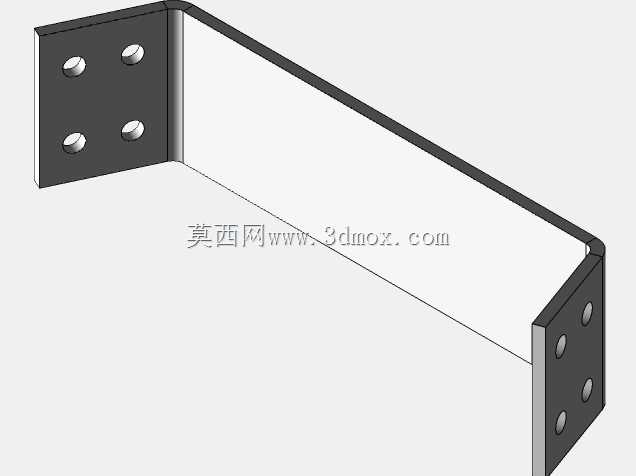

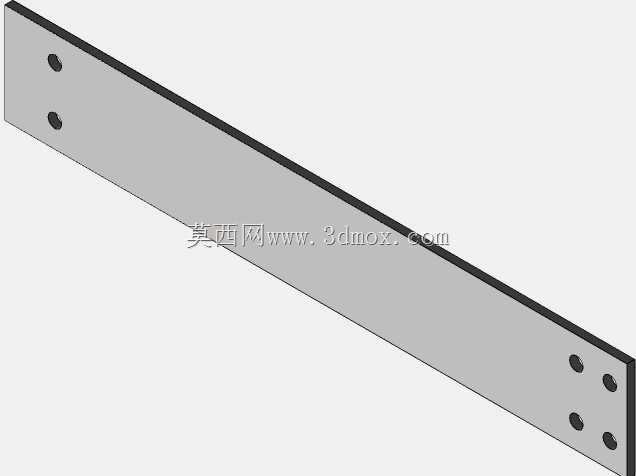

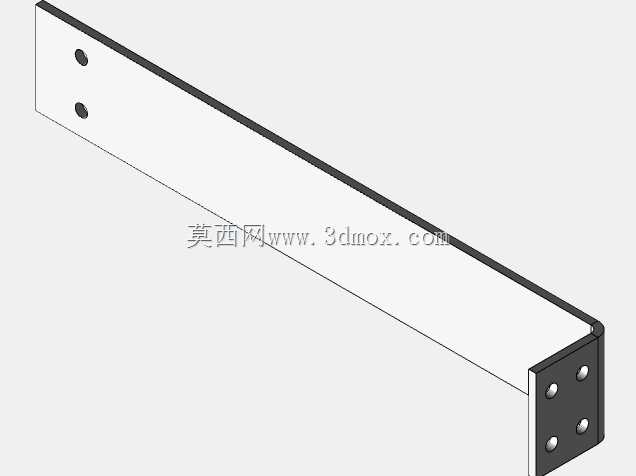

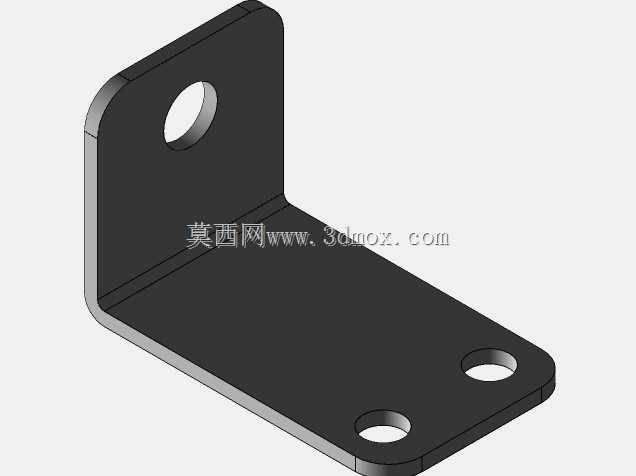

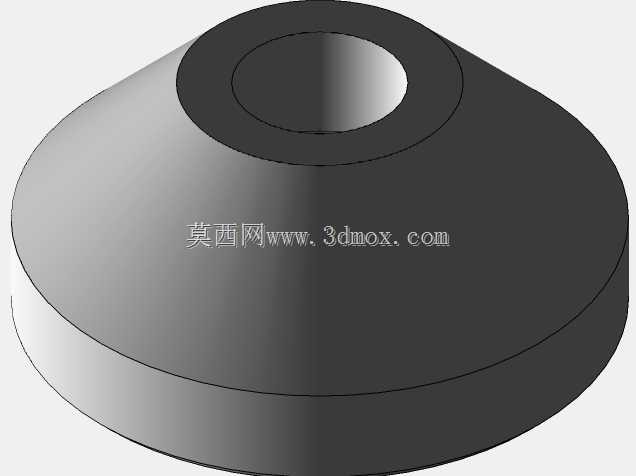

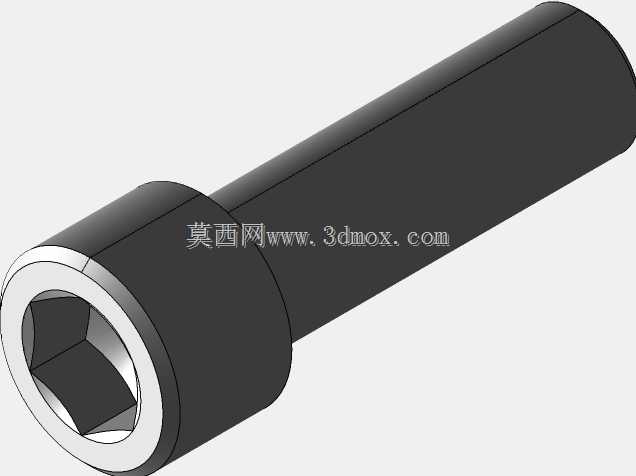

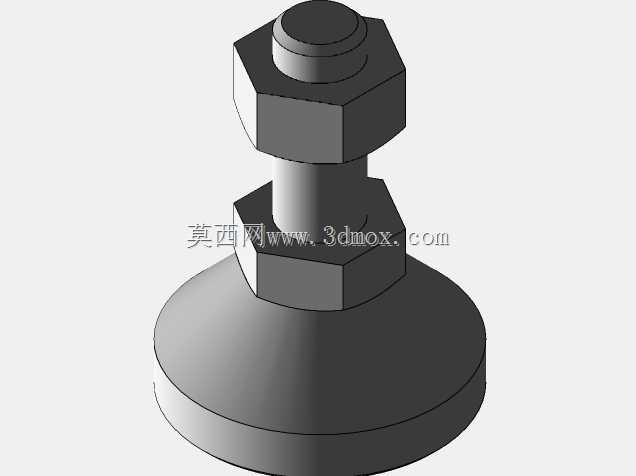

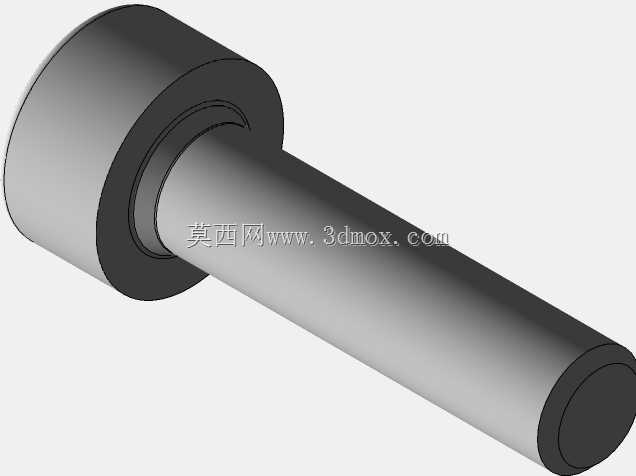

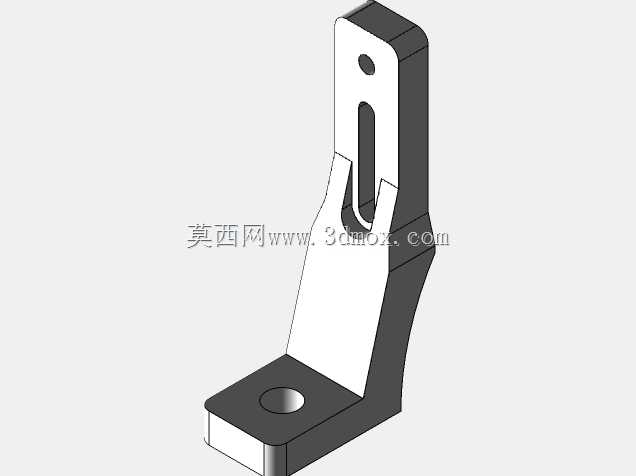

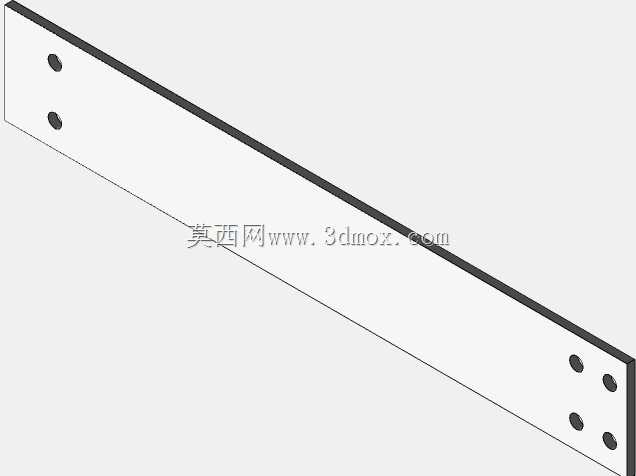

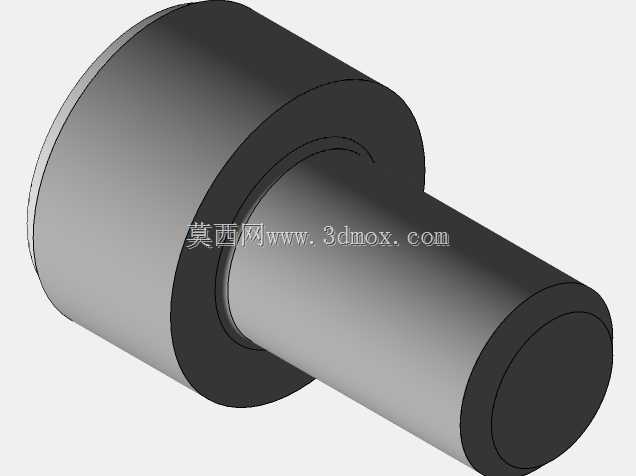

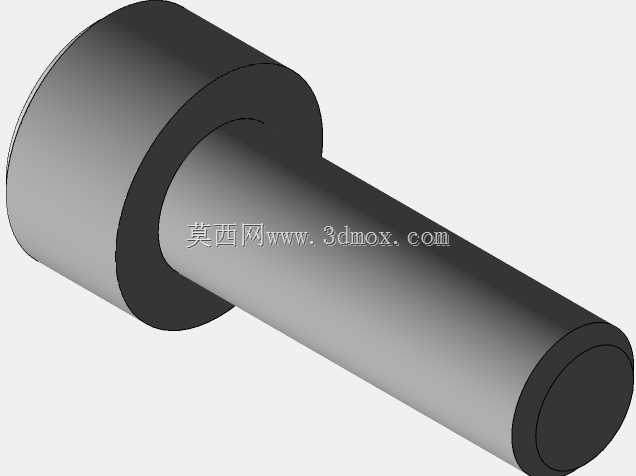

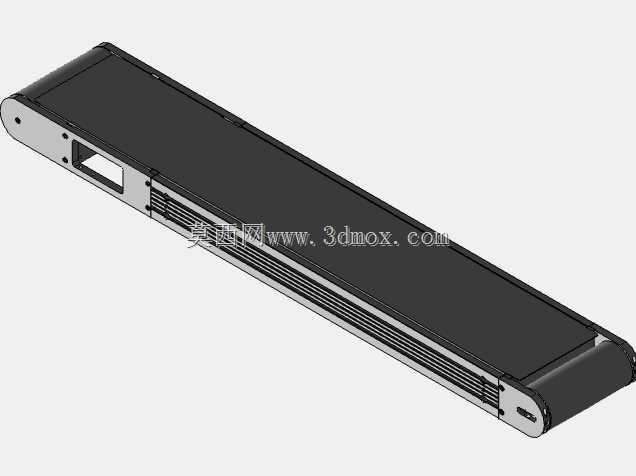

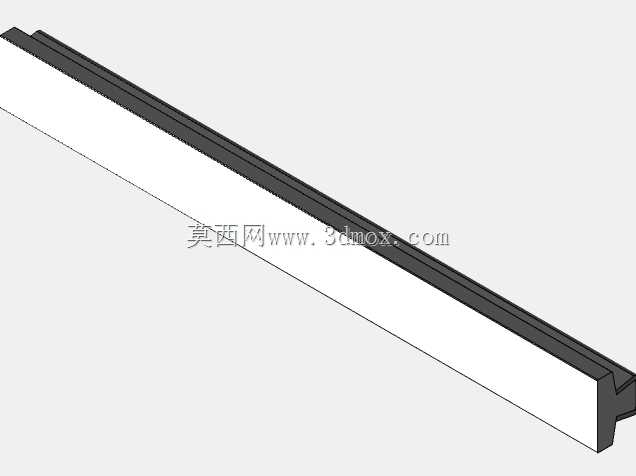

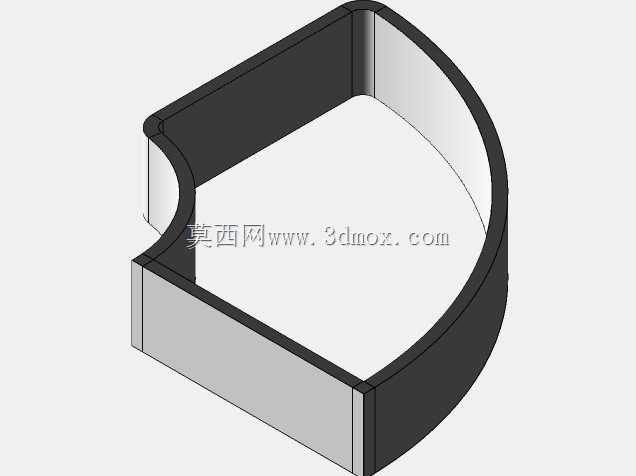

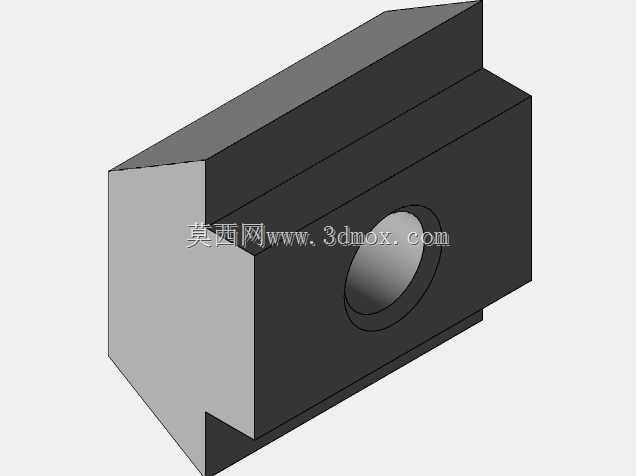

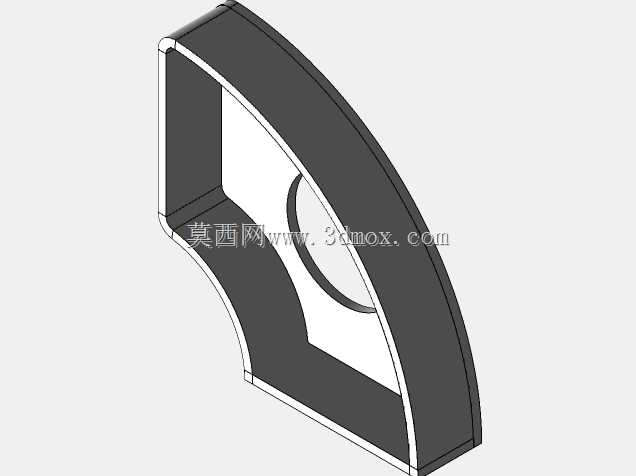

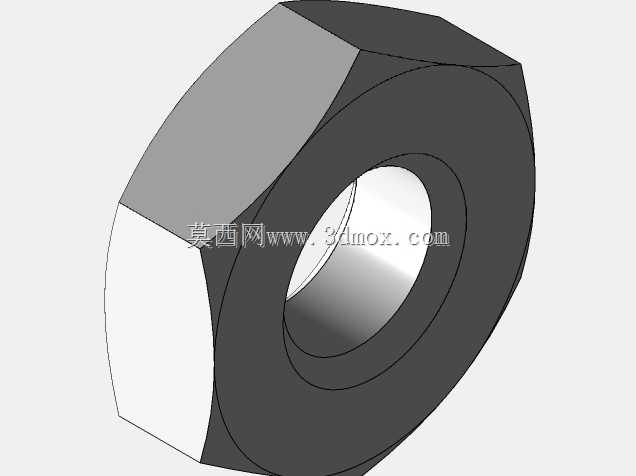

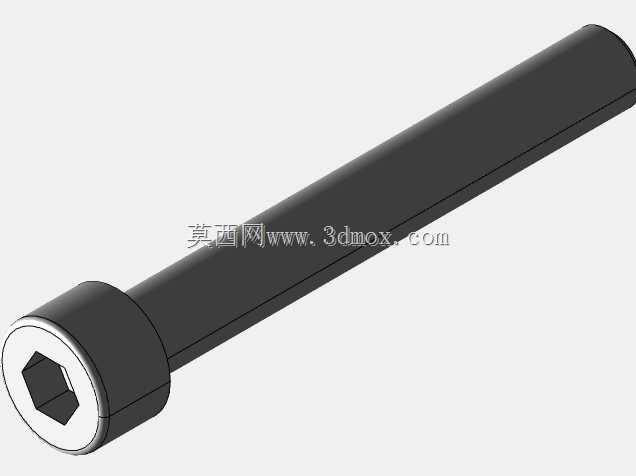

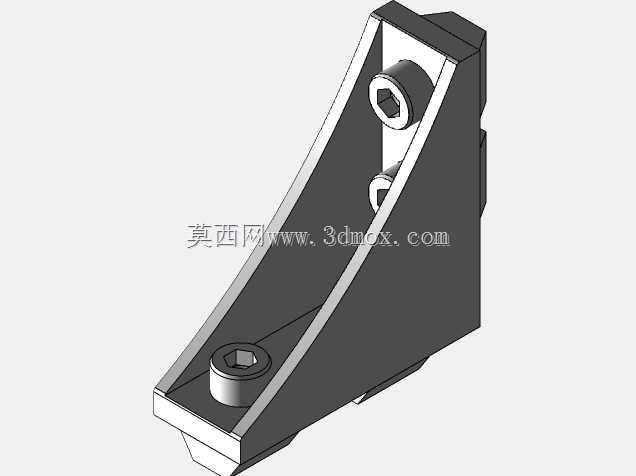

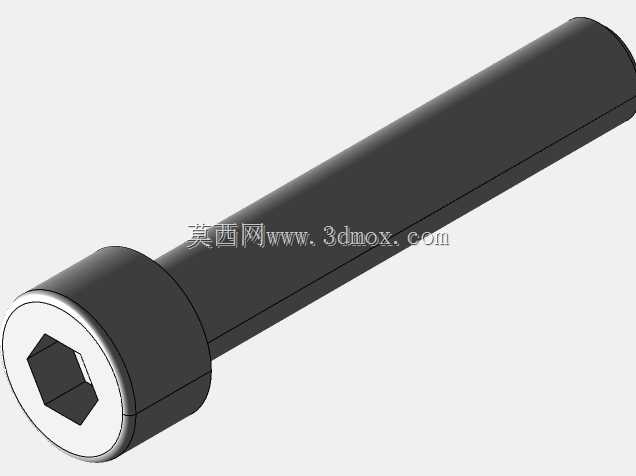

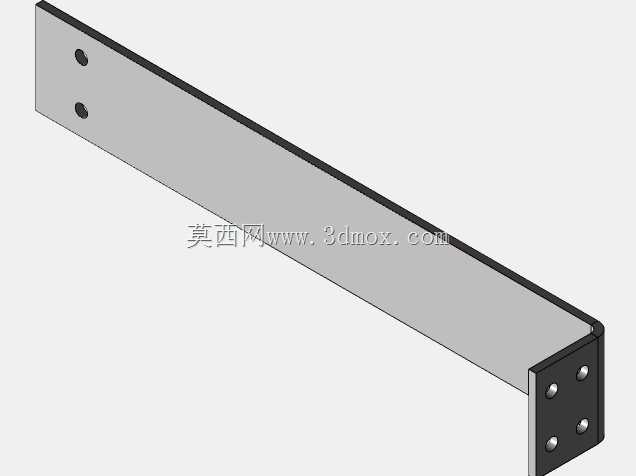

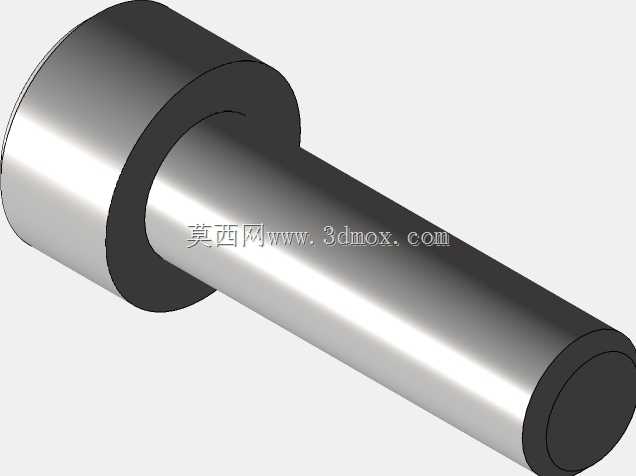

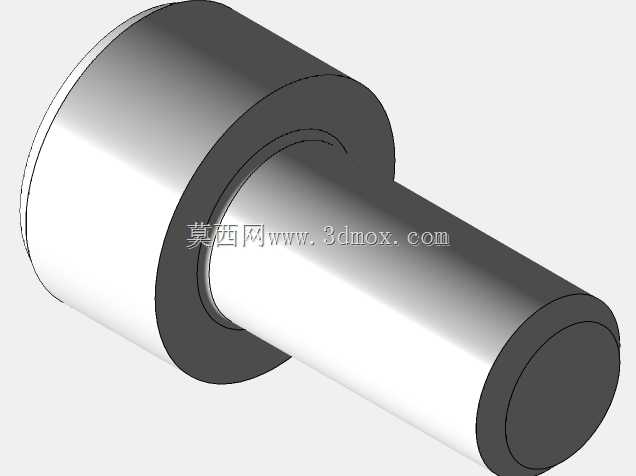

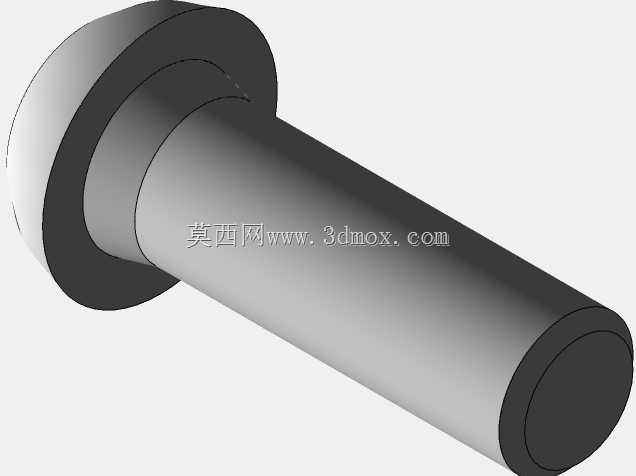

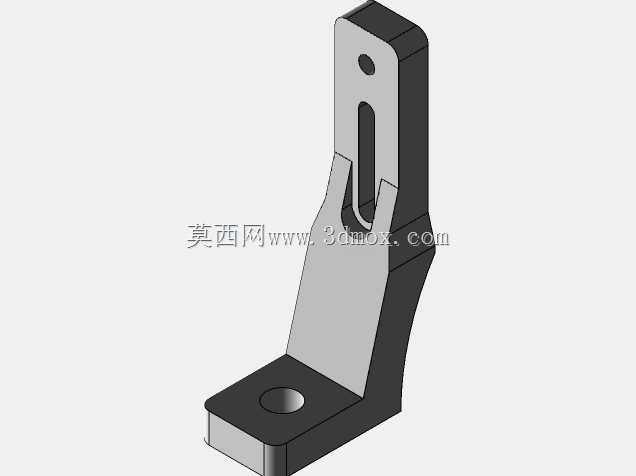

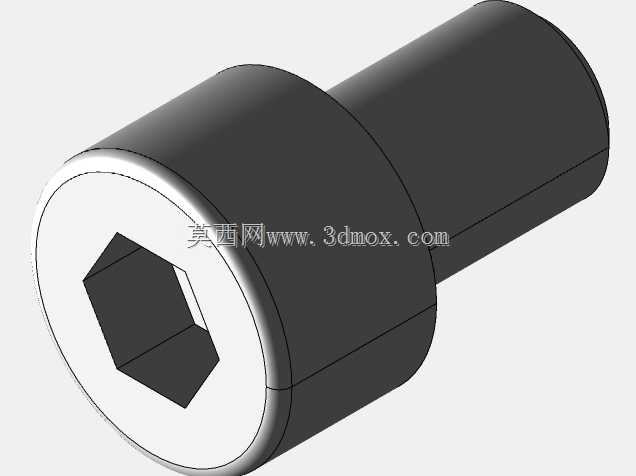

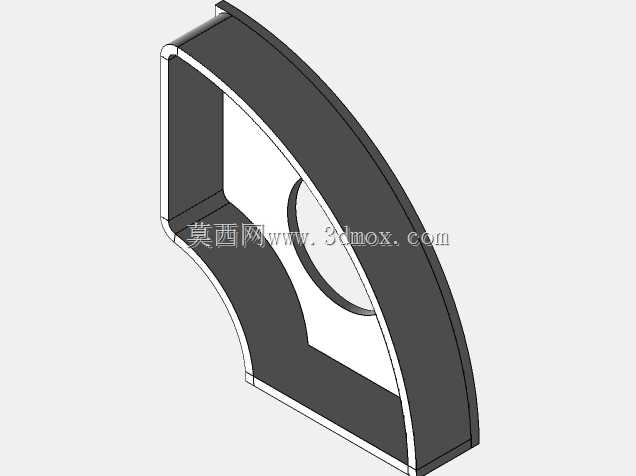

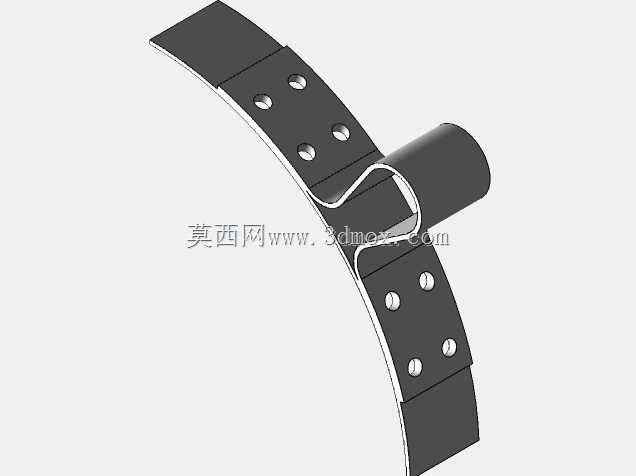

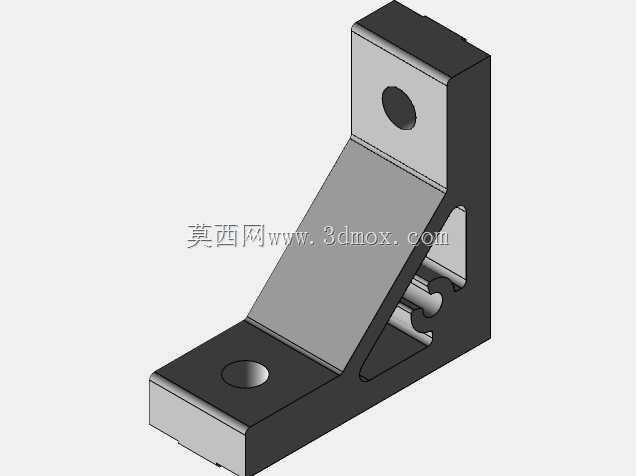

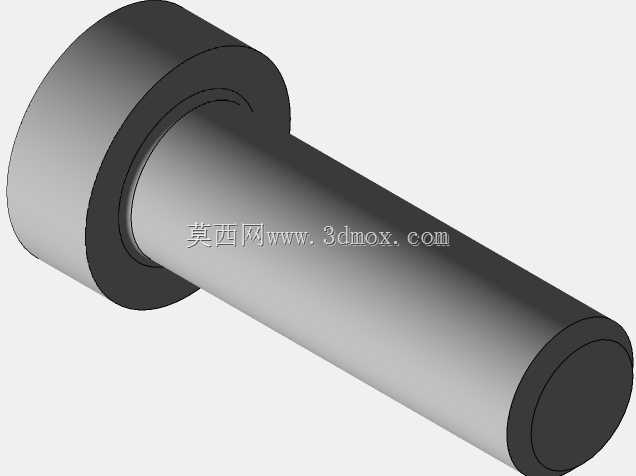

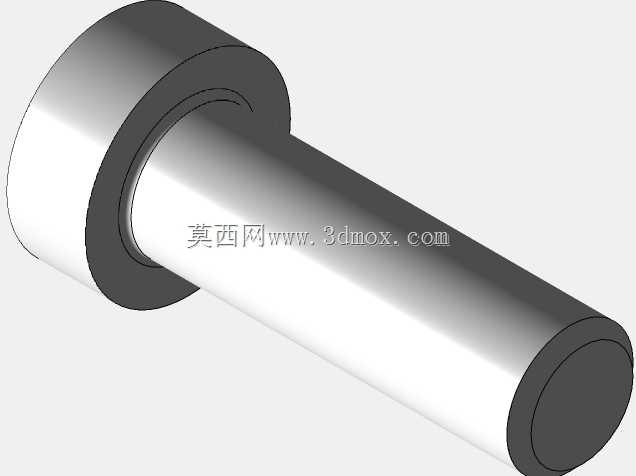

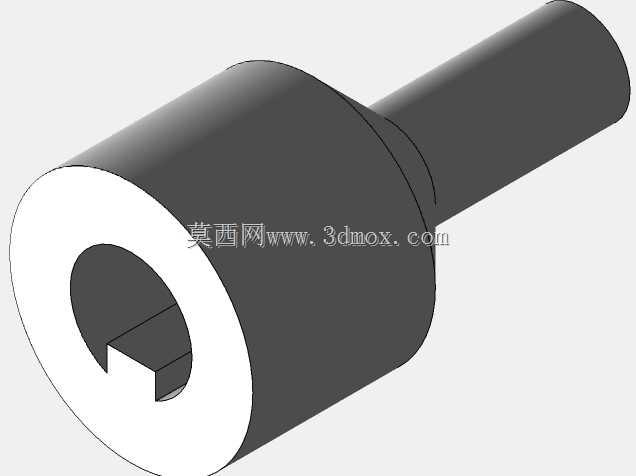

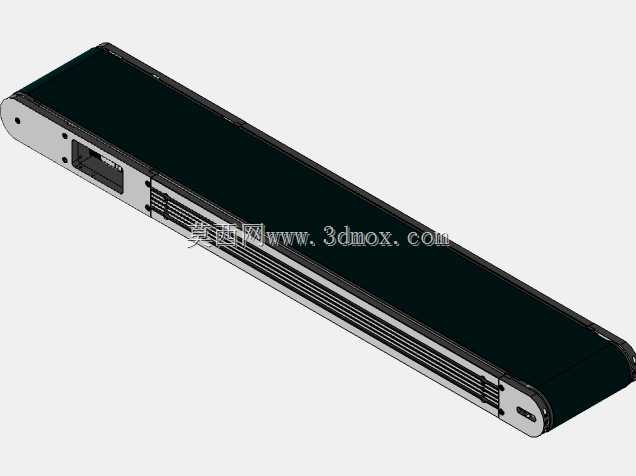

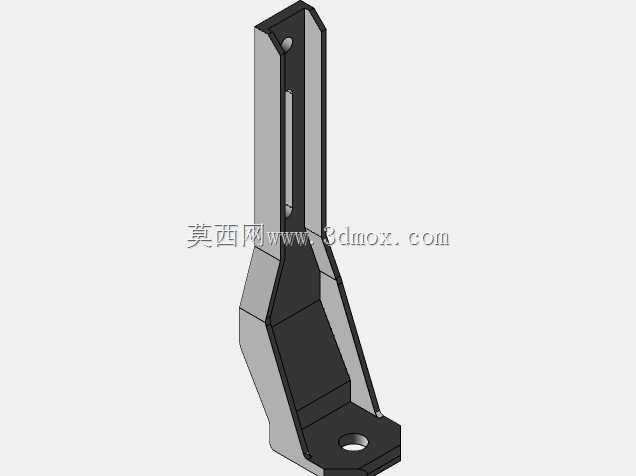

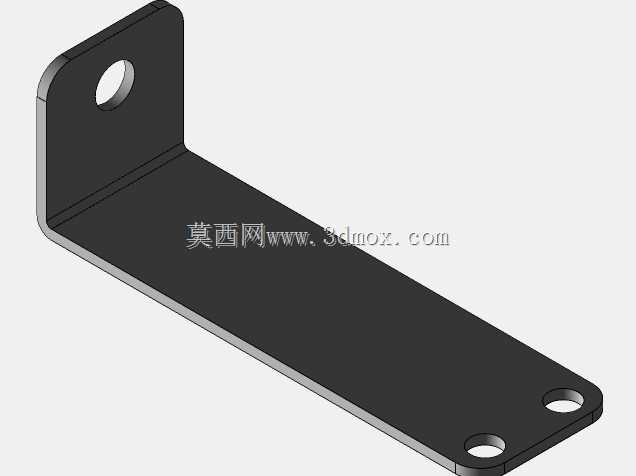

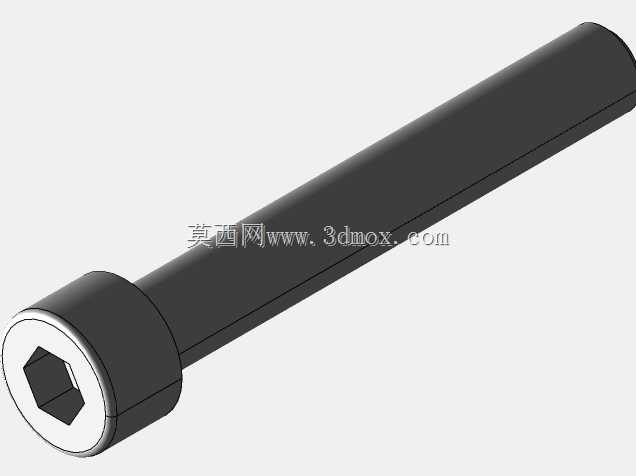

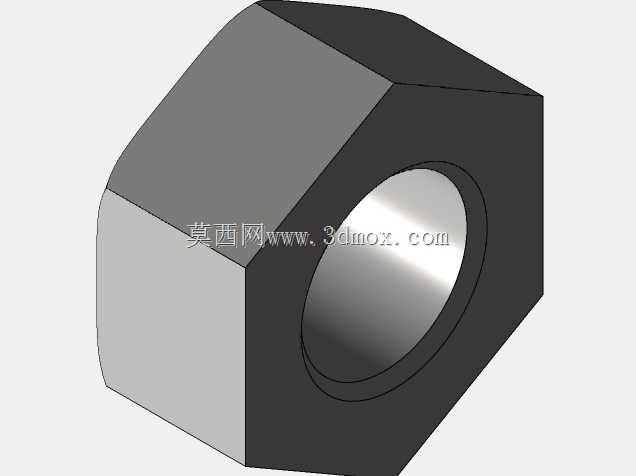

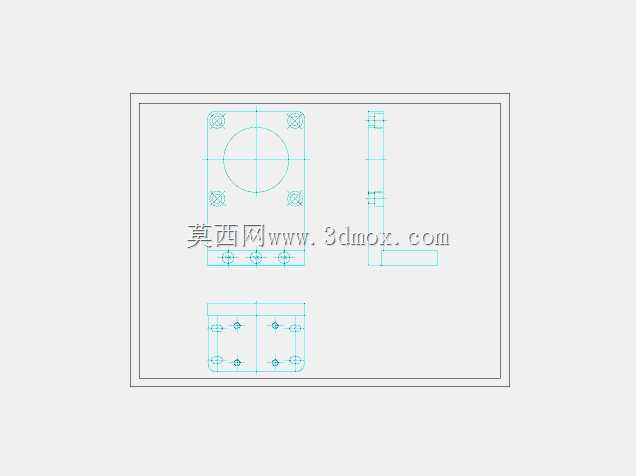

　　模块的输送衔接部分采用标准输送链板接口，可对接宽度为82mm、100mm的常规瓶装线输送链，安装基面的固定孔位采用长圆孔设计，允许在安装时进行±15mm的位置微调，抵消现场安装时的基础施工误差，不需要重新加工安装孔位就能完成模块固定。从安装边界来看，该模块整体横向占用空间控制在1200mm以内，纵向深度为650mm，上方预留了200mm的管路走线空间，可兼容食品级输送管、气动管路的排布需求，模块底部设置了可调高度支撑脚，调节行程为50mm，可适配不同高度的现有生产线输送面高度差，不需要额外垫高或裁切支撑结构。

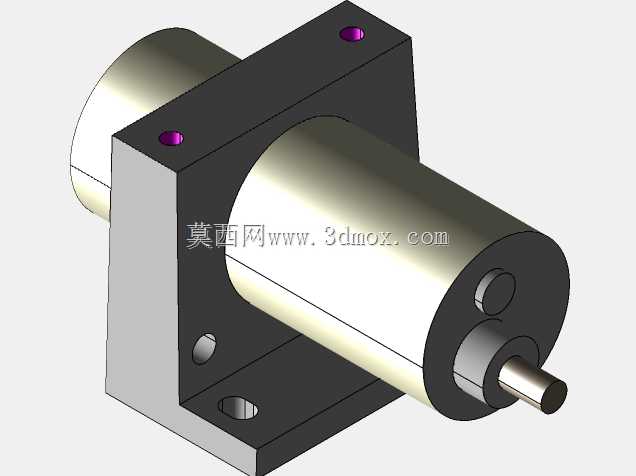

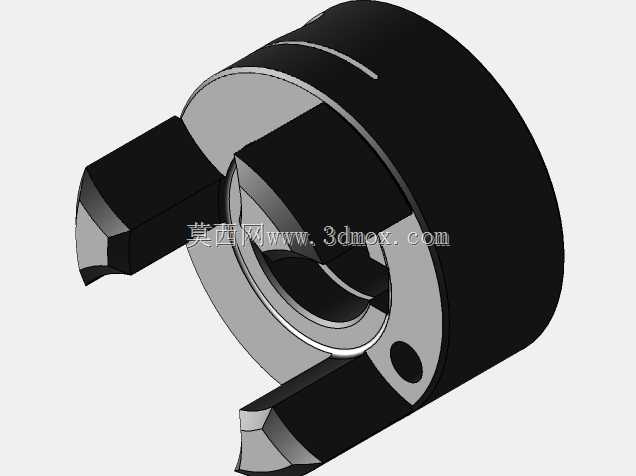

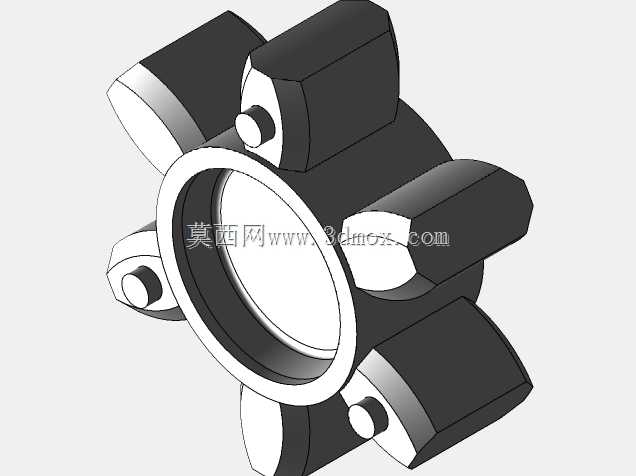

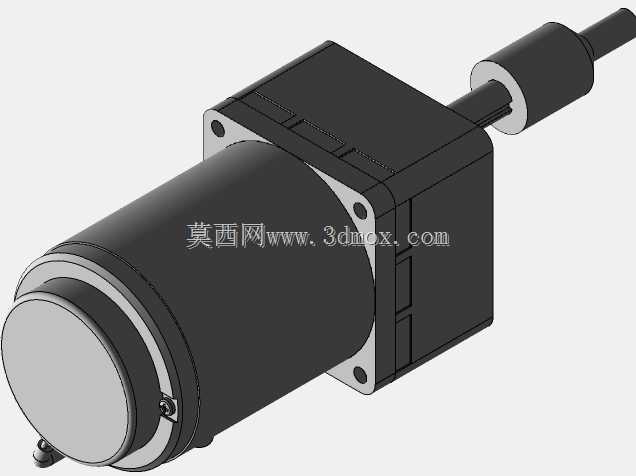

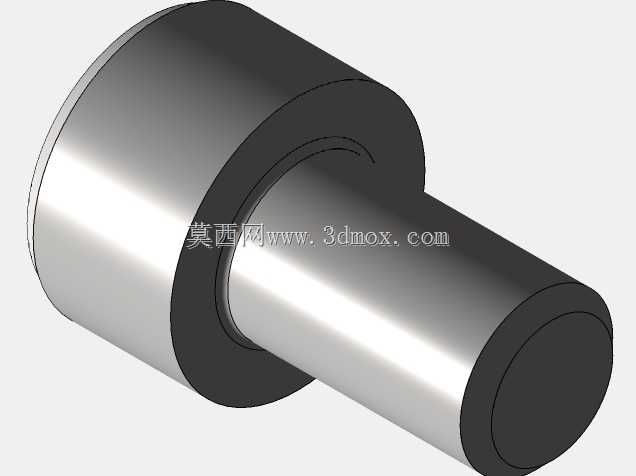

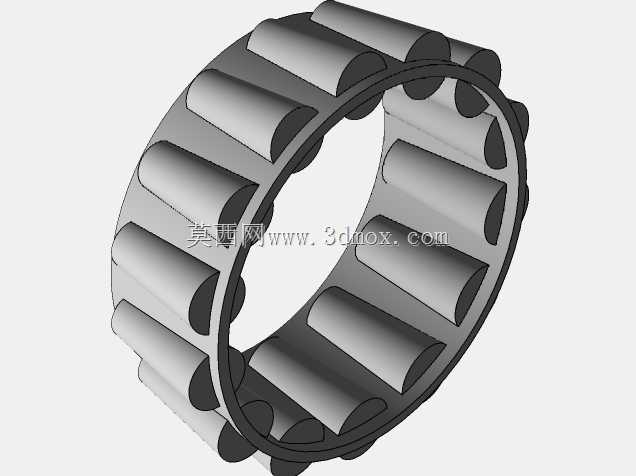

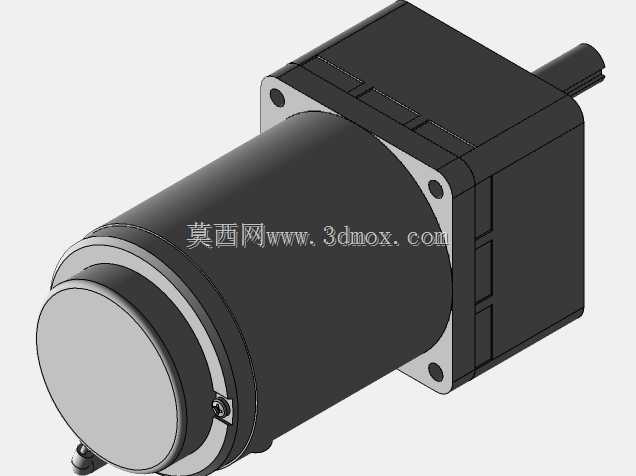

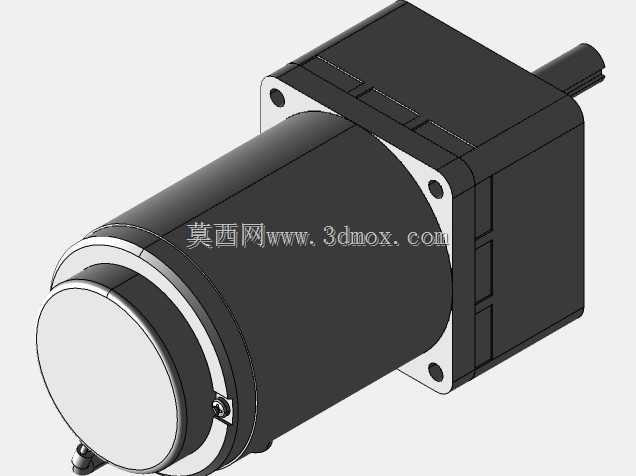

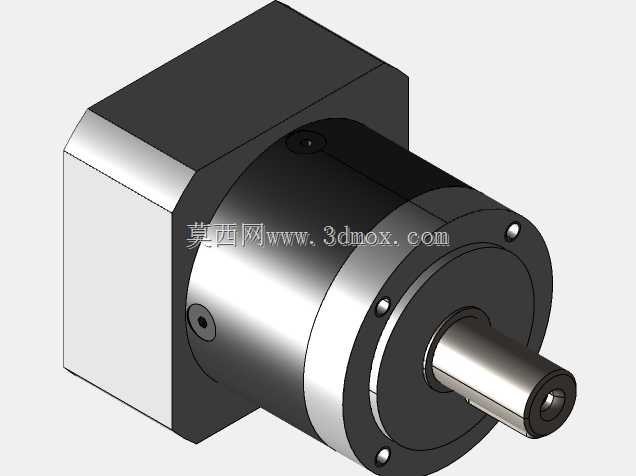

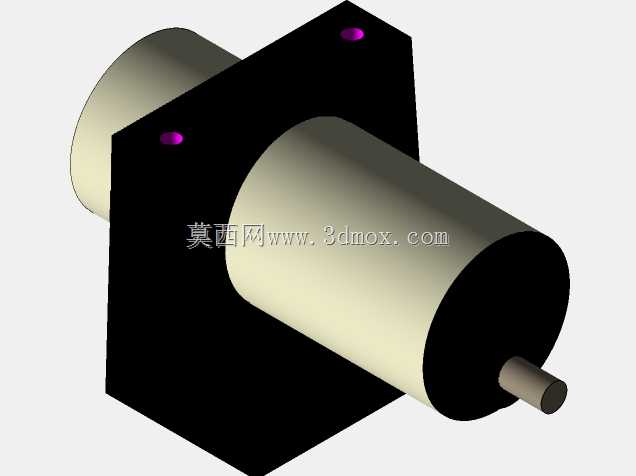

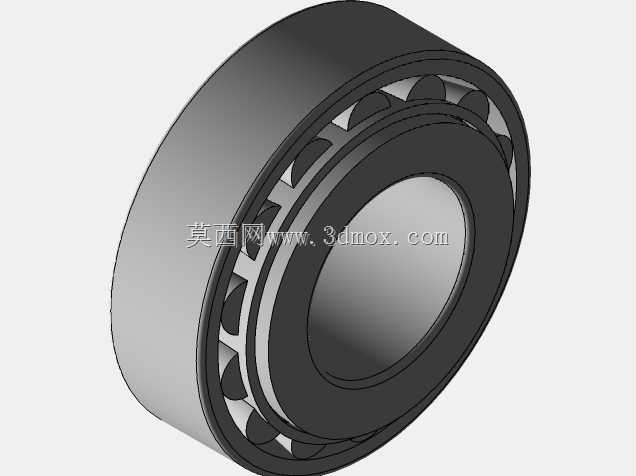

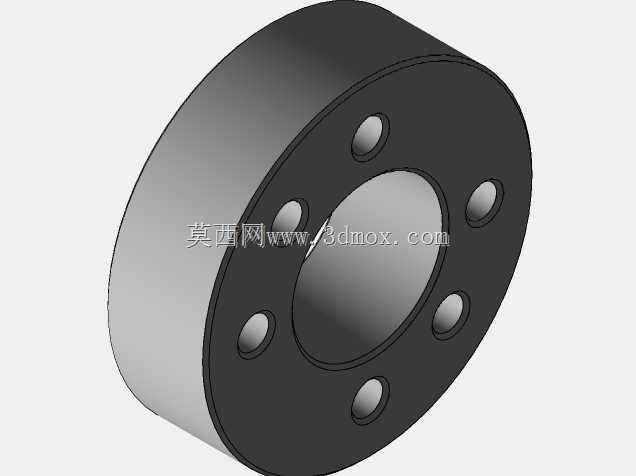

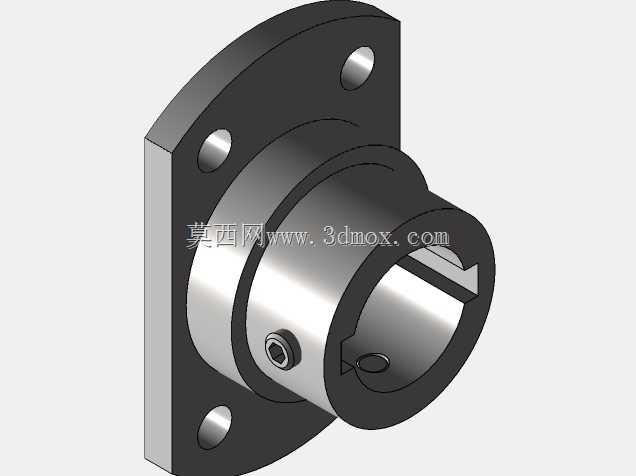

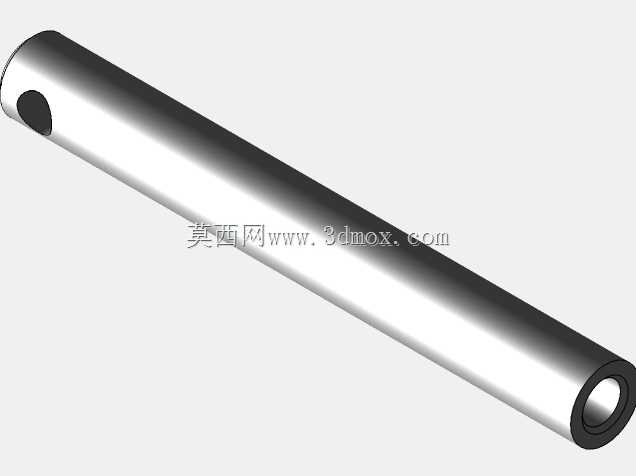

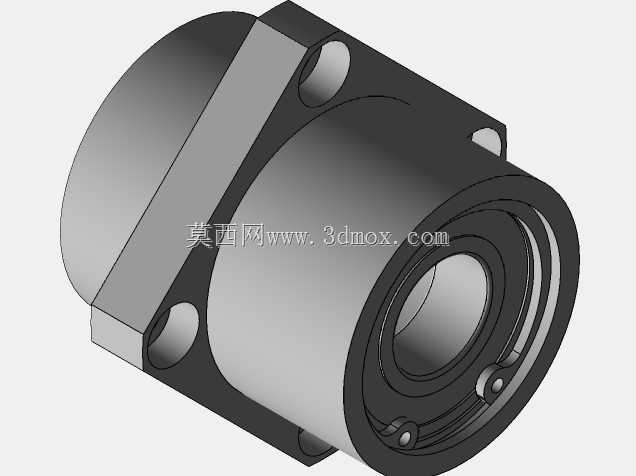

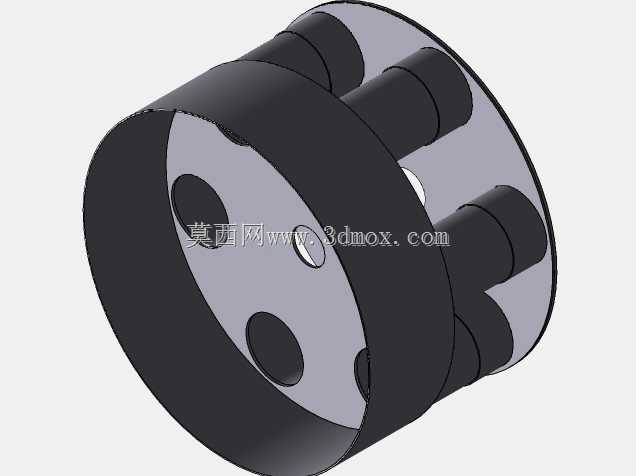

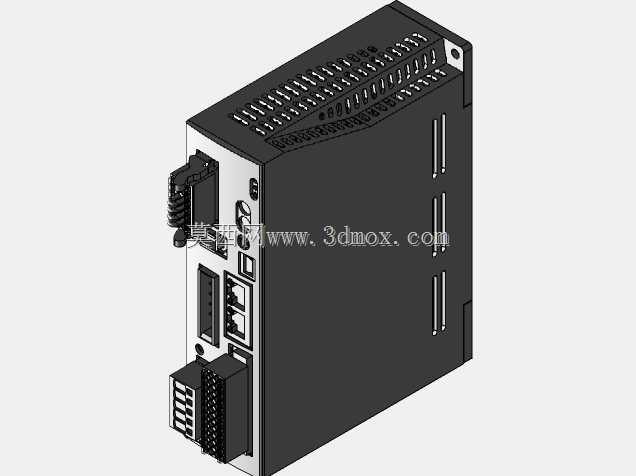

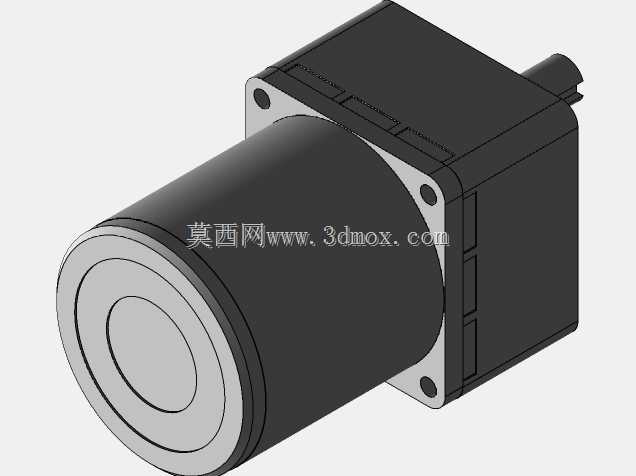

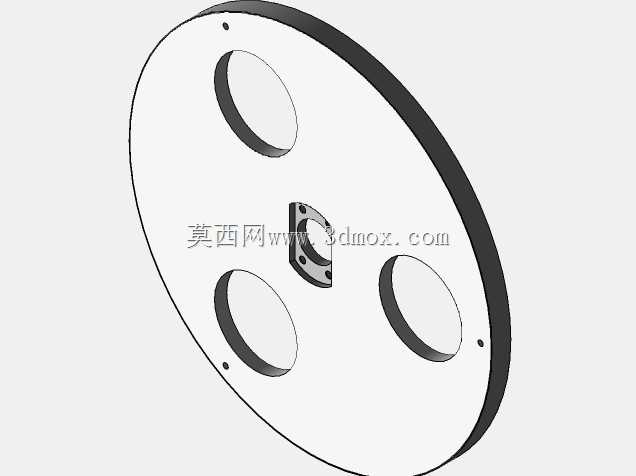

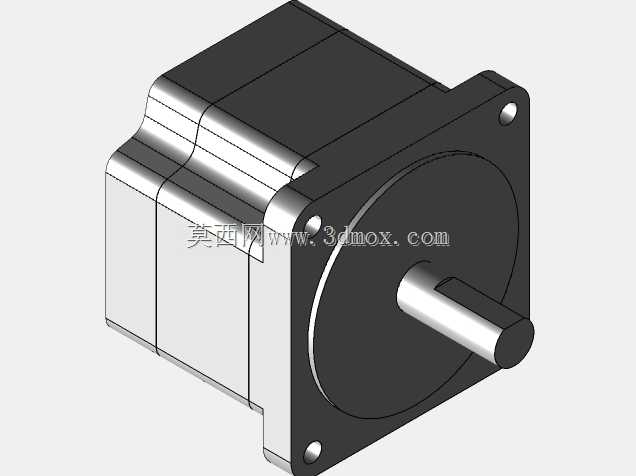

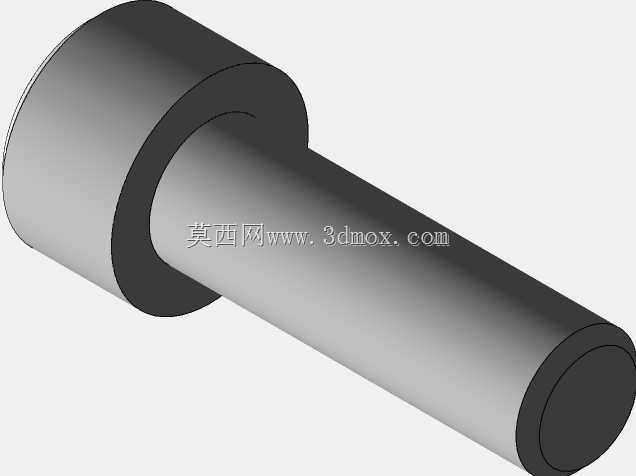

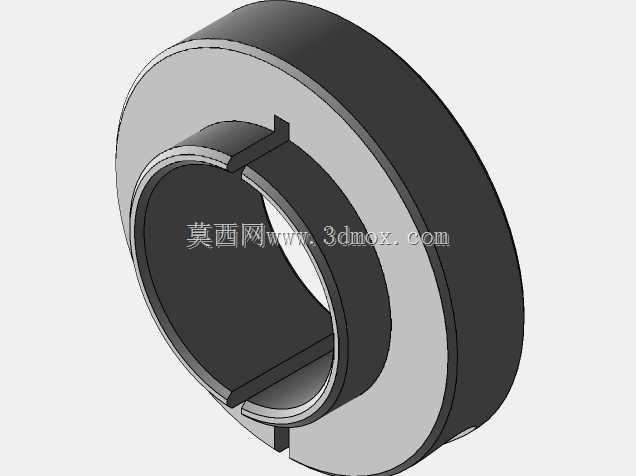

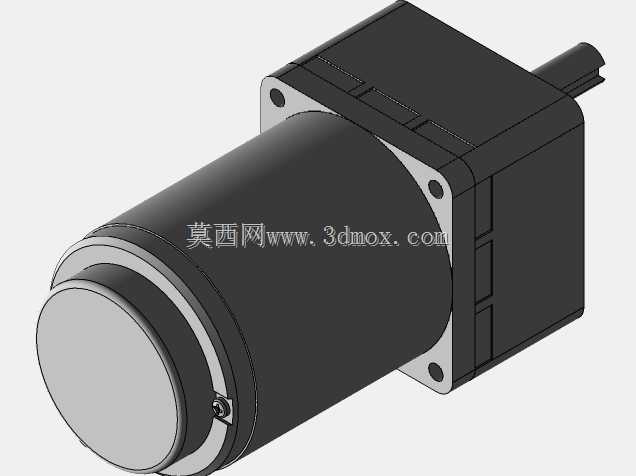

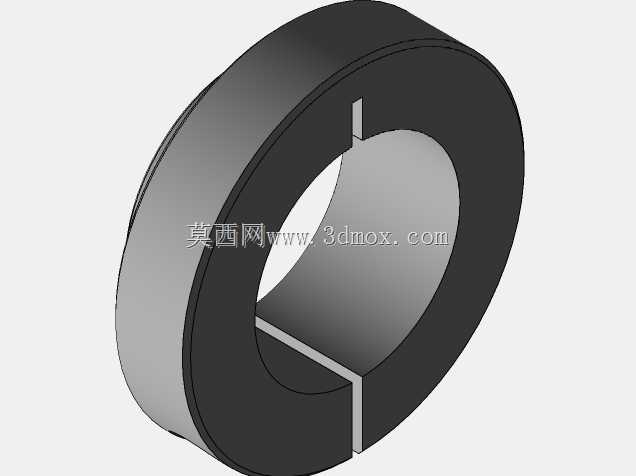

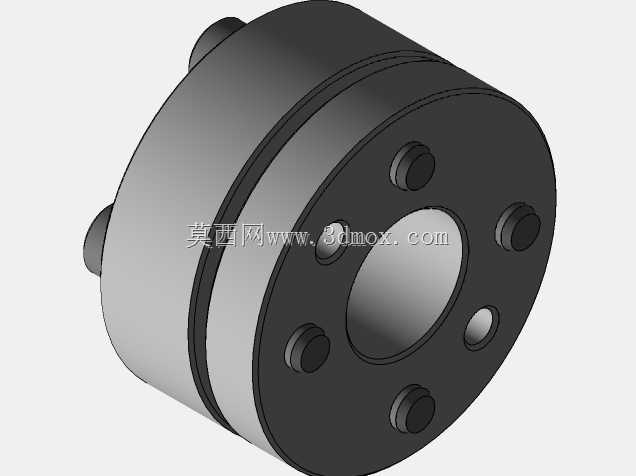

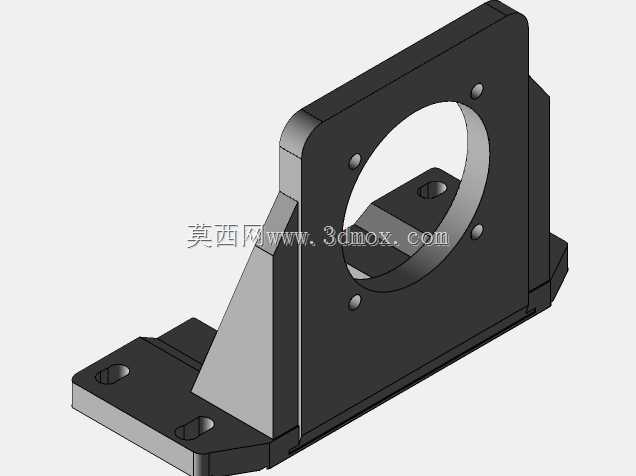

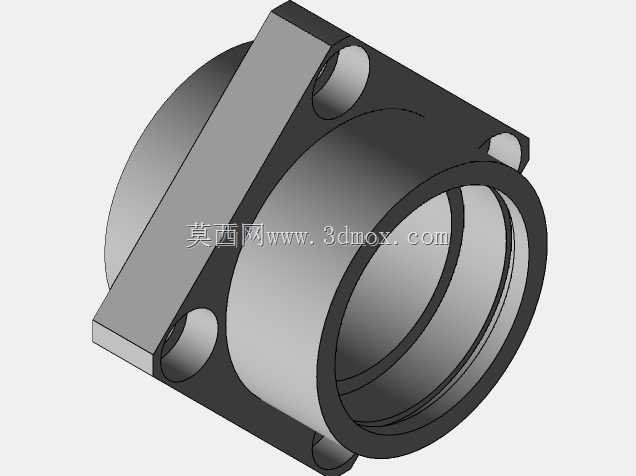

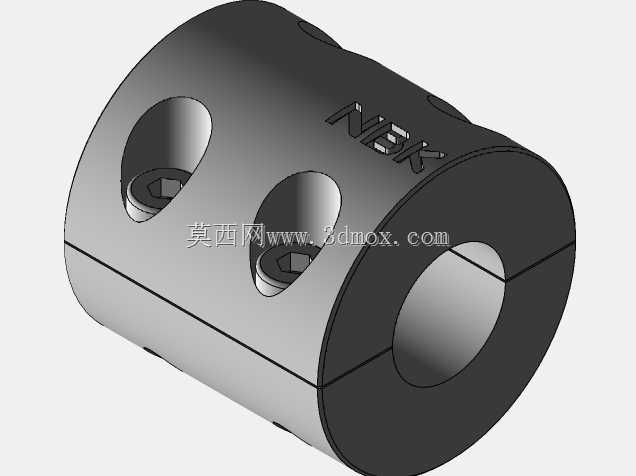

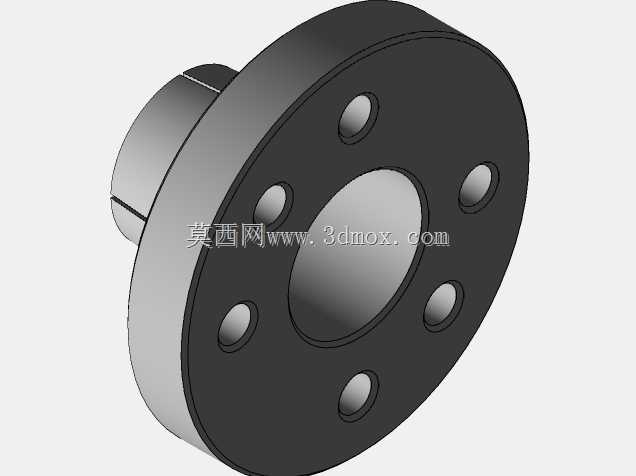

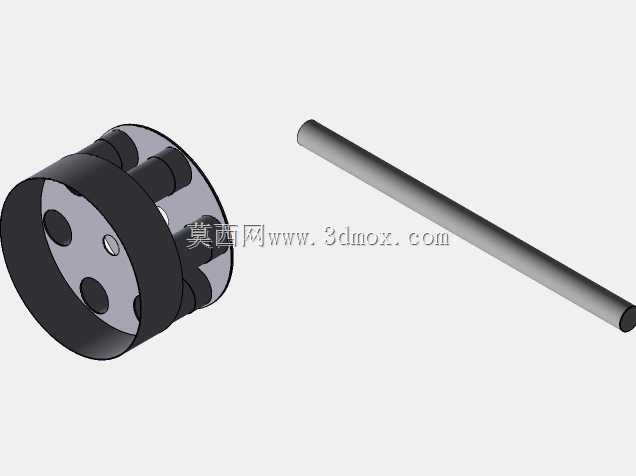

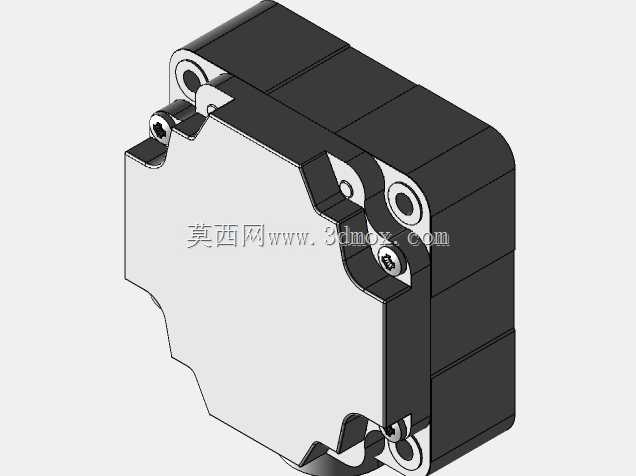

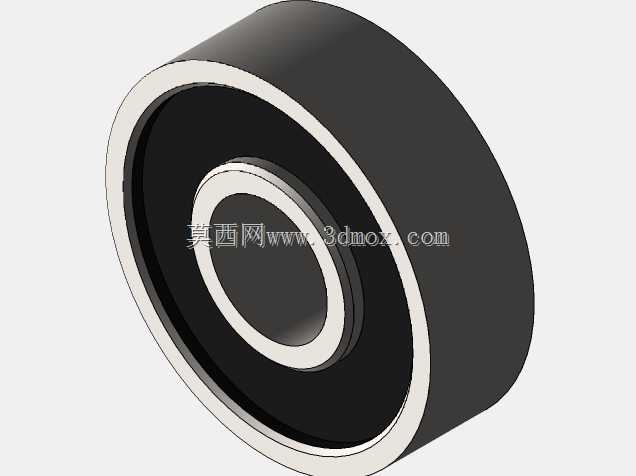

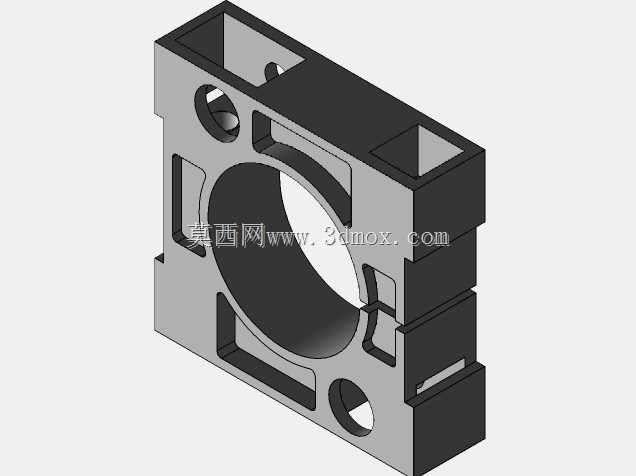

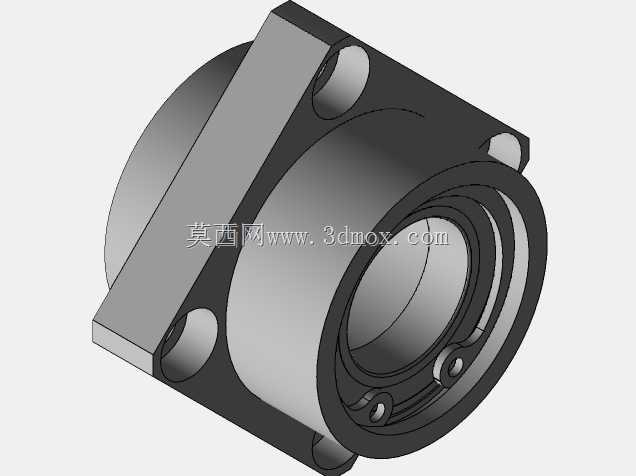

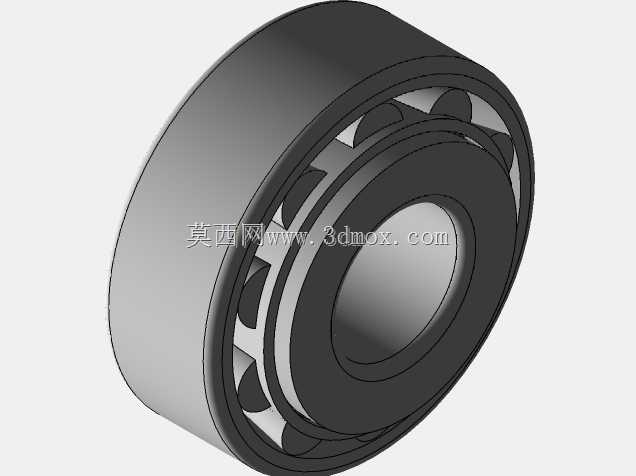

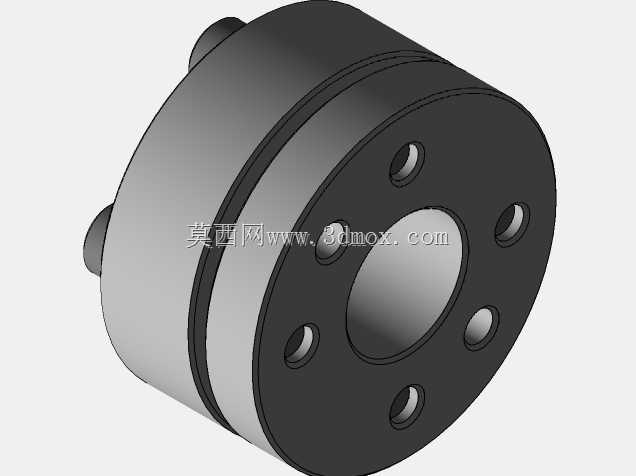

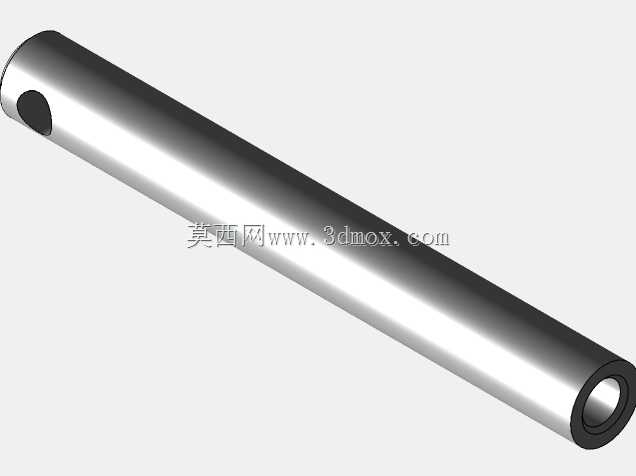

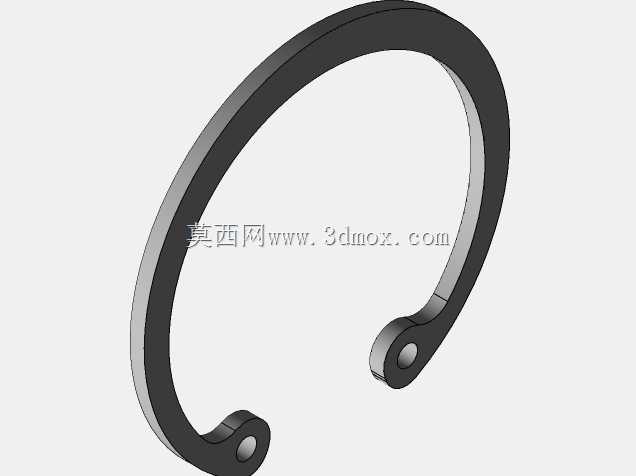

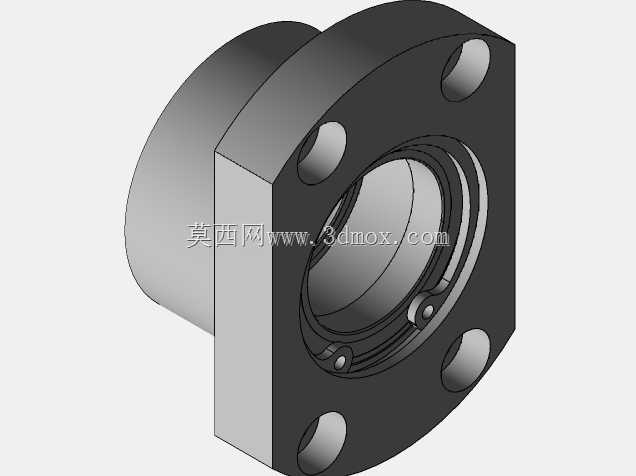

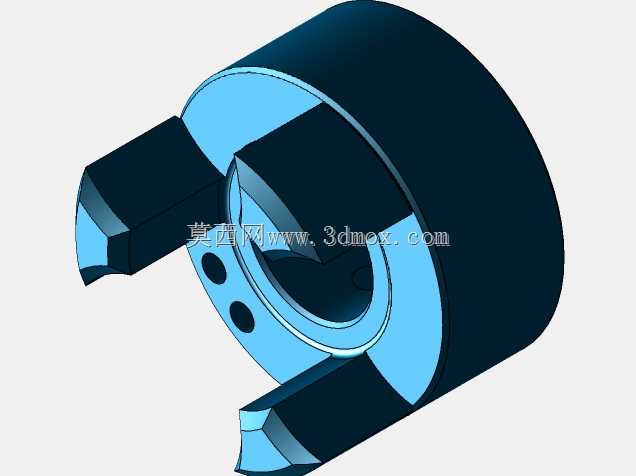

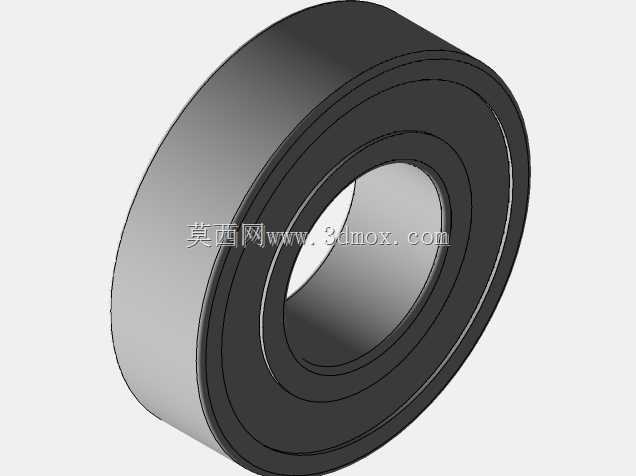

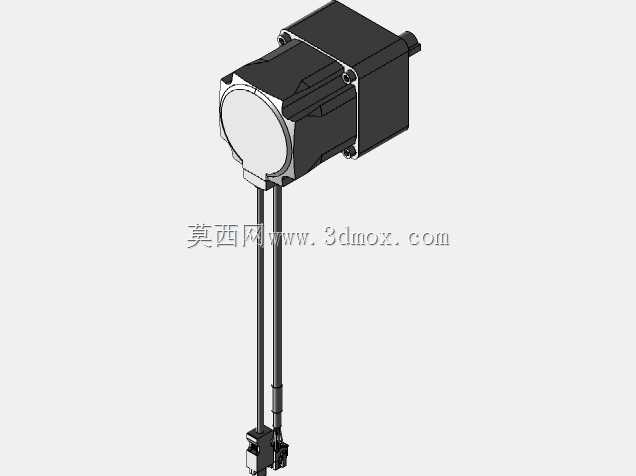

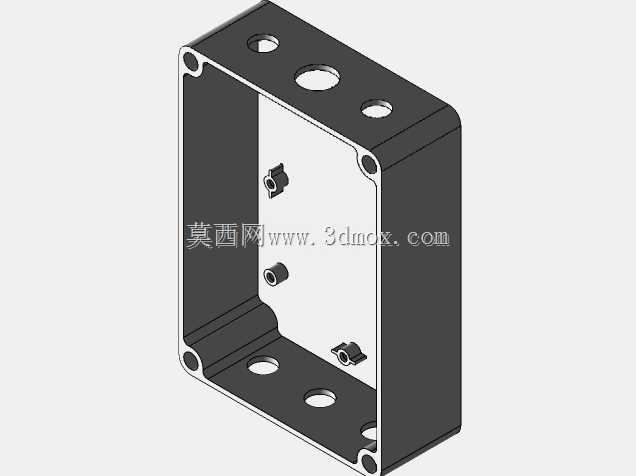

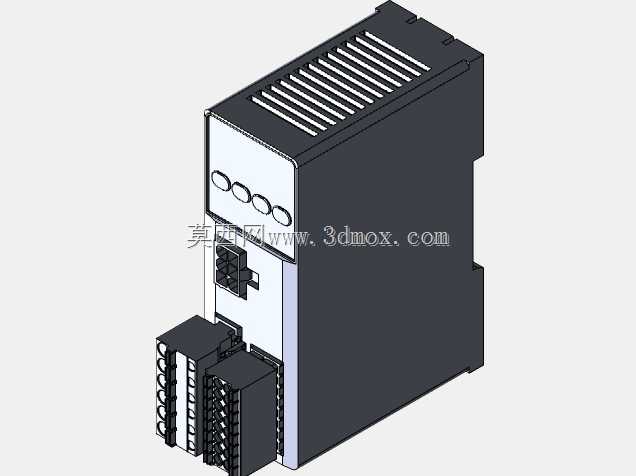

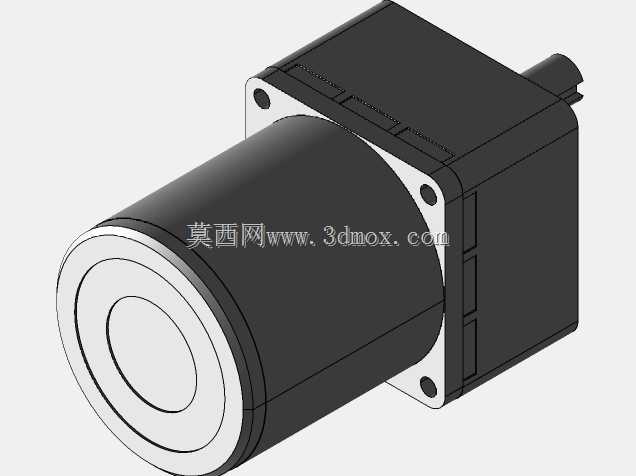

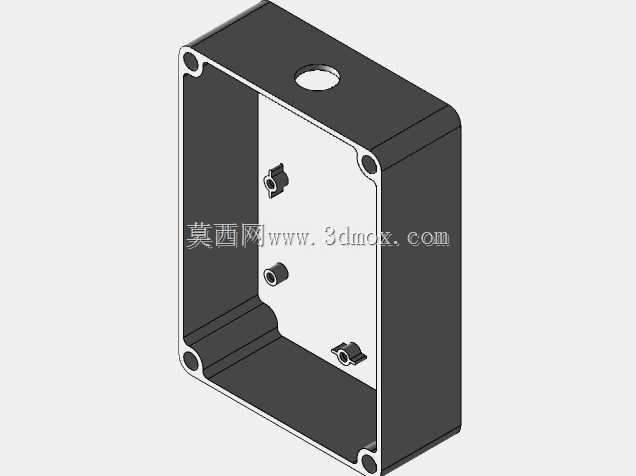

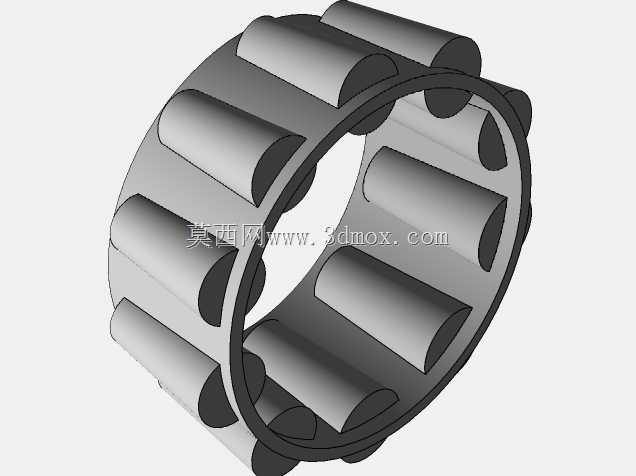

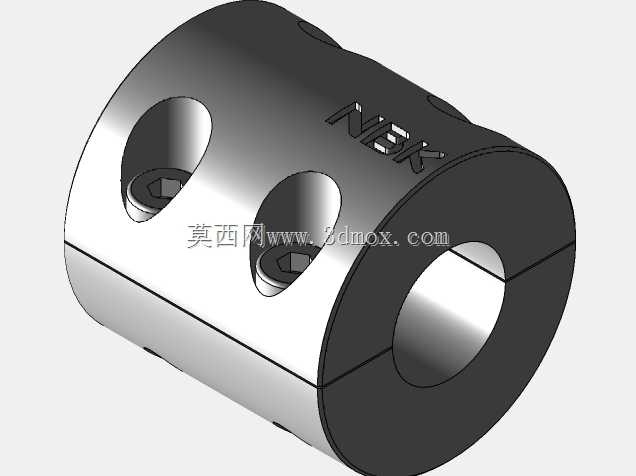

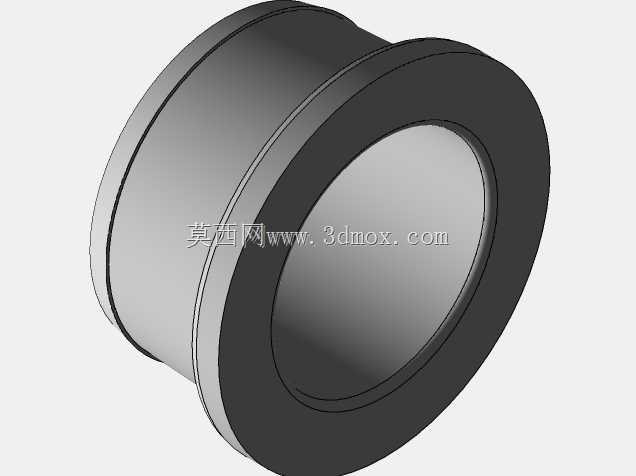

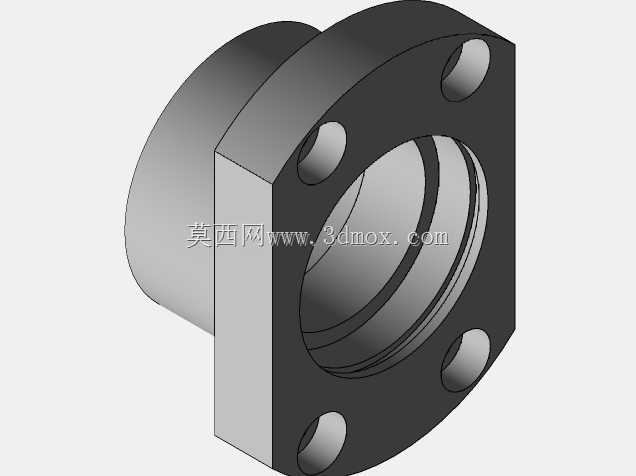

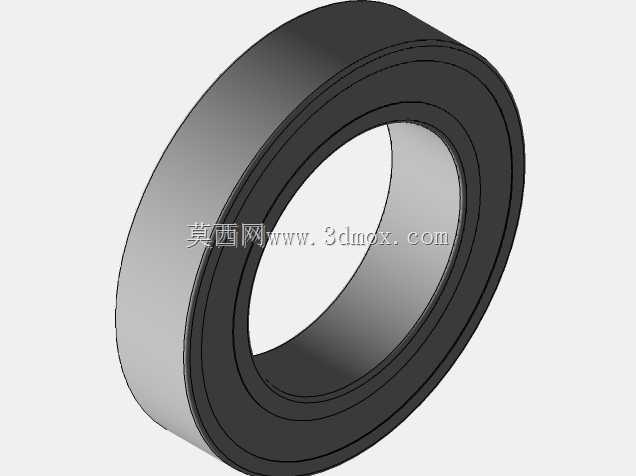

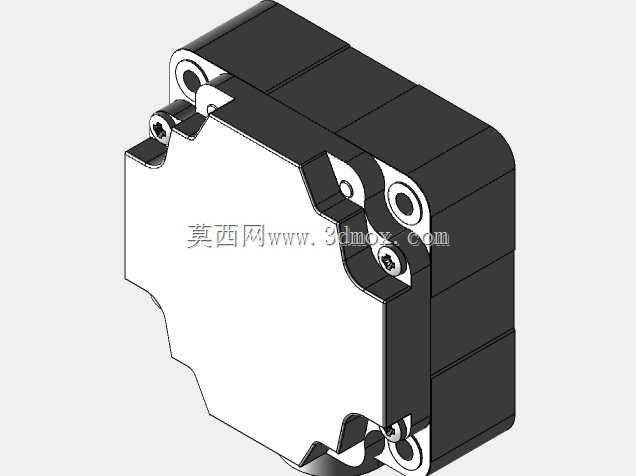

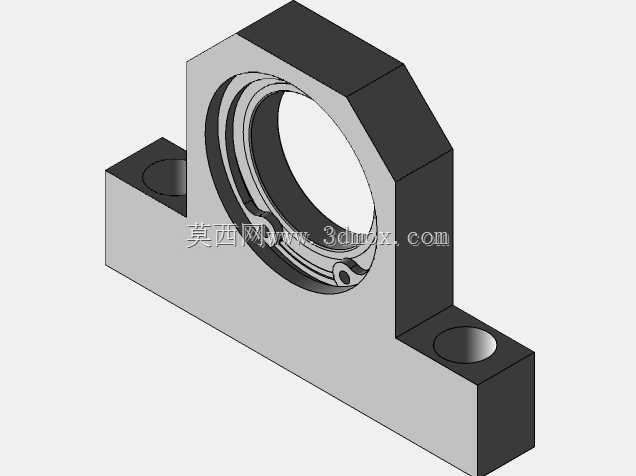

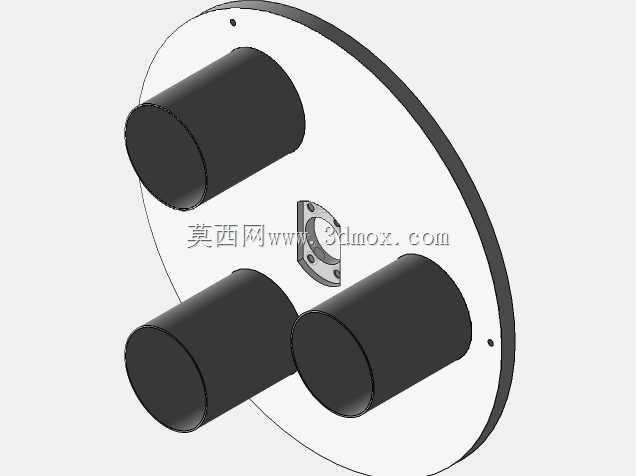

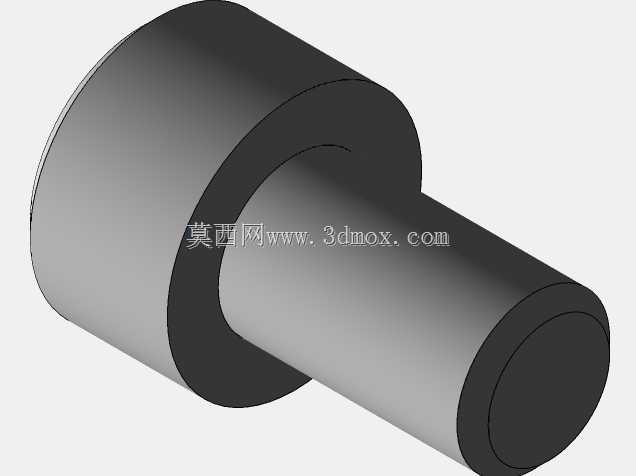

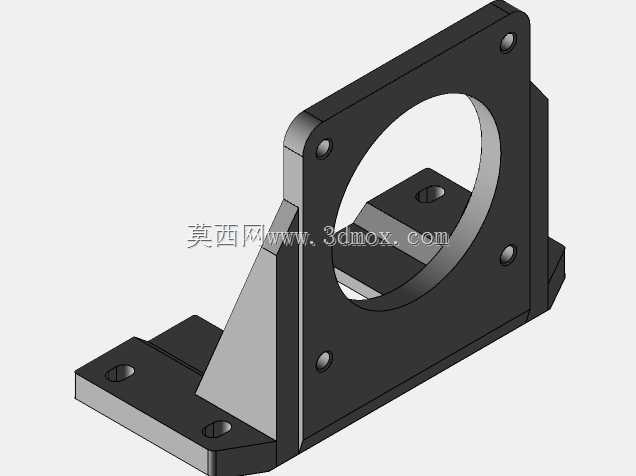

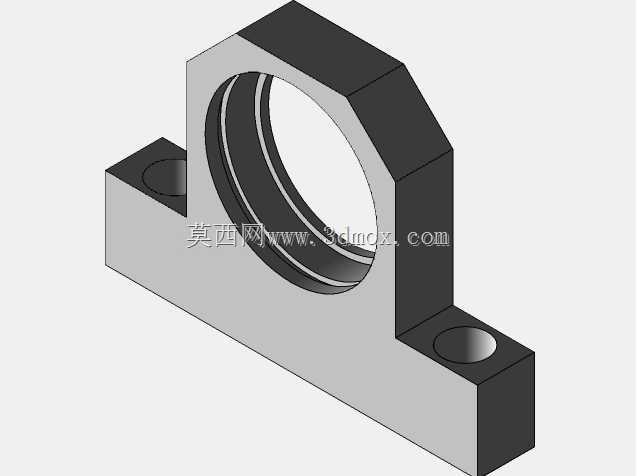

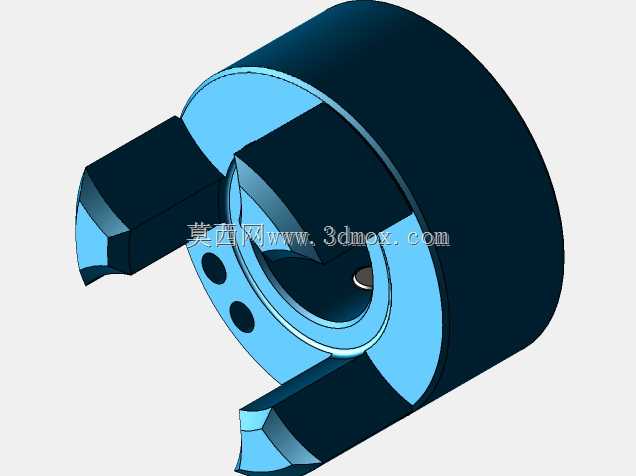

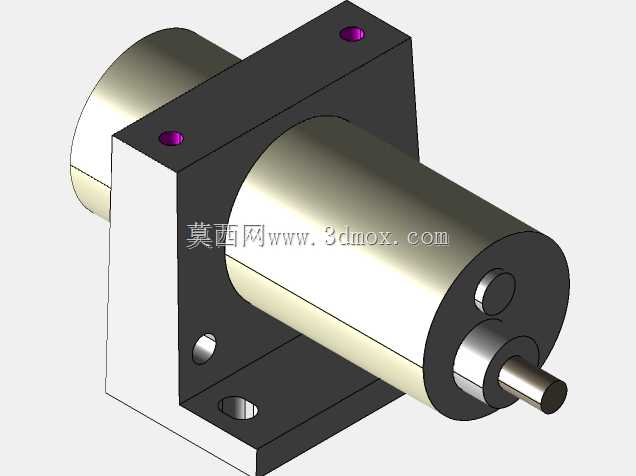

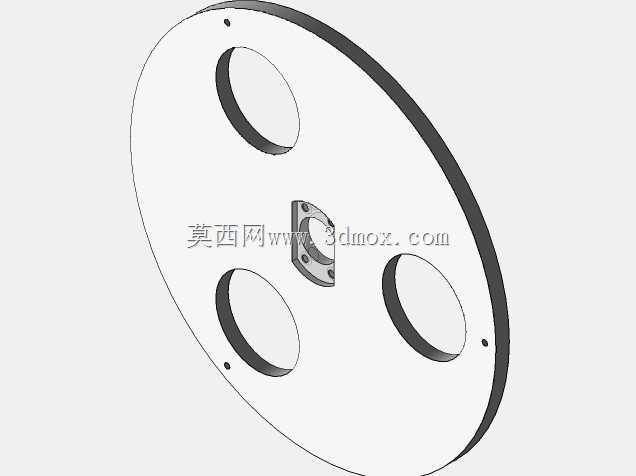

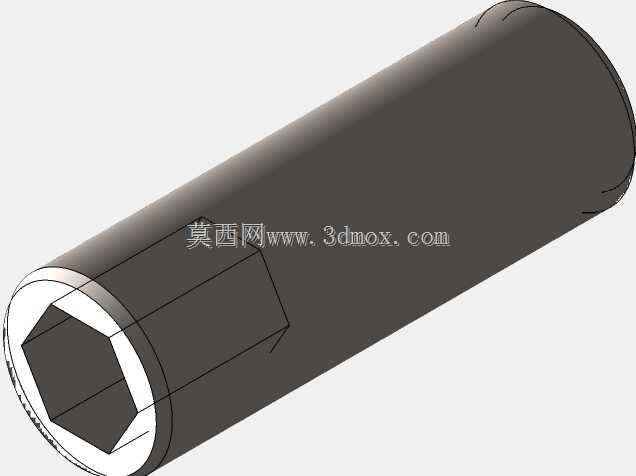

　　在功能拓展性上，该模块预留了多组灌装头的安装位，可根据产能需求配置2头、4头、6头的灌装组件，单头灌装量调节范围覆盖50ml到2000ml，可满足从小容量口服液到大容量瓶装洗剂的不同灌装需求，模块的驱动部分采用标准化的气动与电动组合驱动，所有运动副都预留了润滑注油口，日常维护时不需要拆解主体结构就能完成润滑保养，降低设备运维的时间成本。考虑到食品、医药类生产场景的卫生要求，该模块与物料、瓶身接触的部分都采用易拆卸的结构设计，不需要专用工具就能快速拆解接触件进行清洗消毒，符合食品接触材料的结构设计要求，避免物料残留导致的微生物超标问题。在实际产线适配中，该模块可兼容常压灌装、负压灌装两种不同的灌装工艺接口，只需要更换对应的灌装阀组件就能切换工艺模式，不需要改动主体支撑结构，对于多品种小批量的瓶装生产场景，能大幅减少换产时的结构调整工作量，缩短换产等待时间。模块的走线槽采用全封闭设计，可将动力线缆、信号线缆与流体管路完全分隔，避免管路渗漏导致的线缆短路风险，同时所有外露的结构边角都做了圆弧倒角处理，避免现场操作人员调试、维护时发生磕碰划伤，符合机械设备安全设计的相关要求。
