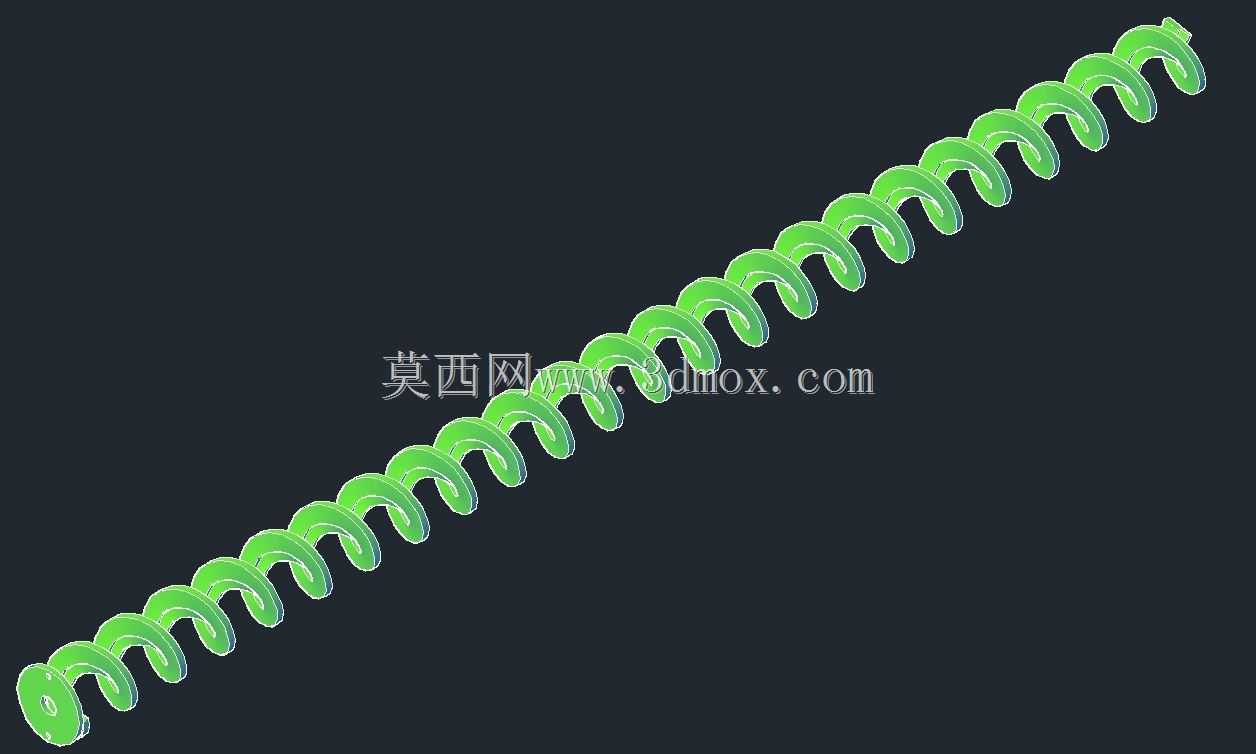

螺旋输送机等螺距连续输送螺旋叶片结构

项目分类:输送机 发布时间:2025-09-16 ID:1076137
  • 螺旋输送机等螺距连续输送螺旋叶片结构
  • 螺旋输送机等螺距连续输送螺旋叶片结构

在散料连续输送的工程场景里,螺旋叶片是决定输送效率、物料适配性的核心构件,不同于常规紧固件类螺丝结构,本次建模的连续等距螺旋叶片,是水平、小倾角螺旋输送机的核心做功部件,主要适配粉状、颗粒状、小块状散料的密闭输送作业,常见于粮食仓储转运、建材粉料输送、化工散料投料、污水处理栅渣输送等工况,这类构件的建模精度直接影响后续螺旋轴的动平衡表现、叶片与机壳的间隙控制,以及实际运行时的物料卡滞概率。

设计这类螺旋叶片时,首先要明确输送物料的堆积密度、磨琢性、含水率等核心参数,这些参数直接决定叶片的厚度选择、螺距与叶片直径的比值设定:针对磨琢性强的物料比如矿渣、砂石料,叶片厚度需适当加大,螺距通常取叶片直径的0.8倍左右,避免物料在输送过程中被过度挤压产生结块;针对流动性好的粮食、塑料颗粒类物料,螺距可适当放大至直径的1倍,提升单位时间内的输送容积效率。建模过程中采用螺旋扫掠的基础逻辑,先确定螺旋轴的公称直径,再根据输送量要求确定叶片外径,扫掠路径的螺旋升角需要结合物料的安息角调整,确保物料在叶片推动下沿轴向移动而非随叶片做圆周空转,这也是很多新手建模时容易忽略的点——只做外形匹配却忽略螺旋升角的工程合理性,导致模型导入工程分析后出现输送效率计算偏差。

从安装边界来看,这类连续螺旋叶片需要与中心轴做满焊固定,叶片外沿与U型或圆型机壳的单边间隙通常控制在3-10mm区间,间隙过小会因为加工、安装误差导致叶片刮蹭机壳,运行时产生异响甚至壳体磨损;间隙过大则会在底部残留物料,尤其是含水率偏高的粘性物料,长期残留会结块硬化,增大运行阻力甚至卡停螺旋轴。建模时需要预留出叶片与中心轴连接的焊接坡口位置,同时在叶片两端的止挡位置做圆弧过渡,避免应力集中导致叶片根部在长期交变载荷下出现焊缝开裂。

实际工程应用中,这类等螺距连续螺旋不适用于大倾角(倾角超过20度)的输送场景,大倾角输送需要采用变螺距或者带断式桨叶的螺旋结构,而本次建模的连续螺旋结构,在水平布置时的输送稳定性最优,运行时的动平衡更容易校准,因为整段叶片的质量分布均匀,只要中心轴的同轴度控制在公差范围内,长距离输送时的振动幅度可以控制在允许范围内。建模时还需要考虑叶片的加工工艺可行性,目前行业内这类螺旋叶片的加工主要有单片焊接、整体冷轧、缠绕成型三种工艺,不同工艺对应的建模细节有差异:冷轧成型的叶片厚度均匀,表面光滑,建模时不需要额外留焊接拼接缝;单片冲压焊接的叶片则需要在每段叶片的对接位置预留焊接余量,避免拼接时出现螺距累积误差。

很多结构设计人员在做螺旋输送机选型建模时,容易直接调用通用螺旋模型而忽略实际工况的适配性,比如输送易缠绕的生活垃圾、秸秆类物料时,连续整面叶片会出现物料缠绕挂接的问题,这时候就需要在叶片表面做断续齿形结构,但针对常规无缠绕的散料,本次建模的连续光滑螺旋叶片的输送效率最高,运行阻力最小,维护成本也最低。从尺寸链的角度看,螺旋叶片的螺距累积公差需要控制在每米±2mm以内,整根螺旋轴的长度方向螺距总公差不能超过±5mm,否则会出现物料在某一段堆积,导致驱动电机负载波动过大,严重时会烧毁电机或者扭断螺旋轴,建模时通过参数化驱动螺旋线的圈距,可以快速调整螺距参数,匹配不同输送量的设计要求,不需要重复绘制草图,这也是三维参数化建模在这类通用输送构件设计中的核心优势——可以通过调整核心参数快速生成适配不同工况的模型,大幅缩短设计周期。

另外,在做整机装配建模时,螺旋叶片的安装位置需要与两端的端盖密封件、中间吊挂轴承做位置避让,尤其是长距离螺旋输送机需要设置中间吊挂轴承来支撑长轴,避免轴体绕度过大,这时候对应位置的螺旋叶片需要断开预留轴承安装空间,本次建模的整段连续螺旋适用于输送长度不超过6米的短距离螺旋输送机,不需要设置中间吊挂,整根轴的刚性可以满足运行要求,不会出现轴体挠曲变形刮蹭壳体的问题。叶片的表面粗糙度也需要结合物料特性考虑,输送粘性物料时叶片表面需要做抛光处理,降低物料粘附概率,建模时可以通过表面纹理设置来体现不同的表面处理要求,为后续的工程出图、加工制造提供准确的参考依据。
