窄体长距离柔性输送设备结构设计

在食品包装、电子元器件组装、小型五金件分拣这类对输送路径灵活性要求较高的生产场景里，传统刚性皮带输送机往往受限于固定机架的转弯半径、安装空间约束，很难适配车间内错落排布的加工工位，而这类窄型柔性输送结构刚好能填补这类场景的应用空白。从实际落地的工况来看，这类输送设备主要承担小尺寸、重量较轻的工件在多工位间的流转传递，不需要额外搭配复杂的转向接驳机构，单条线体就能完成水平、小角度爬升甚至螺旋路径的输送，能大幅缩减车间内输送线的占地空间，尤其适合老车间改造、工位排布紧凑的离散型生产场景。

从结构设计的逻辑来看，整个线体采用模块化的链板拼接思路，每一节链板都通过铰接销轴与相邻链板连接，铰接位置预留了足够的转动间隙，既保证链板在直线段运行时的平整度，也能让线体在水平、垂直两个维度实现小半径转弯，不会出现卡滞、跳齿的问题。驱动端布置在线体的一端，采用链轮与链板侧边的啮合齿配合传动，相比传统皮带的摩擦传动，这种啮合传动的方式不会出现打滑丢转的问题，输送速度的控制精度更高，能精准匹配上下游加工设备的节拍，哪怕是频繁启停的工况下，也能保证工件输送位置的一致性。

线体的侧边框架采用轻量化的型材拼接结构，不需要额外焊接大型机架，安装时只需要根据现场的排布路径固定支撑脚即可，支撑脚的高度可以在一定范围内调节，能适配车间地面不平整的安装条件，也能对接不同高度的加工设备进料口。从安装边界来看，这类窄型柔性输送机的宽度尺寸控制得比较紧凑，整体宽度远小于同输送能力的皮带输送机，在狭窄的设备间隙里也能布置，线体的最小转弯半径可以做到线体宽度的数倍，哪怕是在车间立柱、设备拐角的位置，也能顺着空间轮廓排布，不需要额外预留大的转弯空间。

在功能特性上，链板的表面做了防滑处理，输送小工件时不会因为线体转弯、启停出现工件滑移掉落的问题，链板之间的拼接缝隙控制在极小的范围内，不会卡入细小的螺丝、电子引脚这类小尺寸工件，日常清理维护时只需要拆下末端的快拆挡板，就能对链板表面进行清洁，不需要拆解整个线体结构。张紧机构布置在驱动端的对侧，采用可调式的张紧滑块，只需要调节两侧的张紧螺栓就能调整链板的张紧度，日常维护的操作门槛很低，不需要专业的工装就能完成常规保养。

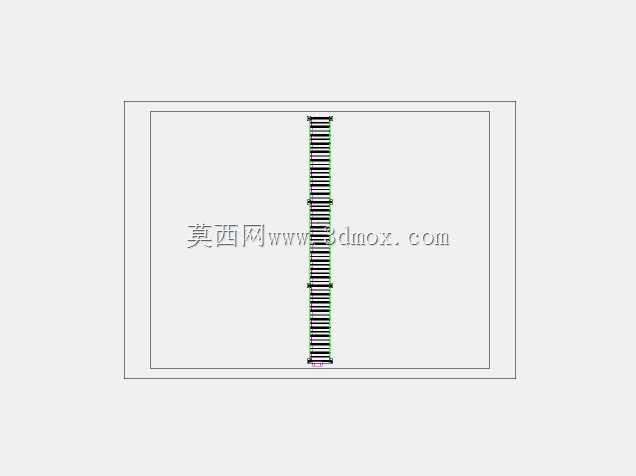

从建模的细节来看，整个结构的铰接配合位置都预留了合理的装配间隙，链板与侧边导向条之间的间隙控制在不会出现卡滞、也不会出现过大晃动的范围，链轮的齿形参数完全匹配链板的啮合尺寸，转动过程中不会出现干涉、跳齿的问题。支撑脚的底部设计了防滑减震垫，设备运行时的震动和噪音都能控制在较低的水平，适合在对环境噪音有要求的精密组装车间使用。线体的驱动端预留了电机安装位，可以根据实际的输送长度、负载重量匹配不同功率的减速电机，短距离轻载的场景甚至可以搭配小型调速电机，实现输送速度的无级调节，适配不同生产节拍的需求。

这类柔性输送结构在实际应用中，还可以根据需求在侧边加装挡边、工装定位板、传感器安装位，实现工件的定位、分拣、姿态调整等附加功能，不需要对主体结构做大幅修改，模块化的设计让线体的拓展性很强，不管是短距离的工位间接驳，还是长距离的跨区域物料流转，都能通过增减链板节数、调整支撑位置来快速适配，相比定制化的刚性输送线，设计和安装的周期都能大幅缩短，也能更好地应对后续生产布局调整的需求。
