桌面级封闭式FDM熔融沉积成型3D打印设备

这款桌面级封闭式FDM打印设备，主要面向小尺寸原型件打样、创客创意制作、教学实训场景使用，日常可完成PLA、ABS等常见热塑性耗材的熔融沉积成型作业，能满足结构件外观验证、小批量定制零件制作、学生建模实操训练等实际需求，相比工业级大型打印设备，它的占地尺寸更小，对放置空间的要求更低，适合放置在普通办公桌面、实训操作台、个人工作室台面上使用。

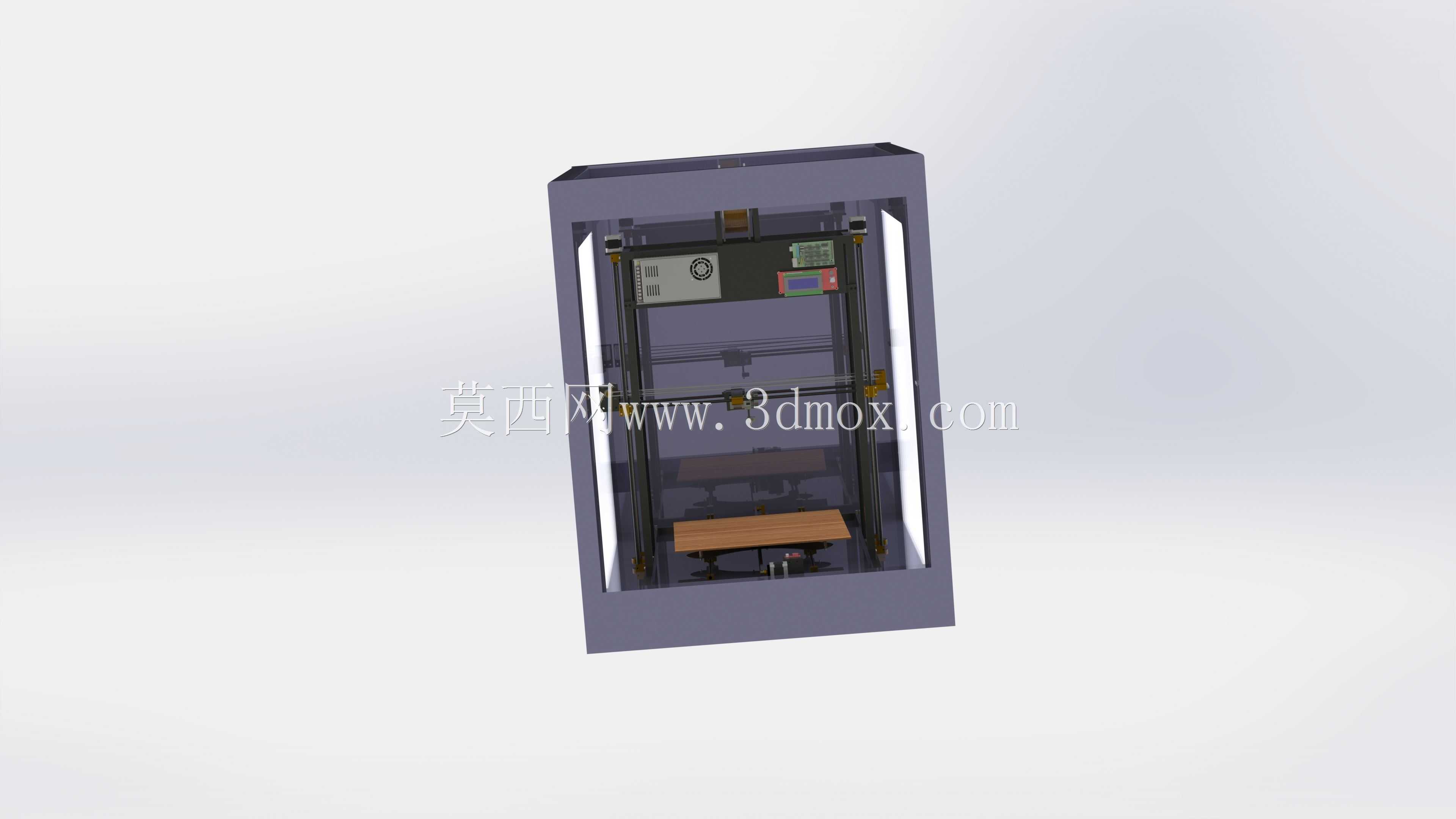

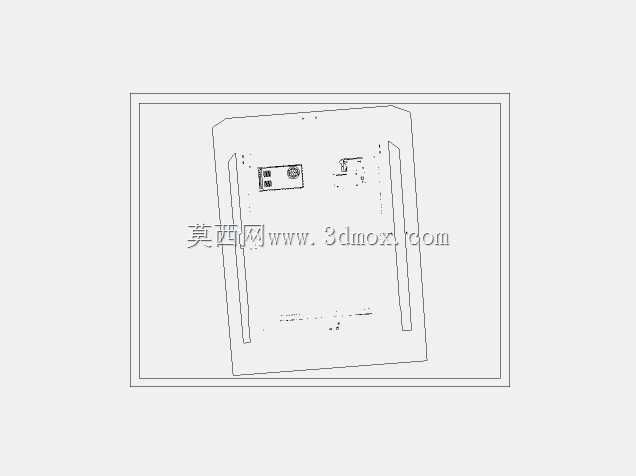

从结构设计逻辑来看，整机采用框架式封闭外罩结构，外罩主体采用硬质板材拼接成型，正面预留透明观察区域，可在打印过程中直观观察成型仓内的作业状态，同时封闭结构能够减少仓内热量流失，对于ABS这类打印过程中对环境温度波动敏感的耗材，能有效降低因温度骤变产生的层间开裂、翘曲变形问题，提升打印成品的成型成功率。设备的运动系统采用经典的笛卡尔坐标系布局，X轴负责打印头的横向移动，Y轴集成在成型平台下方负责前后进给，Z轴采用双侧光轴导轨搭配丝杆传动的结构，带动成型平台完成垂直方向的逐层进给，这种布局的运动惯量分布更均匀，高速移动时的整机振动更小，能保证打印过程中每层的堆叠精度。

功能配置上，打印头模块集成了加热块、喉管、散热风扇与喷嘴，可根据打印耗材的特性调整加热温度，散热风扇能够在耗材挤出后快速冷却定型，减少悬垂结构的拉丝、塌边问题；成型平台采用平整度可调的结构设计，配合表面的贴合耗材，能让首层耗材更好地附着在平台表面，减少打印过程中模型脱落的风险。设备的控制模块与电源模块集成在机身背部区域，走线沿框架型材内部排布，避免运动过程中线缆与运动部件发生干涉，同时也让整机外观更整洁，减少外露线缆带来的安全隐患。

安装与使用边界方面，整机放置时需要保证底部四个支撑脚完全贴合台面，预留出背部散热区域的通风空间，避免散热不畅导致设备内部元器件温度过高；设备的成型仓内部尺寸适配常见的小尺寸零件打印需求，打印前需要根据模型的尺寸确认是否在成型行程范围内，避免超出运动边界导致打印头碰撞框架。日常维护时，可通过打开外罩的活动侧门完成喷嘴清理、平台调平、耗材更换等操作，不需要完全拆解外罩结构，降低了日常维护的操作难度。

在实际应用场景中，这类设备常被用于产品研发阶段的外观手板制作，结构工程师可以在完成三维建模后快速打印出实体样件，验证结构的装配干涉、外观比例是否符合设计要求，相比外协手板加工，能大幅缩短样件验证的周期；在教学场景中，它可以作为增材制造实训的实操设备，让学生直观理解熔融沉积成型的工艺原理，掌握从三维模型到实体零件的转化流程；在个人创客场景中，它可以完成定制化零件、创意摆件、功能小配件的制作，满足个性化的制作需求。

设计过程中，结构选型优先考虑了桌面使用的稳定性，Z轴双侧导轨的设计避免了单导轨结构长期使用后出现的平台倾斜问题，传动丝杆的导程选择兼顾了Z轴的进给精度与移动速度，既不会因为导程过大导致层厚控制精度不足，也不会因为导程过小影响打印效率。外罩的封闭设计同时兼顾了安全防护作用，能避免打印过程中人员误触高温喷嘴、运动部件造成的伤害，也能减少打印过程中耗材挥发的微小颗粒直接扩散到周边环境中，提升使用过程的安全性。
