激光机导轨安装式触控屏木质支撑座

这款支撑结构主要面向桌面级激光加工设备的操控端改造场景，适配现有激光雕刻、切割设备的标准导轨安装体系，解决原有触控屏摆放零散、操作视角不佳、接线杂乱的实际工程问题。日常使用中，设备操作人员需要频繁调整加工参数、查看加工进度、触发启停操作，屏幕的安装位置直接影响操作效率与长时间作业的疲劳度，这款支撑座将触控屏与控制板整合为一体化安装单元，直接卡装在设备的标准导轨上，无需额外在设备机架上打孔攻丝，也不会占用工作台面的有效加工空间，适配现有桌面激光设备的改装需求，无需改动原有设备的主体结构。

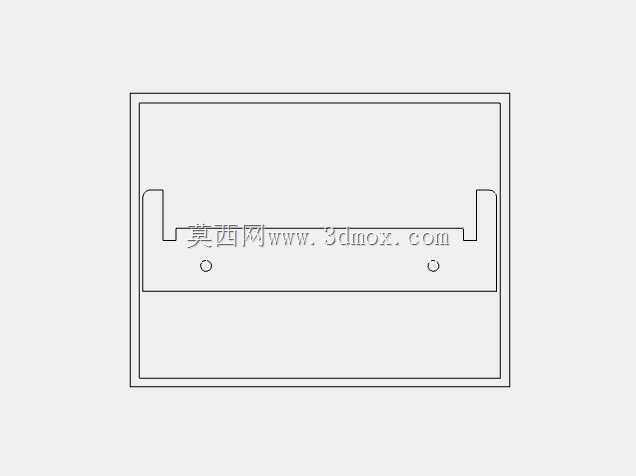

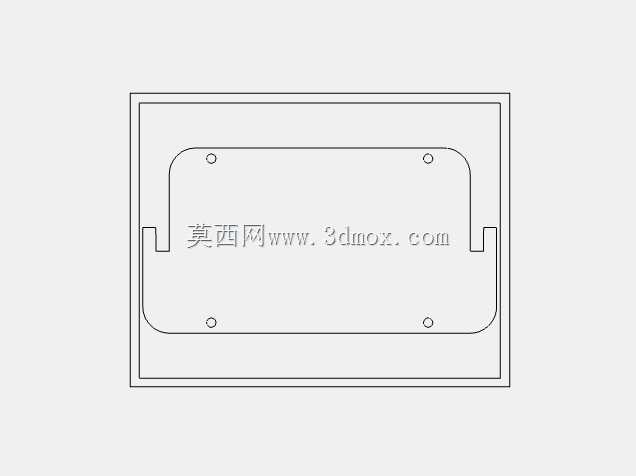

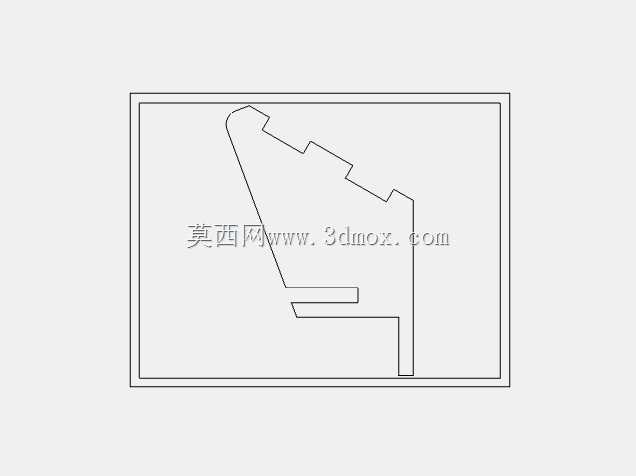

结构设计上，整体采用5毫米厚度的木质板材作为主体材质，所有连接部位采用互锁榫卯式的卡扣结构，仅在关键受力点辅以少量胶水加固，无需额外的金属紧固件即可完成整体装配，加工门槛低，普通用户借助激光切割设备即可自行加工板材完成组装，大幅降低了自制成本。屏幕安装面相对水平面设置30度倾斜角，这个角度是经过实际操作验证的舒适视角，操作人员以站立或坐姿操作设备时，视线与屏幕法线基本重合，无需低头或仰头即可清晰查看屏幕显示内容，长时间操作不会产生颈部疲劳。

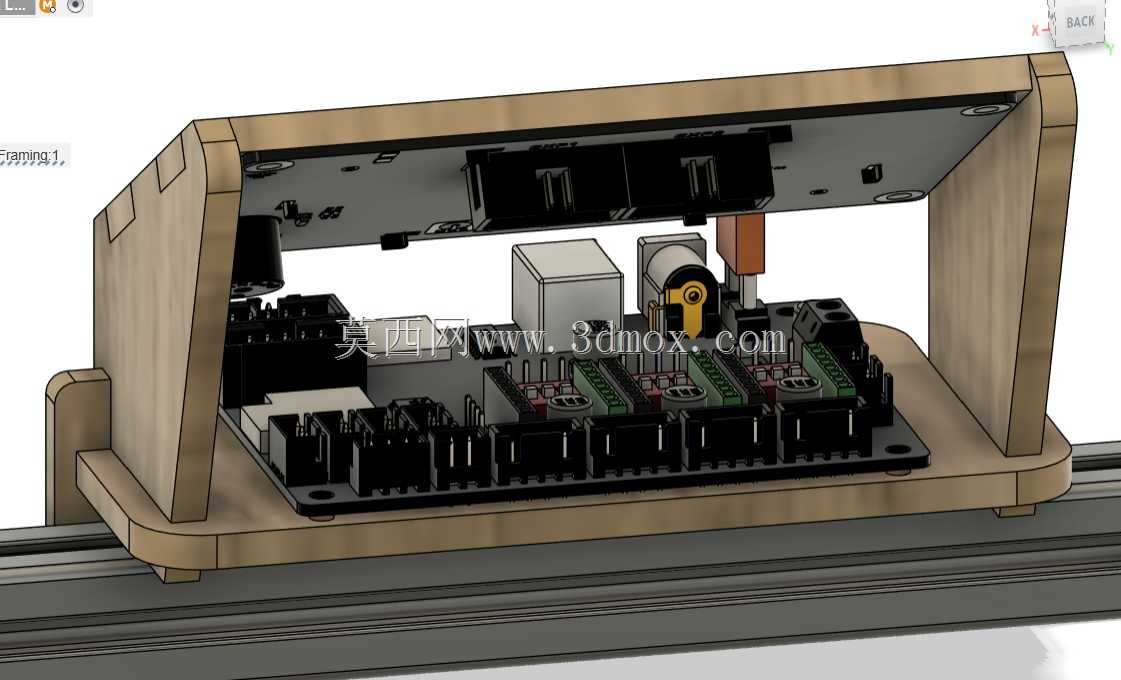

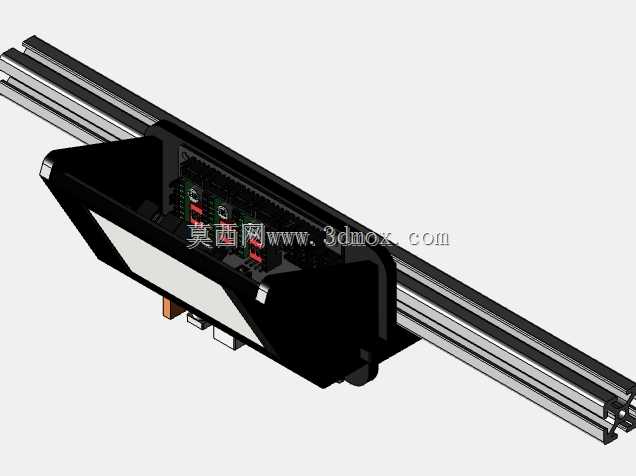

安装边界方面，支撑座底部设置了与标准工业导轨匹配的卡槽结构，可直接卡入市面主流桌面激光设备通用的C型导轨，安装后可沿导轨横向滑动调整位置，适配不同操作习惯的使用需求，也可根据设备的实际布线情况调整到最合适的安装点位，不会与设备的运动部件、走线槽产生干涉。内部腔体预留了充足的空间，可完整容纳对应型号的控制板、接线端子、接口模块，屏幕排线、供电线、信号线均可在腔体内部完成规整走线，外部仅需引出一根总供电与通讯线缆，避免线缆外露造成的勾挂、积尘问题，也让设备整体外观更加整洁。

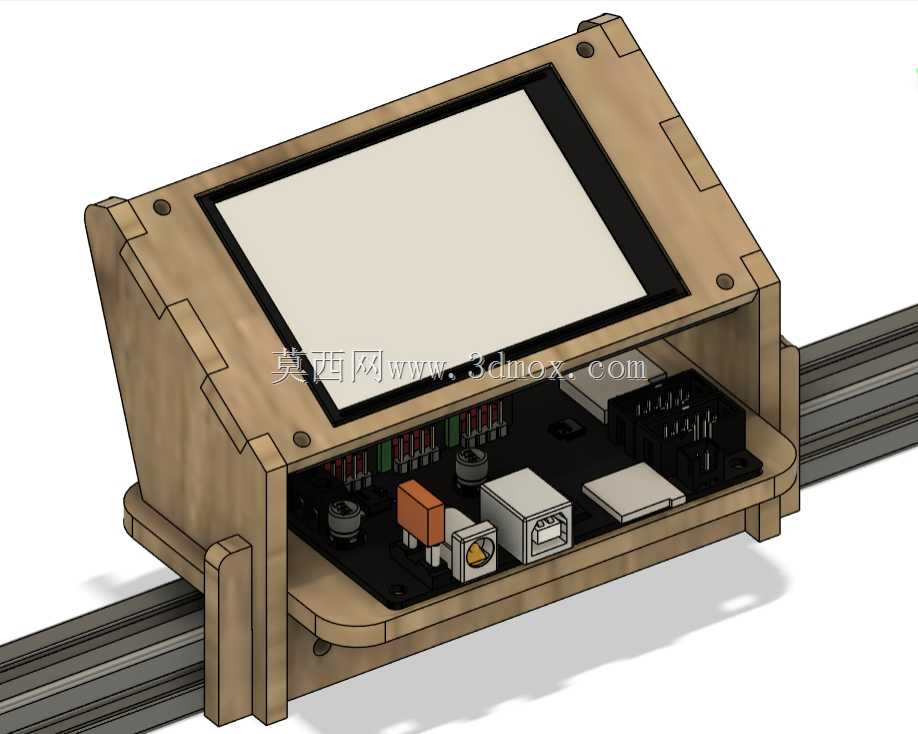

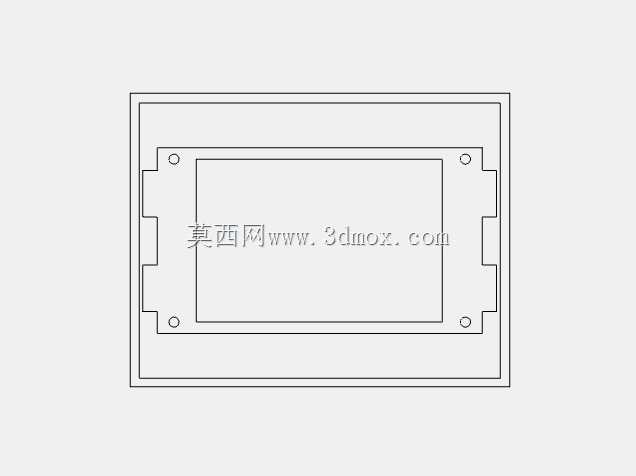

功能特性上，屏幕安装位设置了精准的定位卡槽，可完全适配对应尺寸的触控屏，屏幕安装后与木质面板表面齐平，边缘无突出缝隙，可避免加工过程中产生的木屑、粉尘进入屏幕与支架的缝隙中，日常清洁只需擦拭表面即可。腔体前部预留了控制板的接口开口，USB接口、存储卡插槽、调试按键均外露在操作侧，无需打开支架即可完成程序拷贝、参数调试、复位操作，日常维护十分便捷。两侧的互锁结构同时承担了加强筋的作用，即使长期使用也不会出现板材变形、屏幕松动的问题，木质材质本身具备一定的阻尼特性，可吸收设备运行过程中产生的轻微振动，避免屏幕因长期振动出现接线松动、显示异常的问题。

从设计思路来看，这款结构完全围绕现有激光设备的改装痛点展开，没有采用复杂的金属折弯、注塑工艺，而是充分利用激光加工设备自身的加工能力，用户可直接使用自己的激光设备切割板材完成支架制作，实现自产自用，无需额外采购定制化的金属支架。整体结构没有多余的装饰性设计，所有结构特征都服务于安装、操作、维护的实际需求，倾斜角度、内部空间、导轨卡槽的尺寸都经过实际装配验证，可直接投入使用，无需二次调整。对于桌面级激光设备的用户来说，这款支架既解决了操控端的安装问题，又不会大幅增加改装成本，同时木质外观与桌面级设备的整体风格也更为协调，不会像金属支架那样产生冰冷的工业感，兼顾了实用性与外观的协调性。
