在各类工业传动系统的实际布局中,主动轴与从动轴的安装同轴度偏差、运行过程中机架形变带来的轴系错位、负载冲击引发的轴端窜动,都是传动链路设计中必须直面的工程问题,常规刚性联轴器完全无法适配这类存在轴系偏移的工况,而这类连杆式偏移耦合结构,正是针对两轴存在固定或动态径向偏移场景开发的传动连接部件。
从实际应用场景来看,这类结构可覆盖轻工输送设备、小型自动化专机、实验室传动试验台、农用小型作业机具等多种对传动精度要求适中,但安装空间受限、轴系对中难度较大的场合,比如小型包装线的动力输送辊组,机架多采用薄壁型材焊接成型,加工精度有限,安装时很难保证每根辊轴与驱动电机轴的严格同轴,采用这类偏移耦合结构,可在不额外增加涨紧、调心机构的前提下,抵消2-8mm范围内的径向安装偏差,大幅降低机架加工与现场安装的精度要求,压缩设备整体制造成本。
从功能特性上看,该结构完全依靠多组连杆的铰接转动实现偏移补偿,没有弹性元件的疲劳老化问题,相比梅花联轴器、膜片联轴器这类带弹性体的挠性联轴器,它的耐温范围更宽,不存在橡胶老化、膜片疲劳断裂的失效风险,可在多粉尘、有少量油污的常规工业环境下长期稳定运行;传动过程中,动力从一侧轴端输入后,通过对称布置的两组平行连杆机构传递到另一侧轴端,当两轴存在径向偏移时,各铰接点的销轴会产生小角度转动,自动适配两轴的中心距变化,全程保持无卡滞的动力传递,传动效率可达95%以上,且不会像十字滑块联轴器那样在偏移量较大时产生较大的滑动摩擦与磨损。

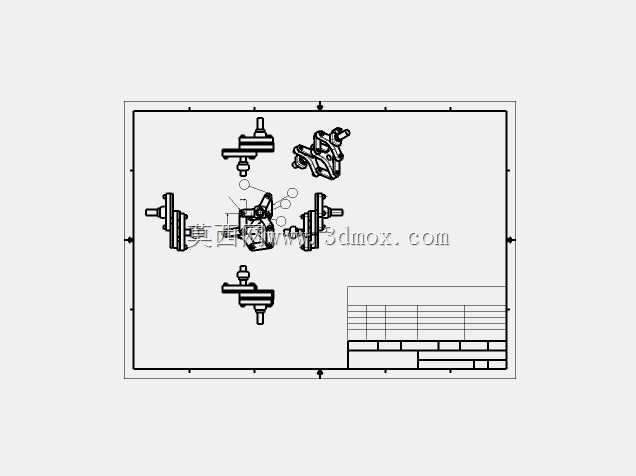

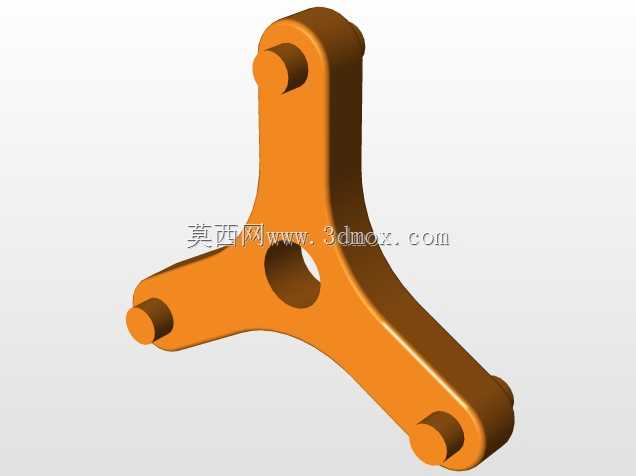

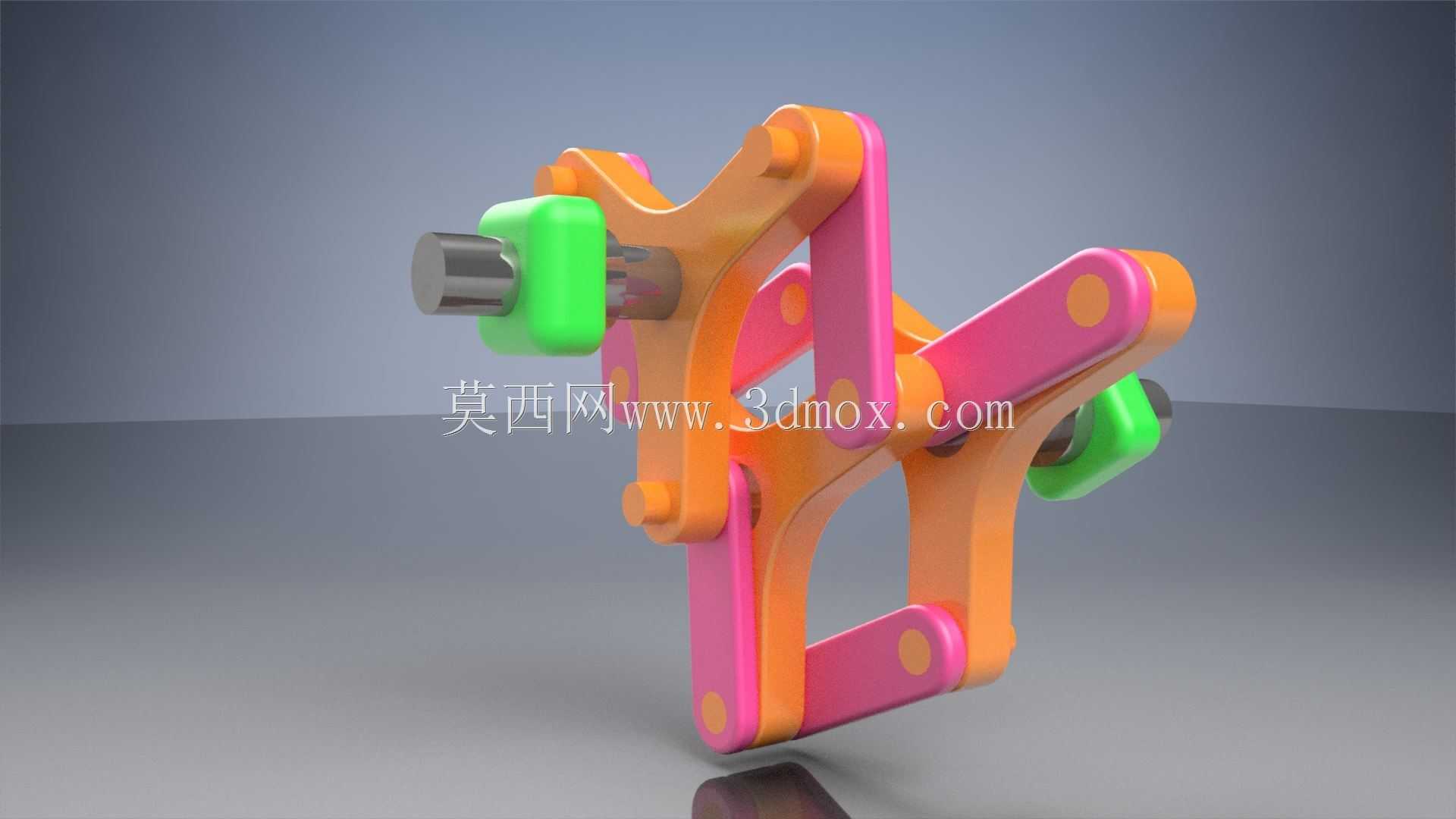

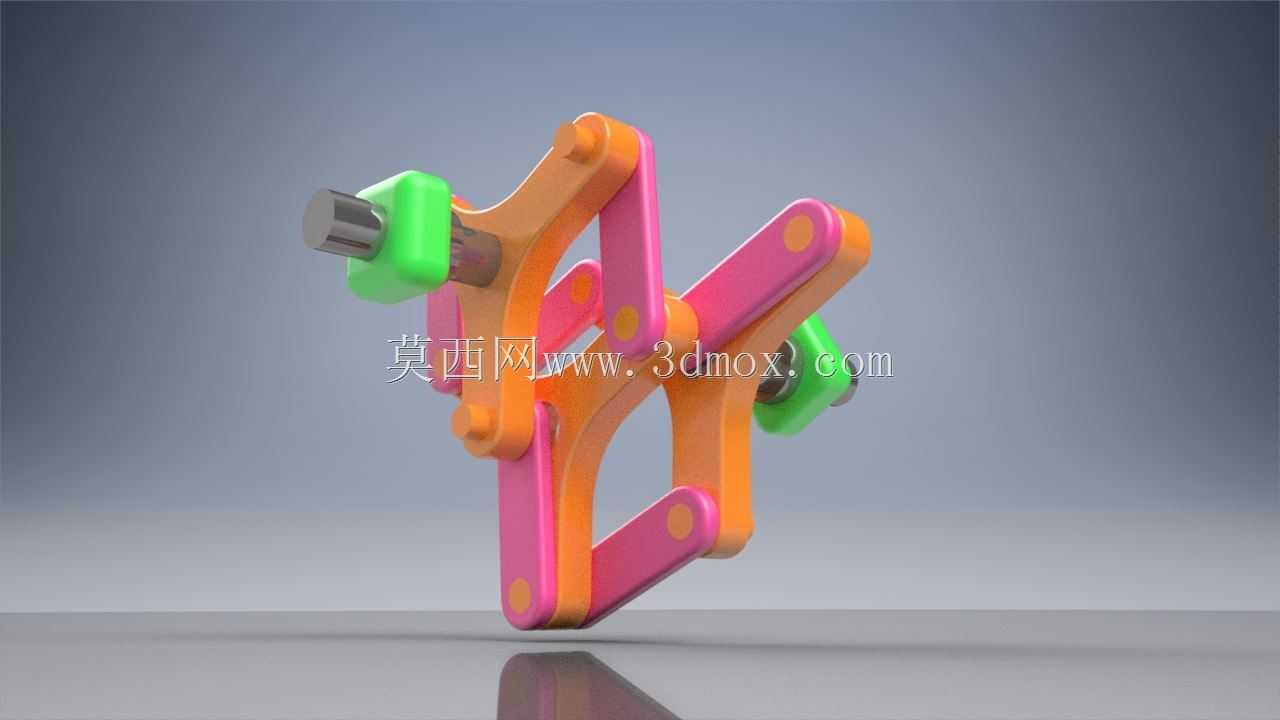

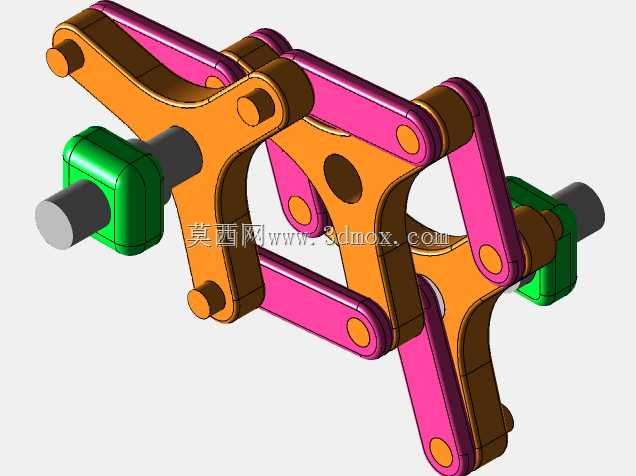

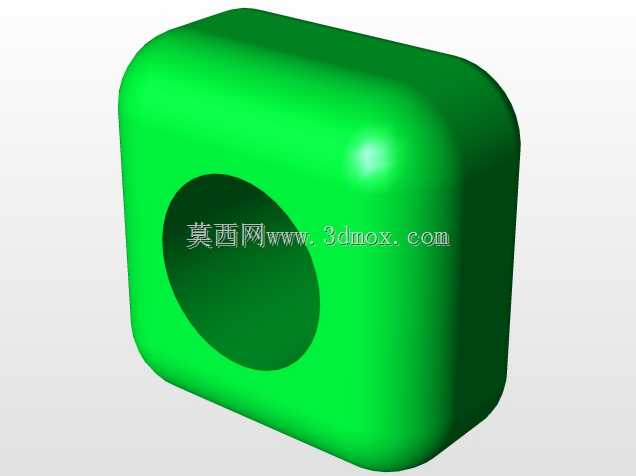

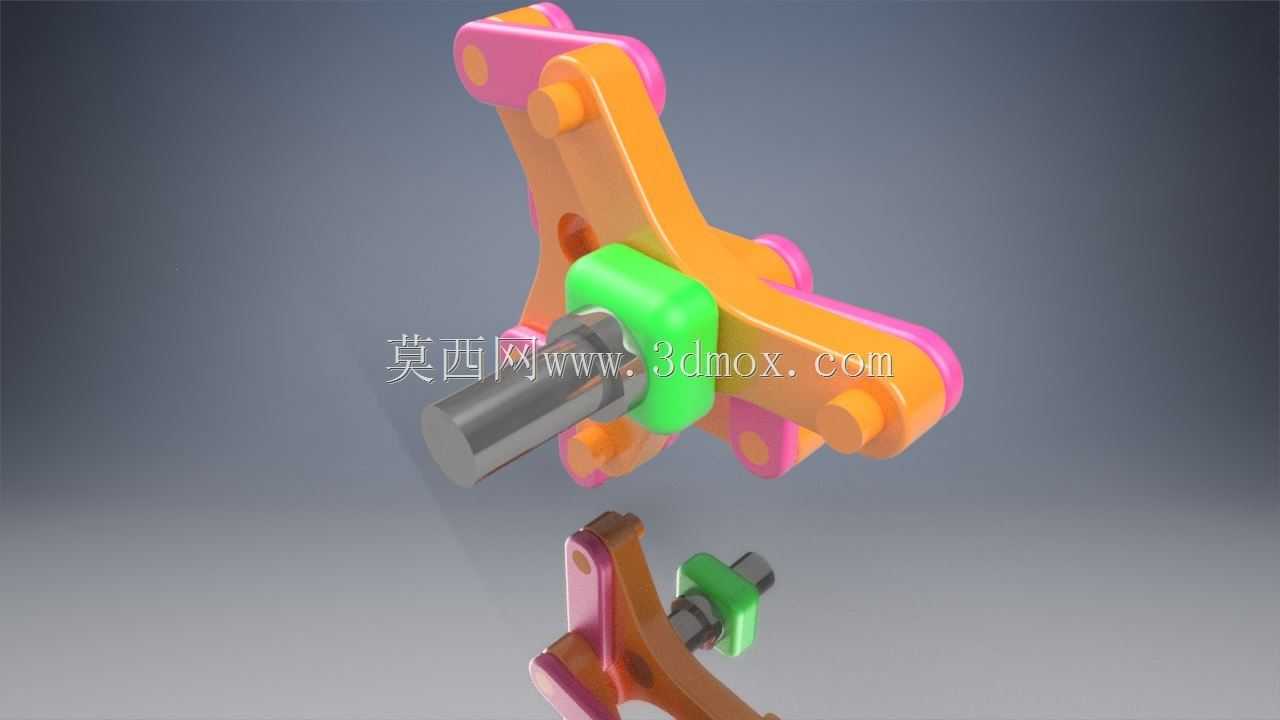

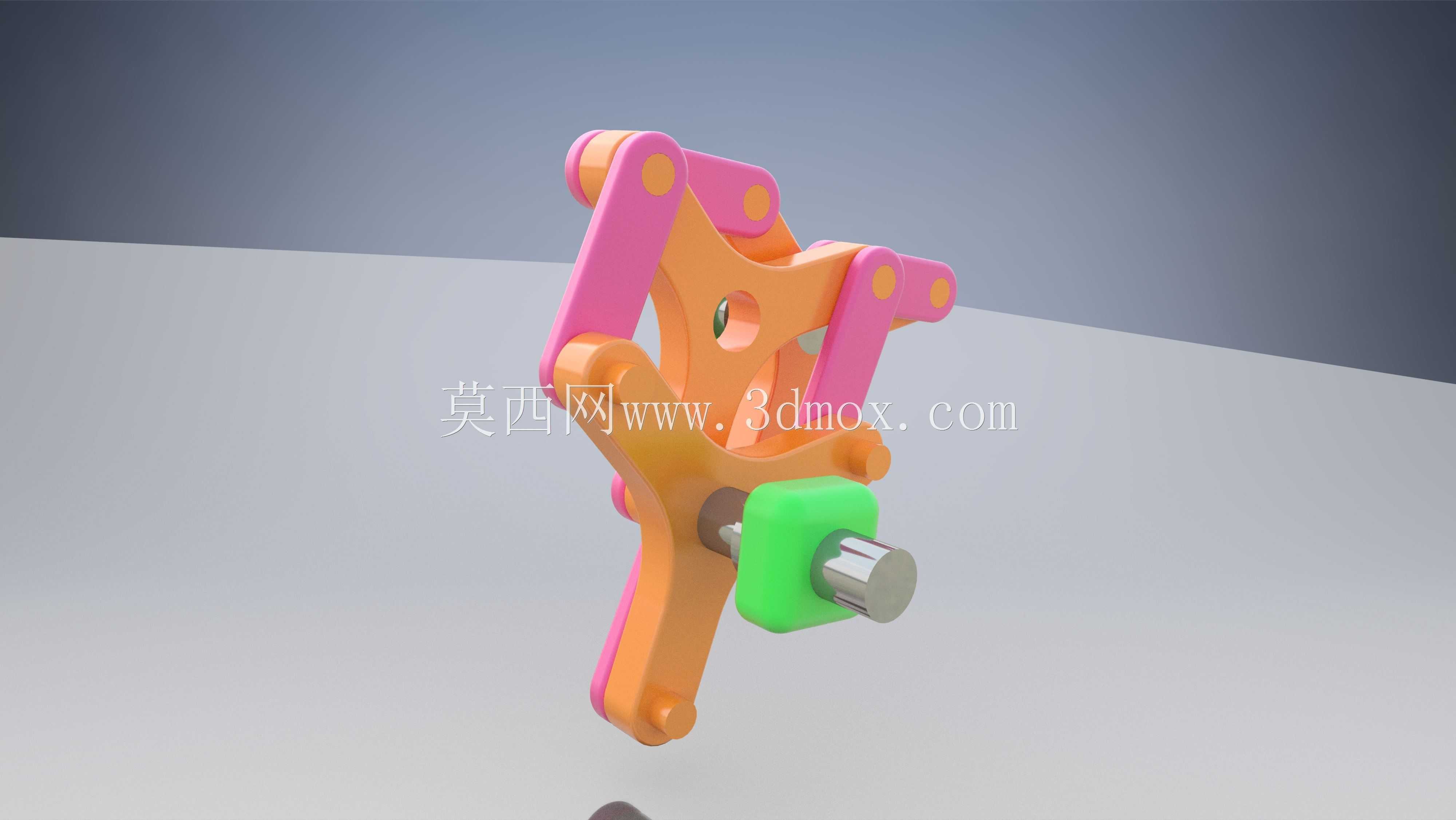

从设计思路层面拆解,该结构采用对称双平行四边形连杆布局,两侧的轴座分别与输入、输出轴通过紧定螺钉或键连接,每组连杆的两端都通过圆柱销轴与轴座铰接,连杆与销轴之间预留0.1-0.2mm的转动间隙,保证铰接转动灵活无卡滞;连杆与轴座的铰接点采用等距布置,确保输入轴与输出轴的角速度完全同步,不会因为径向偏移产生传动比波动,避免输出端出现转速脉动影响传动平稳性;轴端的连接部位设计为标准圆柱轴孔,可适配常见的6mm-20mm直径的光轴输出,安装时无需复杂的对中操作,只要将两侧轴孔分别套入主动轴与从动轴,拧紧紧定螺钉即可完成装配,对现场安装人员的技术要求极低。
从外形尺寸与安装边界来看,该耦合结构的整体径向轮廓尺寸根据适配轴径不同,控制在80mm-150mm区间,轴向总长度控制在60mm-100mm,相比同扭矩规格的万向联轴器,它的轴向安装尺寸更短,可适配轴向空间局促的安装场景;安装时需要预留的径向活动空间为最大补偿偏移量的1.5倍,也就是当最大补偿偏移量为8mm时,结构周边需要预留至少12mm的径向活动余量,避免连杆摆动过程中与周边的机架、护罩等部件产生干涉;铰接销轴的端部采用卡簧限位,防止设备运行过程中销轴窜出脱落,所有铰接位置在装配时涂抹少量润滑脂,即可实现长期免维护运行,日常巡检仅需检查销轴卡簧是否脱落、连杆是否存在明显形变即可,维护成本极低。
在实际选型应用中,需要注意该结构主要适配径向偏移补偿场景,对于角向偏移、轴向窜动的补偿能力有限,若现场同时存在较大的角向偏差,需要配合其他挠性传动件组合使用;另外该结构的传动扭矩受连杆与销轴的结构强度限制,更适合传递10N·m以内的中小扭矩,不适合重载大功率传动场景,选型时需要根据实际传递扭矩核算连杆与销轴的剪切强度,避免过载导致连杆变形或销轴断裂,影响设备正常运行。
