牛头刨床配套整形工具头结构设计

在常规金属切削加工场景里，牛头刨床的往复直线切削动作，核心执行单元就是这套整形工具头，它直接承担装夹刀具、传递切削动力、保证加工形位精度的作用，是刨床实现平面、成型面、键槽类工序加工的关键功能部件。从实际车间应用来看，这套工具头适配的是中小型牛头刨床的滑枕前端安装位，日常多用于单件小批量生产场景下的金属工件整形加工，比如维修车间的非标零件配做、工装夹具的配合面修刨、小型铸件的飞边余量去除，都需要依靠这套部件完成精准的走刀动作。

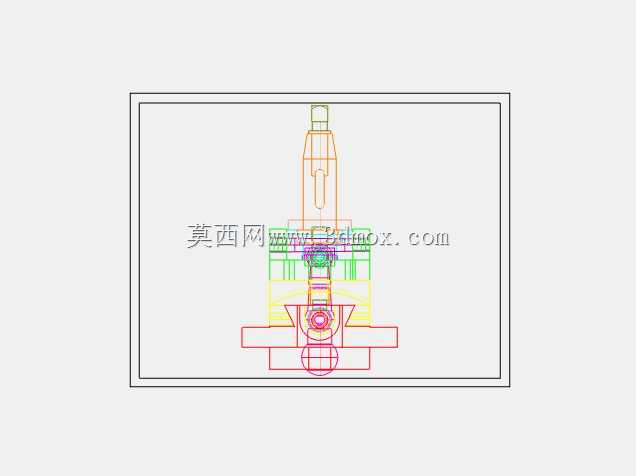

从结构设计逻辑来看，这套工具头采用分层式的功能堆叠布局，最上端是和刨床滑枕连接的装夹柄部，柄部做了阶梯轴式的定位设计，安装时可以直接嵌入滑枕前端的安装孔内，通过侧向锁紧螺钉完成周向与轴向的固定，保证切削往复过程中不会出现攒动偏移。往下延伸的是刀架回转调节段，这部分做了带刻度的回转盘结构，操作人员可以根据加工斜面的角度需求，松开锁紧螺母转动刀架体，调整到对应刻度后锁紧，就能完成倾斜面的刨削加工，不需要额外制作专用角度工装，适配多类型的整形加工需求。

再往下是抬刀机构的设计，这部分是刨床工具头区别于其他机床刀架的核心结构，因为牛头刨床在回程过程中如果刀具始终贴合工件表面，会划伤已加工表面，还会加剧刀具磨损，所以这套工具头设计了弹簧复位的抬刀铰链，在滑枕回程时，刀体可以绕铰链轴向上抬起微小距离，让刀具刃口脱离工件已加工面，工作行程时在弹簧压力与切削抗力的共同作用下，刀体自动复位贴合靠面，保证切削深度稳定。最下端是刀具装夹部位，采用的是开口式刀夹结构，通过压紧螺栓可以装夹不同截面尺寸的刨刀，不管是焊接式硬质合金刨刀还是高速钢整体刨刀，都能通过调整压紧螺栓的锁紧位置实现牢固装夹，刀夹上还设计了调整螺钉，可以微调刀具的伸出长度，控制切削时的刀具悬伸量，避免悬伸过长引发切削振颤，影响加工表面粗糙度。

从安装边界尺寸来看，这套工具头的整体安装柄直径适配常规中小型牛头刨床的滑枕安装孔规格，安装后工具头的总悬伸长度控制在合理范围内，保证切削时的整体刚性，不会因为悬伸过大让刀架产生形变，导致加工面出现锥度或者平面度超差。回转盘的直径尺寸设计时兼顾了角度调节范围和结构刚性，最大可以实现左右各60度的角度调整，覆盖绝大多数常规斜面加工的角度需求，不会因为调节范围不足限制加工场景。刀夹的开口尺寸覆盖了车间常用刨刀的刀杆截面范围，不需要额外加装过渡套就能完成装夹，减少了装夹环节的累积误差。

在实际使用过程中，这套工具头的各滑动配合面都设计了润滑油槽，日常维护时只需要定期注入机械润滑油，就能保证回转调节、抬刀动作的顺畅，不会因为积屑或者锈蚀导致抬刀卡滞、角度调节费劲的问题。各锁紧部位的螺钉都采用标准公制规格，车间日常的通用扳手就能完成锁紧和调整操作，不需要配备专用工具，降低了一线操作人员的使用门槛。从受力角度来看，这套工具头的主体结构采用高强度铸铁材质，切削时的主切削力顺着工具头的轴向传递到滑枕，结构受力路径短，没有多余的悬臂薄弱环节，在常规切削参数下加工普通碳钢、铸铁工件时，不会出现结构变形或者断裂的问题，能够长期保持稳定的加工精度。对于从事非标设备加工、工装修配的车间来说，这套工具头的结构设计完全贴合实际加工需求，没有多余的冗余功能，每个结构细节都对应实际加工中的具体痛点，不管是新做刨床备件还是对老旧刨床的刀架进行替换升级，这套结构都具备很高的参考价值，建模时各配合面的公差、安装位的尺寸都严格按照机床行业的通用标准设定，直接导入装配环境就能完成和滑枕部分的配合验证，不需要额外做尺寸调整。
