商用健身房坐式小腿力量训练器械结构

　　这款小腿训练器械的结构设计，核心围绕坐姿提踵动作的发力轨迹做适配，日常主要落地在商用健身房、企事业单位职工健身室、运动康复中心的下肢力量训练场景，针对小腿后侧比目鱼肌、腓肠肌的孤立抗阻训练需求开发，区别于站姿提踵器械对腰椎的纵向压力，坐姿结构能让训练者保持躯干稳定，避免核心代偿带来的训练效率下降与运动损伤风险。从实际使用逻辑出发，器械的主体框架采用矩形钢管焊接成型，底部四个支撑脚做了加宽外伸设计，每个支撑端配置橡胶防滑脚垫，安装时不需要额外打膨胀螺栓固定，仅依靠自重与脚垫摩擦力即可满足大负重训练下的稳定性要求，整体占地边界控制在长1200mm、宽650mm、高900mm区间，能够适配多数健身区域的场地排布，相邻器械预留300mm通行间隙即可完成布局。

　　器械的发力端采用滚轮式大腿压垫设计，压垫表面包裹高密度发泡材料，训练时将大腿固定在压垫下方，前脚掌踩在底部的踏杠上，通过踝关节的屈伸完成提踵动作，阻力传导路径从踏杠经后侧的配重连接轴传递到配重挂点，用户可根据自身训练水平挂载对应重量的杠铃片，没有采用集成式配重块的设计，反而降低了后期维护成本，配重挂点做了防脱锁止结构，避免训练过程中配重片滑落造成安全隐患。设计过程中优先考虑了人机工程适配性，大腿压垫的高度调节行程设置为150mm，能够适配身高155cm到190cm区间的训练者使用，调节结构采用弹簧插销定位，不需要额外工具即可快速完成档位切换，器械的所有活动铰接位置都配置了自润滑铜套，长期高频使用下也不会出现卡顿、异响问题，框架的棱角位置全部做了圆弧倒钝处理，表面采用静电喷塑工艺，红色的受力标识块与黑色主体框架形成明显视觉区分，能够引导训练者快速找到正确的肢体放置位置。

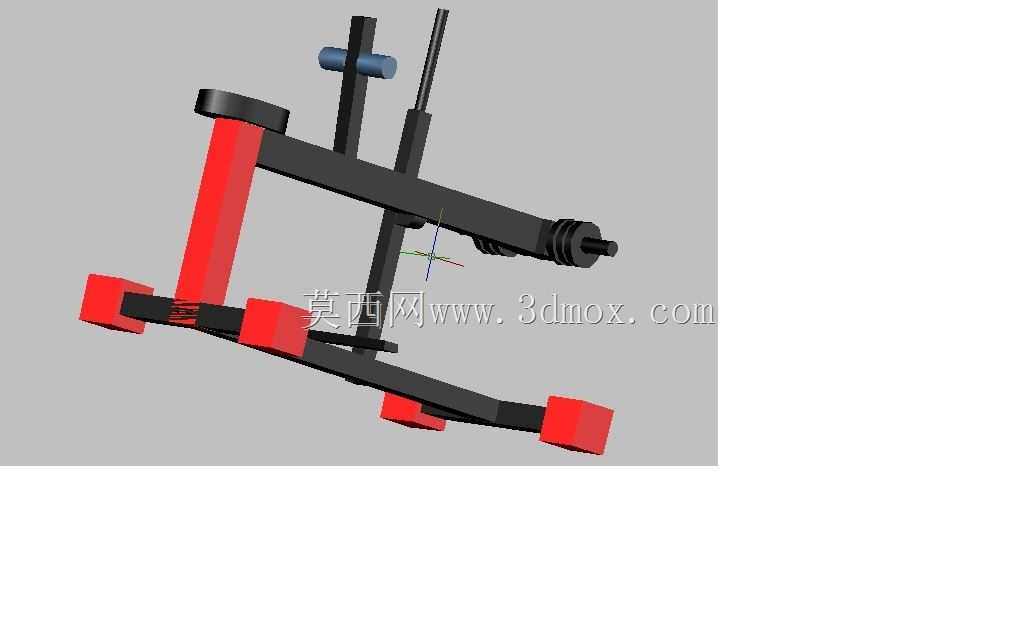

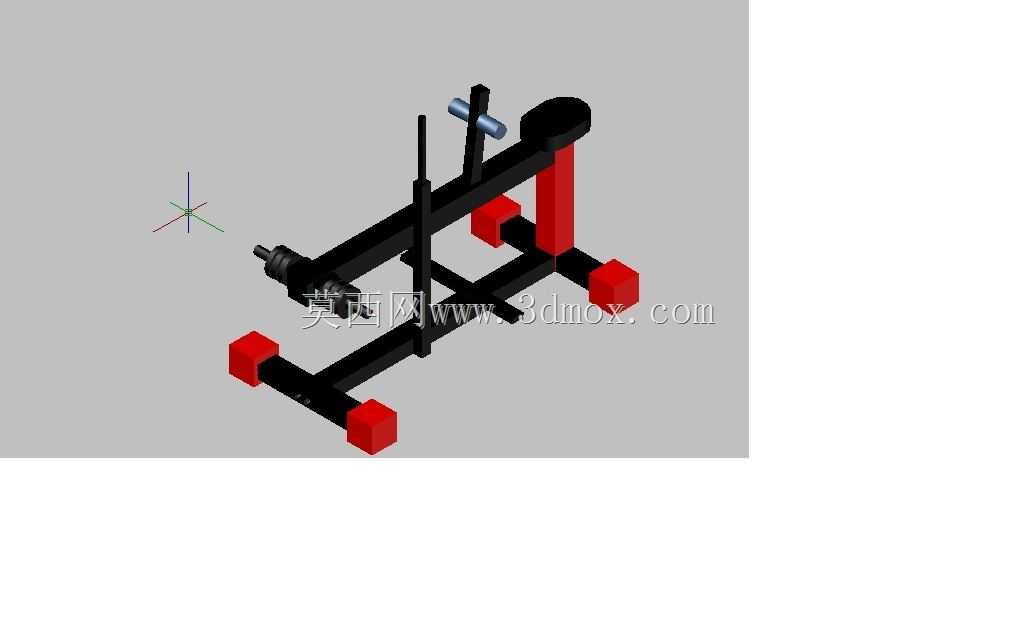

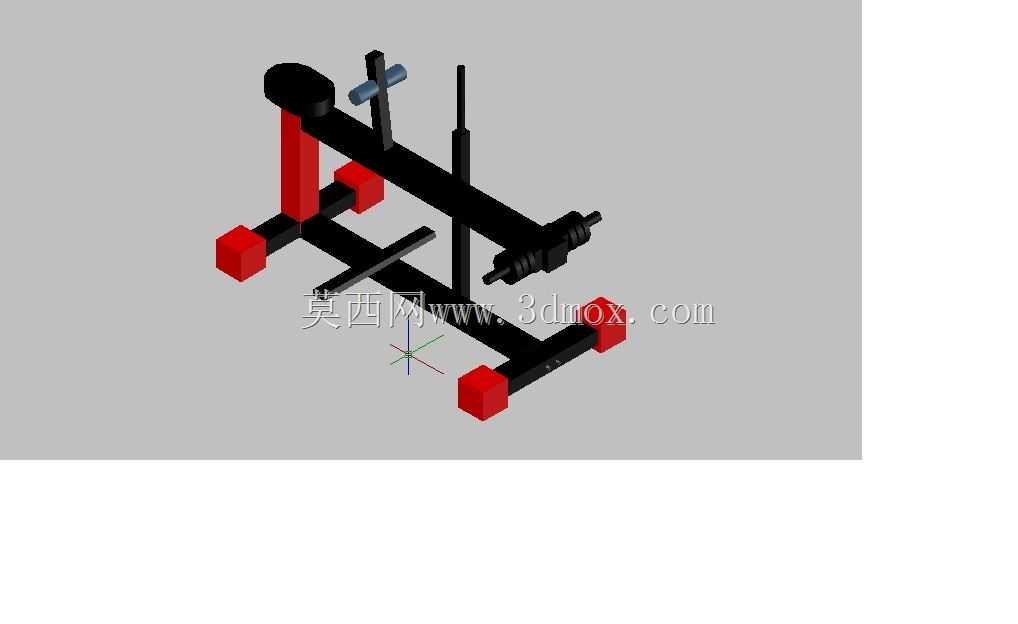

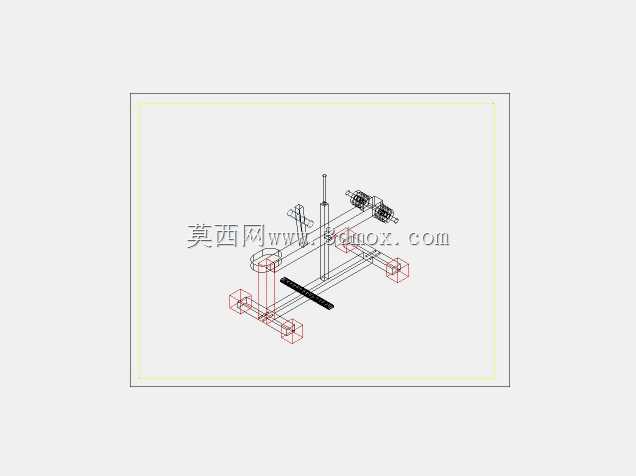

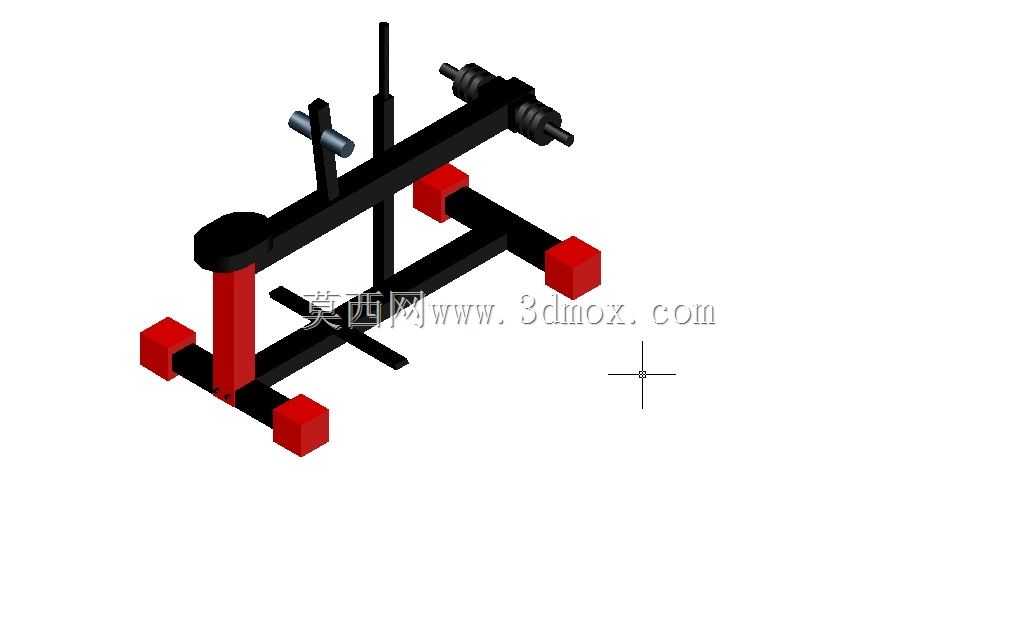

　　从结构建模的细节来看，所有管材的拼接位置都预留了焊接坡口，生产时可以直接满焊连接，不需要二次补焊加工，各个安装孔位的同轴度公差控制在0.2mm以内，装配时能够实现快速对位，不需要反复修配，底部支撑框架的横向连接杆做了加强筋设计，在承受150kg以内的动态载荷时，框架形变量不超过1mm，完全满足高频商用场景的使用强度要求。器械没有设置多余的装饰性结构，所有外露部件都具备实际功能，后侧的竖向杆为配重导向杆，能够避免配重加载后出现左右晃动，顶部的小直径横杠可以作为辅助起身的扶手，训练者完成组间休息时可以借助扶手快速调整坐姿，不需要大幅度挪动身体。

　　不同于复杂的集成式健身器械，这款小腿训练器的结构件全部采用常规标准型材加工，没有定制异形件，生产加工门槛低，后期更换易损件也可以直接采购通用配件，大幅降低了全生命周期的使用成本，针对康复训练场景使用时，还可以通过更换小直径配重挂杆，适配更小重量的配重片，满足术后下肢肌力恢复的低负荷训练需求。
