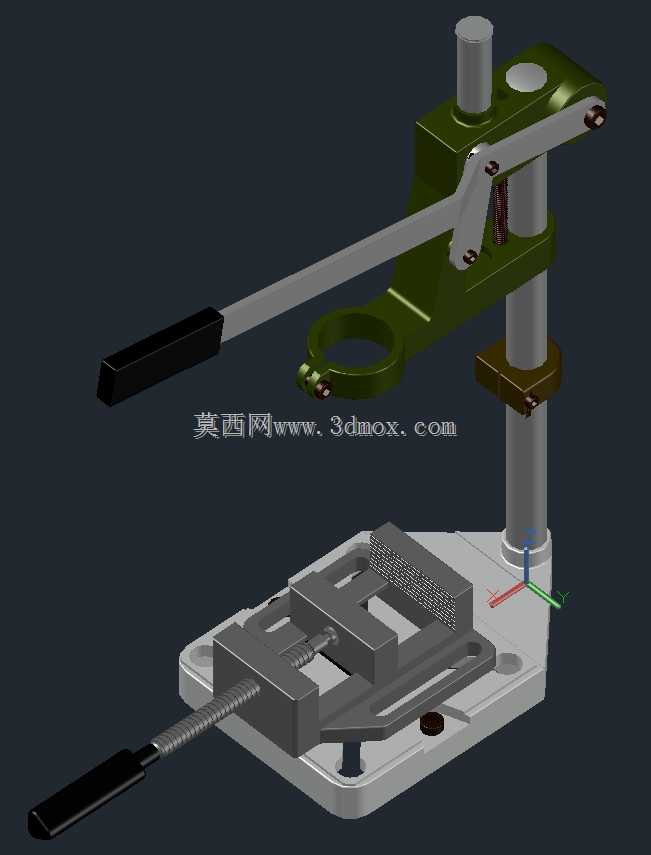

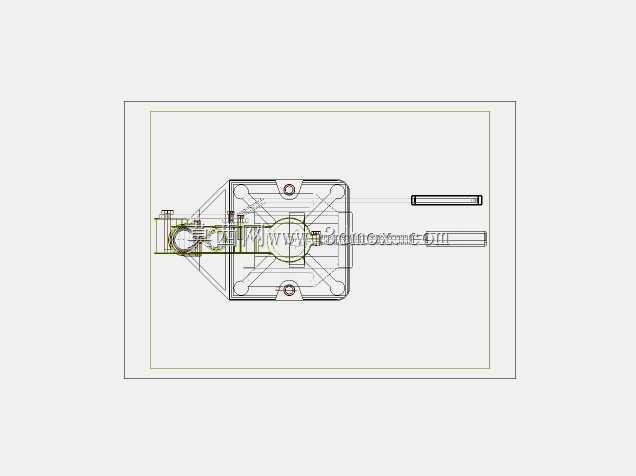

迷你手钻床支撑固定支架结构设计

在小型零件精密加工作业场景中，常规台钻体积大、占用操作空间多，面对电子元件引脚修整、小型塑料件开孔、薄金属片定位钻孔这类小批量、高精度的零散加工需求时，往往存在操作冗余、调整不便的问题，迷你手钻床的配套支撑支架就是为适配这类轻量化加工场景开发的结构件，核心作用是为手持电钻提供稳定的定位基准，替代人手握持的不稳定状态，保障钻孔位置精度与孔壁垂直度。

从实际功能层面看，这款支架首先要完成手持电钻的可靠装夹，结构上预留了与电钻夹持段匹配的安装位，通过周向限位结构避免钻削过程中电钻出现周向转动或轴向窜动，同时设置了直线导向结构，让电钻可以沿着垂直于工件安装面的方向做进给运动，进给行程的设计充分考虑了小型零件的钻孔深度需求，既不会因为行程过短无法满足常规钻孔深度要求，也不会因为行程过长导致支架整体高度过高，挤占桌面操作空间。工件安装面采用平整的基准平面设计，平面度公差控制在合理范围内，保障工件放置后不会出现翘曲，安装面上预留的定位槽与固定孔位，可以适配小型台钳、工件定位块等常用装夹附件，面对不同外形的小型工件时，都能快速完成定位装夹，不需要额外制作复杂的适配工装。

设计思路上优先兼顾结构刚性与轻量化需求，主体支撑结构采用框架式布局，在钻削受力的关键路径上做了加厚处理，避免进给施压时支架出现形变导致钻孔偏斜，非受力区域则做了减重开槽设计，降低整体重量的同时也方便加工过程中观察钻孔位置，清理切屑。导向部件采用对称双导杆布局，相比单导杆结构可以更好地承受钻削过程中的侧向力，避免进给过程中出现卡滞或偏摆，导杆与滑套的配合间隙经过合理设定，既保证滑动顺畅无卡顿，又不会因为间隙过大导致钻尖摆动超差。支架底部的安装边界充分考虑了桌面固定需求，底座的长宽尺寸适配常规工作台的安装空间，底部预留的固定孔可以通过螺栓将支架锁紧在工作台面上，也可以搭配快速夹具实现快拆固定，满足不同作业场景的安装需求。

实际应用中，这类支架除了配合迷你电钻完成钻孔作业外，还可以通过更换夹持头适配小型打磨头、抛光头，完成小型零件的端面打磨、毛刺去除等工序，拓展了手持电动工具的使用场景，让原本只能手持操作的工具具备了类似小型台钻的加工精度，同时保留了手持工具的灵活性。结构设计上没有采用复杂的传动部件，整体零件数量少，加工工艺性好，主体结构件可以通过钣金折弯、型材切割等常规工艺完成加工，不需要特殊的加工设备，后期维护也十分简便，导向部位定期加注润滑脂即可长期保持进给顺畅，日常使用中如果出现易损件磨损，也可以快速更换对应零件，不需要整体报废。在安装尺寸的设定上，支架的整体高度控制在桌面作业的舒适操作区间，操作人员坐姿作业时手肘可以自然搭在工作台面上完成进给操作，长时间作业也不容易产生疲劳，底座的宽度设计充分考虑了操作时的稳定性，即使施加较大的进给力，也不会出现支架倾翻的问题，作业安全性有充足保障。针对钻削过程中产生的切屑，底座平面做了轻微的导屑倾角设计，切屑可以顺着斜面滑落至收集区域，不会堆积在工件安装面上影响定位精度，日常清理也十分方便。
