机械顶升用螺旋式承重支撑结构

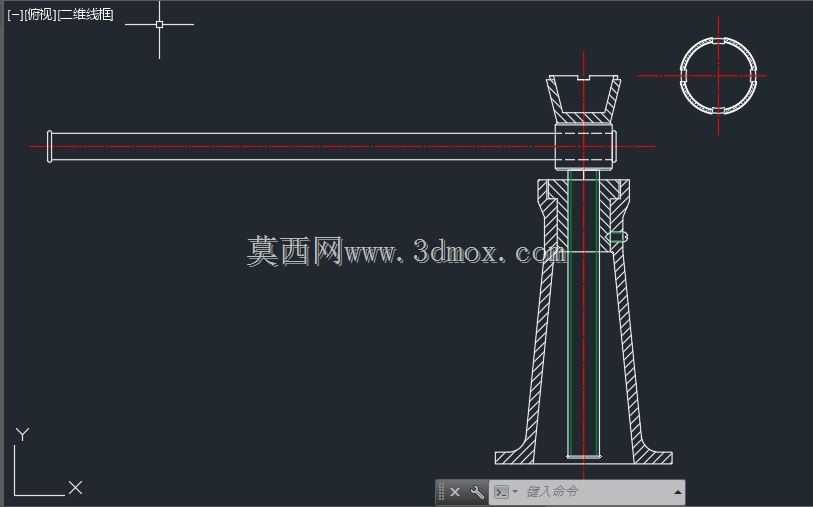

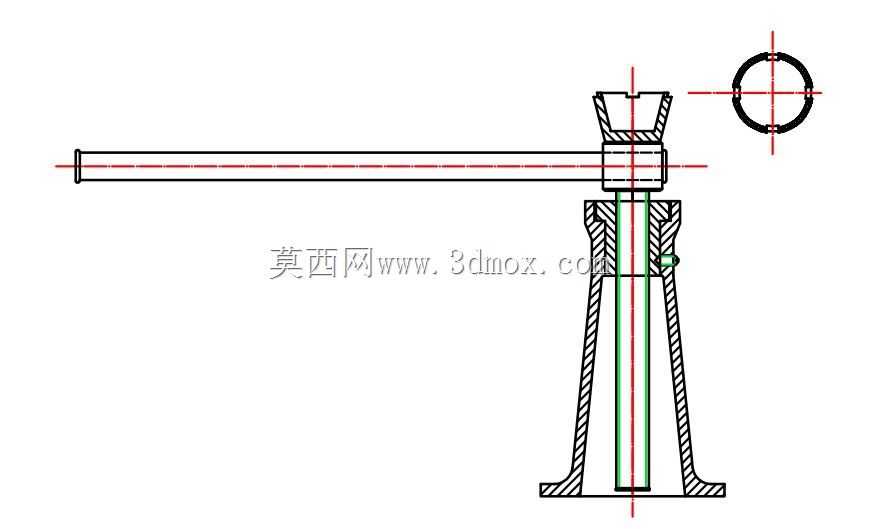

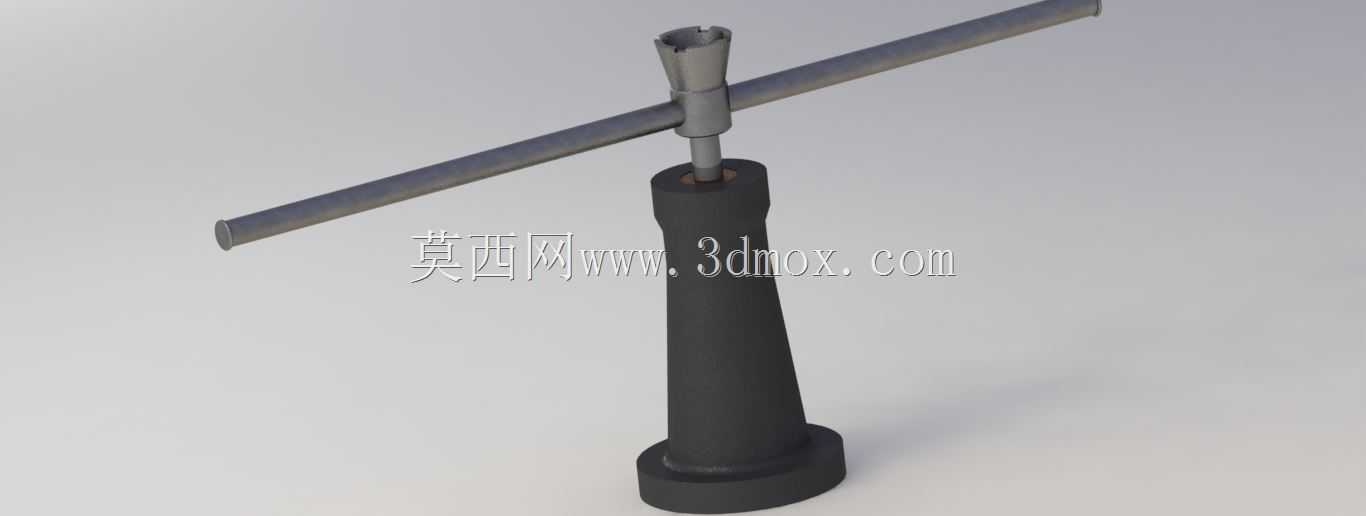

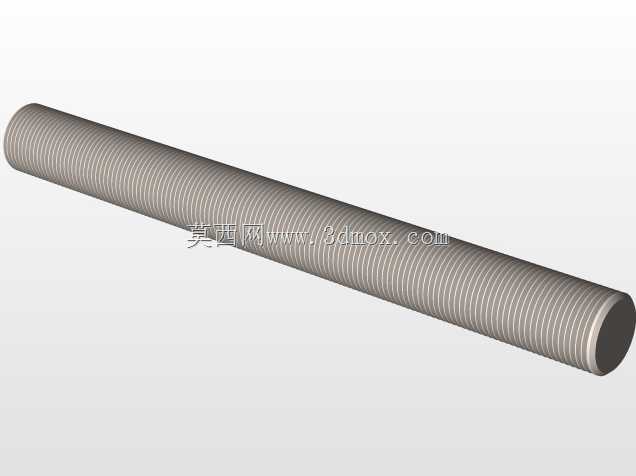

　　这套螺旋顶升结构的核心传动副采用梯形螺纹设计，区别于普通连接用的三角螺纹，梯形螺纹的牙型角为30度，牙根强度更高，对中性更好，传动过程中螺纹副的接触应力分布更均匀，能够在承受轴向重载的同时，将输入的旋转扭矩平稳转化为顶杆的直线顶升动作，而且螺纹副具备可靠的自锁性能，当撤去输入扭矩后，顶升的重物不会因为轴向载荷作用出现反向回落，不需要额外加装锁止机构就能满足长时间承重的安全要求，这也是它在固定工位长期承重场景下被优先选用的核心原因。在设备检修、小型构件安装、工装调平这类需要小行程稳定顶升的作业场景里，螺旋顶升结构的应用覆盖度远高于同吨位的液压类顶升部件，它不存在液压密封件老化泄漏、长期承重泄压回落的问题，纯机械啮合的传动形式可以在无动力源的工况下，依靠人力输入扭矩完成重物的举升与长时间位置保持，尤其适合车间内重型工装的位姿微调、设备安装时的标高校准、汽修场景下的车辆局部承重支撑这类对顶升稳定性要求高、作业空间相对局促的场合。从结构组成来看，整套部件分为底座、螺母套筒、顶升螺杆、顶帽、转动驱动部几个核心部分，底座采用大接触面积的平底结构，作业时可以分散顶升点的压应力，避免在较软的地面或者被支撑工件表面压出凹痕，底座与螺母套筒采用刚性连接，保证传动过程中整体结构的同轴度，不会因为偏载出现套筒变形或者螺纹卡滞的问题。螺母套筒作为传动副的固定端，内壁加工有连续的梯形内螺纹，与顶升螺杆的外螺纹形成啮合副，套筒的长度同时兼顾了螺杆完全收回时的防护需求和最大顶升高度下的螺纹啮合长度，确保在最大伸出量时，螺纹副的啮合扣数仍能满足轴向承重的强度要求，不会出现螺纹脱扣的风险。

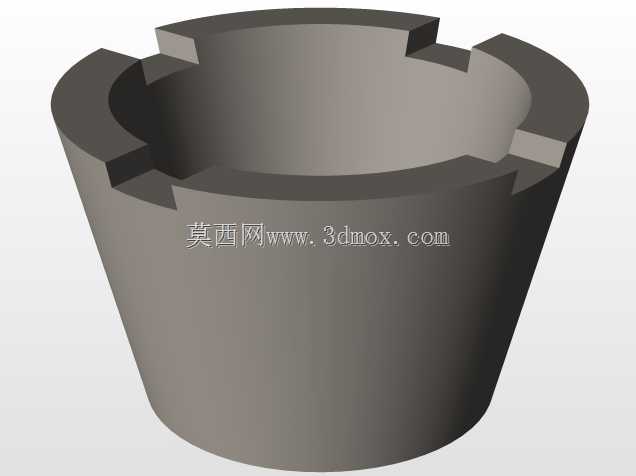

　　顶升螺杆的顶端设置有可小角度摆动的顶帽结构，这个设计主要是为了适配被支撑工件表面不完全水平的工况，当顶升接触点存在一定角度偏差时，顶帽可以自适应偏转，让接触面完全贴合，避免局部点接触造成的应力集中，既可以保护被支撑工件的表面不被顶伤，也能防止顶升过程中因为接触点打滑出现重物偏移的安全隐患。转动驱动部设置在螺杆的下部或者套筒的顶端位置，配套的驱动杆插孔采用通孔设计，可以根据需要插入不同长度的加力杆，在顶升较重载荷时通过延长力臂降低人力输入的扭矩需求，操作时不需要额外配套专用工具，普通的撬棍或者钢管都能作为驱动部件使用，适配现场复杂的作业条件。

　　在设计这类螺旋顶升结构时，首先要根据额定顶升载荷核算螺纹副的接触强度与螺杆的压杆稳定性，螺杆的长径比需要严格控制，避免在最大伸出长度时因为轴向载荷出现失稳弯曲，螺纹的螺距选择要兼顾顶升效率和自锁性能，螺距过大会导致自锁性能下降，存在安全隐患，螺距过小则会让顶升速度过慢，影响作业效率，通常会选择螺距为6-12mm的单线梯形螺纹，平衡操作效率与安全性能。外形尺寸方面，这类小吨位螺旋顶升结构的底座直径通常在100-150mm之间，收回状态下的整体高度在200-250mm区间，最大顶升行程在120-180mm范围，安装边界不需要额外的固定结构，只要放置位置的地面基础坚实、接触点平整即可投入使用，不需要提前做预埋或者螺栓固定，转场作业时单人即可搬运移动，灵活性极强。

　　在日常使用的维护层面，因为是纯机械传动结构，只需要定期在螺纹副表面涂抹润滑脂，降低螺纹磨损，避免杂物进入螺纹啮合面造成卡滞即可，不需要像液压顶升设备那样定期更换密封件、补充液压油，维护成本极低，而且在低温、高粉尘这类恶劣工况下的适应性更强，不会因为低温导致液压油粘度上升影响操作，也不会因为粉尘进入密封件造成部件磨损泄漏。在工装设计领域，这类螺旋顶升结构也常被集成到大型焊接工装、装配工装的支撑脚位置，用于工装整体的水平度调节，相比可调垫铁，它的调节行程更大，承重能力更强，调节完成后的位置保持性更好，即使工装受到反复的冲击载荷，支撑高度也不会发生变化，能够长期保证工装的定位精度。需要注意的是，这类螺旋顶升结构的使用场景以静态承重为主，不适合用于长距离的重物输送，也不能在超过额定载荷的工况下使用，操作时要保证顶升方向与重物的重力方向同轴，避免承受过大的侧向力，防止螺杆弯曲变形或者螺纹副异常磨损。
