单缸发动机核心阀块零件工程设计图

项目分类:发动机 发布时间:2025-09-16 ID:1076248
  • 单缸发动机核心阀块零件工程设计图
  • 单缸发动机核心阀块零件工程设计图
  • 单缸发动机核心阀块零件工程设计图
  • 单缸发动机核心阀块零件工程设计图

在小型通用动力、农用机械、园林作业设备以及入门级摩托动力单元的开发场景中,单缸发动机的阀块类零件是衔接配气机构、润滑油路与缸体安装基准的核心结构件,这类零件的设计合理性直接决定了动力单元的运行可靠性、维护便捷性与动力输出平顺性。从实际工程落地的角度看,这套阀块相关零件的设计首先要匹配单缸发动机的紧凑布局需求——单缸动力单元本身的安装空间十分有限,尤其是便携式作业设备搭载的机型,对零件的安装边界、外形轮廓的约束极为严格,既不能超出缸体、缸盖预设的安装空位,还要避让曲轴连杆的运动轨迹,避免运行过程中出现运动干涉。

从结构设计思路来看,这套零件覆盖了活塞头、连杆、连杆盖、曲轴、飞轮等单缸动力的核心传动与配气衔接结构,其中阀块部分的油路开孔位置、密封面平面度要求,都需要和缸体上的预设油道完全对齐,安装孔位的同轴度公差需要控制在0.02mm以内,才能保证润滑油路的密封性能,避免运行过程中出现油压泄漏,导致配气机构润滑不足出现异常磨损。外形尺寸上,阀块的弧形贴合面需要和缸盖的弧形安装面完全匹配,贴合面的表面粗糙度要求达到Ra1.6,才能保证密封垫片在压紧后不会出现渗油问题;两侧的安装凸台高度需要严格控制,既要保证螺栓拧紧后有足够的压紧力,又不能因为凸台过高导致阀块和周边的气门摇臂结构出现空间冲突。

实际使用场景中,这类阀块零件需要承受发动机运行过程中的周期性油压脉冲,同时还要传导缸盖传递过来的部分振动,因此零件的壁厚设计做了针对性的加强:在油路转折的位置,壁厚比常规区域加厚1.5mm,避免长期油压脉冲作用下出现结构疲劳开裂;安装孔的位置设计了嵌入式的衬套安装位,压入铜质衬套后可以减少螺栓拧紧时对零件本体的挤压损伤,也方便后续维护过程中反复拆装不会出现孔位磨损变大的问题。和阀块配套的活塞头部分,环槽的宽度公差、裙部的型线设计都匹配单缸发动机的往复运动特性,活塞销孔的同轴度要求和连杆小头的衬套孔完全适配,保证活塞往复运动过程中不会出现偏磨,减少缸套的异常损耗。

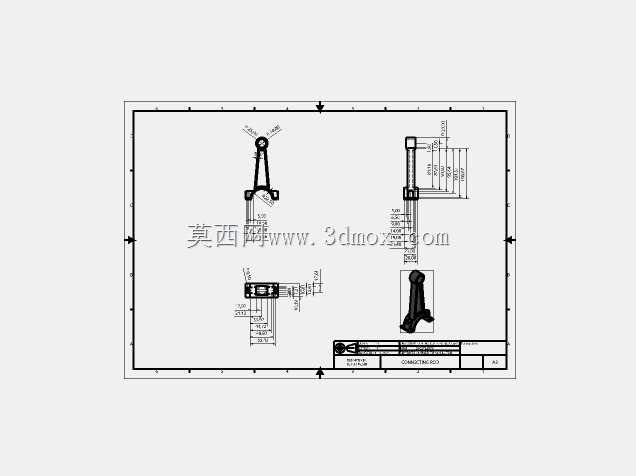

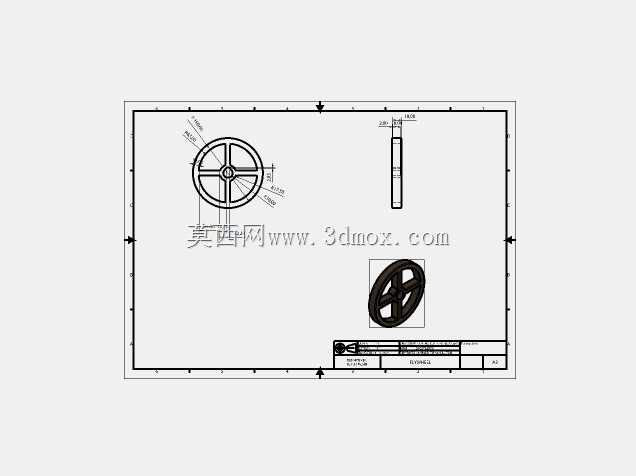

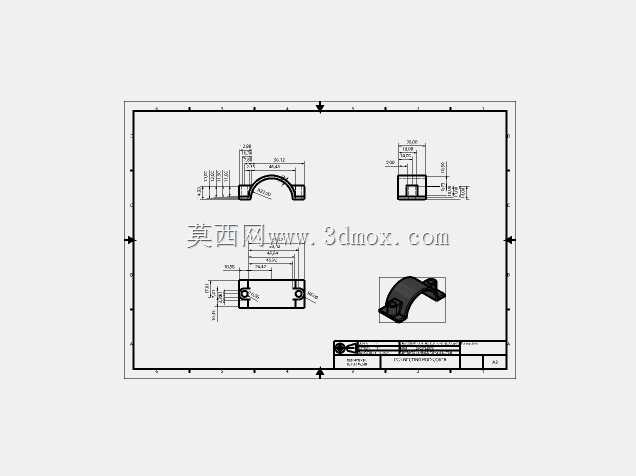

连杆与连杆盖的结合面采用了锯齿形定位结构,相比平切口定位,这种结构可以承受更大的往复冲击载荷,避免连杆螺栓承受额外的剪切力,螺栓孔的位置精度直接决定了连杆大头和曲轴曲柄销的配合间隙,间隙过大容易出现运行异响,间隙过小则会导致曲轴转动卡滞,润滑油脂无法进入配合面形成有效油膜。曲轴部分的曲柄配重块做了针对性的动平衡校准设计,和末端的飞轮配合后,可以抵消单缸发动机往复运动产生的一阶惯性力,减少整机运行过程中的振动传递,让动力输出更加平顺;飞轮的安装止口和曲轴后端的轴颈采用过盈配合加平键定位的方式,保证动力传递过程中不会出现相对转动,飞轮的外圆尺寸也严格匹配启动电机的啮合齿轮参数,避免启动过程中出现打齿问题。

从安装边界的角度考量,整套零件的装配顺序需要严格遵循工艺要求:先将活塞连杆组组装完成后从缸体上端装入缸套,再从曲轴箱侧装入曲轴,紧固连杆盖螺栓后需要手动盘动曲轴确认转动无卡滞,之后再安装阀块组件,安装阀块时需要按照对角线顺序分次拧紧螺栓,保证密封面受力均匀,避免因为局部压紧力过大导致阀块变形,堵塞内部润滑油道。这类零件的三维建模过程中,需要重点核对各个配合面的尺寸公差、运动件的运动包络范围,尤其是阀块上的油道走向,需要和缸体、缸盖的油道完全贯通,不能出现错位堵死的情况,否则会直接导致配气机构因为缺油出现拉缸、气门卡死等严重故障。在小型发电机组、微耕机、割草机这类对动力单元可靠性要求极高的设备上,这类核心零件的设计冗余量需要控制在合理范围,既不能因为冗余过大导致整机重量超标,也不能因为冗余不足导致零件在满负荷运行时出现结构失效,这套设计在尺寸链的核算上充分考虑了零件加工过程中的公差累积,各个配合位置的公差带选择都经过实际装机验证,能够满足通用单缸动力设备的长期运行需求。
