内燃机用活塞头三维结构设计

该活塞头作为内燃机核心往复运动部件，主要适配中小排量四冲程汽油机或同规格柴油机的气缸装配需求，在整机运行过程中承担着密封燃烧室、传递燃烧压力、配合活塞环完成缸内气体密封与导热的核心作用。从实际应用场景来看，这类活塞头广泛应用于通用小型动力设备、摩托车发动机、小型农用机械动力单元以及部分工业应急发电机组的动力端，工作环境长期处于高温高压的交变载荷状态，顶部直接接触燃烧室内最高可达上千摄氏度的瞬时高温燃气，同时需要承受燃气爆发时数兆帕的压力冲击，以及往复运动过程中每秒数十次的惯性载荷，因此结构设计上的每一处细节都直接关联整机的动力输出效率、运行可靠性与使用寿命。

从结构设计思路来看，该活塞头顶部采用平顶结构设计，这种结构的优势在于加工工艺性好，受热面积相对更小，能够在保证燃烧室容积匹配的前提下，减少顶部的热负荷集中，避免长期高温工况下出现顶部热变形甚至烧蚀的问题。头部环带区域设计有多道环槽结构，用于安装气环与油环，环槽的宽度与深度尺寸严格匹配对应规格的活塞环公差要求，气环环槽的位置靠近活塞顶部，主要作用是密封燃烧室的高压燃气，防止燃气下窜至曲轴箱，油环环槽位置相对靠下，配合缸壁的润滑油膜完成布油与刮油动作，避免多余润滑油进入燃烧室参与燃烧造成积碳。环槽之间的环岸高度经过载荷校核，能够承受燃气压力作用下活塞环对环岸的冲击载荷，避免长期运行后出现环岸断裂的失效问题。

活塞销孔部位采用贯穿式同轴孔设计，孔壁加工有足够的壁厚，用于安装活塞销实现活塞与连杆的铰接，销孔的轴线与活塞轴线保持垂直且存在微小的偏心设计，这种偏心设计能够在活塞经过上下止点切换受力侧时，减小活塞对缸壁的敲击噪声，同时降低销孔部位的应力集中。销孔内部的加工精度要求较高，表面粗糙度需要满足活塞销的转动配合需求，同时销孔两端预留有卡环安装槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免运行过程中活塞销脱出刮伤气缸壁。

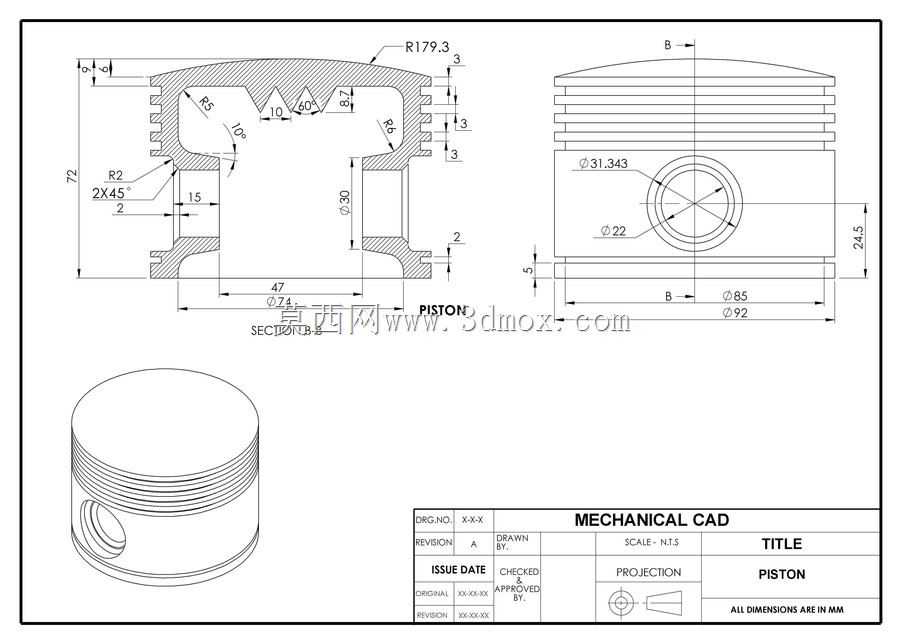

从外形尺寸与安装边界来看，活塞头的外径尺寸与对应气缸的内径保持严格的配合公差，活塞与缸壁之间预留有合理的配合间隙，间隙值根据活塞材质的热膨胀系数经过计算确定，既要保证冷机启动时活塞不会在缸内卡滞，也要保证热机状态下活塞膨胀后不会与缸壁出现过盈配合，同时还要尽可能减小间隙以降低敲缸噪声与燃气泄漏量。活塞的整体高度经过压缩比匹配计算，当活塞运行至上止点时，顶部与气缸盖之间的余隙高度刚好满足设计压缩比的要求，保证缸内混合气能够被充分压缩，达到最佳的燃烧效率。活塞的销孔中心到活塞顶部的距离尺寸经过严格校核，确保配气相位与点火正时的匹配精度，避免出现活塞碰撞气门的干涉问题。

在实际装配过程中，该活塞头需要与对应规格的活塞环、活塞销、连杆、气缸套等部件配合安装，安装时需要注意活塞的朝向标记，保证活塞销孔的偏心方向与设计要求一致，活塞环的开口位置需要相互错开，避免开口对齐造成燃气泄漏。日常运行过程中，活塞头的常见失效形式包括顶部积碳、环槽磨损、销孔松旷、裙部拉伤等，这些失效问题大多与润滑不良、冷却不足、空滤失效导致杂质进入缸内有关，因此在结构设计时，环槽的边角位置做了微小的倒角处理，减少应力集中的同时，也能减少积碳在环槽内的卡滞风险，活塞裙部的型线采用微椭圆设计，在热态下能够均匀贴合缸壁，减小局部磨损。

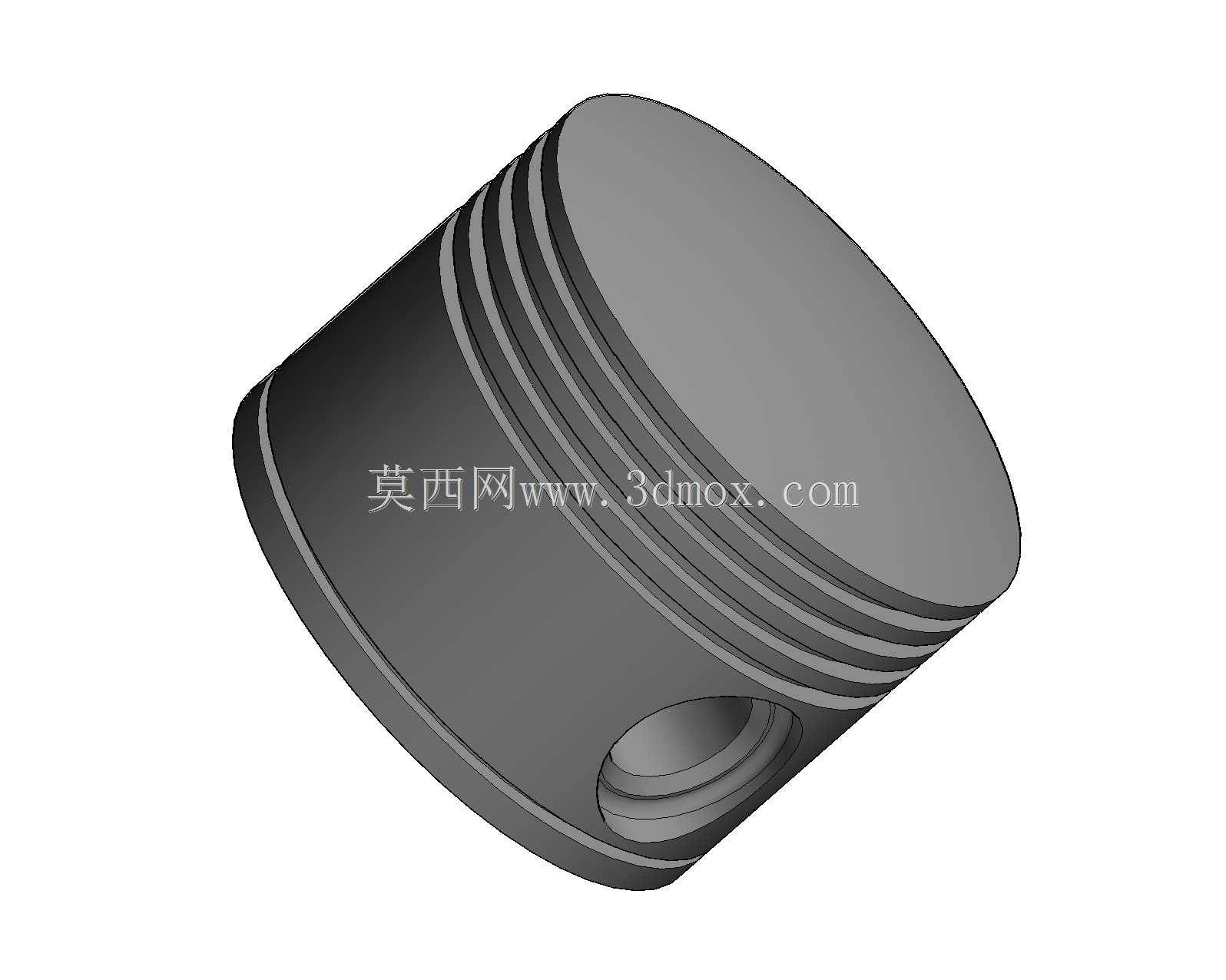

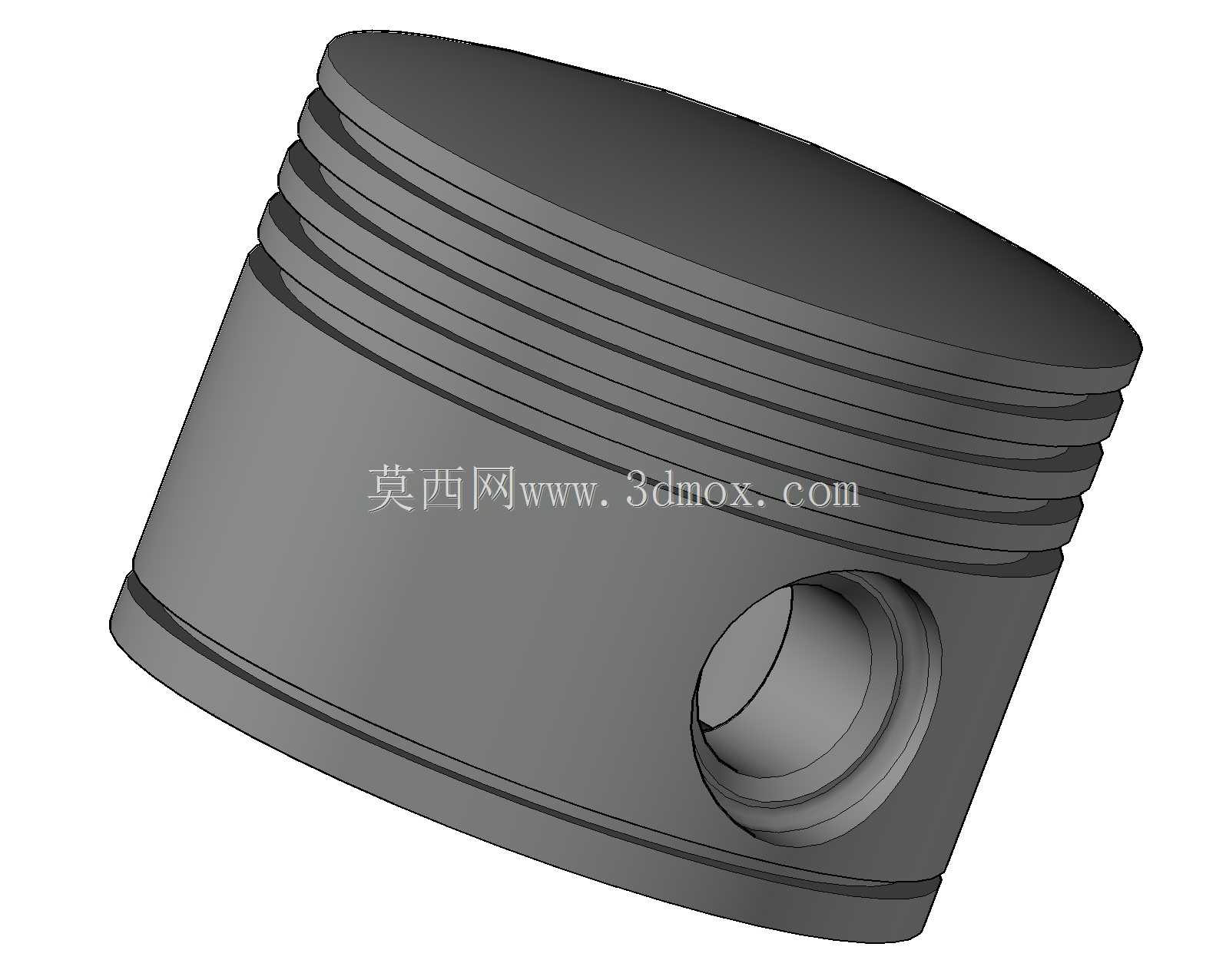

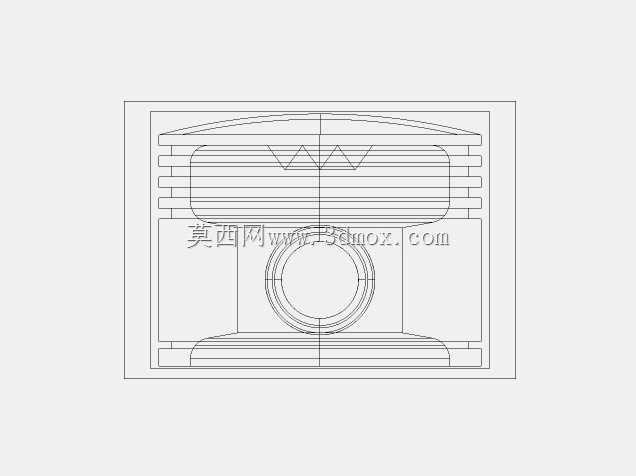

从建模实现的角度来看，该三维模型完整还原了活塞头的所有结构细节，包括环槽的尺寸精度、销孔的同轴度要求、各部位的倒角与圆角过渡，能够直接用于后续的工程出图、装配干涉检查、运动仿真分析，也可以作为教学演示案例用于内燃机结构原理的讲解，帮助初学者理解活塞在缸内的运动过程与各结构的实际作用。模型的结构细节完全符合实际量产活塞的设计规范，没有冗余的非功能结构，每一处几何特征都对应实际的功能需求，能够为同类型活塞的设计改型提供参考依据。
