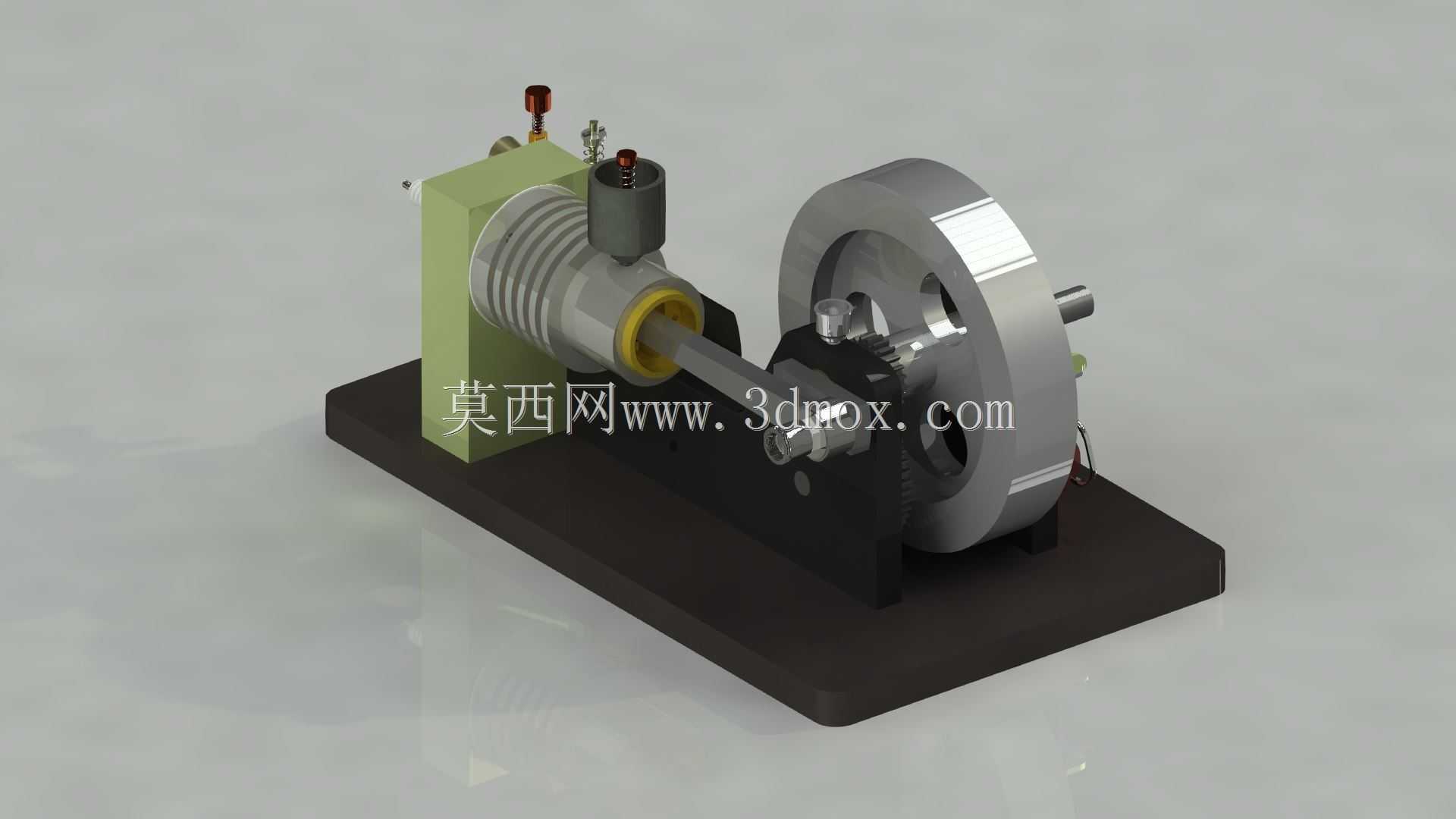

小型四冲程单缸韦伯斯特内燃机结构

这款小型单缸四冲程动力装置，最初的设计定位是面向内燃机原理教学、爱好者DIY制作场景，区别于工业量产的大功率内燃机，它的结构做了大量简化处理，所有零部件都可以通过常规机加工手段完成制作，不需要开模铸造，非常适合个人工坊、教学实验室的加工条件。从实际用途来看，它既可以作为内燃机工作循环的具象演示教具，帮助初学者直观理解进气、压缩、做功、排气四个冲程的机械动作逻辑，也可以作为小型动力源适配低负载的微型设备，比如小型发电机、迷你动力小车这类对功率要求不高的装置，甚至可以作为机械爱好者的收藏展示作品。

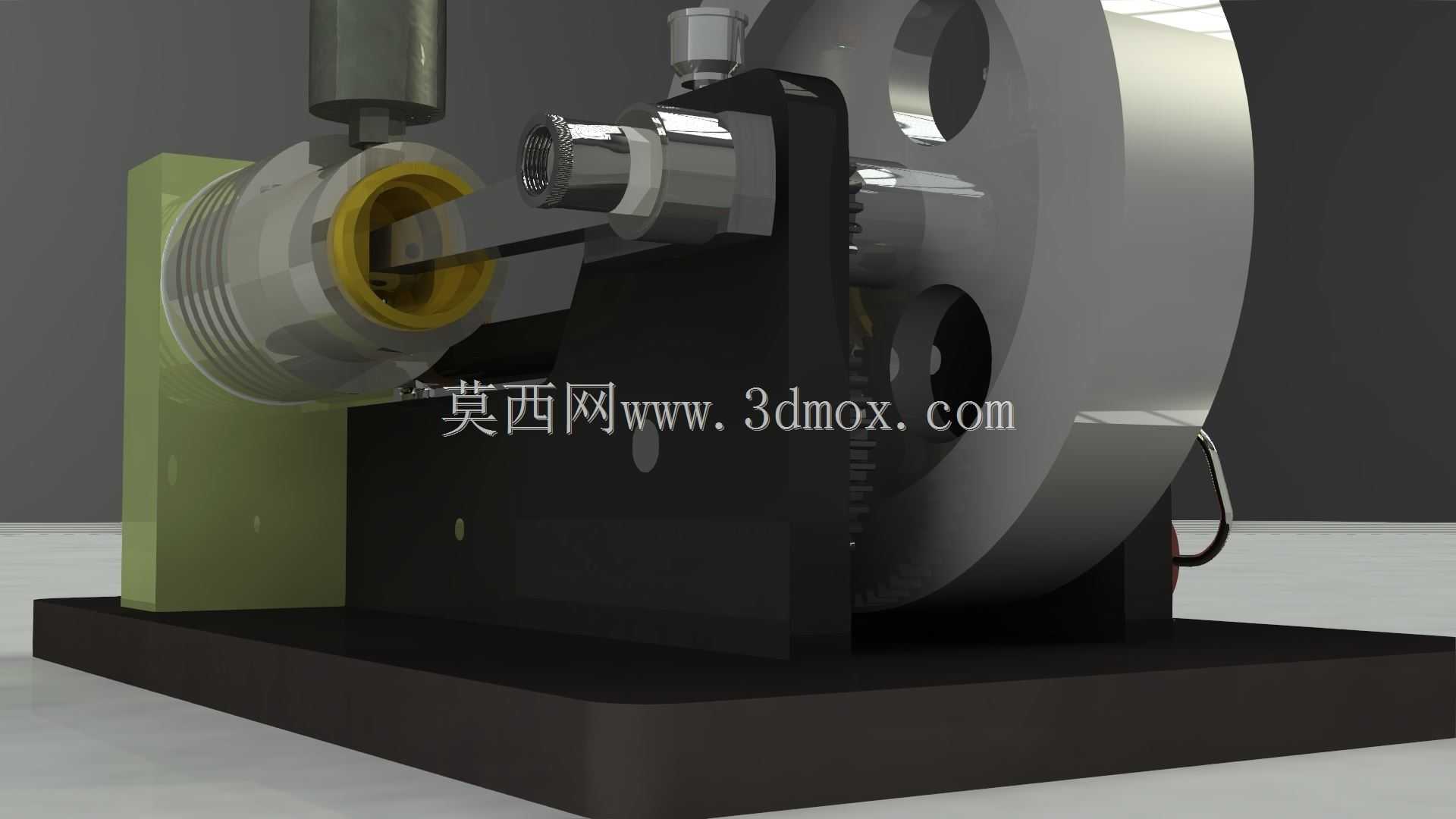

从功能特性上看，这款动力装置采用开放式曲轴箱设计，没有全封闭的曲轴箱壳体，曲轴、连杆、活塞的运动过程完全外露，观察者可以直接看到每个冲程下各个部件的联动状态，这一点对于教学场景来说非常实用，不需要拆解壳体就能展示内部传动逻辑。点火方式做了双兼容设计，既可以搭配火花塞实现电火花点火，也可以通过碰触点火的方式完成混合气引燃，对燃料的适应性更强，只需要少量低标号燃油就可以维持稳定运转，不需要复杂的供油调校，日常维护难度极低。整机采用铝、黄铜、钢材三种常见金属材料加工，铝件负责缸体散热、基座这类需要轻量化和导热性的部位，黄铜用于制作气门、管路连接件这类需要耐磨和密封性的零件，钢材则用来加工曲轴、齿轮、飞轮这类承受交变载荷的传动部件，材料选型完全匹配常规机加工的切削特性，没有难加工的特殊合金材料。

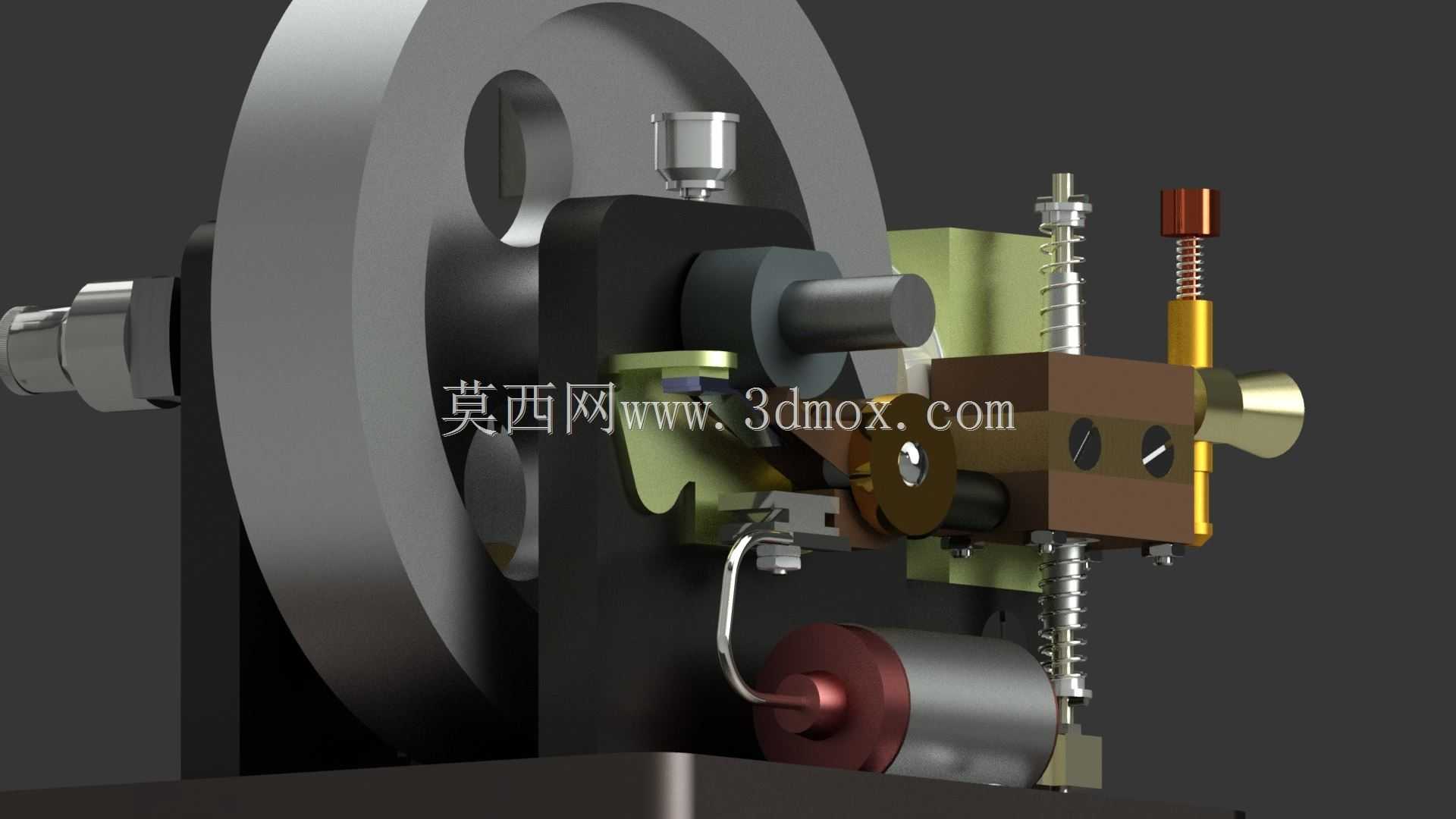

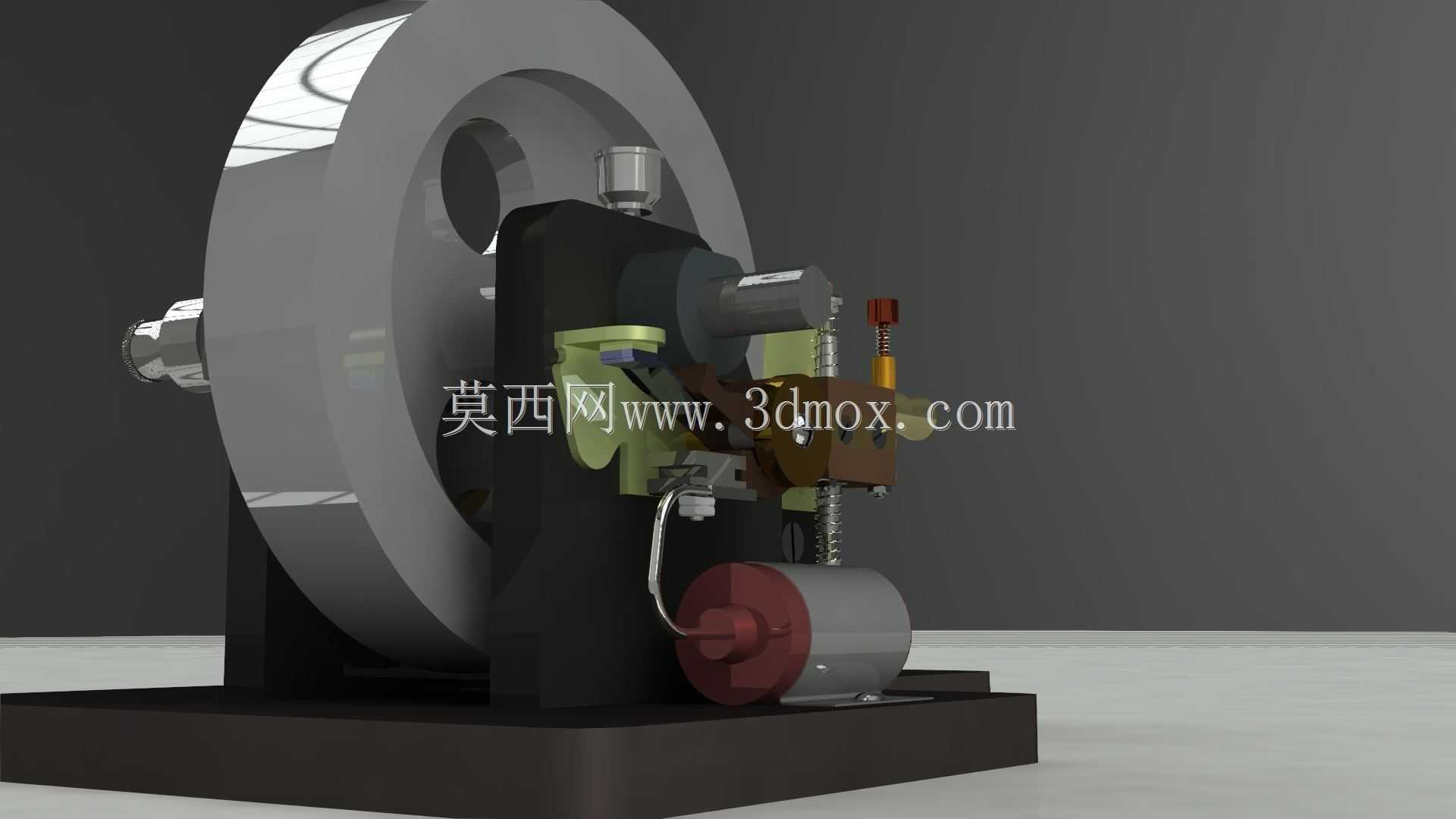

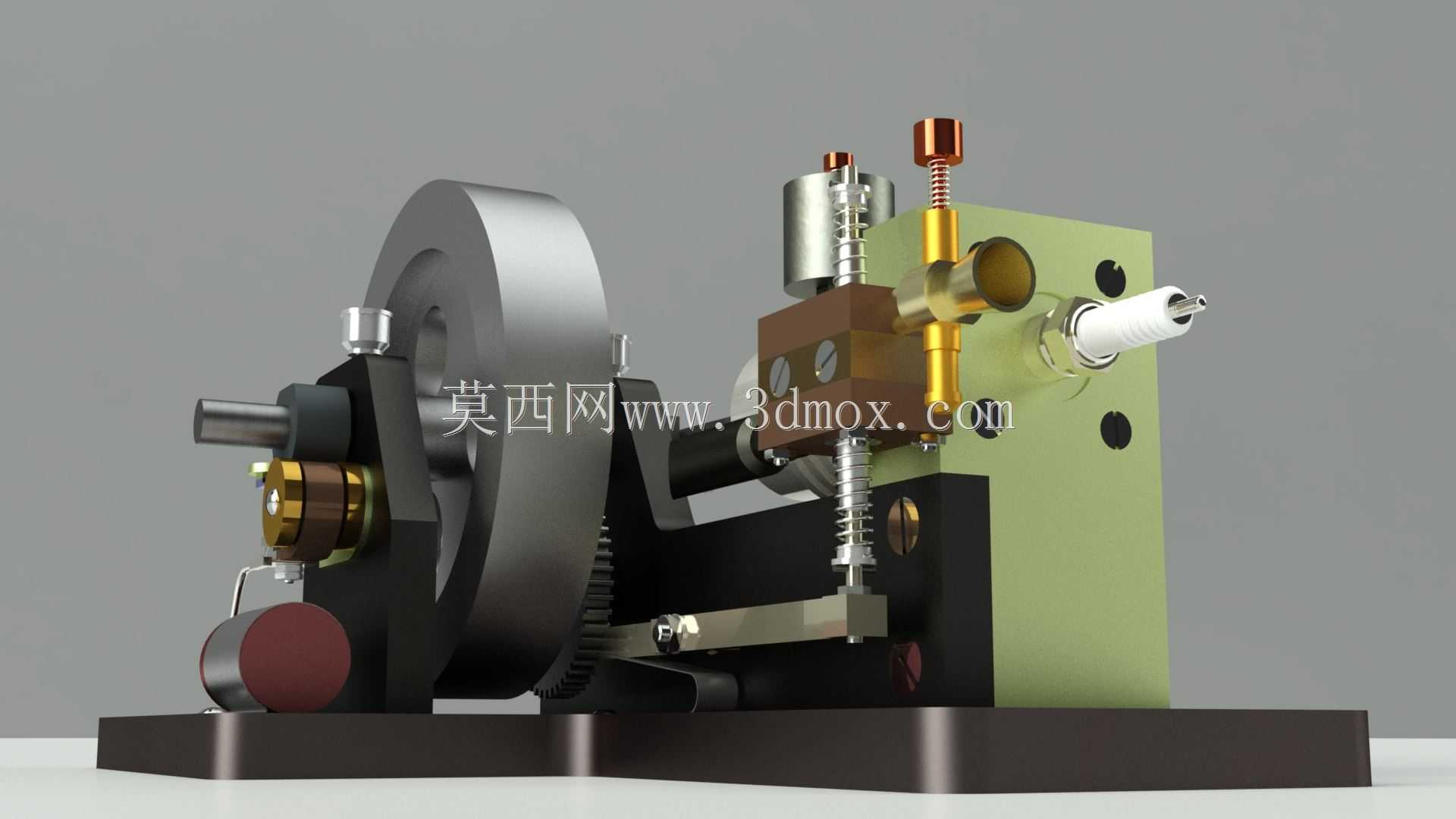

设计思路上，这款动力装置优先考虑了加工可行性和结构直观性，没有追求过高的压缩比和功率输出，所有零件的加工公差都放宽到普通车床、铣床可以达到的精度范围，不需要高精度的数控加工中心就可以完成制作。气门正时结构做了简化，采用侧置气门布局，省去了顶置气门复杂的摇臂、顶杆传动链，通过曲轴端的凸轮直接驱动气门开合，正时调整难度大幅降低，即使是没有太多发动机装配经验的爱好者，也可以按照装配关系完成正时校准。飞轮采用大直径轮式结构，转动惯量设计得足够大，可以储存足够的动能维持曲轴在非做功冲程的连续运转，避免单缸发动机因为冲程间隔出现运转卡顿的问题，同时飞轮端预留了动力输出接口，可以通过皮带轮、联轴器向外输出扭矩。

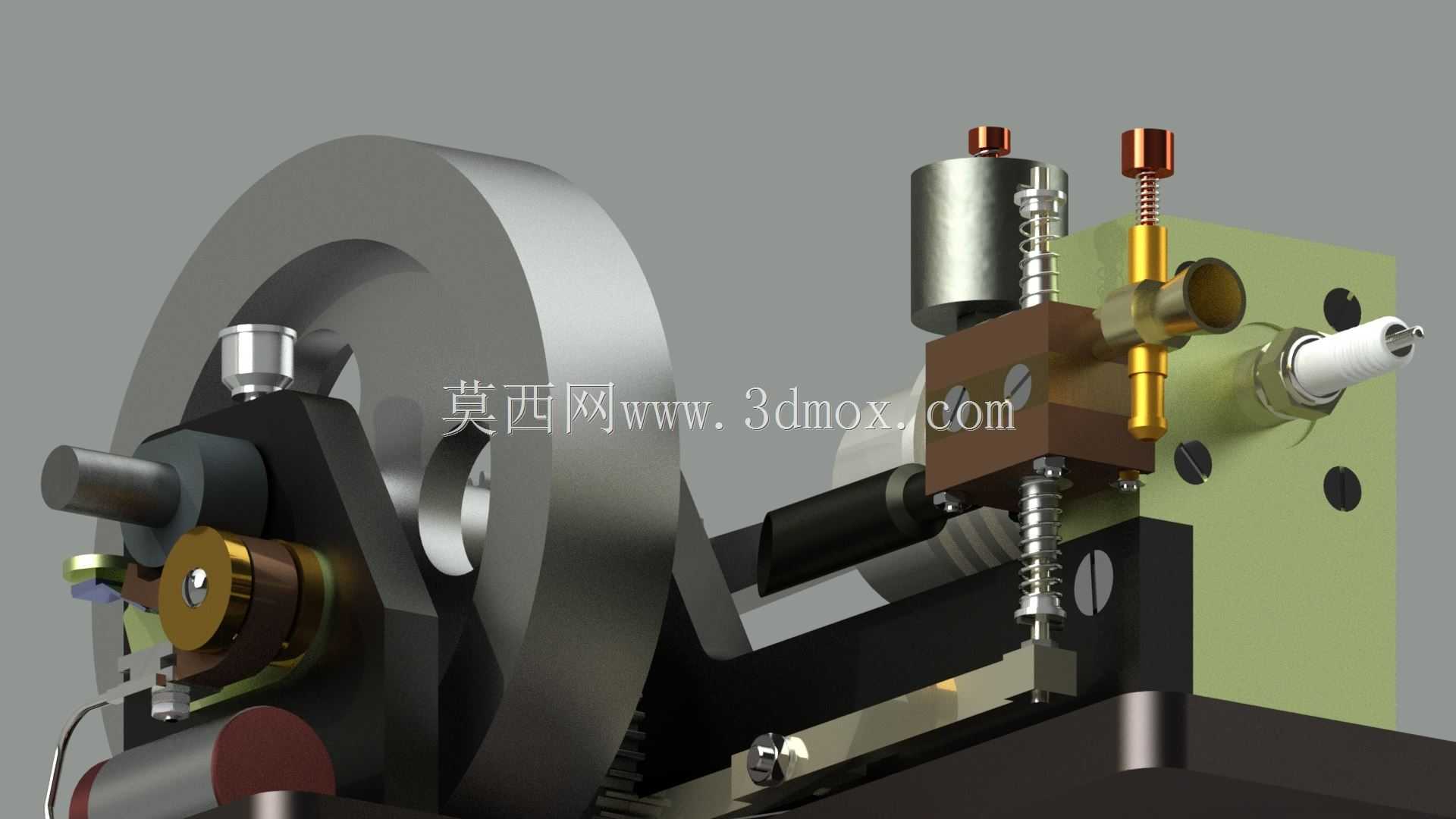

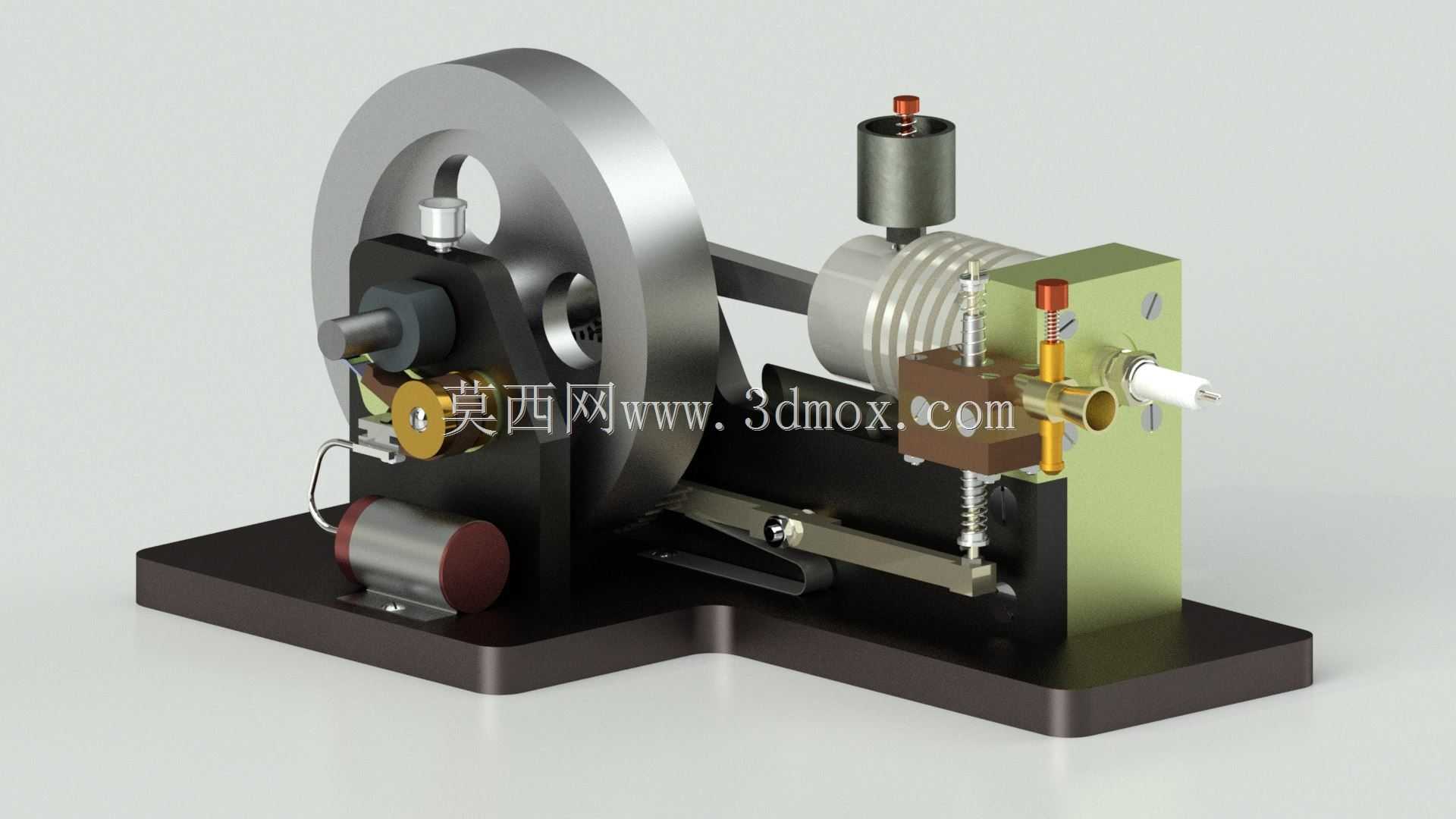

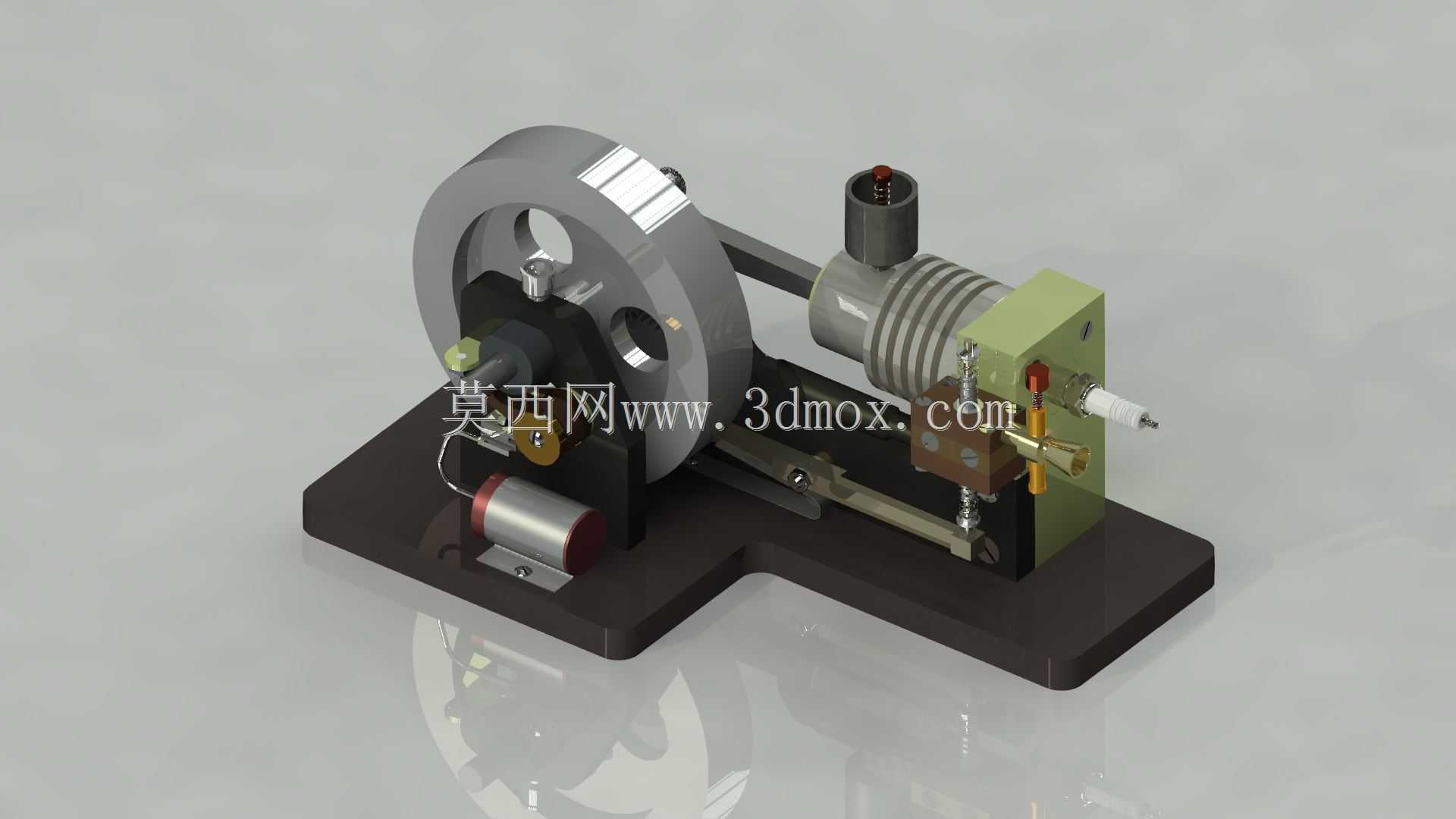

从安装边界和外形尺寸来看，整机采用一体化平板安装基座，所有部件都固定在一块矩形金属底板上，不需要额外制作安装支架，底板上预留了四个沉头安装孔，可以直接通过螺栓固定在工作台、设备机架上，安装定位非常方便。整机的横向尺寸控制在200毫米以内，纵向尺寸不超过150毫米，整体高度低于120毫米，占用的安装空间非常小，即使是狭小的教学实验台也可以轻松放置。缸体的散热鳍片采用环形直鳍设计，散热面积足够维持小功率工况下的温度稳定，不需要额外加装水冷散热系统，进一步简化了整机结构。进气口和排气口都设置在缸体侧方，接口采用标准的小直径管螺纹，可以直接对接微型化油器和排气消音器，不需要定制特殊的连接接头。曲轴的输出端从基座侧方伸出，轴心高度距离底板安装面35毫米，这个高度可以适配绝大多数微型传动机构的输入轴高度，不需要额外加装变高支座来调整传动中心高，减少了配套安装的工作量。

在实际装配调试过程中，这款结构的零件互换性很强，因为所有配合面都采用了基孔制的公差配合，活塞与缸套的间隙、曲轴与轴承座的配合间隙都预留了合理的装配余量，即使是手工加工的零件，只要尺寸偏差在0.05毫米以内就可以顺利装配，不需要反复修配。润滑方式采用简单的飞溅润滑，不需要加装复杂的机油泵和油路，只需要在曲轴箱部位加注少量润滑油，依靠曲轴运转时的飞溅就可以完成所有运动副的润滑，日常使用时只需要定期补充润滑油即可，维护流程非常简单。
