瓶式火箭气动弹射锁止机构设计

这套弹射机构的设计初衷，是为小型模型火箭发射场景提供一套低成本、高可靠性的动力释放方案，区别于传统依靠弹簧蓄能、机械销钉锁止的发射结构，整套方案完全依托气压蓄能完成动力输出，从根源上减少了金属机加工零件的使用量，适配学生科创、科普教学类小体量火箭发射的使用需求，不需要复杂的加工设备就能完成整套机构的制作与装配。

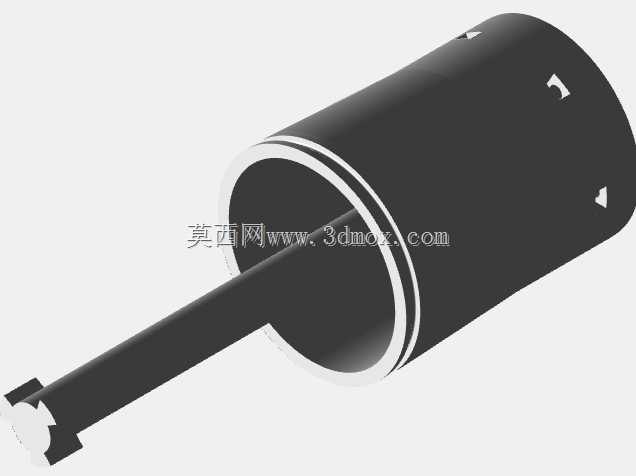

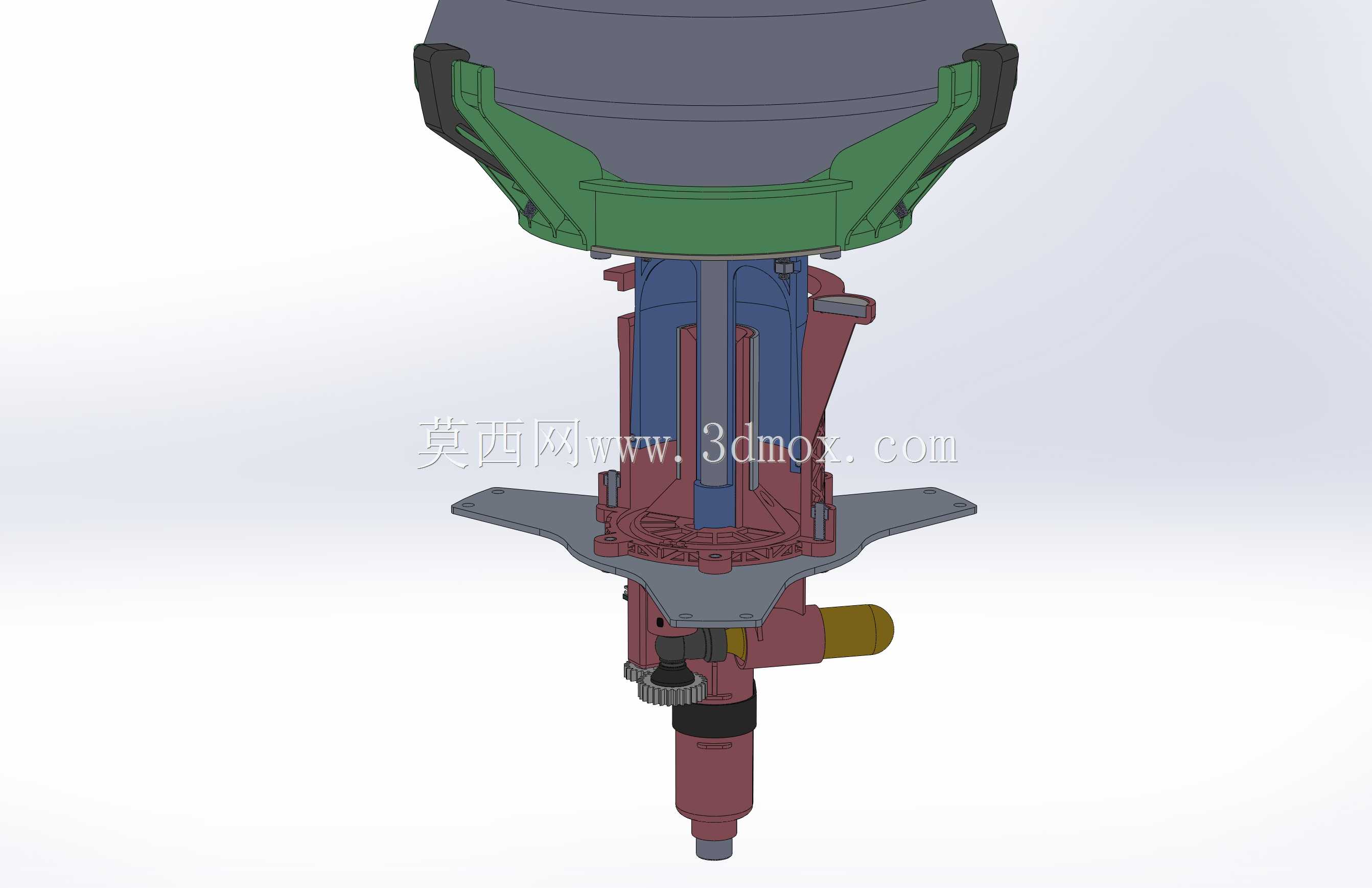

从实际使用场景来看，这类弹射机构主要适配低压气动发射的瓶式火箭，发射前通过外接气路向机构内腔充入预设压力的压缩气体，此时带磁性锁止功能的气动活塞会牢牢吸附在基座的磁吸配合面上，将充入的压缩气体封闭在蓄能腔体内，不会出现提前漏气、误触发的问题；当腔体内气压持续升高，气体作用在活塞端面上的推力超过磁吸锁止的保持力阈值时，活塞会瞬间解锁，沿着胶囊侧壁引导的挠性夹具做轴向运动，瞬间将蓄能腔内的压缩气体能量全部释放，推动上部的火箭弹体快速射出，整个触发过程不需要额外的电子触发元件或者机械解锁结构，完全依靠气压与磁吸力的平衡自动完成触发，触发响应速度快，不存在机械结构卡滞的隐患。

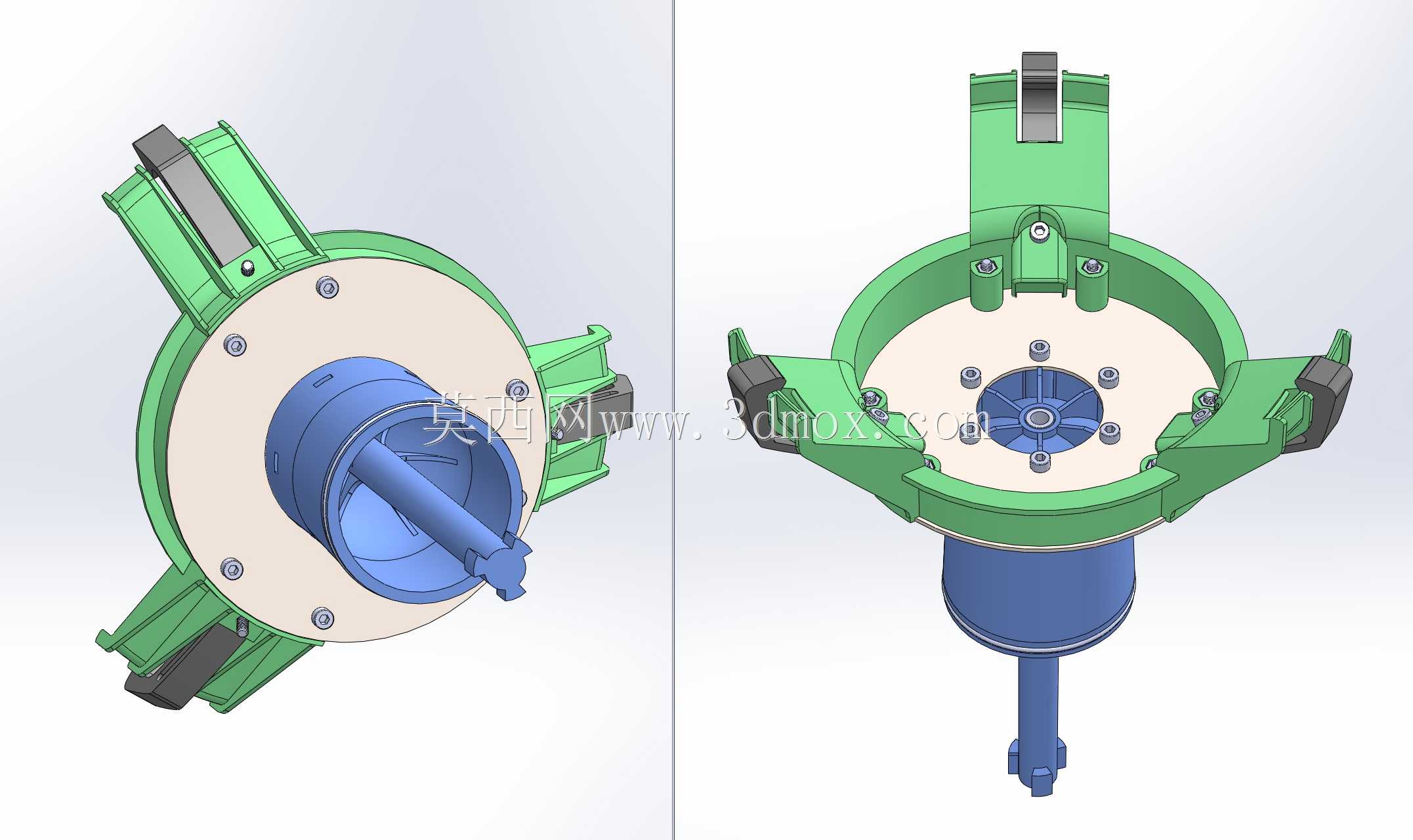

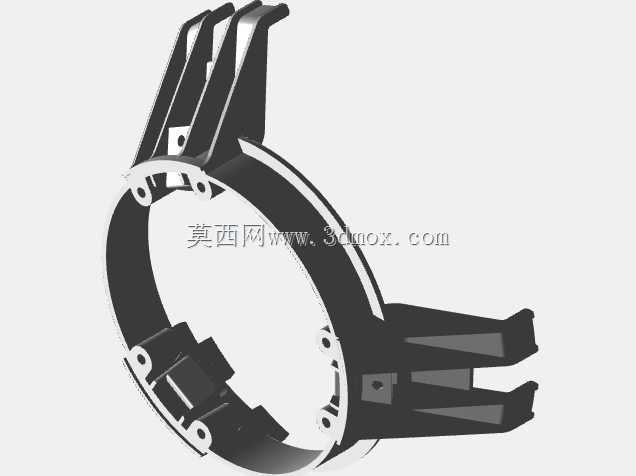

在结构设计思路上，整套机构刻意规避了传统弹射结构常用的定位销、压缩弹簧等零件，这类零件不仅需要单独的机加工工序制作，装配时还需要严格配合公差控制，稍有偏差就会出现销钉卡滞、弹簧弹力衰减的问题，直接影响发射的可靠性。这套方案里的挠性夹具直接依托安装基座的胶囊状内壁做导向，活塞运动过程中，挠性夹爪会顺着内壁的锥面逐渐张开，既完成了活塞运动的行程导向，又能在活塞运动到末端位置时对弹体底部形成均匀的周向支撑，避免弹体出射时出现偏斜。磁性锁止结构直接采用商用强磁块嵌入活塞与基座的配合面，不需要额外加工锁止卡槽、解锁拨杆等结构，锁止力的大小可以通过调整嵌入磁块的数量、规格灵活调整，适配不同发射压力、不同重量的弹体发射需求。

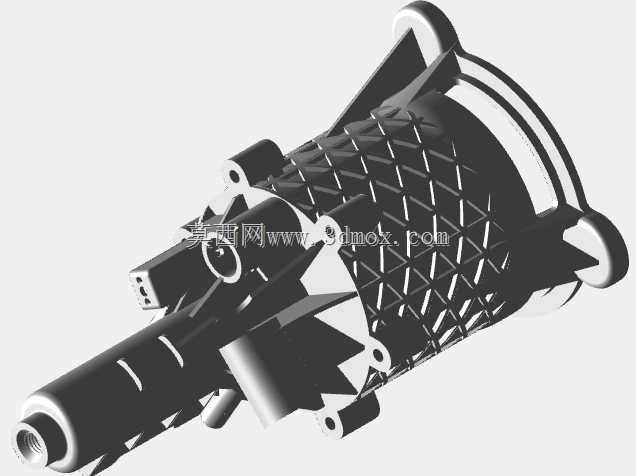

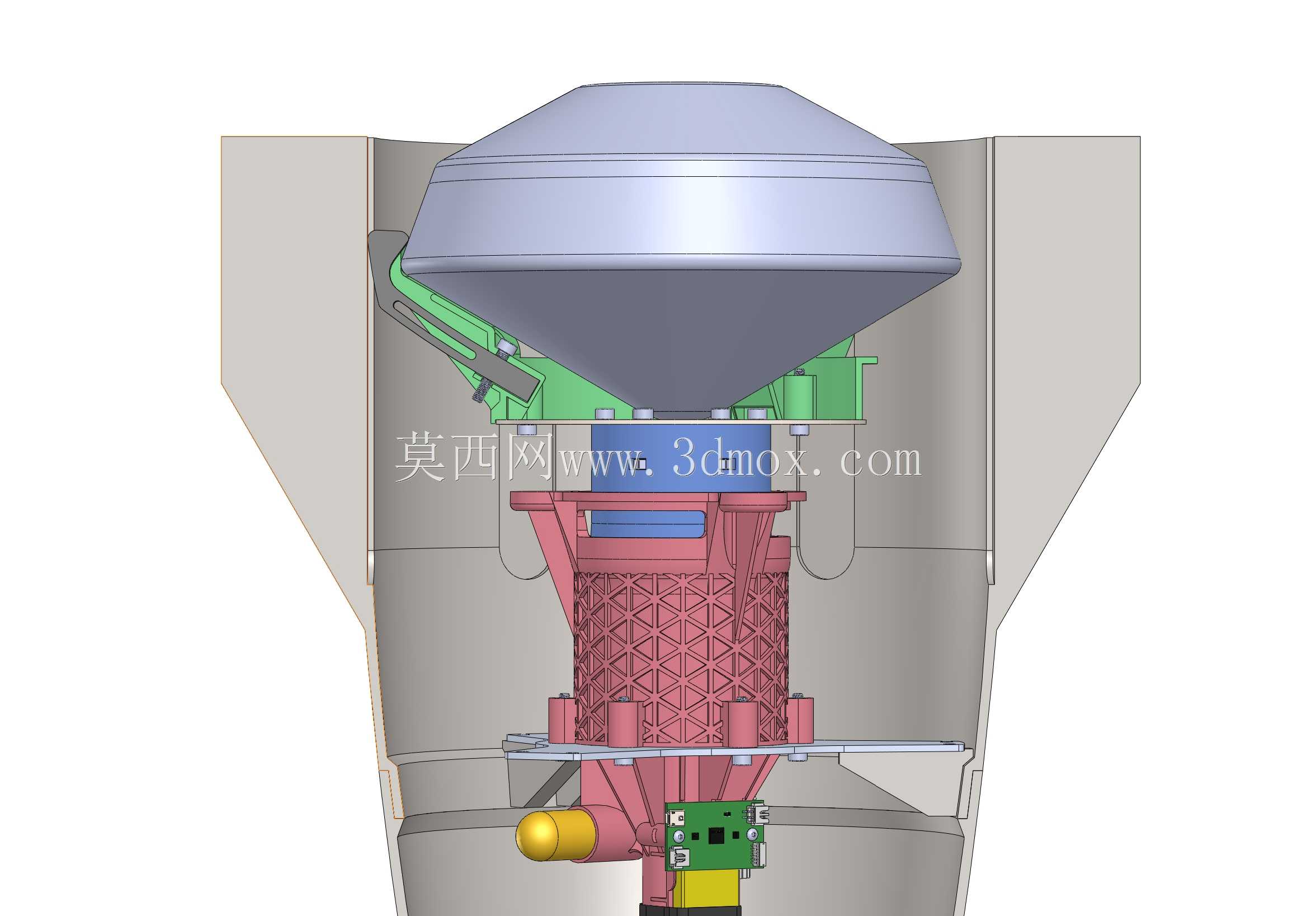

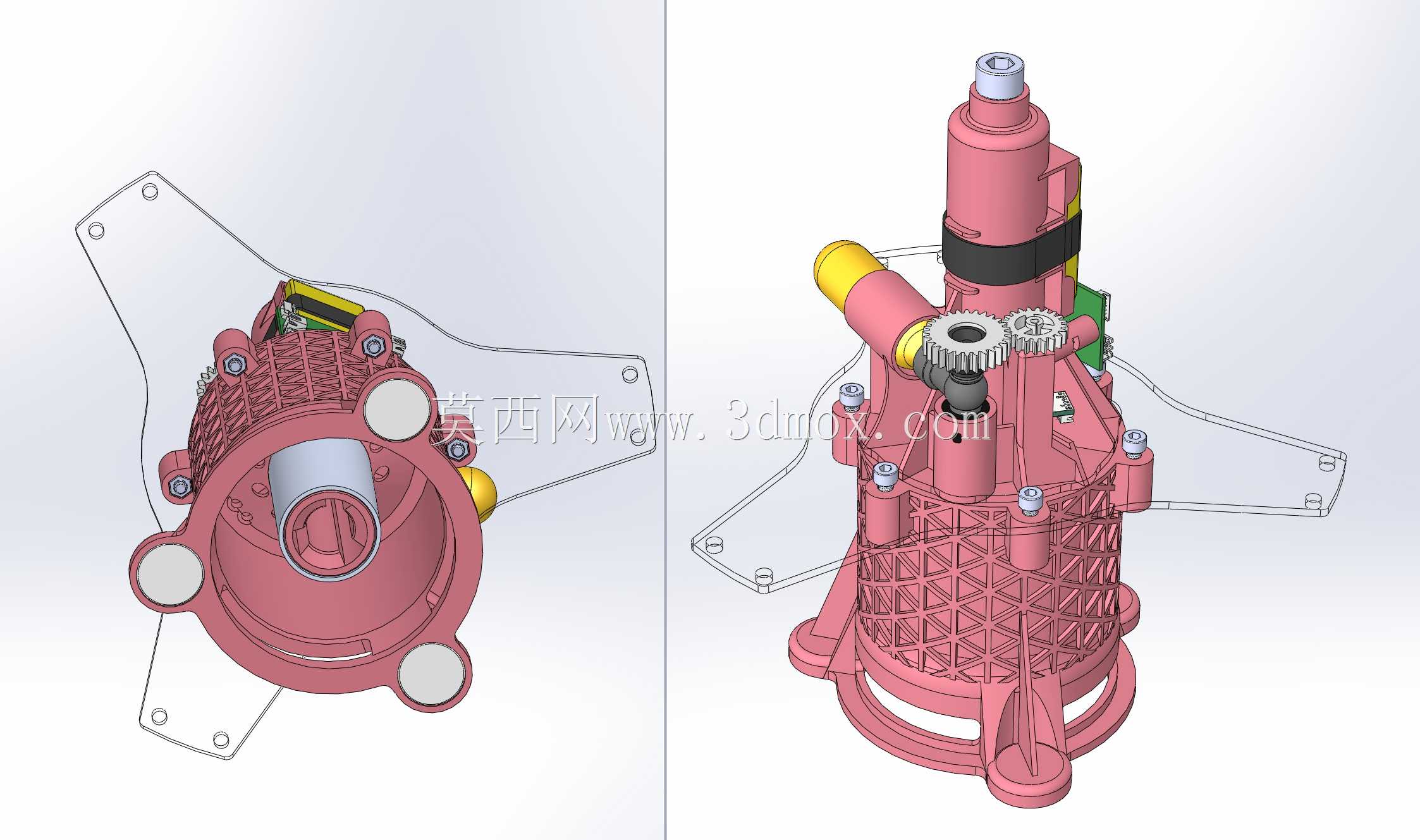

从安装边界与尺寸适配来看，整套机构的下部基座为带网格加强筋的圆柱结构，外径可以直接适配标准PVC管材的内径，不需要额外做转接结构就能固定在发射架的支撑管内，基座下部预留了标准气路接口，可以直接连接普通手动打气筒或者小型电动气泵，不需要专用的高压供气设备。上部的弹体承接面为锥面结构，可以直接贴合常见的苏打水瓶、PET材质模型火箭的底部曲面，不需要额外制作弹体转接底座，弹体放置后可以自动对中，不会出现放置偏心导致发射轨迹偏移的问题。机构侧面预留的小型安装位，可以固定气压检测模块或者发射计数模块，不需要额外打孔改造就能拓展状态监测功能，适配科创教学场景下的参数测量需求。

整套机构的运动部件只有带磁吸的气动活塞一个核心运动件，没有复杂的传动链路，日常使用时只需要定期清洁活塞与腔体内壁的灰尘，检查磁块的吸附面是否有铁屑吸附即可，维护成本极低。挠性夹具采用韧性较好的工程塑料制作，长期反复使用也不会出现金属疲劳断裂的问题，相比金属弹簧结构的使用寿命更长，在频繁的科普演示场景下，能够承受上百次的反复充压、发射循环，不会出现结构失效的问题。同时因为没有外露的弹簧、销钉等小零件，整套机构的使用安全性更高，不会出现零件高速飞出伤人的隐患，非常适合面向青少年的科普活动场景使用。
