带安装底座的斜撑式阀块连接支座结构

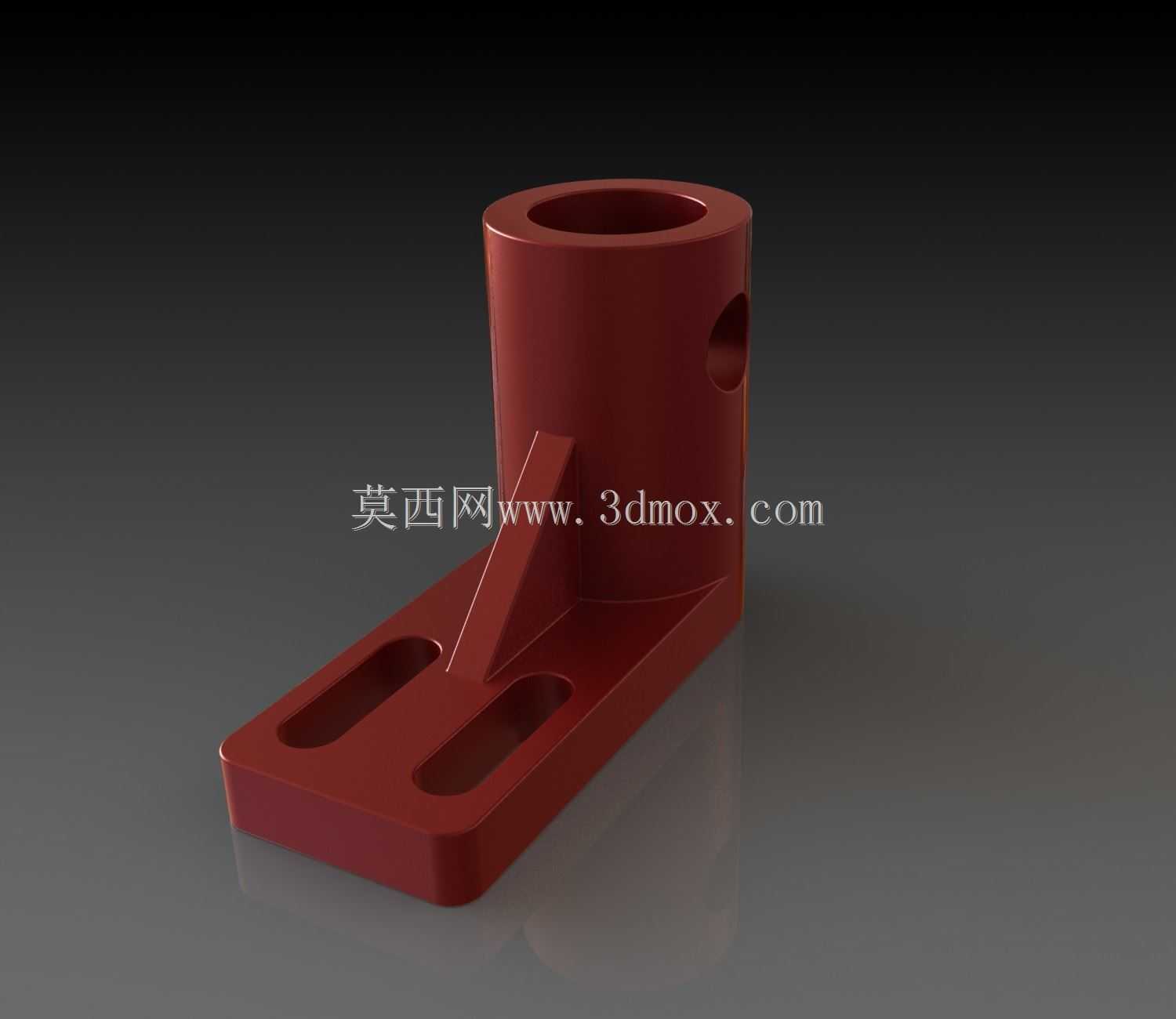

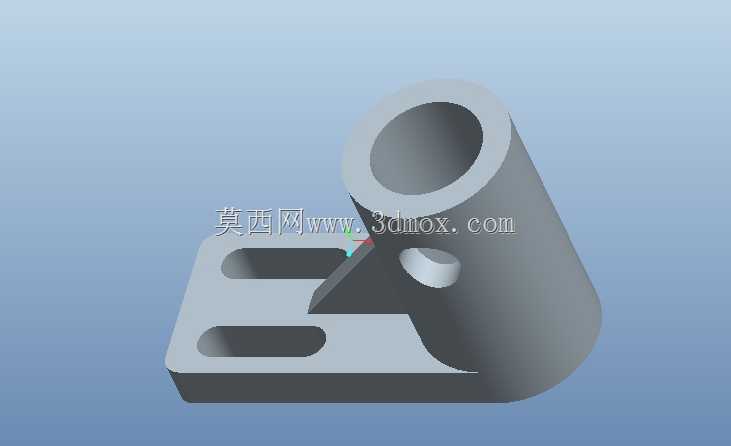

　　在工业流体控制管路系统的阀组集成布局中，这类带安装底座的斜撑式连接支座是阀块安装固定环节的常用配套构件，主要应用在液压阀组、气动控制阀岛、小型流体控制阀块的现场安装场景，承担阀块本体的承载、定位以及管路对接时的受力抵消作用，避免阀块直接悬空安装带来的管路接头应力集中、长期运行振动导致的密封失效问题。从结构功能来看，构件分为底部安装板、斜向支撑筋、上部圆柱套筒三个核心功能段，底部安装板开设两个平行的长圆形安装腰孔，这类腰孔设计并非随意设置，而是充分考虑了现场安装时的位置公差补偿需求——实际管路铺设过程中，预制的安装支架往往存在毫米级的位置偏差，腰孔可以允许支座在安装时沿孔长方向调整3-8mm的固定位置，无需重新在支架上钻孔攻丝，大幅降低现场安装的调整工作量，同时腰孔的沉边设计可以适配内六角圆柱头螺钉的安装，保证螺钉头完全沉入板面以下，不会出现凸起干涉阀块底部贴合面的问题。

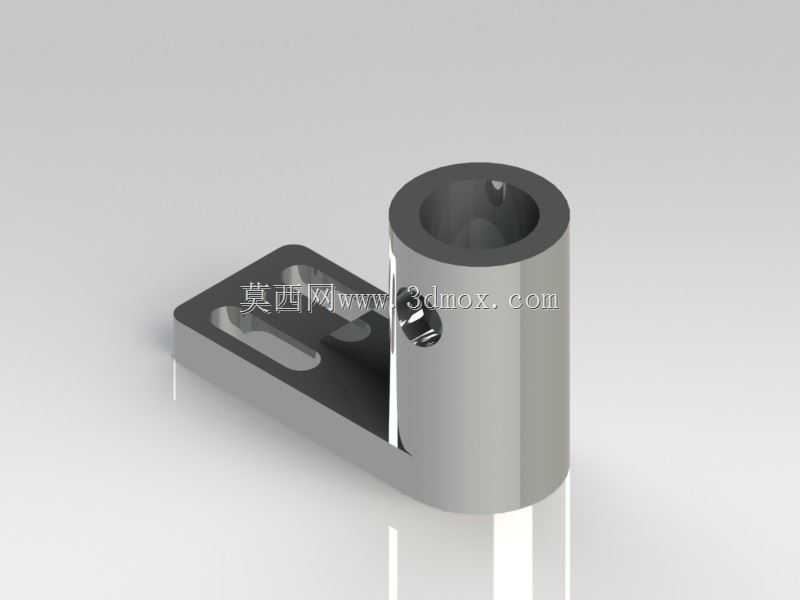

　　上部的圆柱套筒是核心的阀块对接部位，套筒的内孔精度按照H7级公差设计，既可以直接插入阀块的定位圆柱销实现快速定位，也可以作为流体支路的转接通道，当阀块需要外接垂直方向的管路时，套筒内孔可以直接穿装管路接头，侧面开设的径向通孔则用于安装锁紧螺钉或者引出侧向的控制油路，避免管路从阀块侧面直接引出时和周边其他阀件产生空间干涉。连接底部安装板和上部套筒的斜向支撑筋是整个构件的受力核心，设计时采用了45度倾斜的等厚筋板结构，筋板厚度根据上部阀块的额定承载重量计算，当上部安装的阀块重量在5kg以内、管路动态压力不超过16MPa时，筋板厚度取8mm即可满足强度要求，不会在长期振动工况下出现筋板根部焊缝开裂或者塑性变形的问题，筋板和套筒、底板的连接位置都做了R3的圆角过渡，避免直角位置的应力集中，这一点在液压系统这类存在持续压力脉动的工况下尤为重要，很多早期的阀块支座就是因为忽略了过渡圆角，在运行半年到一年后就出现根部疲劳断裂的问题。

　　从安装边界来看，整个构件的底部安装面平面度要求控制在0.05mm以内，保证和安装支架的表面完全贴合，不会出现安装倾斜导致上部套筒轴线偏移的问题，套筒的轴线和底部安装面的垂直度公差控制在0.02mm/100mm，确保阀块安装后和对接管路的同轴度符合要求，避免管路接头出现别劲安装的情况。实际选型使用时，需要先确认上部阀块的定位销直径和套筒内孔的匹配度，同时核算阀块加上外接管路的总重量，确保支座的承载能力留有1.5倍以上的安全余量，对于存在强振动的工况，比如工程机械、锻压设备周边的阀组安装，还可以在底部安装板和支架之间增加薄橡胶减震垫，进一步降低振动传递到阀块内部的影响，延长密封件和阀芯的使用寿命。这类支座的建模过程需要重点关注几个工艺细节：一是底部腰孔的两端半圆要和直边段相切，避免数控铣削加工时出现接刀痕；二是套筒侧面的径向孔轴线要和套筒内孔轴线垂直相交，偏差不能超过0.1mm，否则锁紧螺钉安装后会出现偏载，导致定位销受力不均；三是斜撑筋的两个侧面要和底板、套筒的外表面完全相切融合，不要出现独立的拼接面，否则后续做有限元受力分析时会在拼接位置出现虚假的应力集中结果，影响结构强度判断。

　　很多刚入行的结构设计人员在做这类阀块安装件时，容易直接把底部安装孔做成圆孔，忽略现场安装的调整需求，导致现场装配时经常需要返工修孔，还有的会把斜撑筋做的过薄或者省略过渡圆角，看似节省了材料，实则给后续长期运行埋下了断裂隐患，这类支撑构件的设计核心从来不是追求极致的轻量化，而是在满足安装调整便利性的前提下，保证长期受力的可靠性，毕竟阀组作为流体系统的控制核心，一旦安装支座失效导致阀块移位、管路断裂，带来的系统停机损失远高于支座本身的材料成本。
