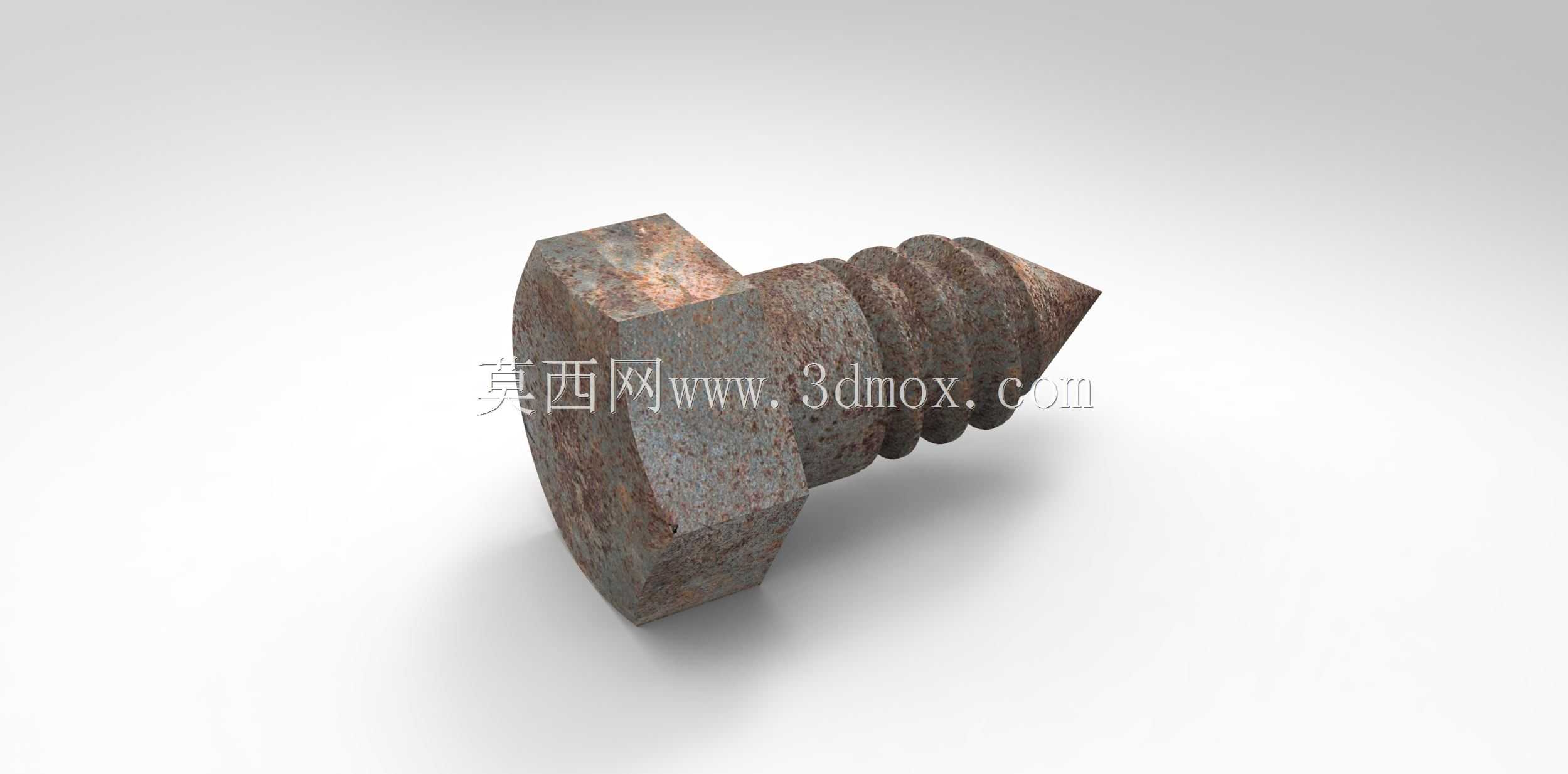

外六角尖端自攻紧固螺丝结构

　　这类外六角尖端自攻螺丝，在薄板件连接、仪器仪表阀组装配、小型机电设备外壳固定场景中应用十分广泛，不需要预先在被连接件上攻制内螺纹，依靠自身尖端的切削螺纹结构，直接旋入预制的光孔即可完成紧固，大幅减少现场装配的工序步骤，尤其适合有色金属薄板、工程塑料件、薄钢板这类攻丝易滑牙、易变形的基材连接。从结构设计来看，头部采用标准外六角构型，可适配普通开口扳手、套筒扳手施加拧紧力矩，相比十字槽、一字槽的头部构型，能承受更大的拧紧扭矩，不容易出现槽口滑牙失效的问题，在需要一定预紧力的阀块安装、仪表定位场景中，能保证连接副的长期防松可靠性。

　　尖端部分采用锥形自攻导向设计，螺纹牙型为三角牙自攻构型，牙距适配常见的薄板连接需求，旋入过程中尖端可自行在基材光孔内切削出匹配的内螺纹，牙侧的间隙设计能减少旋入时的阻力，同时保证螺纹啮合后的贴合度，避免出现连接松动、螺纹乱牙的问题。从安装边界来看，这类螺丝的头部对边尺寸、头部高度均符合通用紧固件的安装空间要求，设计选型时需要注意，被连接件的预制光孔直径需要匹配螺丝的螺纹中径，光孔过大容易导致螺纹啮合不足、连接强度不足，光孔过小则会导致旋入力矩过大，甚至出现螺丝断裂、基材开裂的问题。安装时的拧紧力矩需要根据基材材质调整，比如在ABS工程塑料件上使用时，力矩需要控制在较低范围，避免螺丝柱被撑裂；在铝合金薄板上使用时，可适当提高力矩保证预紧力，但不能超过螺丝本身的扭转强度阈值。在阀块类部件的装配场景中，这类螺丝常用来固定阀块上的小型盖板、传感器安装支架，由于阀组工作时会存在一定的流体压力脉动，螺丝的预紧力需要保证密封面的均匀压紧，避免出现介质渗漏，这就要求螺丝的螺纹啮合长度至少达到螺丝公称直径的1.5倍以上，才能保证足够的连接强度，承受压力脉动带来的交变载荷。

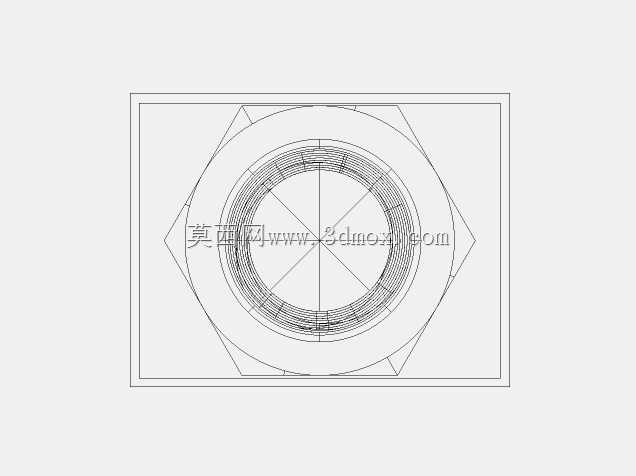

　　从建模逻辑来看，构建该三维模型时，首先需要确定螺丝的公称直径、螺杆长度、头部对边尺寸、头部厚度这些核心参数，先通过旋转特征构建螺杆的基础锥体与头部的六角柱基体，再通过螺旋扫描特征切除出螺纹牙型，螺纹的收尾部分需要做自然退刀处理，避免出现应力集中的尖角，最后对头部的棱边、尖端的切削刃做微小的倒角处理，还原实际加工后的零件状态，避免模型出现不符合加工工艺的尖锐棱角。这类螺丝在实际使用中，不需要配合螺母使用，单侧即可完成装配操作，在空间受限的仪器仪表内部装配场景中，相比普通螺栓螺母连接副，能大幅减少安装所需的操作空间，不需要在被连接件的另一侧预留扳手操作空间，非常适合紧凑结构内的零部件固定。

　　需要注意的是，这类自攻螺丝不适合用于频繁拆卸的连接部位，多次拆卸会导致基材上切削出的内螺纹磨损滑牙，最终导致连接失效，因此在设计需要经常拆卸维护的部位时，需要改用机牙螺丝配合预埋铜螺母的结构，而在一次性装配、很少拆卸的部位，使用这类自攻螺丝能有效降低装配成本，提升生产效率。在三维装配设计中，调用这类标准件模型时，需要提前预留好头部的沉孔空间或者扳手操作空间，避免出现装配干涉，比如外六角头部周围需要预留至少能让套筒套入的空间，不能被周边的凸台、筋条结构挡住，否则现场装配时无法顺利拧紧螺丝，会导致生产装配环节出现不必要的工艺问题。
