外六角螺纹堵头密封连接件结构

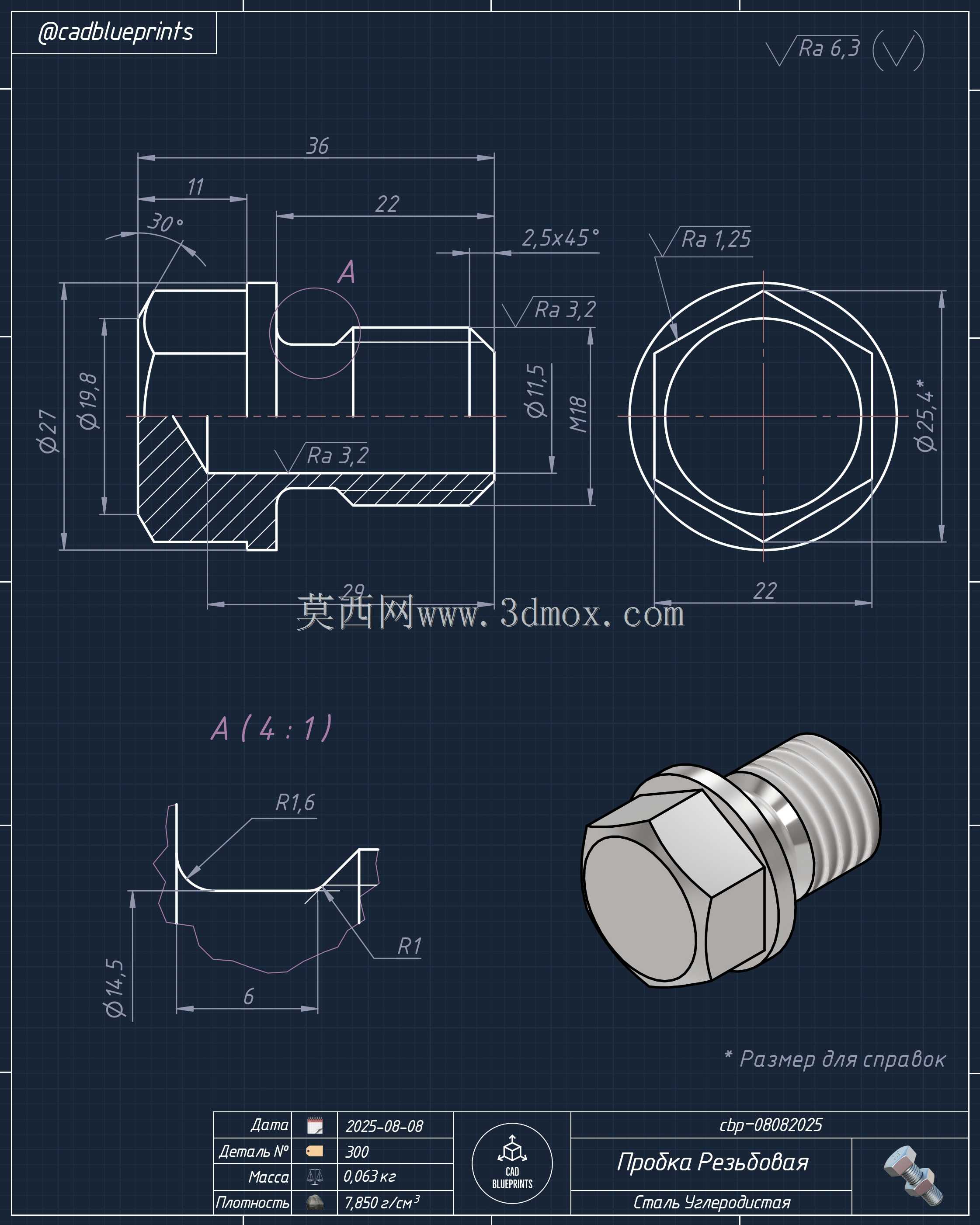

　　这类外六角螺纹堵头常应用在液压阀块、气动控制回路、小型流体管路的末端封堵场景，在仪表类阀组集成块上尤为常见，主要作用是封闭预留工艺孔、闲置油路/气路接口，避免介质泄漏，同时维持管路系统内部的压力稳定。从结构设计来看，头部采用标准外六角构型，完全适配常规开口扳手、套筒扳手的拧紧作业，六角对边尺寸遵循通用紧固件的公差规范，拧紧时受力面均匀，不会出现打滑、棱角崩损的问题，头部与螺纹段衔接处做了退刀槽设计，既保证螺纹加工时的退刀空间，也能让堵头拧紧到位时端面完全贴合阀块的密封面，避免出现螺纹拧入深度不足导致的密封失效问题。

　　螺纹段采用标准公制管螺纹构型，牙型角精度满足密封螺纹的公差要求，装配时配合生料带、密封胶或者组合密封垫圈，就能实现中低压工况下的可靠密封，可适配矿物液压油、压缩空气、低压水基介质等多种常见工业流体的封堵需求。从安装边界来看，这类堵头的拧入深度根据对应阀块的壁厚做了匹配设计，不会出现拧入过深顶碰阀块内部流道、或者拧入过浅导致螺纹啮合扣数不足的问题，头部的高度尺寸经过核算，拧紧后六角头不会突出阀块安装面过多，避免和周边安装的阀件、管路接头产生空间干涉，在集成化阀组的紧凑布局中也能顺利完成装配作业。

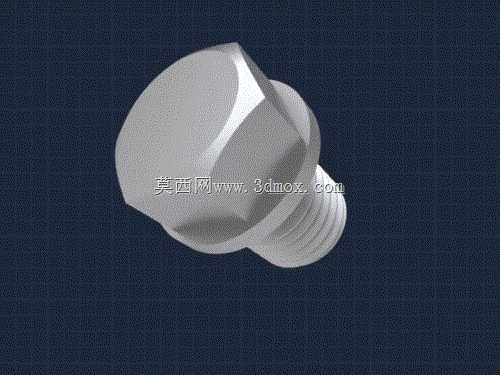

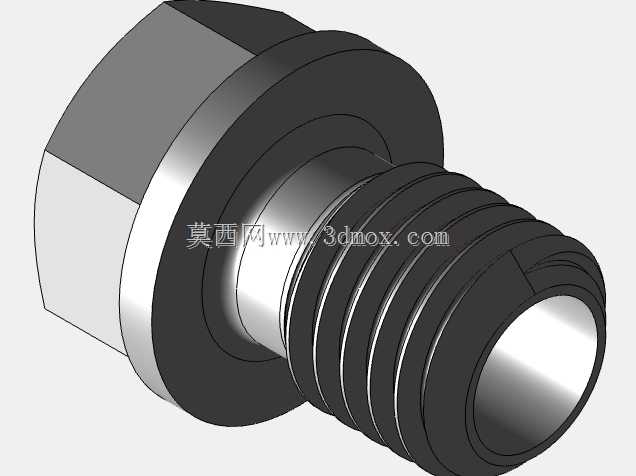

　　在实际工程应用中，这类堵头除了封堵闲置接口，也常作为工艺孔封堵件使用——阀块加工过程中为了打通内部交叉流道，会在阀块外壁加工若干工艺孔，流道加工完成后就需要用这类螺纹堵头将工艺孔封堵，保证整个流道系统的密闭性。设计这类零件的三维模型时，需要重点关注几个核心尺寸的匹配：首先是螺纹的大径、中径、小径公差，必须和对应阀块上的内螺纹孔公差适配，过松会导致密封失效，过紧则会出现装配时螺纹咬死、甚至拧裂阀块基体的问题；其次是六角头部的对边尺寸、对角尺寸，要符合标准紧固件的尺寸规范，保证现场常用的扳手工具都能直接使用，不需要定制特殊工装；另外头部下端的密封端面要保证平面度要求，和阀块密封面接触时不能有缝隙，若采用端面密封结构，还需要在端面上预留密封垫圈的安装槽位，避免密封垫圈受压移位。从使用场景的适配性来看，这类小规格螺纹堵头广泛应用在小型气动控制单元、实验台流体回路、小型液压站阀组、仪表辅助容器的接口封堵中，相比焊接式堵头，它具备可拆卸的优势，后续需要扩展流道、清理管路时，可以直接拆下堵头进行作业，不需要破坏阀块基体结构。建模过程中，螺纹部分可以采用简化修饰螺纹配合真实牙型的组合方式，既保证装配干涉检查时的尺寸准确性，也能在工程图导出时正确标注螺纹参数，六角头部的棱角处做了微小的倒角处理，既去除加工毛刺，也能避免装配时棱角划伤操作人员。

　　这类零件虽然结构简单，但在流体系统中起到的密封作用至关重要，一旦堵头出现松动、密封失效，会导致系统介质泄漏，轻则造成设备工作压力不足，重则引发介质泄漏带来的安全隐患，因此设计时除了尺寸匹配，还要考虑不同工况下的材质适配，比如低压气动场景可以选用铝合金材质降低重量，液压油场景选用碳钢镀锌材质提升强度，腐蚀介质场景则选用不锈钢材质提升耐蚀性，对应的三维模型也可以通过参数化驱动，快速调整尺寸规格适配不同的应用需求。在阀块的整体装配设计中，这类堵头的排布还要预留足够的扳手操作空间，不能出现堵头安装位置周边有其他突出零件，导致扳手无法套入六角头、无法完成拧紧作业的问题，这就要求在三维装配阶段进行装配模拟，验证扳手的活动空间是否充足，避免实际装配时出现工艺性问题。
