镂空轻量化一体式304不锈钢冰钩结构设计

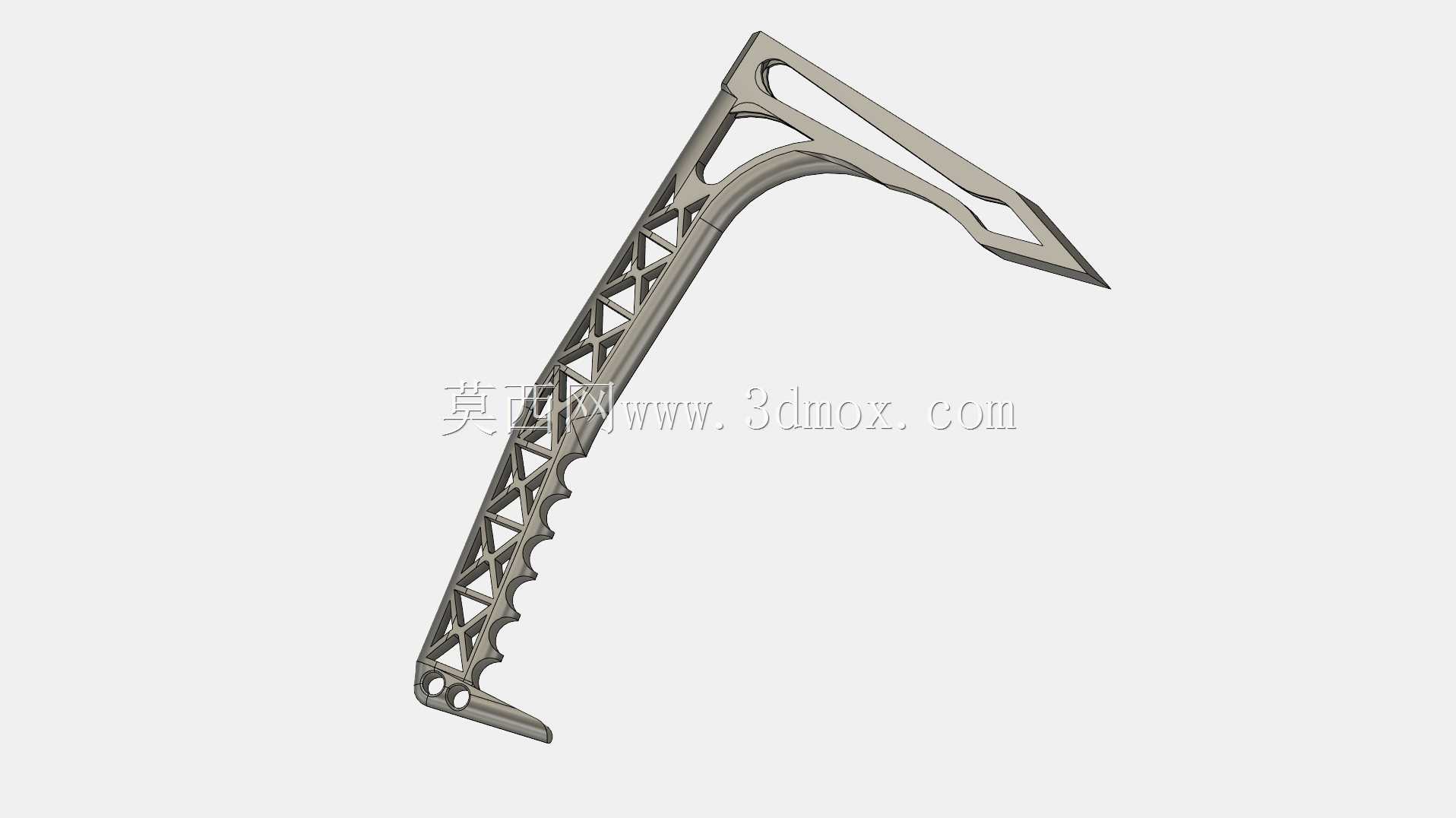

　　这款一体式冰钩的结构设计，核心围绕高海拔冰壁攀爬、应急救援垂降、户外绳索作业等实际工况展开，在做结构方案阶段就优先锁定了304不锈钢作为基材，毕竟这类户外作业场景往往伴随低温、潮湿、反复冲击载荷，普通碳钢基材容易出现低温脆断、锈蚀后应力集中失效的问题，304不锈钢的低温韧性和耐候性刚好匹配这类使用需求。从结构受力逻辑来看，整体采用L型受力布局，尖端刺入段做了双斜面开刃处理，刺入冰面、岩壁缝隙时能快速破开表层硬质结构，刺入后钩体的弧形过渡段可以分散刺入点的集中载荷，避免硬脆冰面受力后出现碎裂脱钩的情况。

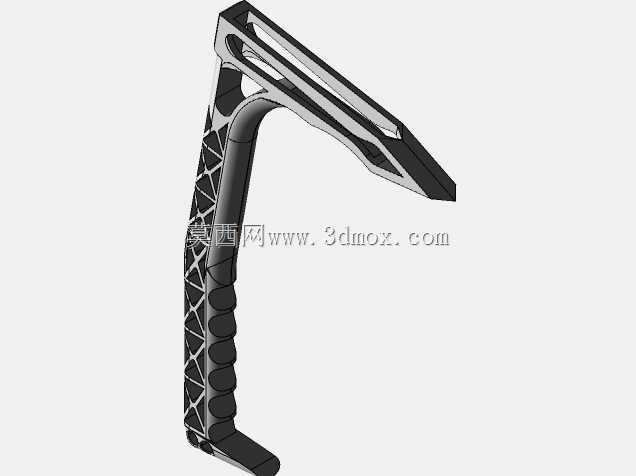

　　手柄段的镂空桁架结构是整个设计的核心优化点，没有采用传统实心锻打的结构形式，而是通过等间距的三角镂空桁架排布，在保证整体抗弯、抗扭截面模量的前提下，把整体重量降低了近40%，毕竟攀爬类手持工具每增加一点重量，长时间作业都会带来明显的体力消耗，轻量化的设计能有效降低作业者的负重负担。同时手柄内侧做了连续的锯齿状防滑凸起，不管是戴厚款防寒手套直接握持，还是搭配弹力绳做腕部固定，都能避免手部出汗、手套沾水后出现打滑脱手的问题，手柄末端的两个贯通安装孔，是专门为弹力绳、安全挂扣预留的安装接口，孔位做了圆角倒边处理，避免绳索反复摩擦后出现割绳断股的隐患。

　　在结构仿真验证阶段，分别针对垂直拉拔、侧向冲击、反复弯折三个核心受力工况做了校核，尖端刺入冰面后承受1.5kN垂直拉拔力时，整体最大应力出现在钩体弧形过渡段，数值远低于304不锈钢的屈服强度，不会出现塑性变形；侧向承受0.8kN冲击载荷时，桁架结构的镂空排布可以分散冲击能量，不会出现局部应力集中导致的断裂问题。从安装边界来看，整体轮廓的弯折角度经过反复调整，既保证刺入冰面后钩体与冰面的接触角度能形成足够的自锁摩擦力，不会因为受力方向变化出现滑钩，也保证手柄握持时手腕处于自然发力角度，长时间作业不会出现腕部劳损。和传统拼接式冰钩不同，这款一体式结构没有焊接、铆接的连接节点，从根源上避免了连接位置在低温冲击下出现开裂、脱落的风险，所有的棱边都做了R0.5-R2的圆角过渡，没有尖锐的加工棱角，一方面避免携带时划破衣物、割伤手套，另一方面也能减少应力集中点，提升整体的疲劳寿命。针对不同的使用场景，尖端的长度和开刃角度也做了适配优化，面对硬质蓝冰时，较窄的开刃角度可以轻松刺入冰面内部，面对软质雪层或者岩壁缝隙时，钩体的弧形段可以挂住凸起结构，作为临时锚点使用。

　　手柄段的桁架镂空结构除了减重之外，还能在低温环境下减少手部与金属的接触面积，避免长时间握持时出现手部粘黏冻伤的问题，镂空的间隙也能让沾在手柄上的冰雪、积水快速脱落，不会因为低温结冰导致手柄握持直径变大、防滑性能下降。在实际作业场景中，这款冰钩既可以作为冰面攀爬的行进工具，也可以在绳索垂降时作为临时锚点使用，搭配弹力绳腕带可以在脱手时快速回收，不会出现工具坠落的安全隐患，整体结构没有多余的可拆卸零件，日常维护只需要检查尖端磨损情况、及时打磨开刃即可，不需要做复杂的拆解保养，非常适合高海拔攀登、户外救援、山地作业等复杂环境下使用。
