锯木加工用锯片导向支撑装置

在木材粗加工与开料作业场景中，锯片的运行稳定性直接决定了板材切面的平整度、锯切尺寸精度以及锯片本身的使用寿命，这套导向支撑结构正是针对锯木设备升级需求开发的核心导向部件，主要承担锯片运行过程中的径向约束、行程导向以及切削载荷传递的作用。从实际应用场景来看，这类导轨结构多适配于卧式带锯或者小型推台锯的改造升级，尤其是在老旧锯木设备的精度恢复改造中，不需要对原有设备的床身进行大规模切削加工，仅需通过对应安装位的螺栓固定即可完成装配，能够有效解决原有设备长期运行后出现的锯片跑偏、切面烧蚀、锯缝过宽等常见问题。

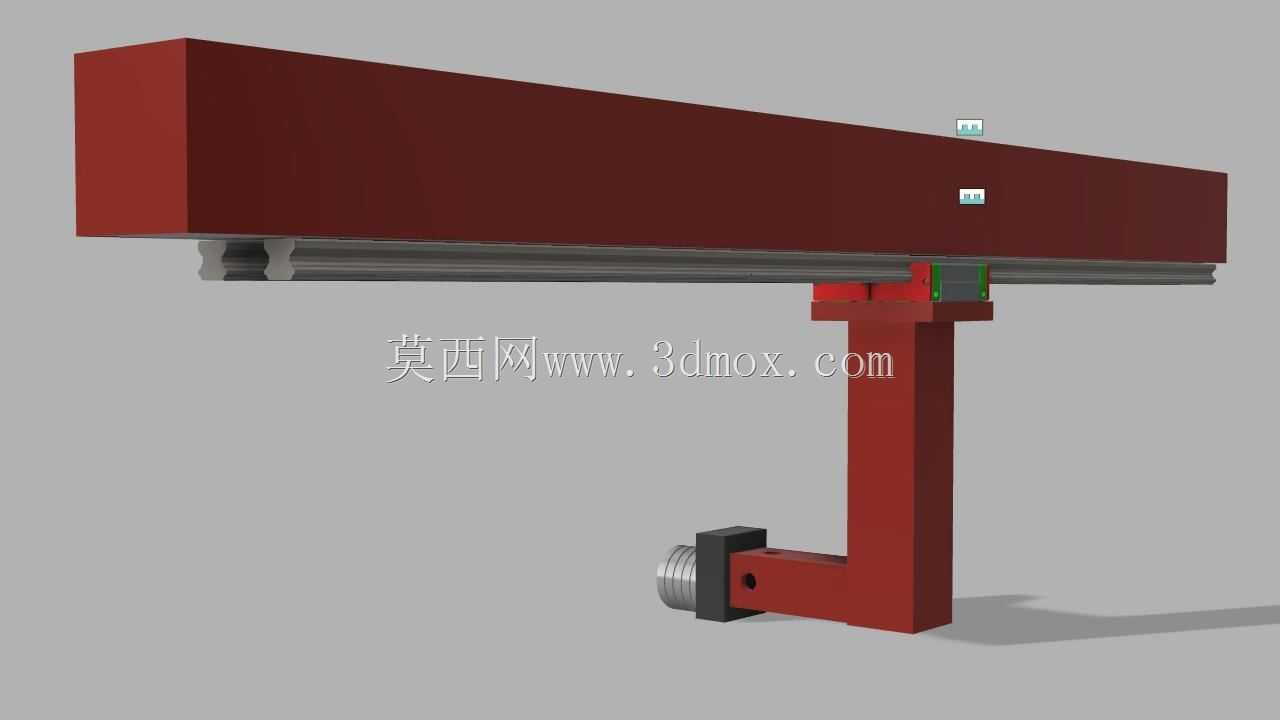

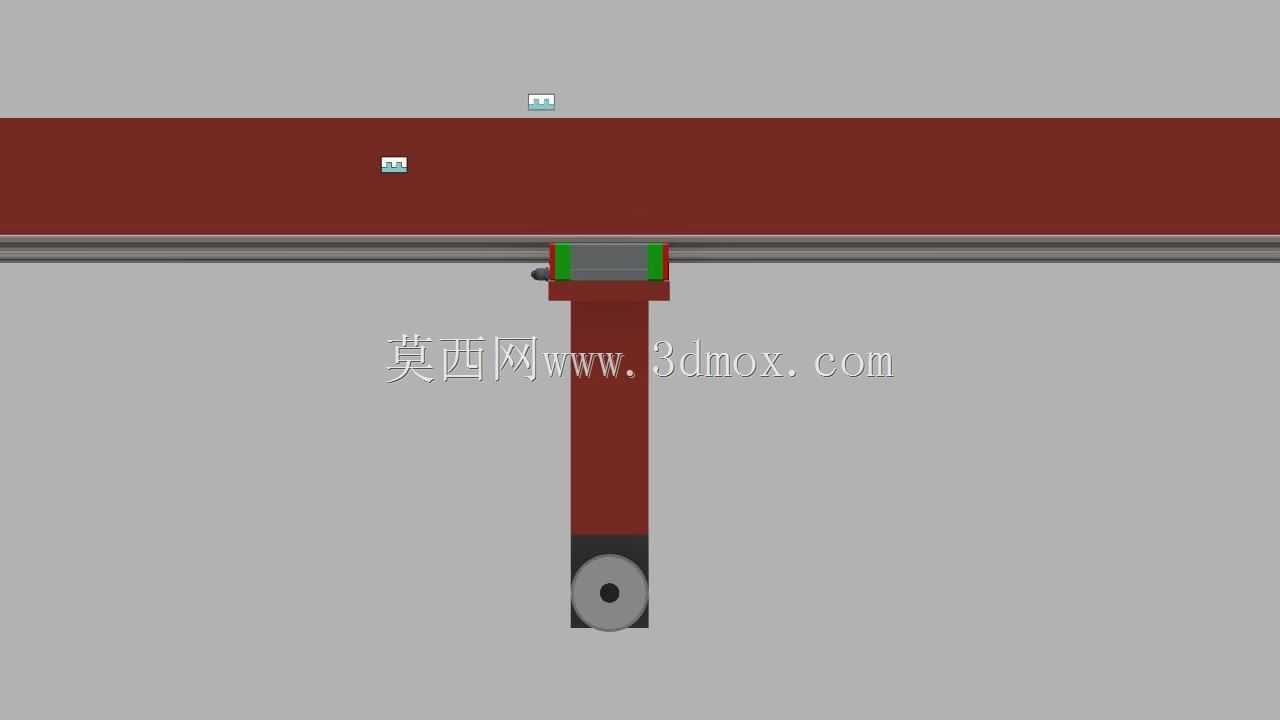

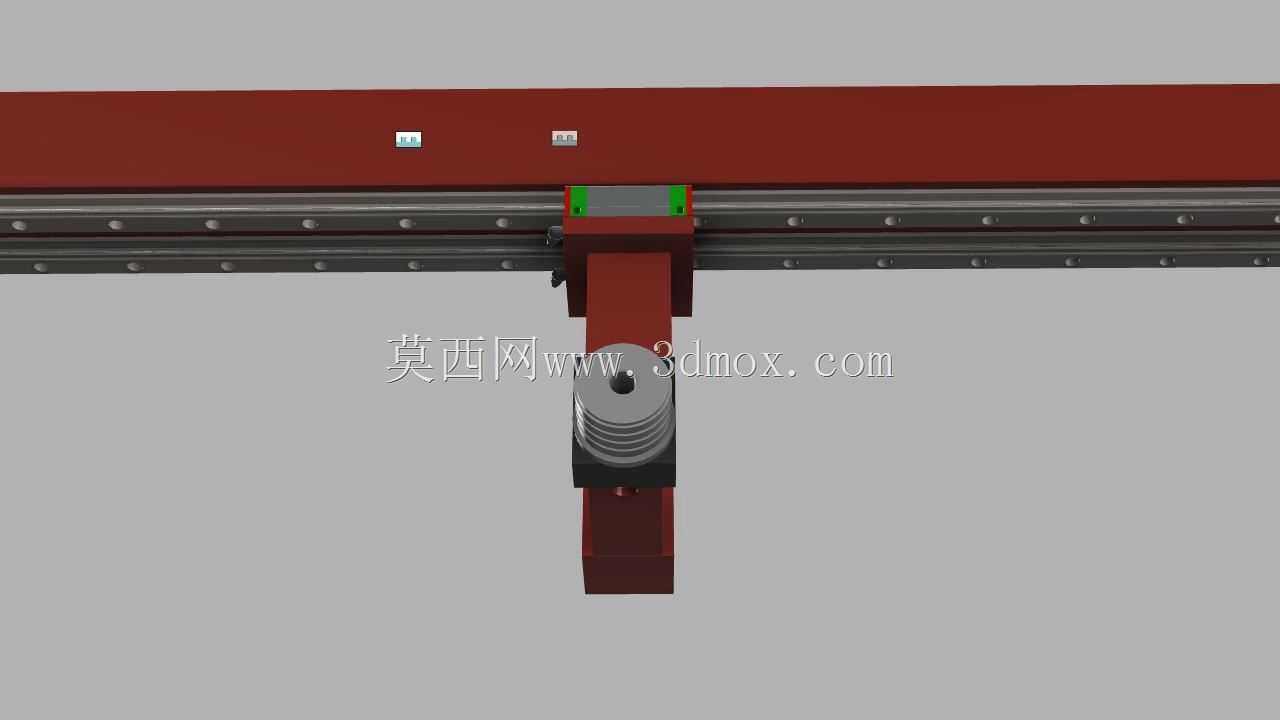

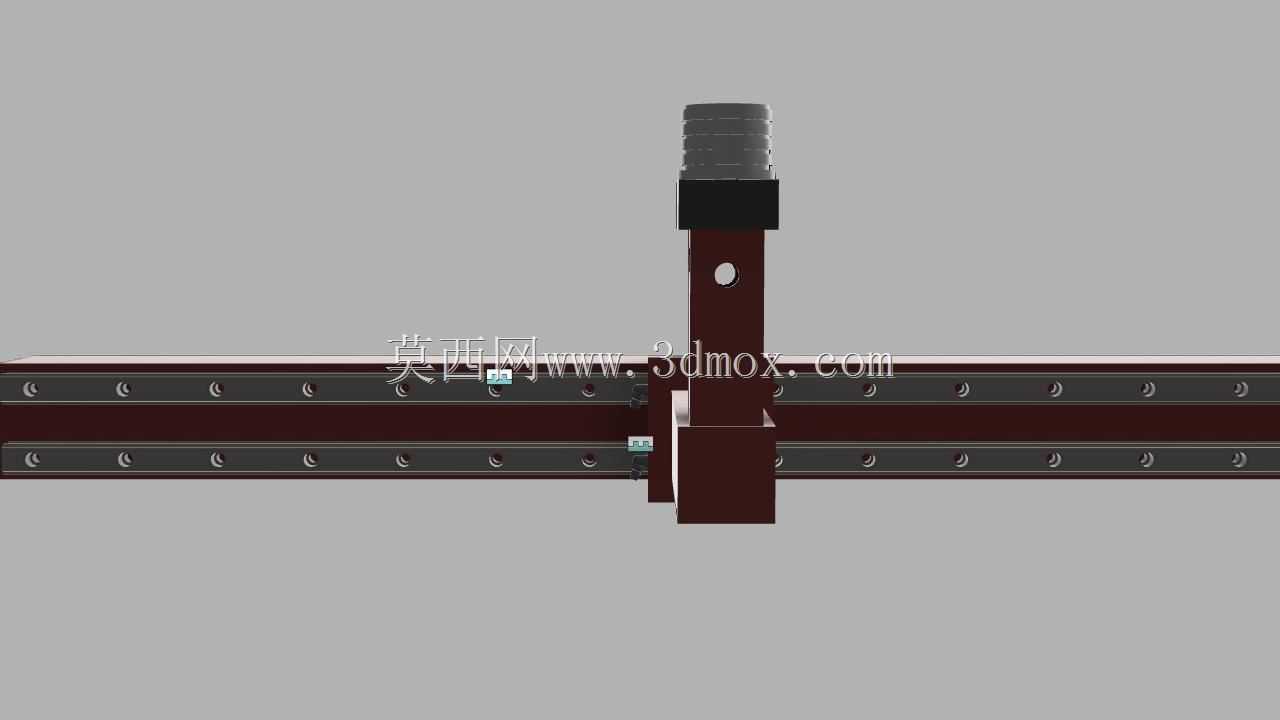

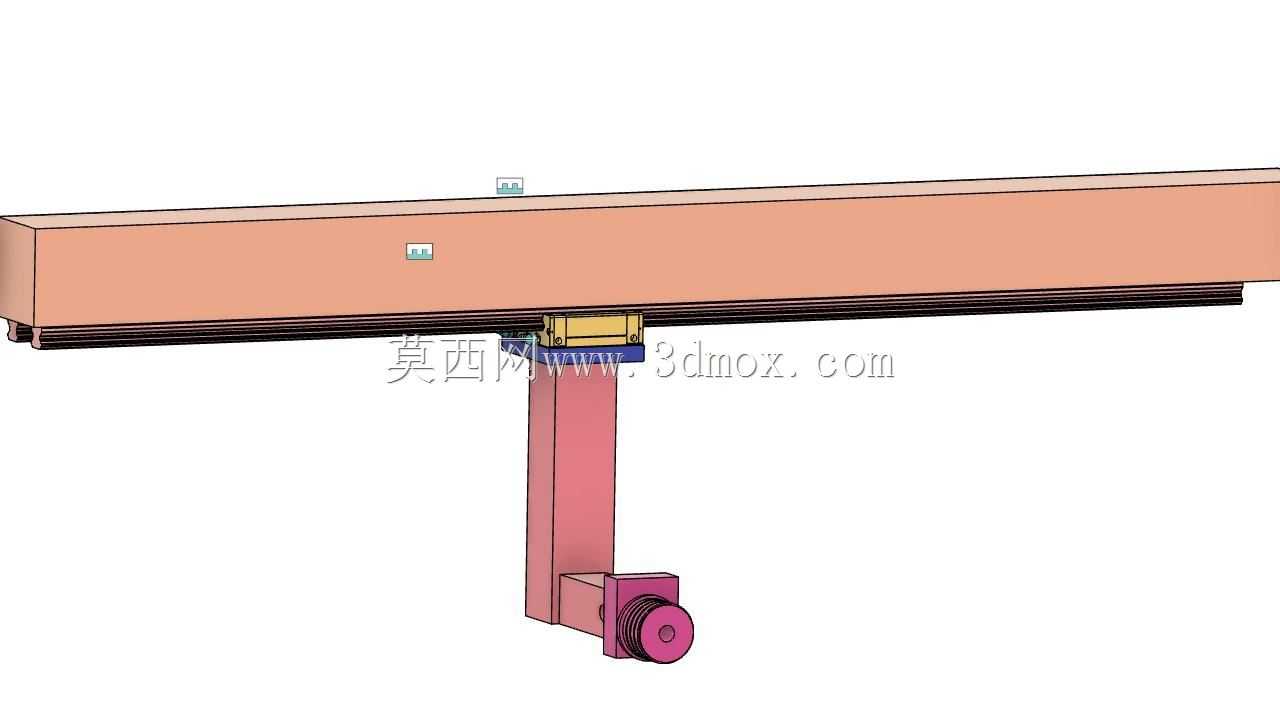

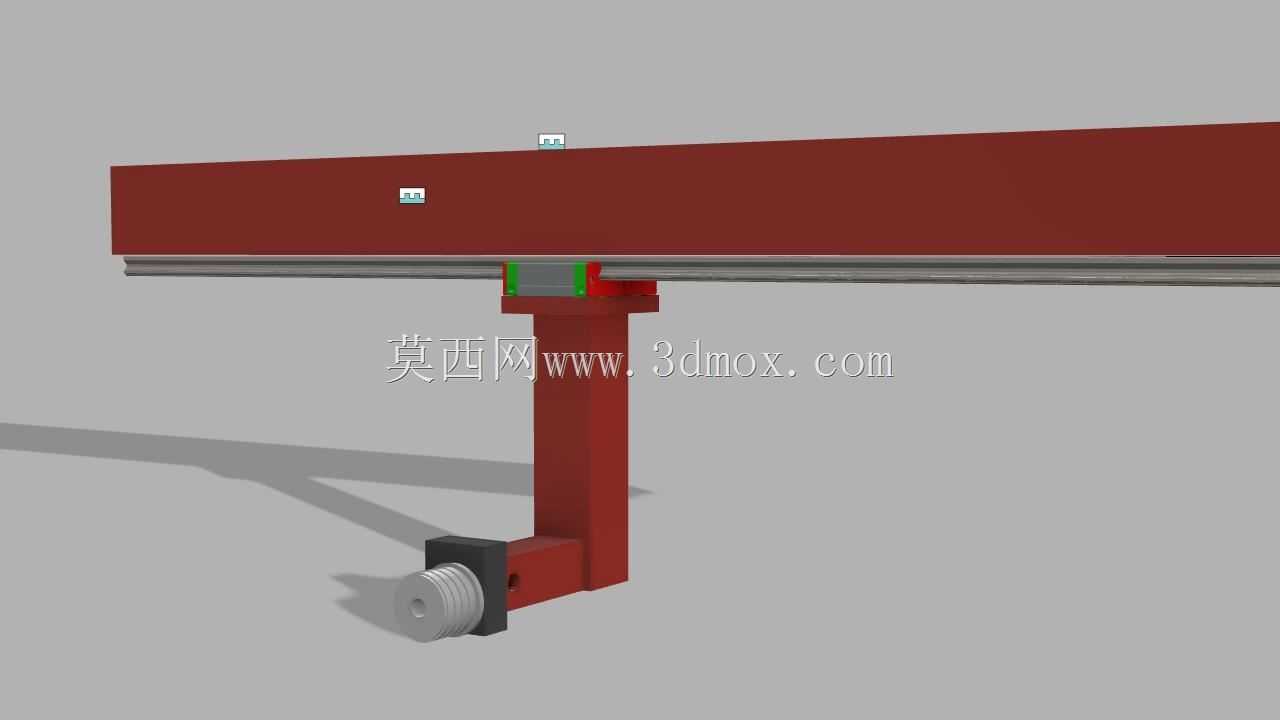

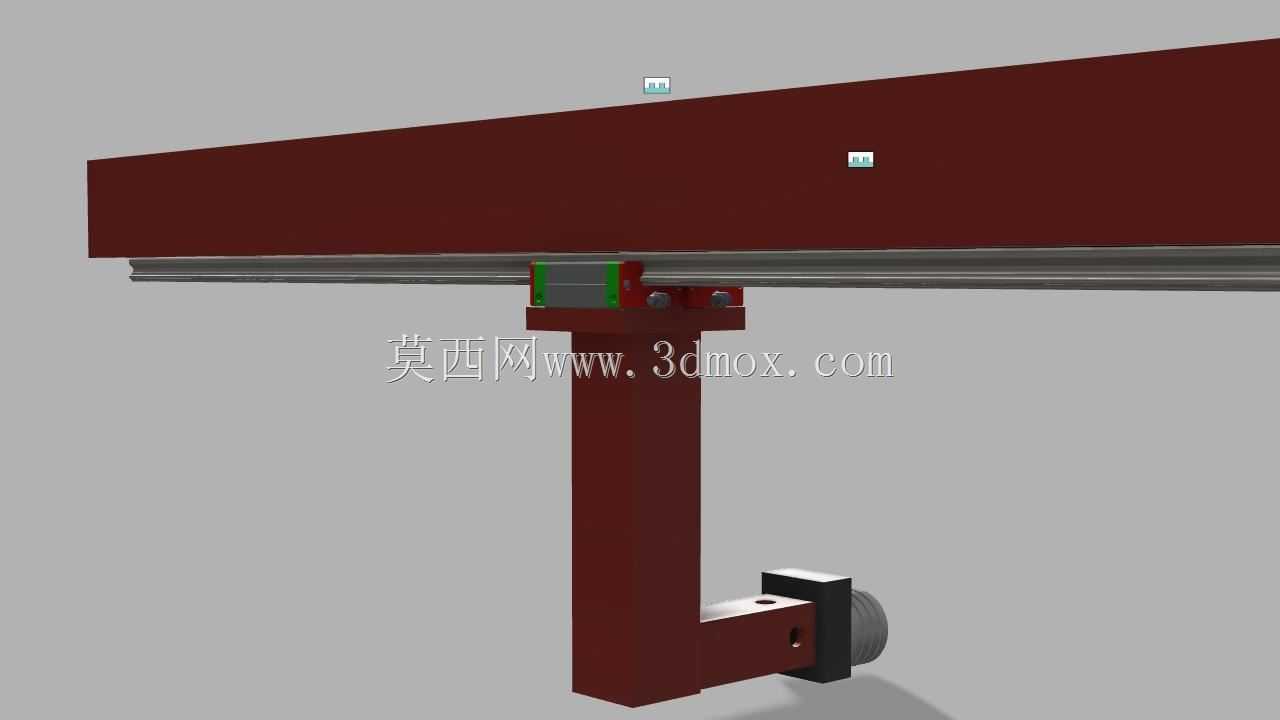

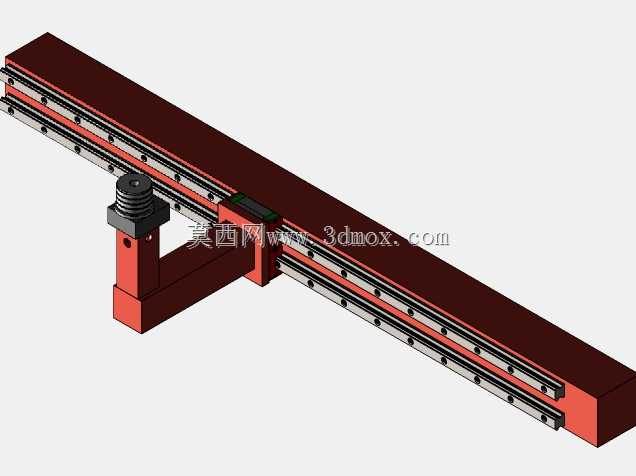

从功能特性上看，这套结构采用分体式承载设计，横向的长梁作为主导向基准面，下方的T型支撑座承担主要的竖向载荷与切削反力，端部设置的张紧调节结构可以配合锯片的张紧度调整，抵消锯片高速运行过程中产生的小幅振动。主导向梁的截面采用矩形空心结构设计，在保证整体直线度的前提下尽可能降低结构自重，避免支撑座承受额外的偏载；导向面经过精加工处理，平面度控制在每米0.1mm以内，能够保证锯片座在全程行程内的运行平顺性，不会出现卡滞或者跳动的情况。支撑座与主导向梁的连接位置设置了可调式锁紧结构，在需要调整锯切高度或者更换不同规格锯片时，松开锁紧件即可快速调整导向梁的竖向位置，调整到位后重新锁紧即可恢复刚性连接，不需要重新打表校准整体直线度，大幅降低设备日常维护的调整时长。

设计过程中优先考虑了木工加工场景的实际工况，木材切削过程中会产生大量木屑与粉尘，因此所有滑动配合面都预留了防尘间隙，没有设计容易积屑的狭小凹槽结构，日常维护只需要用压缩空气吹扫配合面即可清理残留木屑，不会出现木屑卡入滑动间隙导致的运行卡滞问题。支撑座底部的安装法兰采用多螺栓孔布局，能够适配不同床身的原有安装孔位，不需要对原有设备进行扩孔或者焊接改造，降低现场改造的施工难度；端部的张紧轮组件采用偏心调节结构，转动调节轴即可微调锯片的张紧力，调节过程中不会改变锯片的运行平面，避免调整张紧度后出现锯片偏磨的问题。

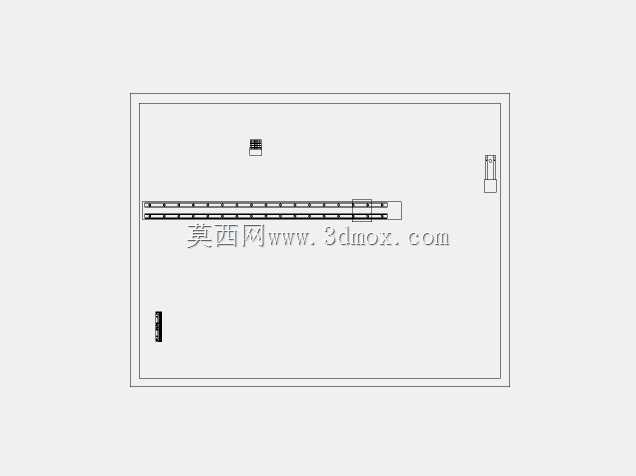

从安装边界尺寸来看，主导向梁的有效导向行程覆盖常规1.2米幅面板材的锯切需求，整体安装后突出床身的高度控制在300mm以内，不会额外占用过多的作业空间，也不会干涉板材的上下料操作；支撑座的竖向调节行程达到150mm，可以适配直径300mm到500mm的常规圆锯片或者对应宽度的带锯条，覆盖大部分中小型锯木设备的锯片规格范围。结构的所有受力部件都采用等强度设计，主导向梁的壁厚经过载荷校核，在承受最大锯切反力的情况下，最大挠度不超过0.05mm，完全满足木材锯切的精度要求；支撑座的立筋位置做了圆弧过渡处理，避免应力集中导致的长期使用变形，即使在满负载连续作业的工况下，也能保持导向精度的长期稳定。

实际装配过程中，只需要先将支撑座固定在设备床身的对应位置，再将主导向梁吊装到支撑座的连接位，初步锁紧连接螺栓后打表校准导向梁的水平度与直线度，确认精度符合要求后按照对角顺序锁紧所有连接螺栓，最后安装端部的张紧组件并调整锯片张紧度即可投入使用，整个装配过程不需要专用工装，普通设备维护人员即可完成操作。在日常使用中，只需要定期检查连接螺栓的锁紧状态，在导向面涂抹少量润滑脂即可，不需要复杂的维护保养，能够适应木工车间多粉尘、高湿度的恶劣作业环境，长期运行也不会出现锈蚀或者卡滞的问题。
