在轨道交通线路的运维与新建施工场景中,钢轨作为直接承载列车轮对载荷、引导列车运行方向的核心部件,其截面廓形的设计精度直接决定了轮轨接触关系的合理性,进而影响线路运行的平稳性、部件使用寿命以及运维成本。ISCR80型钢轨的截面设计,首先要匹配对应制式轨道交通系统的轴重要求、运行速度区间,以及线路的曲线半径分布特征,从轮轨接触斑的分布规律出发,优化轨头的圆弧过渡段参数,避免局部应力集中导致的轨头压溃、剥离掉块等早期伤损问题。
从实际线路应用的角度来看,这类钢轨的廓形设计需要兼顾直线段的高速运行稳定性与曲线段的导向性能,轨头侧面的工作边圆弧参数要和对应车型的轮缘廓形形成合理的匹配间隙,既不能因为间隙过小导致轮缘贴靠时的磨耗加剧,也不能因为间隙过大引发蛇行失稳风险。设计过程中需要先明确轨头的名义接触点位置,通过多组接触应力仿真迭代,调整轨顶不同区段的圆弧半径,让正常运行工况下的接触斑能够均匀分布在轨头中心区域,减少偏载带来的不均匀磨耗。
在结构尺寸的边界设定上,首先要匹配标准轨距的安装要求,轨底的宽度尺寸要适配常规弹条扣件的压接范围,保证扣件安装后能够提供足够的扣压力,避免列车通过时钢轨出现纵向窜动或者横向倾覆风险。轨腰部分的厚度设计需要兼顾垂向承载能力与结构轻量化要求,既要能够传递轮对带来的垂向冲击载荷到轨枕与道床结构,也要避免截面过大带来的材料浪费与线路载荷冗余。轨底的坡度过渡要和轨下垫板的支撑斜面完全贴合,保证载荷能够均匀传递到下部基础,避免局部应力集中导致的轨底裂纹萌生。

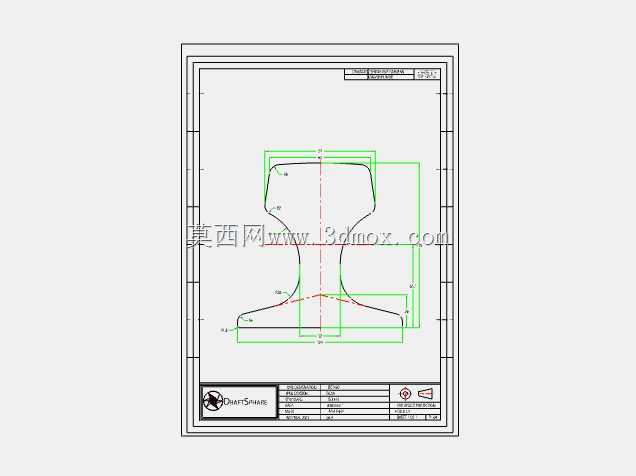

从建模实现的角度来看,这类钢轨截面的绘制需要严格遵循廓形的尺寸链要求,每一段圆弧的切点位置、半径公差都要控制在工程允许的范围内,尤其是轨头非工作边与工作边的过渡圆弧衔接处,要保证曲率连续无拐点,避免加工或者轧制过程中出现应力集中点。建模时需要先建立对称中心线作为基准,依次绘制轨头、轨腰、轨底的各段轮廓线,通过几何约束保证各段线条的相切、垂直、对称关系,再标注关键尺寸进行参数化驱动,方便后续根据不同的线路工况调整廓形参数。
在实际的线路铺设场景中,这类钢轨的截面参数还要考虑与焊接接头的匹配性,工厂焊接或者现场铝热焊时,截面廓形的一致性直接影响焊接接头的平顺性,若廓形偏差过大,会导致接头处出现轮轨冲击,引发接头低塌、马鞍形磨耗等病害。同时,轨头的廓形设计还要预留足够的打磨余量,方便运维过程中通过钢轨打磨车修正磨耗后的廓形,恢复设计的轮轨接触关系,延长钢轨的整体使用寿命。针对小半径曲线区段的应用需求,这类廓形还可以通过调整轨头侧面的圆弧参数,优化轮缘与钢轨的接触位置,降低曲线通过时的横向力,减少轮缘磨耗与轨侧磨耗的速率,降低线路的运维频次。
从结构强度的角度验证,截面的抗弯模量、截面惯性矩等参数要满足对应轴重下的强度要求,在最不利的载荷组合工况下,轨头的接触应力、轨腰的剪切应力、轨底的弯曲应力都要落在材料的许用应力范围内,避免长期载荷作用下出现塑性变形或者疲劳损伤。同时,截面的形心位置要尽量与轨枕的支撑中心对齐,减少偏载带来的附加弯矩,保证钢轨受力均匀。在建模过程中,还需要考虑钢轨与周边部件的安装间隙,比如轨距块的安装空间、弹条的扣压位置、轨下垫板的支撑范围,避免出现尺寸干涉导致的安装困难,保证现场施工时能够快速完成扣件组装,提升线路铺设的效率。
- 上一篇:锯木加工用锯片导向支撑装置
- 下一篇:适配DW616铣刨机的定制移动滑轨结构
- 全部评论(0)
- 模板大小: 154.5 KB
- 售价:5金币
- 下载次数: 20
- 系统要求: Other,AutoCAD
- 软件分类: 导轨
