龙门式桌面数控雕刻机结构设计

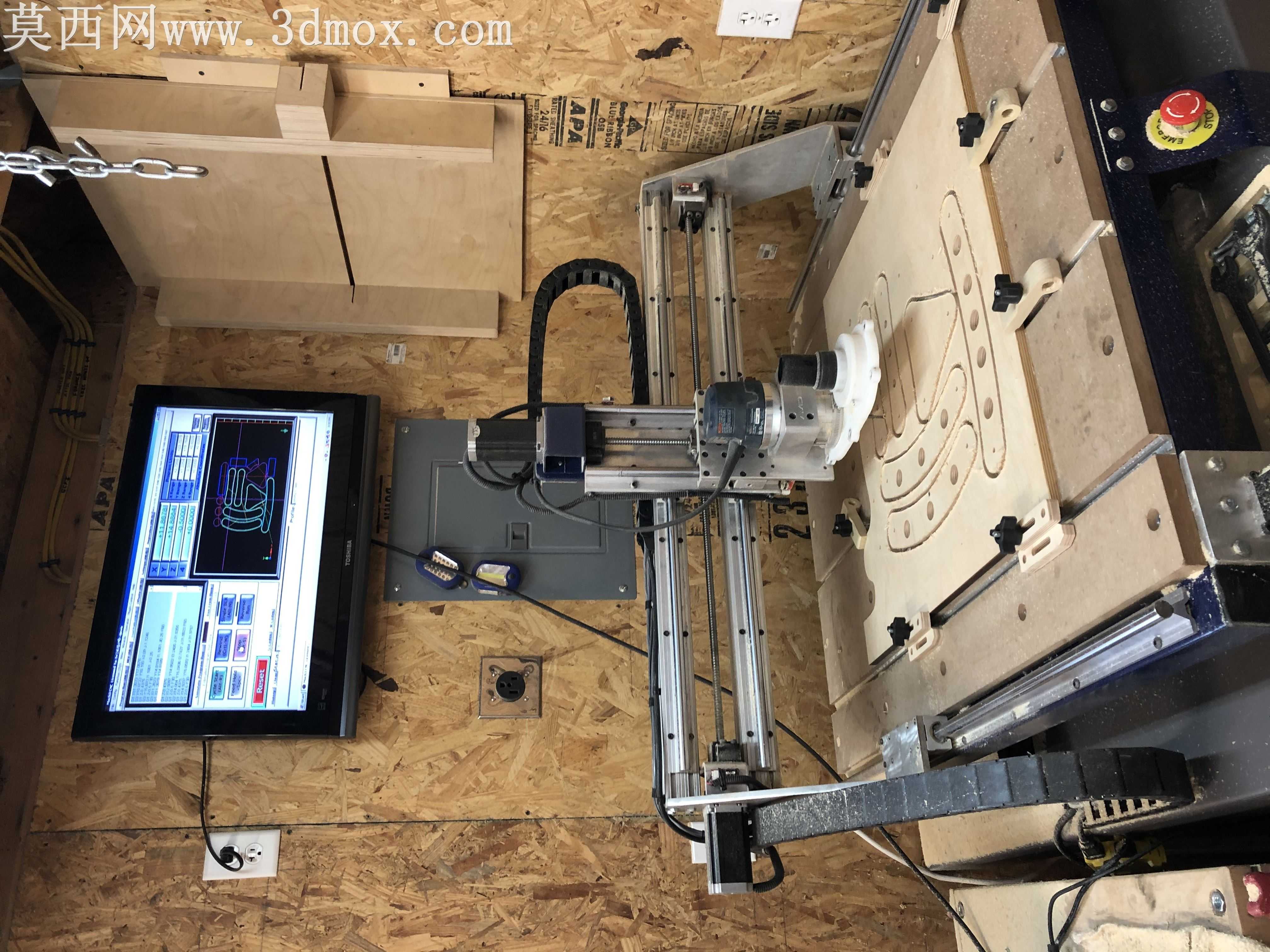

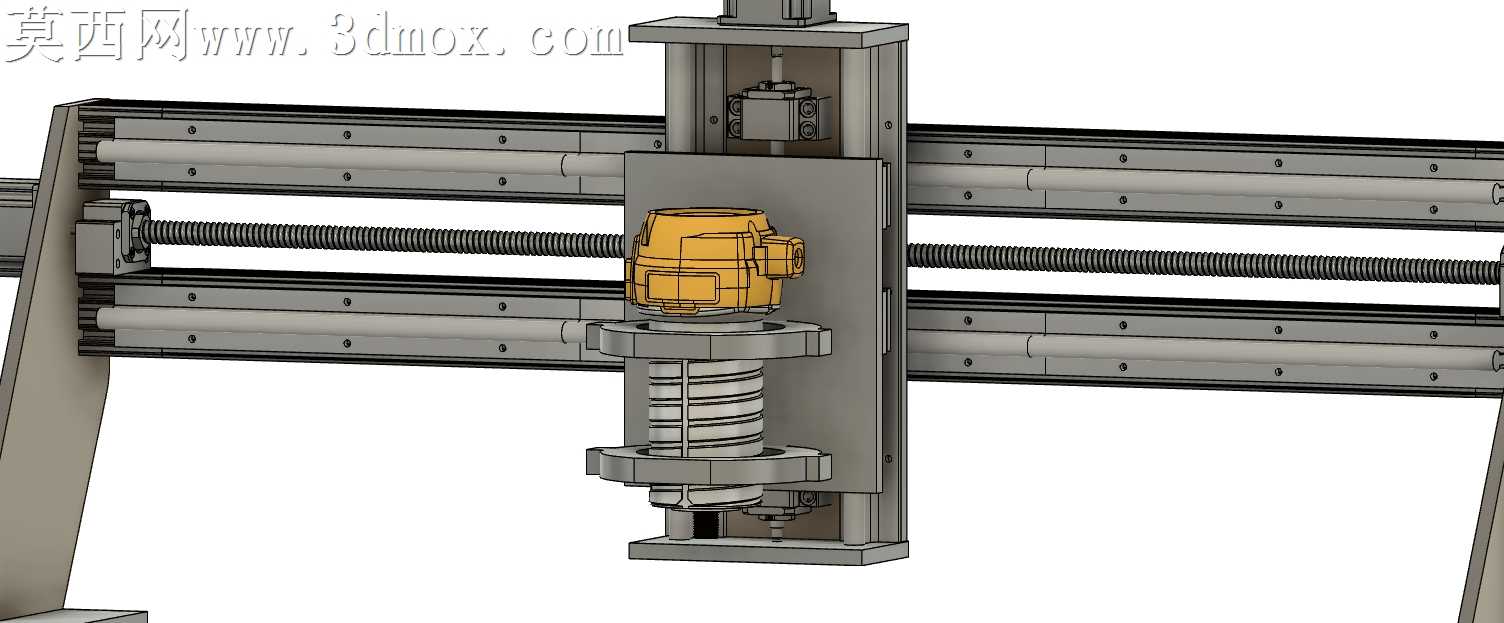

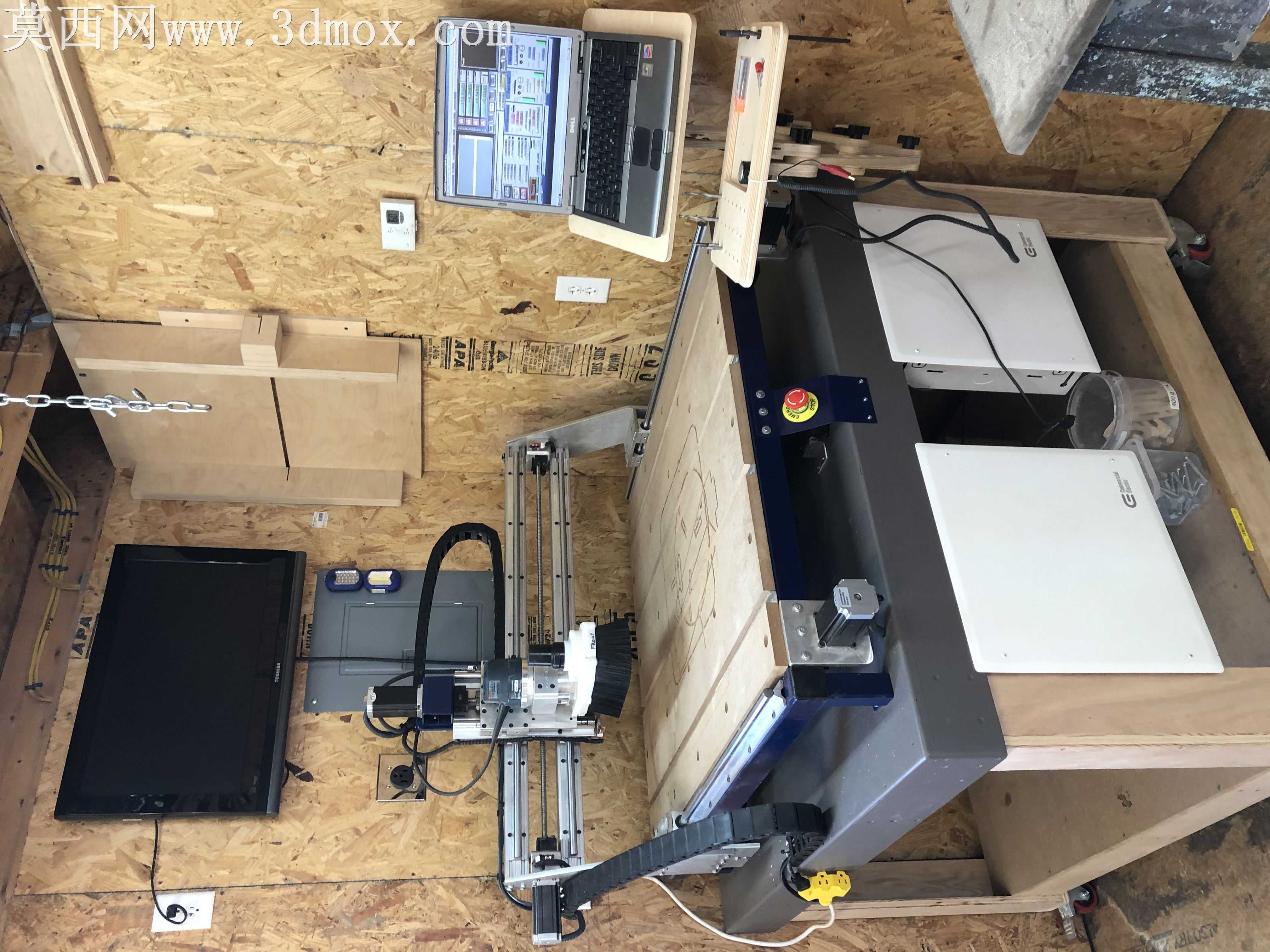

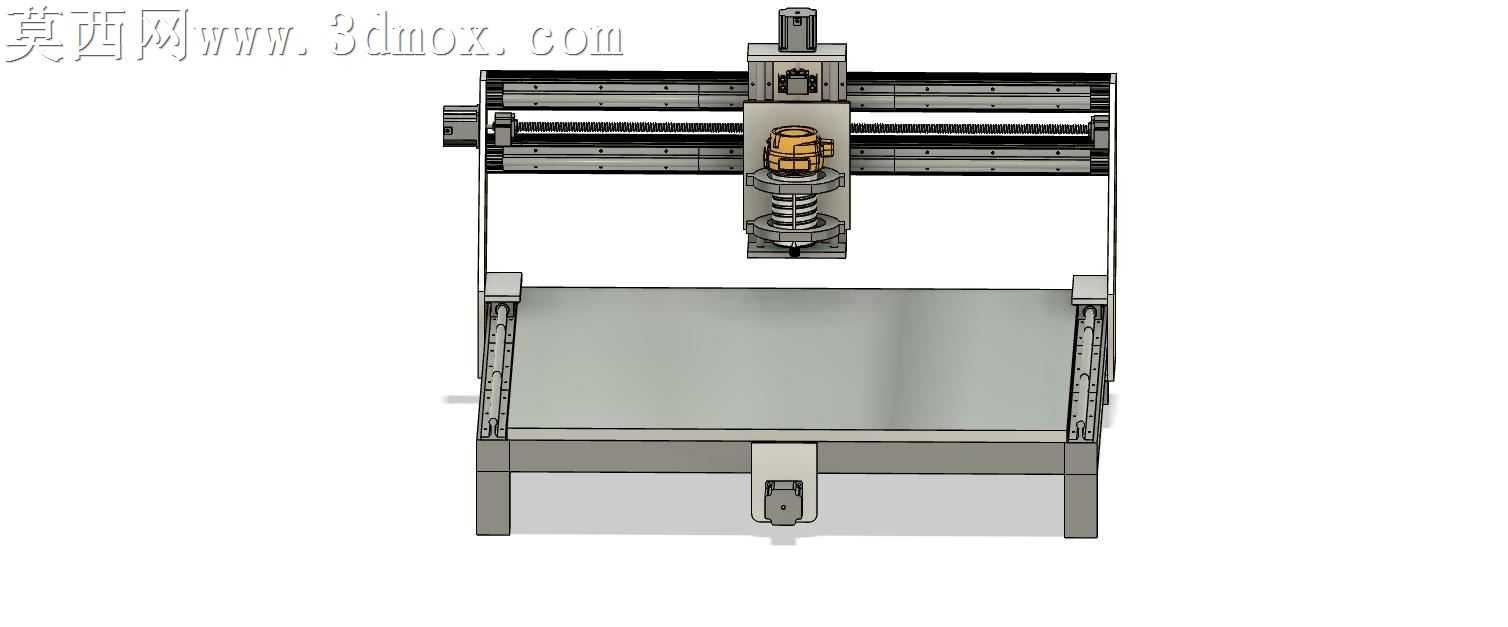

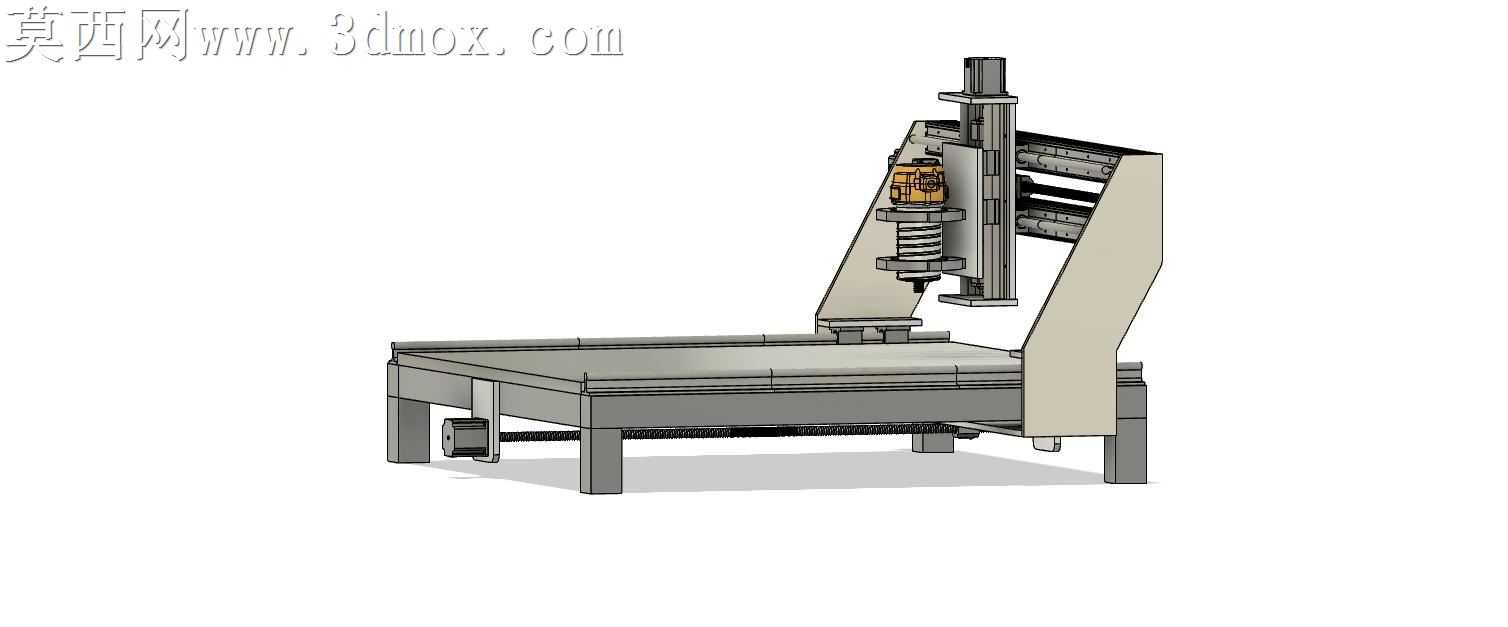

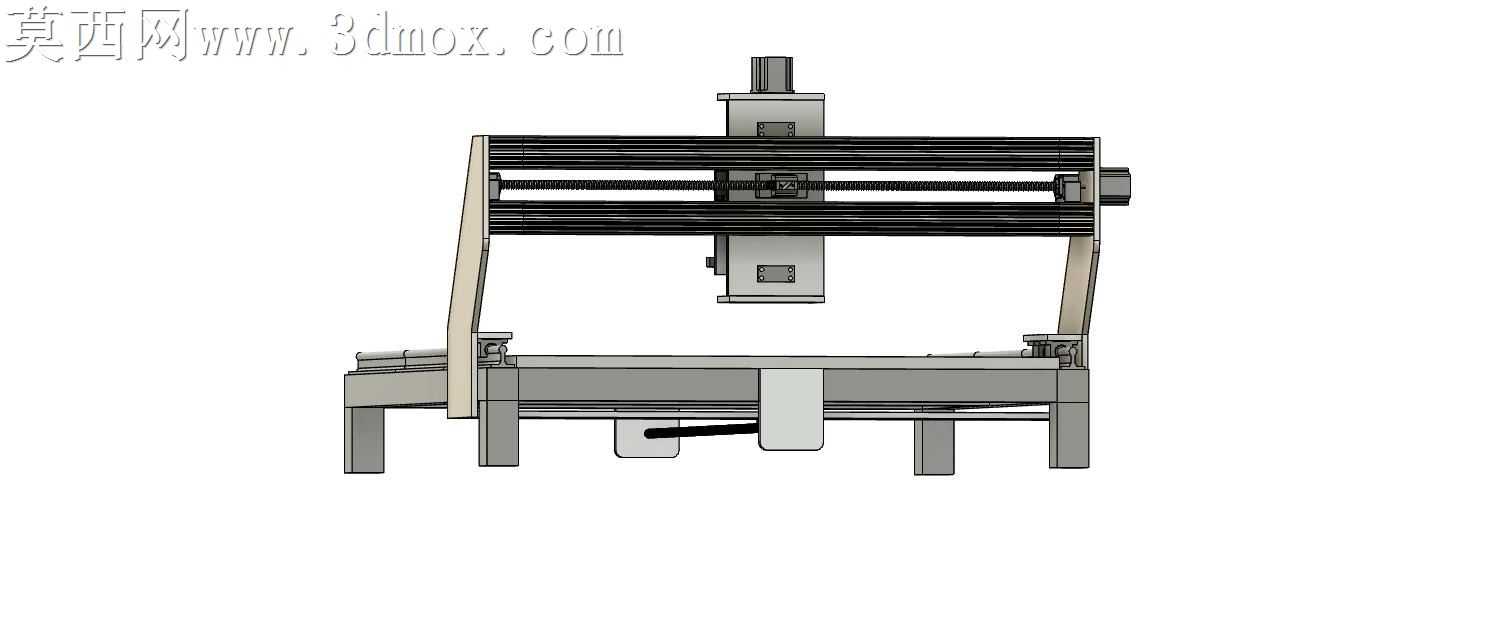

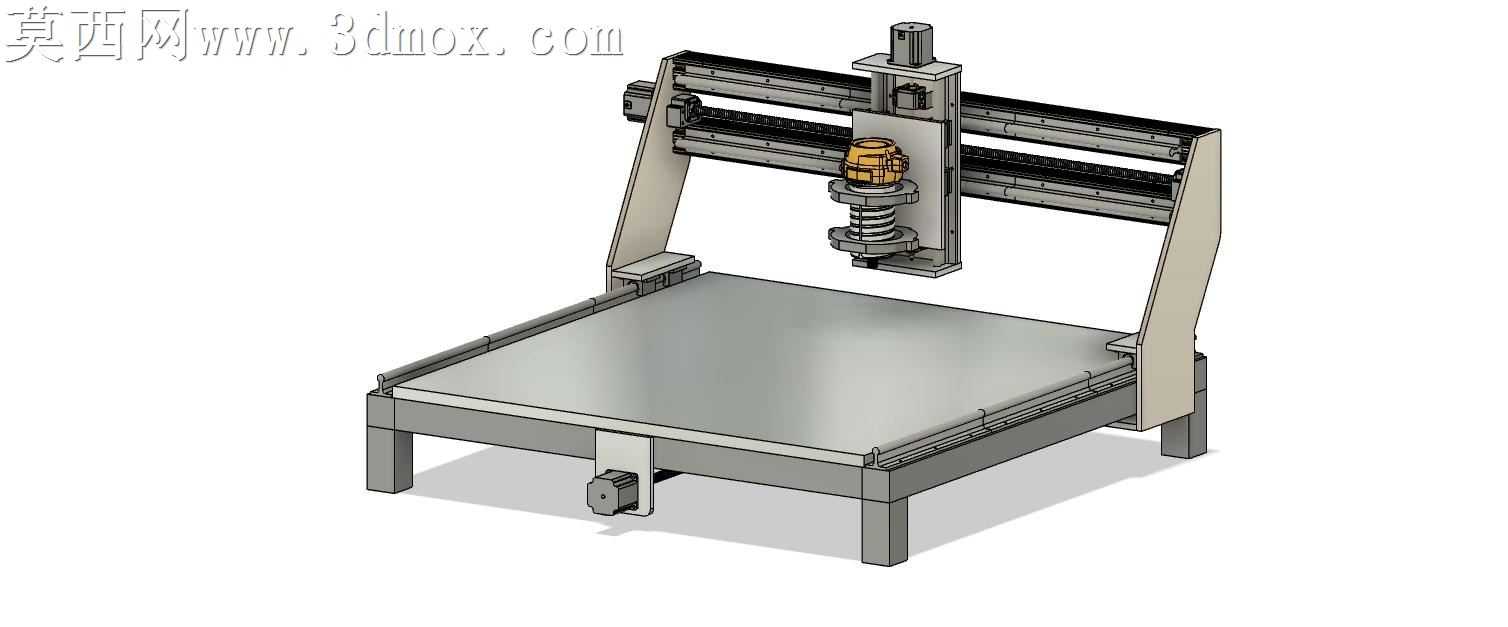

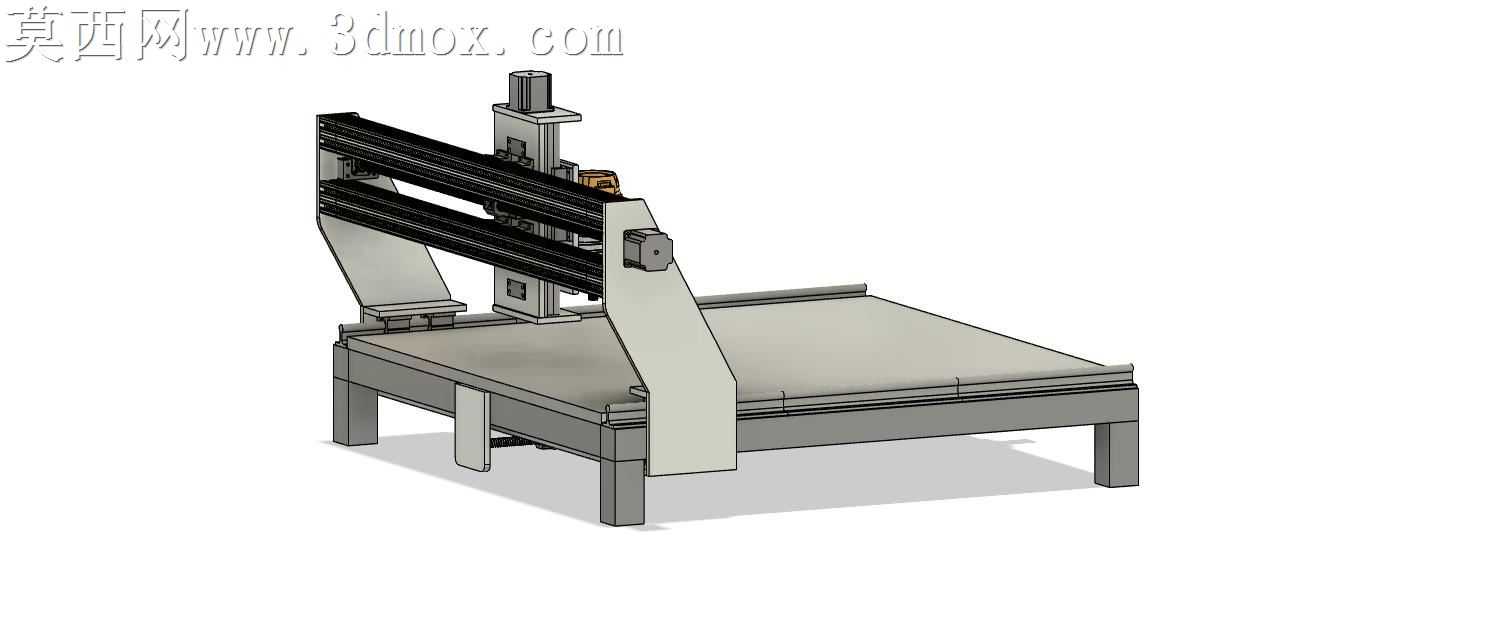

本作品为龙门式桌面数控雕刻机三维建模设计，整体采用经典龙门动梁式布局，在三维建模过程中严格遵循机械加工设备的设计规范，对各功能部件进行了1:1比例的参数化建模，完整还原了设备的装配关系与运动逻辑。建模阶段首先搭建整体承载框架，底部采用方形钢板作为加工工作台面，台面四周预留T型槽安装位用于工件装夹固定，四条支撑腿采用方管型材结构，在保证支撑刚性的同时控制整体重量，适配桌面放置的使用场景。两侧立式支撑臂采用斜切加强结构，提升龙门框架的抗形变能力，横梁部分采用双直线导轨搭配滚珠丝杠的传动组合，建模时精准还原了导轨滑块的安装定位、丝杠螺母副的配合间隙，保证X轴方向运动的平顺性与定位精度。Z轴滑台通过连接板安装在横梁传动座上，搭载主轴安装座，建模时还原了主轴的夹持结构、升降传动组件，以及配套的冷却管路走线位，可实现垂直方向的进给运动，满足不同厚度工件的加工需求。Y轴传动组件隐藏布置在工作台下方，通过丝杠带动龙门整体沿工作台纵向运动，建模时对传动部件的防护结构、行程限位块都做了细致还原。材质渲染阶段，对框架结构件赋予磨砂金属钢材材质，对导轨、丝杠等传动部件赋予抛光金属材质，工作台面赋予拉丝不锈钢材质，主轴部分根据部件属性分别赋予电机金属漆、绝缘件工程塑料材质，通过材质区分清晰展现各部件的功能属性，渲染效果还原了金属加工设备的真实质感。设计思路上，该机型定位小型桌面加工场景，兼顾结构刚性与紧凑体积，可用于软金属、塑料、木材等材质的小型工件雕刻、铣削加工，建模时充分考虑了装配工艺性，各连接部位的螺栓孔、定位销孔都做了预留，方便后续拆解加工与组装调试，整体结构逻辑清晰，可作为小型数控加工设备设计的参考方案，为同类设备的结构优化、DIY制作提供直观的三维参照。
