旋转式杠杆臂阀用传动构件结构

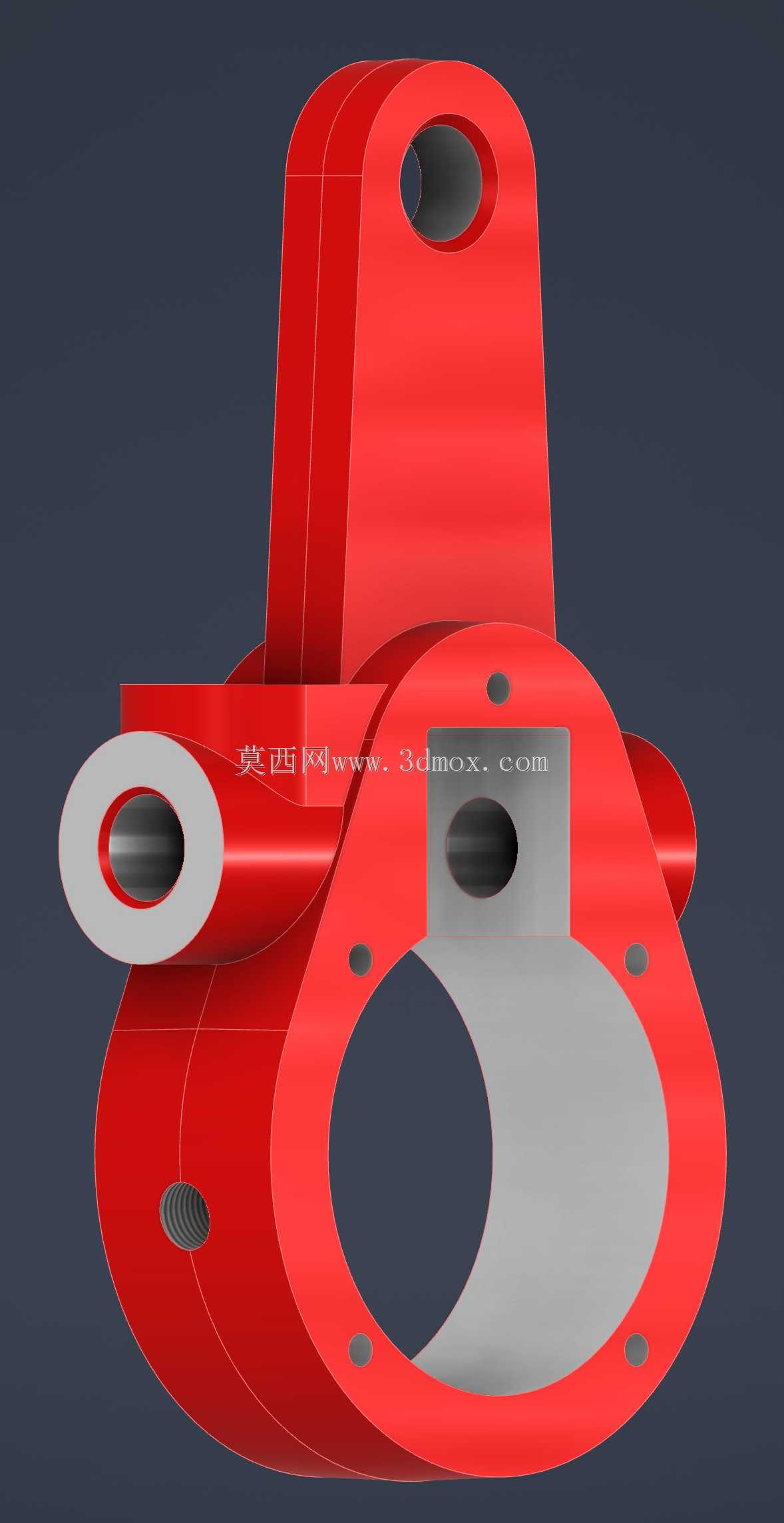

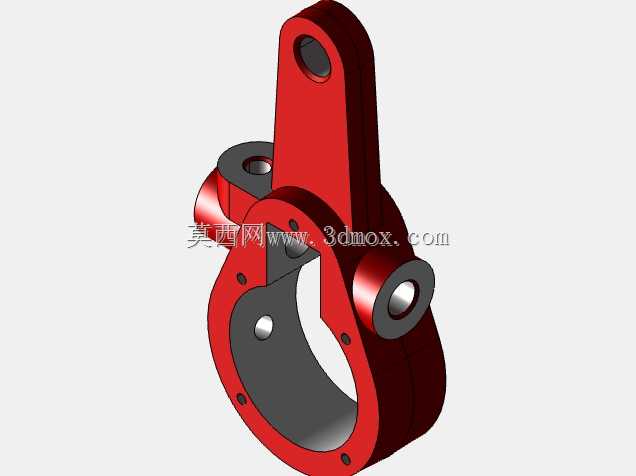

　　在工业流体控制的阀门执行端，这类旋转杠杆臂是把手动操作力或者外置驱动扭矩传递到阀芯的核心受力构件，日常在检修现场碰到的不少中线蝶阀、偏心旋转阀的外置驱动连杆组里，都能见到结构逻辑高度相似的零件，它不像直行程阀杆那样做轴向推拉，而是绕固定枢轴做定角度回转，把输入端的摆动力矩转化为阀芯的转动动作，适配需要90度回转启闭的阀类结构。从实际装配的边界条件来看，这个构件的主体承力板采用了叠层式的加厚结构，不是单薄的单块板材，对应大口径阀门或者带压工况下的扭矩传递需求，避免长期带载操作出现形变翘曲。构件上的大直径中心孔是和阀杆端部的定位轴段配合的安装位，孔周均匀分布的多个沉头安装孔，是用来穿装紧固螺栓把杠杆臂和阀杆端部的连接法兰锁死，保证扭矩传递过程中没有相对窜动，不会出现操作空程。侧边伸出的带孔凸耳是驱动输入端的连接位，不管是连接手动操作手柄，还是对接气动执行器的输出摆杆，都可以通过这个位置的销轴完成铰接，力臂长度经过核算，刚好匹配常规手动操作的施力习惯，不需要额外加接长杆就能在额定工作压力下完成阀门启闭。

　　设计的时候特意在承力板的转角位置做了圆弧过渡，没有留直角应力集中的缺口，毕竟这类零件长期承受交变载荷，每次开关阀门都会承受瞬时的冲击扭矩，应力集中位置很容易在长期使用后萌生疲劳裂纹，圆弧过渡的结构能把局部应力峰值降低40%以上，提升零件的循环使用寿命。零件上的两个同轴销孔位置公差控制得比较严格，中心枢轴孔和输入连接孔的中心距偏差会直接影响阀门的启闭角度行程，如果中心距做小了，会出现阀芯旋转不到位、密封面压合不足导致内漏的问题；如果中心距做大了，会出现操作过位，阀芯挤压密封座造成密封圈异常磨损，所以建模的时候两个孔的位置度、同轴度都要按照传动件的公差等级来设定，不能按普通钣金件的宽松公差来处理。

　　从安装适配的角度看，这个杠杆臂的整体外轮廓没有超出阀门驱动端的常规安装空间，厚度方向的尺寸也适配标准支架的安装间隙，不需要额外切割修改就能直接装在对应通径的旋转阀上，零件表面的安装孔位都做了倒角处理，既方便装配的时候螺栓顺利导入，也能避免孔口的锐边割伤安装人员的手套或者密封件。在实际工况里，这类杠杆臂有时候还要承担位置反馈的触发功能，部分带限位开关的阀门会在杠杆臂的侧边加装触发凸台，当杠杆臂转到全开或者全关位置时，凸台触碰限位开关输出位置信号，这个结构的平面预留位置刚好可以加装这类附件，不需要额外焊接支架。和普通的冲压杠杆片不同，这个构件的承力部位厚度足够，即使在带压工况下强行操作阀门，也不会出现弯折变形，之前现场碰到过用薄钢板冲压的替代杠杆，在管道带压的时候操作，直接把杠杆扳弯导致阀门卡在半开位置，不得不停线泄压更换零件，这类加厚结构的杠杆臂就能避免这类问题。另外，构件上的减重缺口不是随意开设的，是在保证整体抗弯截面模量足够的前提下，去掉非承力区域的多余材料，既降低零件自身重量，让手动操作的时候更轻便，也减少了材料的浪费，缺口的边缘同样做了圆弧处理，避免应力集中。

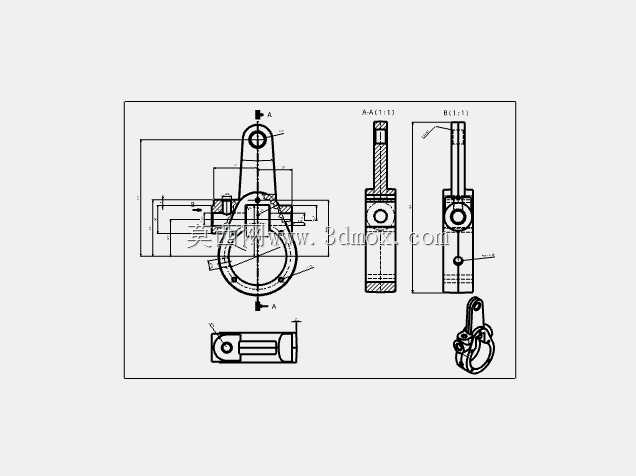

　　从装配逻辑上看，这个零件安装的时候不需要特殊工装，只要把中心孔对准阀杆轴段，穿装紧固螺栓锁死，再把输入连杆和侧边凸耳用销轴连接就能完成装配，日常维护的时候也方便拆卸，不需要拆解整个阀门的驱动部分就能单独更换杠杆臂，降低运维的工作量。在做三维建模的时候，这类零件要重点关注各个孔位的相对位置精度，还有承力部位的壁厚一致性，不能出现局部壁厚过薄的问题，同时要考虑和周边零件的干涉情况，比如杠杆臂回转的时候不能和阀门的支架、螺栓头、外部的保温层发生碰撞，所以外轮廓的回转半径要严格控制在安装空间允许的范围内。
