机械传动用十字轴万向连接接头结构

在各类非同轴动力传递场景中，这类十字轴式万向连接结构是解决轴线夹角偏差、补偿轴向与角向位移的核心部件，常见于工业传动链、农机行走机构、机床进给单元、汽车转向与传动系统中，尤其适配两轴存在一定角度偏移、工作中存在动态摆角的动力传输工况，相比刚性联轴器，它能在两轴不同心的状态下稳定传递扭矩，避免轴系因安装误差或工作变形产生额外的附加载荷，延长轴承、轴类零件的使用寿命。

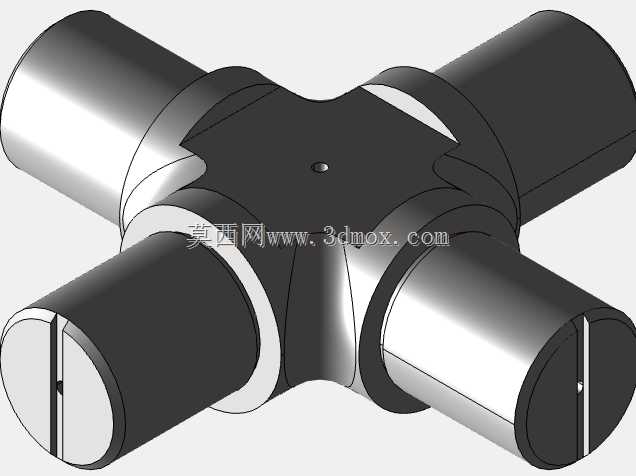

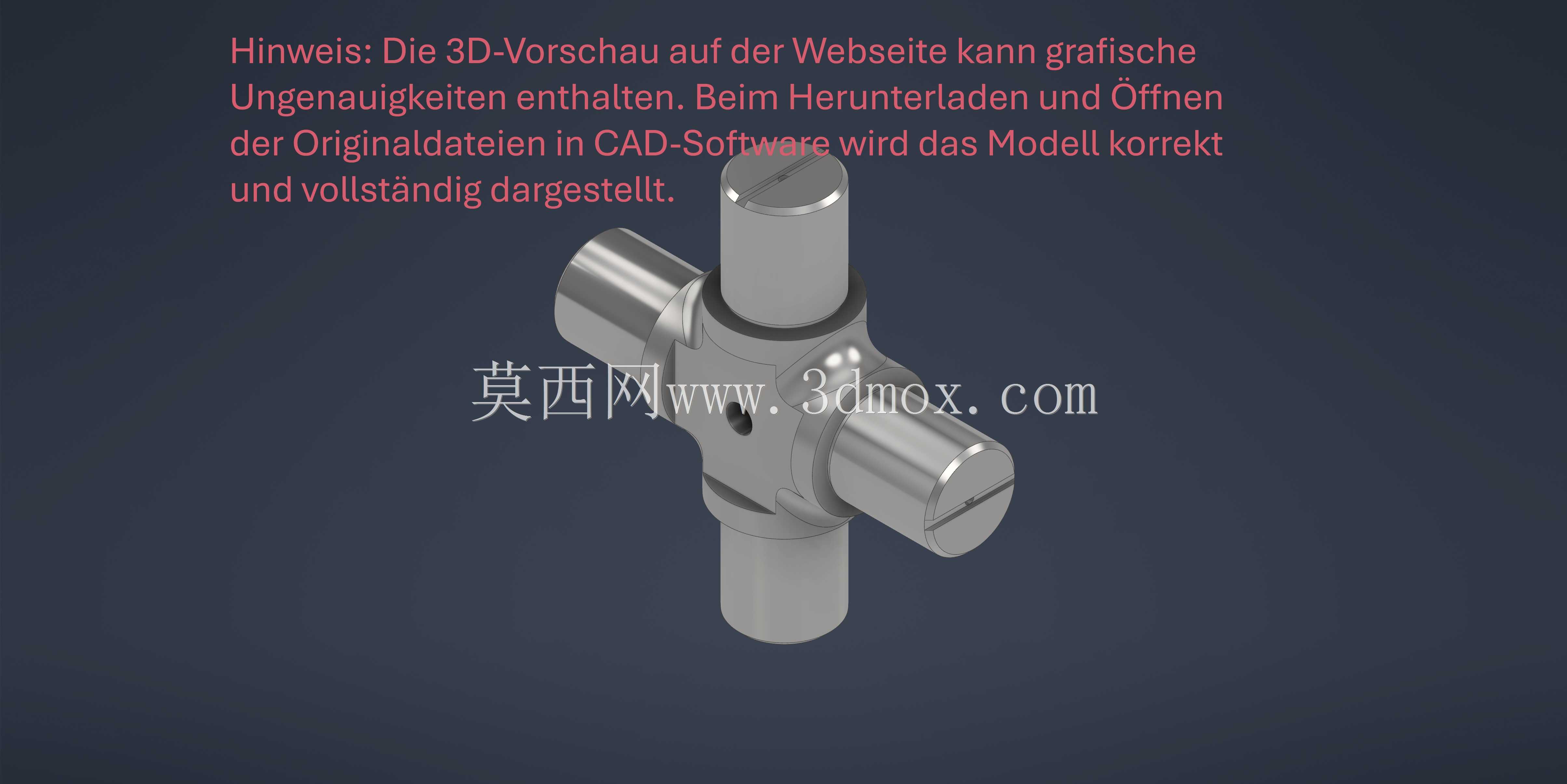

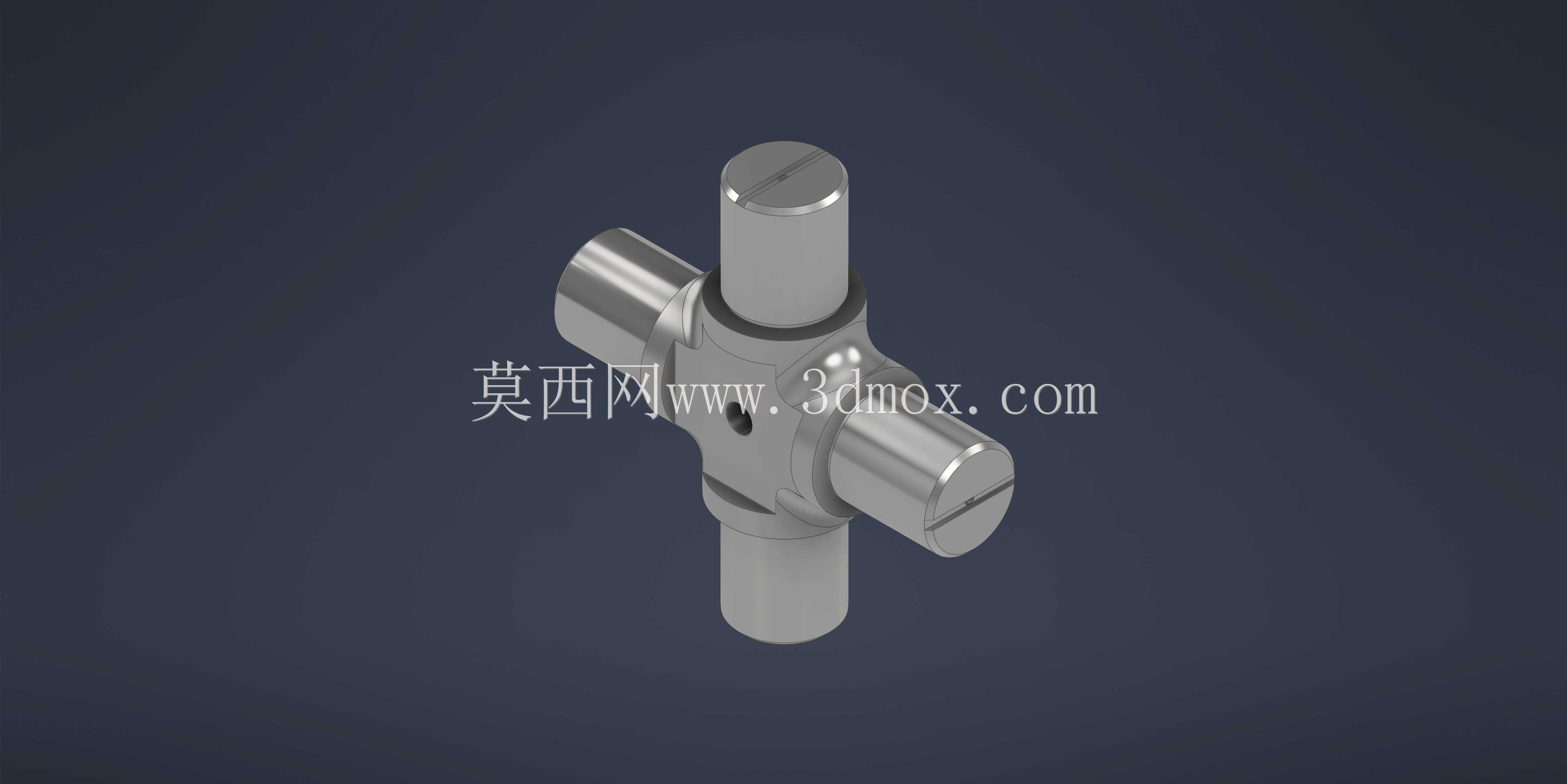

从结构设计逻辑来看，该十字接头采用四个轴颈呈90度正交分布的十字核心作为传动中间体，四个轴颈分别与两端叉形接头的轴孔配合，形成两组可相对转动的铰接副，两组转动副的轴线垂直相交于十字中心，以此实现两连接轴在空间一定角度范围内的自由摆动，动力从主动端叉形接头输入后，通过十字轴的四个轴颈将扭矩传递到从动端叉形接头，整个传动过程中即使两轴夹角发生动态变化，也能保持扭矩的连续传递，不会出现卡滞或传动中断的问题。

设计过程中，十字轴的轴颈直径、轴颈长度是核心尺寸参数，直接决定了部件的额定传递扭矩，轴颈与叉形接头的配合面需要保证足够的接触面积，降低接触面的比压，避免长期交变载荷下出现压溃或磨损，同时轴颈根部需要做合理的圆角过渡，减少应力集中，因为十字轴在工作中承受的是周期性交变弯曲与扭转复合载荷，应力集中位置极易萌生疲劳裂纹，最终导致部件断裂失效。两端叉形接头的安装接口尺寸需要匹配所连接轴的轴径、键槽规格，保证与现有轴系的安装兼容性，叉臂的厚度、开口宽度需要根据最大允许摆角来设计，避免大角度摆动时叉臂与十字轴本体发生运动干涉，通常这类通用规格的十字万向接头允许的两轴夹角在15-25度范围内，可覆盖绝大多数工业传动的偏差补偿需求。

在实际安装使用中，需要注意十字轴各铰接副的润滑设计，轴颈位置通常会预留润滑脂注油通道，定期加注润滑脂可以降低配合面的摩擦系数，减少磨损，提升部件的使用寿命，配合面的表面粗糙度需要控制在合理范围，过高的粗糙度会加剧磨损，过低则会影响润滑脂的附着，反而不利于长期润滑。密封结构的设计同样关键，需要在轴颈与叉形孔的配合位置设置防尘密封圈，阻挡外界的粉尘、金属碎屑、水汽进入配合面，避免磨粒磨损导致配合间隙快速增大，一旦配合间隙过大，传动过程中就会产生冲击、异响，传动精度下降，严重时还会引发整个传动系统的振动。

这类十字万向接头相比其他挠性传动部件，结构紧凑，传动效率高，传递相同扭矩的情况下体积更小，安装占用的空间更少，而且没有易损的弹性元件，在重载、冲击载荷的工况下可靠性更强，不会出现弹性元件老化、失效的问题，适合在长期连续运行的工业设备中使用。在选型应用时，需要根据实际传递的最大扭矩、工作转速、两轴最大偏角、安装空间边界来确定具体的尺寸规格，确保额定扭矩大于实际工作扭矩的1.5-2倍，预留足够的安全余量，避免过载导致十字轴断裂或叉臂变形。如果是高速传动场景，还需要对整个十字接头做动平衡校正，减少高速旋转时的离心振动，保证传动的平稳性。

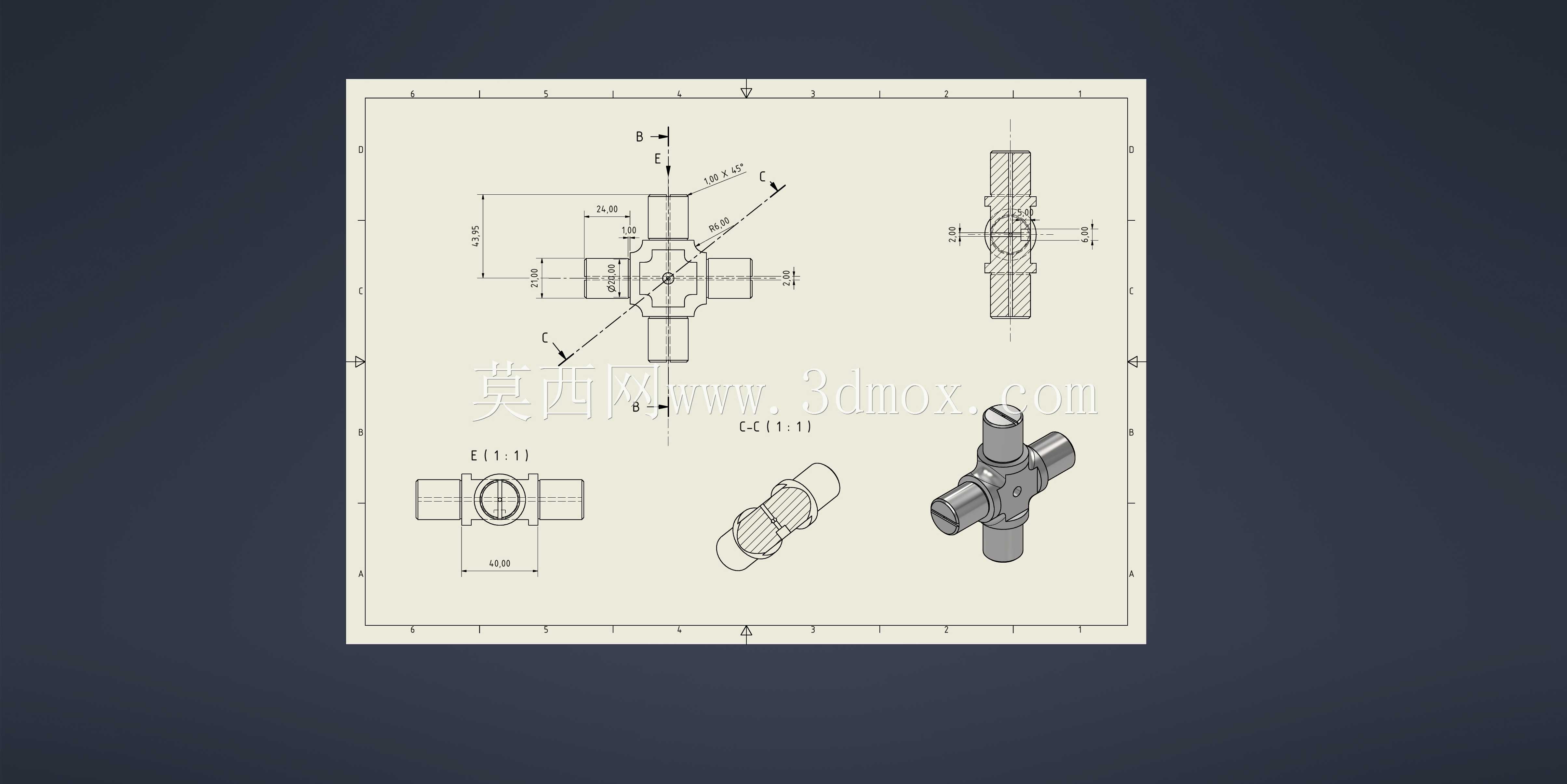

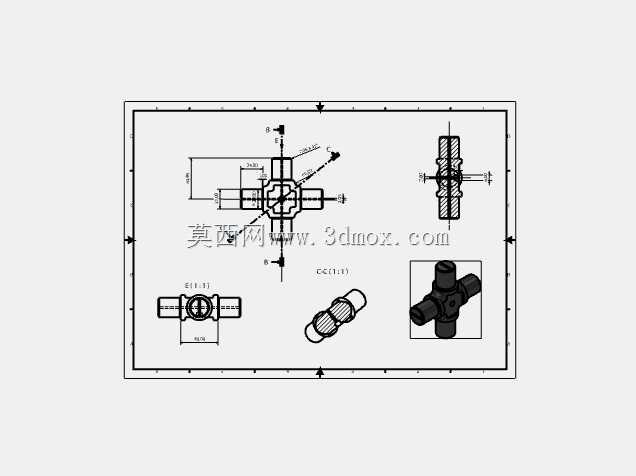

从建模实现的角度，该结构的建模核心是保证四个轴颈的位置度、同轴度，相对的两个轴颈需要严格共轴，相邻轴颈的轴线需要严格垂直且相交于一点，否则装配后会出现转动卡滞、附加载荷增大的问题，配合面的尺寸公差需要根据选用的配合等级来设定，通常采用间隙配合保证转动灵活性，同时间隙不能过大避免传动空程。十字轴的四个轴颈端面可以做合理的倒角处理，既方便装配时导入轴孔，也能去除加工毛刺，避免锐边划伤密封圈或安装人员。叉形接头上的轴孔需要保证同轴度，两个相对轴孔的轴线重合度偏差需要控制在公差范围内，否则装配后十字轴会受到额外的弯矩，加速部件失效。
