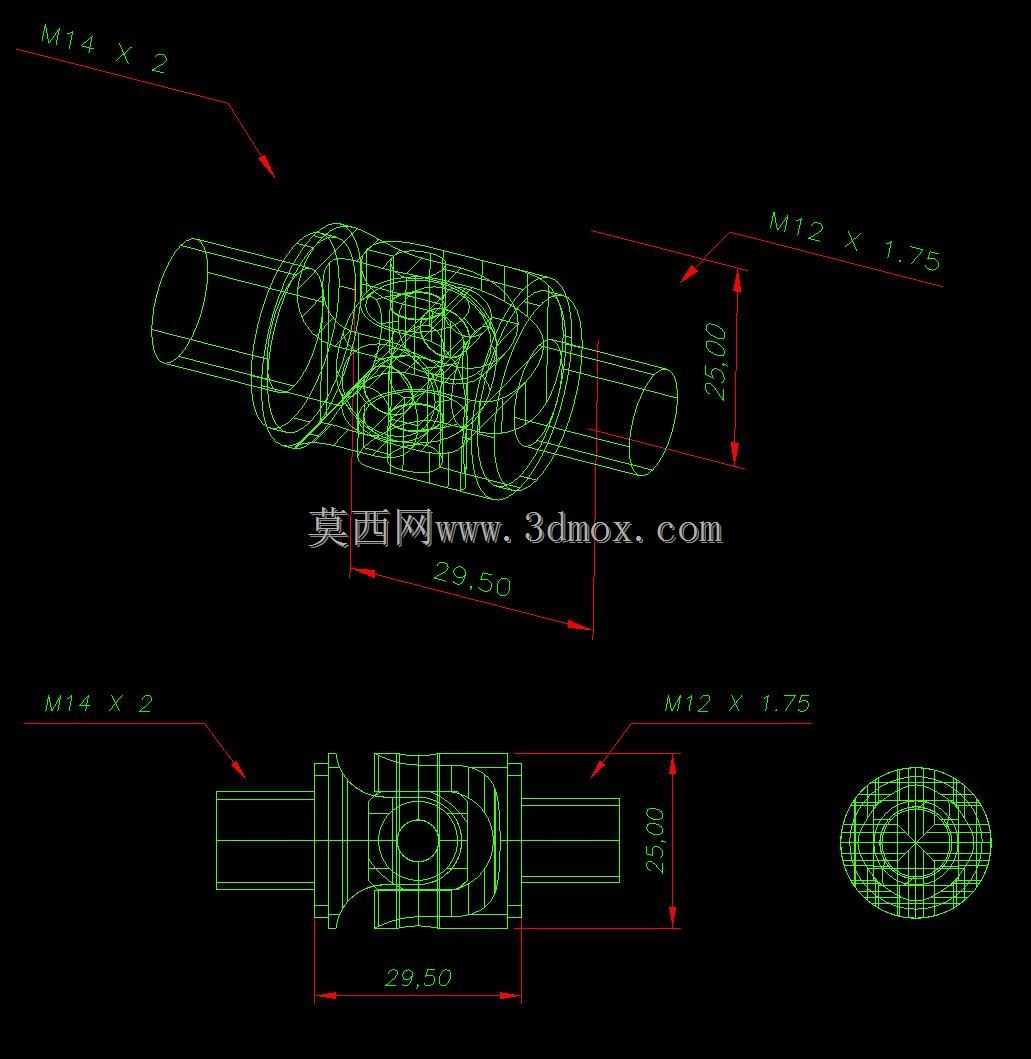

在挖掘类工程机械的操纵系统里,这类小型十字连接阀块是手柄液压先导回路里的核心转接零件,直接装在操作摇杆的底部基座位置,负责把先导压力油按照操作动作分配到对应的主控阀控制腔,驾驶员扳动摇杆的动作幅度,会通过这个阀块内部的油道开度变化,转化为不同的压力输出信号,最终控制动臂、斗杆、铲斗还有回转机构的动作速度和方向。做这个零件的三维建模时,首先要考虑的是安装空间的限制,操纵台内部的布局非常紧凑,周围密布着其他先导油管和电气线束,所以整体外形不能有多余的突出结构,所有的外接油口都采用同轴对称布局,两端的外螺纹接口分别对应M14×2和M12×1.75两种规格,其中M14的接口对接来自先导泵的进油管路,两个M12的接口分别接主控阀的两个动作控制腔,剩下的接口对接回油管路。
从尺寸边界来看,整个阀块的总长度控制在29.5mm,径向最大尺寸25mm,这个尺寸刚好能嵌入摇杆基座的预留安装槽里,不需要额外改动原有操纵台的结构,替换维修的时候直接拆下旧件拧上油管就能完成装配,不需要做额外的配管调整。设计内部油道的时候,要尽量减少流道的直角转折,所有的油道转角都做了圆弧过渡,避免高压油流过的时候产生压力损失和紊流,毕竟先导回路的压力本身不高,过大的压力损失会导致操纵手感变重,甚至出现动作滞后的问题。阀块的本体采用对称式结构设计,上下两个安装面的平面度要求控制在0.02mm以内,和摇杆底部的万向节座贴合的时候不会出现渗漏,四个油口的螺纹同轴度公差控制在0.05mm,避免拧管的时候出现偏载导致螺纹开裂。
很多人做这类小型阀块的时候容易忽略油口的倒角设计,其实每个外螺纹的入口处都做了1×45度的倒角,一方面是安装密封圈的时候不会割坏O型圈,另一方面拧管的时候更容易对中,不会出现错牙的问题。实际工况里,这个阀块要承受反复的压力冲击,驾驶员每次操作摇杆的时候,阀块内部的油流方向都会快速切换,所以建模的时候壁厚设计全部保持在3mm以上,尤其是油道交叉的位置,特意做了加厚处理,避免长期受交变压力出现阀体开裂的问题。另外考虑到不同型号挖掘机械的操纵杆安装差异,这个阀块的两个端面都做了标准的密封槽设计,可以适配不同厚度的组合密封圈,不需要针对不同机型重新加工密封位。
从装配逻辑上来说,这个阀块不需要额外的固定支架,本身靠四个油管的连接力就能固定在摇杆底部,减少了额外的安装零件,也降低了故障点,毕竟操纵杆是驾驶员每天高频操作的部件,零件越少可靠性越高。建模的时候特意把所有的棱边都做了0.5mm的倒钝处理,避免装配的时候割破工人的手套,也不会在长期震动的时候和周围的油管产生摩擦割破油管外壁。很多维修替换的副厂件容易出现内泄的问题,本质上是内部油道的相贯线位置处理不好,建模的时候把所有相贯的位置都做了圆滑过渡,没有残留的加工尖角,后续机加工的时候也不容易残留铁屑,避免装配的时候铁屑卡进阀芯导致先导压力异常。这个零件虽然尺寸小,但是直接决定了操纵的手感和动作的精准度,尺寸公差如果控制不好,会出现摇杆中位漂移的问题,也就是驾驶员松开手柄之后,工作装置还会缓慢动作,所以建模的时候所有的安装定位尺寸都严格按照操纵基座的配合公差来设定,轴向的尺寸链累计误差控制在0.1mm以内,保证装配之后阀芯的中位刚好对准阀块的回油口,不会出现中位压力建压的问题。
