等距结构阀块零件工程设计方案

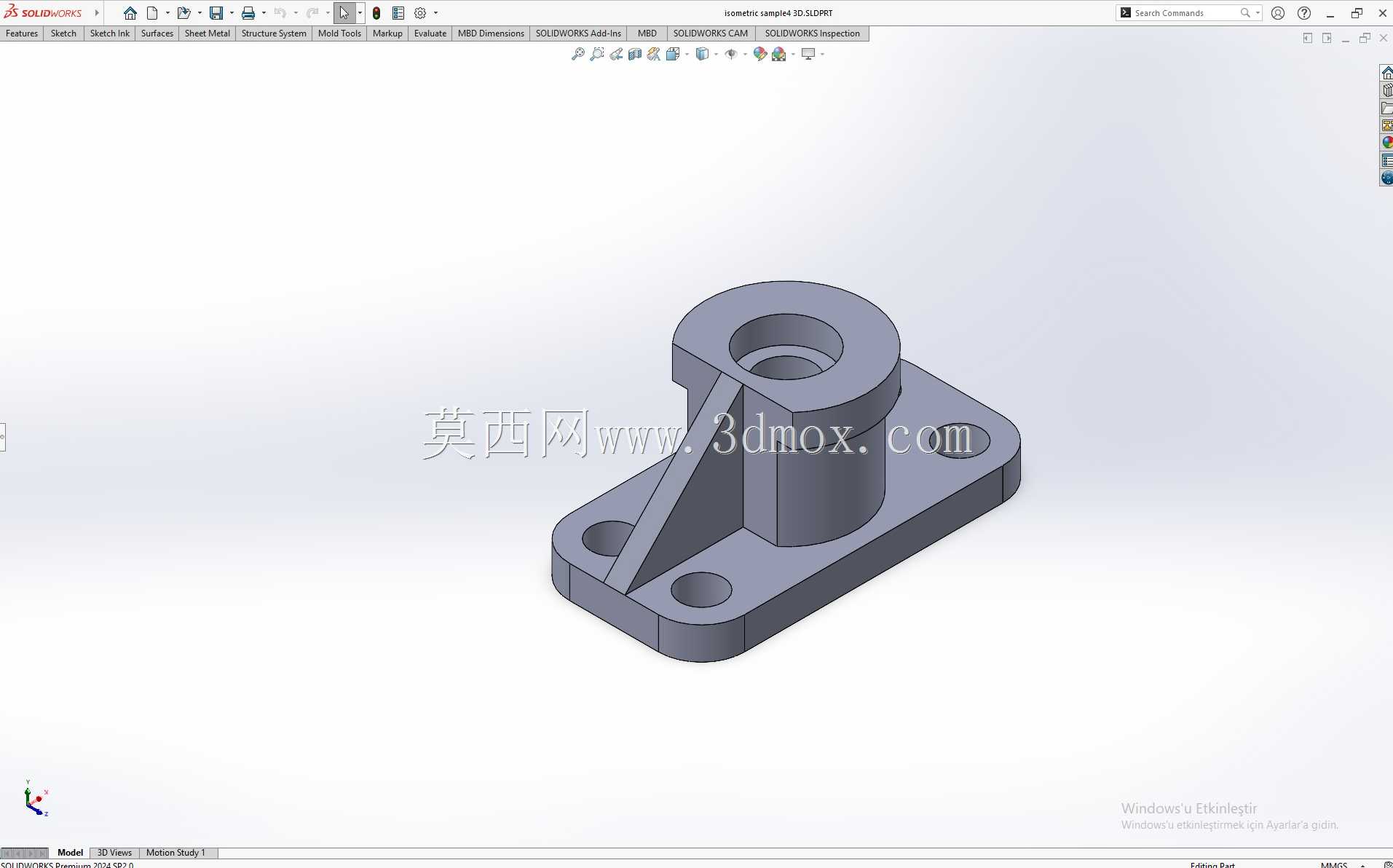

　　在工业流体控制管路系统中，阀块作为集成式安装的核心承载零件，承担着固定阀件、连通管路、分配介质流向的核心作用，这类零件常见于液压工作站、工艺流体输送管线、小型集成阀组单元中，替代分散的管路接头与独立安装支架，大幅缩减管路系统的占用空间，减少接头泄漏点，提升整套流体系统的运行可靠性。从结构设计逻辑来看，该阀块采用带法兰边的立式安装结构，底部法兰盘设置四个对称分布的安装孔，安装孔位采用等距排布设计，孔中心距严格匹配通用安装基座的标准孔距参数，安装时无需额外加工适配孔位，可直接通过螺栓固定在安装面或集成阀座上，安装边界预留足够的扳手操作空间，避免螺栓紧固时与周边管路、相邻阀件产生干涉。

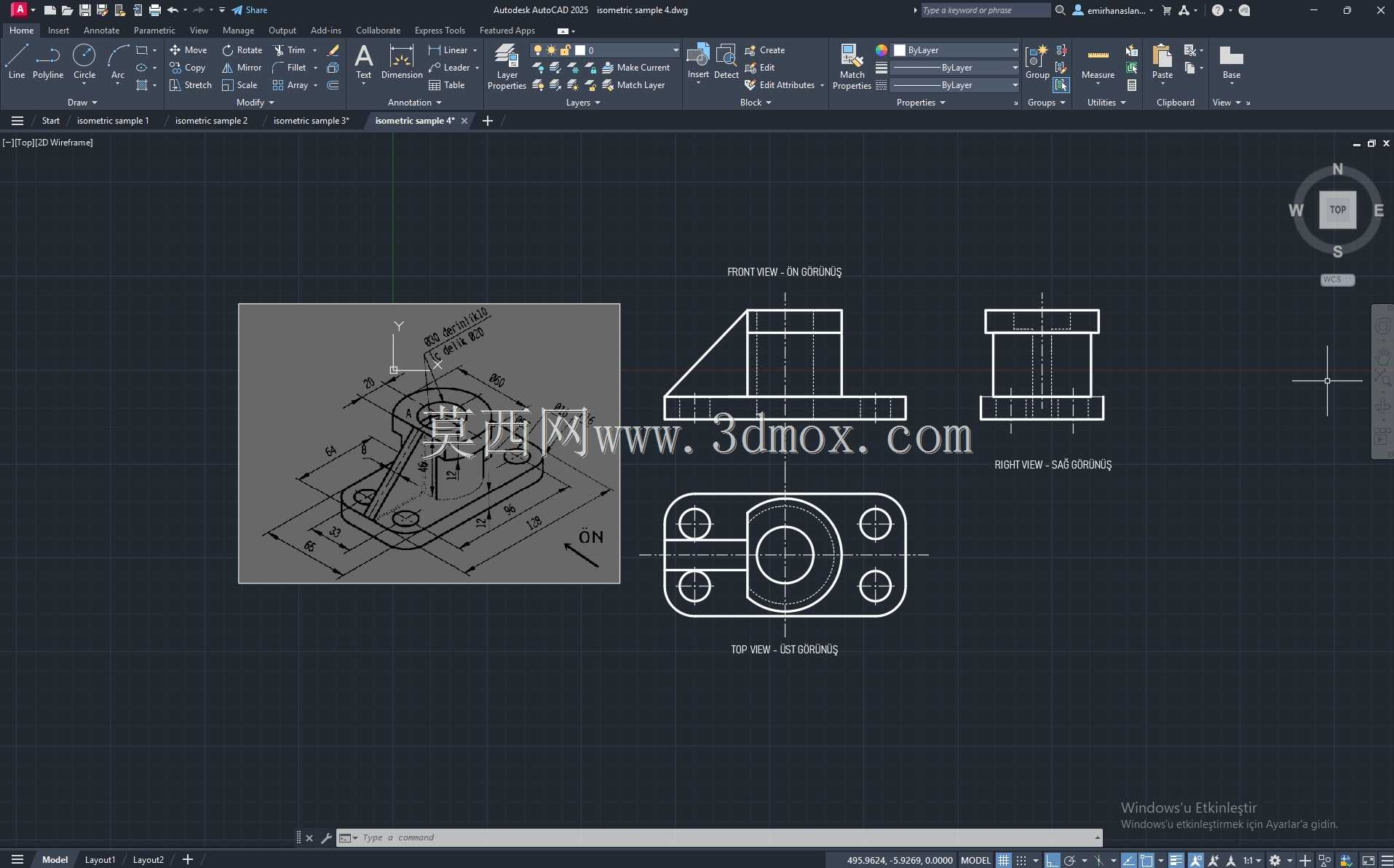

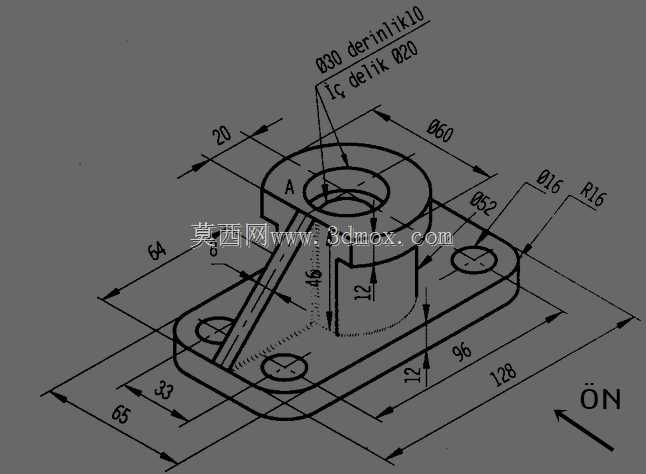

　　主体立腔部分为中空贯通结构，内壁加工有适配阀芯的装配台阶，台阶面的平面度与同轴度公差控制在合理范围内，保证阀芯装入后运动顺畅无卡滞，密封面贴合均匀无泄漏。侧面的斜向支撑筋连接底部法兰与立腔侧壁，筋板厚度经过受力校核，可承受阀件工作时的介质压力冲击、管路振动载荷，避免长期运行后出现连接部位变形、密封失效的问题。从工程图的视图排布可以看到，设计阶段同时输出了二维工程图与三维实体模型，二维图纸完整标注了各部分的形位公差、表面粗糙度要求、加工精度等级，三维模型可直接用于装配干涉检查、安装模拟、加工路径生成，覆盖从设计校核到生产加工的全流程需求。

　　在实际应用场景中，这类阀块可适配低压流体输送系统、小型液压控制回路、实验室流体试验台等场景，既可以作为独立阀件的安装基座使用，也可以多个阀块组合拼接成集成阀岛，实现多通路的流体方向控制。设计过程中充分考虑了加工工艺性，所有外棱角均设置了合理的倒角，既避免加工后锐边划伤操作人员，也能去除加工毛刺，保证装配时密封件不会被锐边切损。底部安装面的平面度要求满足密封安装的需求，安装时配合对应规格的密封垫片，可实现安装面的静密封，杜绝介质从安装结合面渗漏的问题。立腔顶部的连接法兰尺寸匹配通用标准阀件的连接尺寸，可直接适配市面上同规格的截止阀、节流阀、单向阀等阀件，无需额外加工转换接头，降低系统集成的配件成本。

　　从安装边界来看，阀块整体轮廓尺寸紧凑，在保证结构强度与通流面积的前提下，尽可能压缩了非必要的结构体积，使得整套阀组安装后占用的安装空间更小，便于在紧凑的设备舱、管路夹层中布置。等距排布的安装孔位设计，也让阀块具备一定的通用互换性，同规格的阀块损坏后可直接替换，无需重新调整安装基座的孔位，大幅缩短设备维护的停机时间。在结构受力层面，斜向筋板的位置与厚度经过优化，既不会额外增加过多的零件重量，又能在介质压力波动、管路产生振动时，分散立腔与法兰连接部位的应力，避免应力集中导致的零件开裂问题。中空的通流内壁粗糙度满足流体输送的要求，减少介质流动时的阻力损失，也避免内壁粗糙度过高导致的介质残留、杂质堆积问题，提升阀组长期运行的稳定性。
