阀块内部油路连通结构工程设计方案

在液压传动系统的集成化设计环节，阀块作为承载各类液压阀、连通各条压力油路的核心载体，其内部孔道的布局合理性直接决定整套液压系统的压力损失、运行稳定性与装配维护便捷性。本次呈现的阀块结构设计，针对中小流量液压站的集成安装需求展开，整体采用矩形钢质基体作为加工载体，所有外接阀件的安装面均做平面度公差管控，安装孔位的位置度公差控制在0.05mm以内，保证液压阀安装后密封面无渗漏风险。

从实际应用场景来看，这类集成阀块多用于机床液压夹紧回路、小型工程机械液压操控单元、自动化生产线的工装液压驱动模块，替代传统的分散式管路连接方案，大幅减少外接油管的数量，降低管路接头渗漏的概率，同时压缩整套液压控制单元的安装占用空间。设计过程中首先梳理了回路的通流需求：主压力油路通径匹配6通径液压阀的通流能力，额定工作压力设定为25MPa，控制油路通径适当缩小，满足先导控制的流量需求即可，回油孔道通径大于压力油路，避免回油背压过高影响阀件动作稳定性。

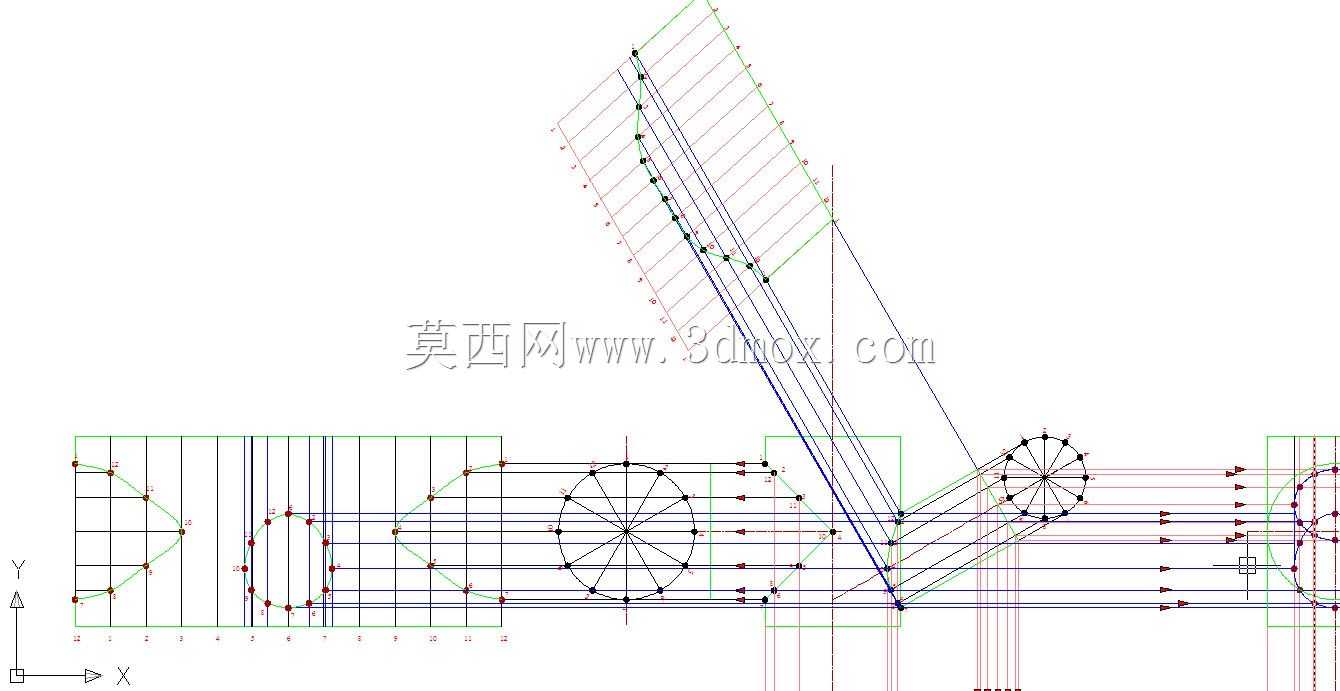

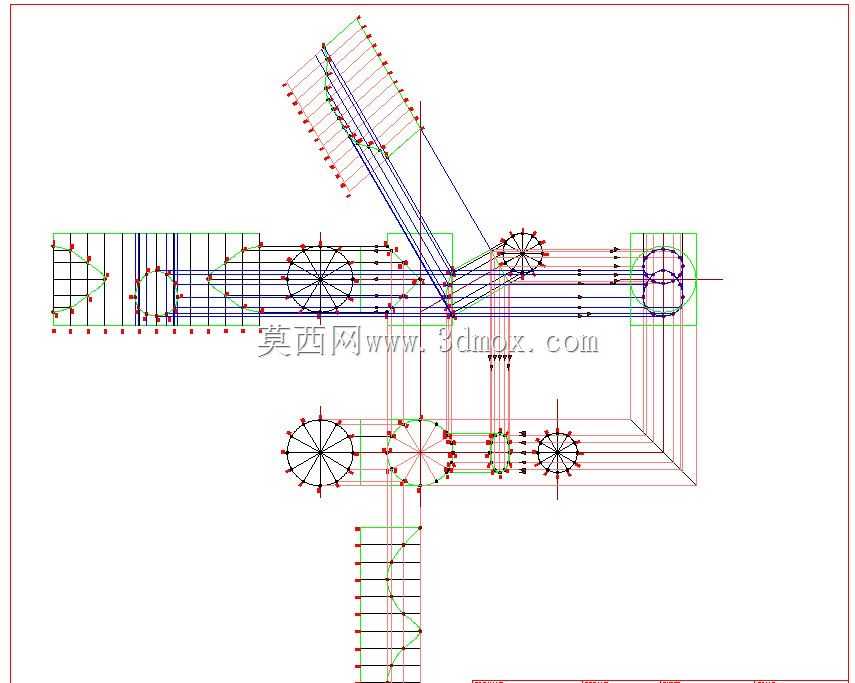

孔道布局阶段优先考虑工艺可加工性，所有内部斜向孔道的倾斜角度均匹配标准加工刀具的可达范围，避免出现无法加工的死角，交叉孔道的位置做了工艺沉台设计，清除相交处的毛刺残留空间，防止金属碎屑在油压冲击下进入阀件造成卡滞。安装边界方面，阀块的四个边角设置了标准安装沉孔，可直接通过内六角螺栓固定在液压站阀组安装支架上，各外接油口的位置预留了标准管接头的安装操作空间，相邻油口的中心距满足扳手操作的最小空间要求，避免后期装配时出现工具干涉问题。

外形尺寸上，整体基体的长宽高比例结合安装阀件的数量与排布确定，阀件安装面之间预留足够的散热间隙，避免长时间高压运行时阀块局部热量堆积造成密封件过早老化。油路走向设计时尽量缩短高压油的流通路径，减少不必要的弯折，降低油液在孔道内流动时的沿程压力损失，同时避免高压油道长距离正对密封面，减少油压脉动对密封件的持续冲击。对于需要安装压力检测点的位置，在对应孔道旁预留了测压接头的安装孔，可直接接入测压表实时监测各回路的工作压力，方便后期系统调试与故障排查。

考虑到实际加工过程中的工艺误差累积，所有孔道的深度尺寸均设置了合理的加工余量，孔道内壁的粗糙度要求控制在Ra1.6以内，减少油液流动时的阻力，同时避免内壁粗糙度过高造成油液杂质附着堆积。阀块的外露非安装面做了氧化防锈处理，安装面在精加工后做去毛刺处理，所有孔道加工完成后通过高压油冲洗清除内部残留的切屑与杂质，保证装配后油液清洁度满足液压系统的运行要求。

在功能特性上，该阀块可同时集成方向控制阀、压力控制阀与流量控制阀的安装接口，通过内部孔道实现各阀件之间的油路连通，无需外接过渡管路，整套阀组装配完成后结构紧凑，抗震性能优于分散管路连接方案，适合在存在持续振动的工业设备环境中长期运行。设计时还考虑了后期维护的便利性，各阀件的安装位置均预留了拆卸空间，更换单个阀件时无需拆卸周边其他元件，降低维护操作的工作量。
