多规格工业异型挤压铝型材结构设计

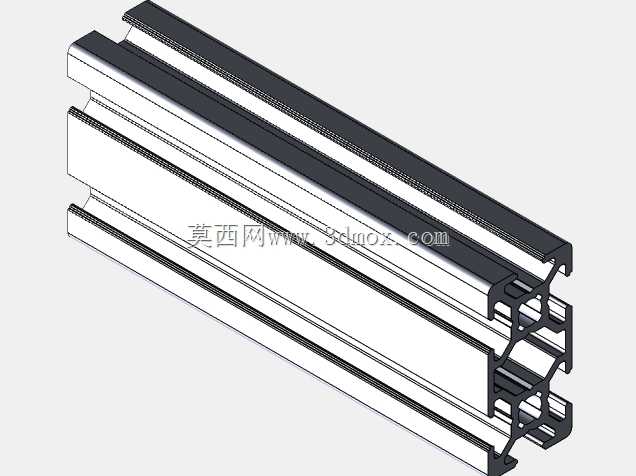

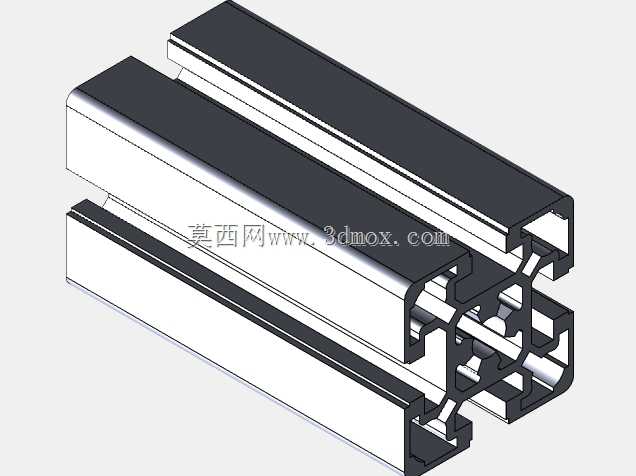

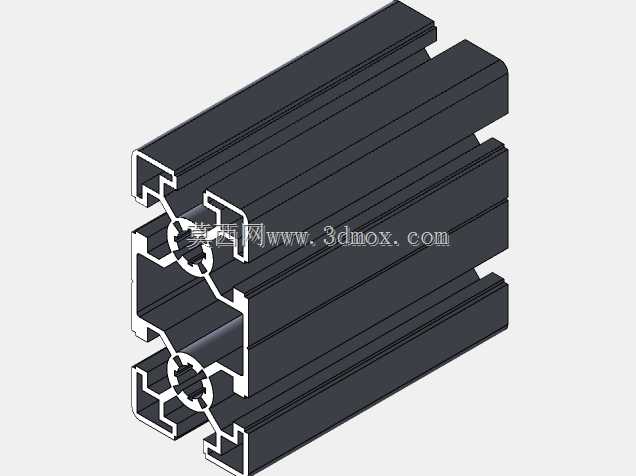

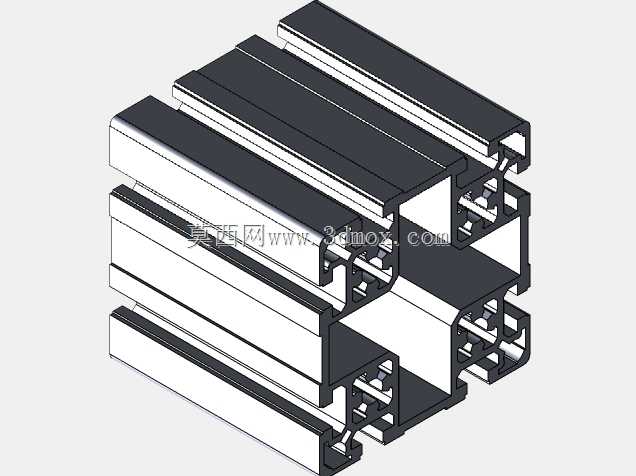

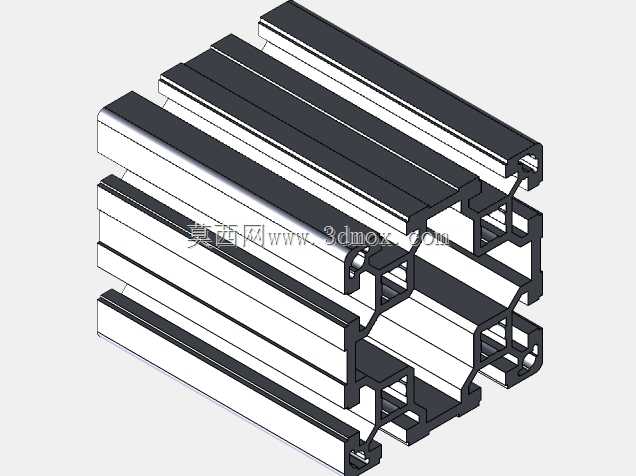

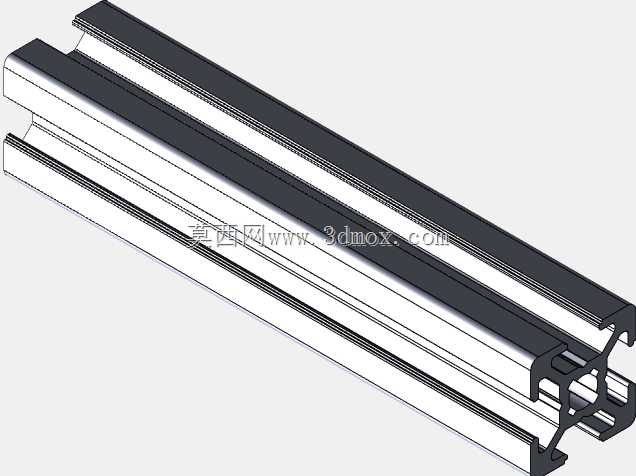

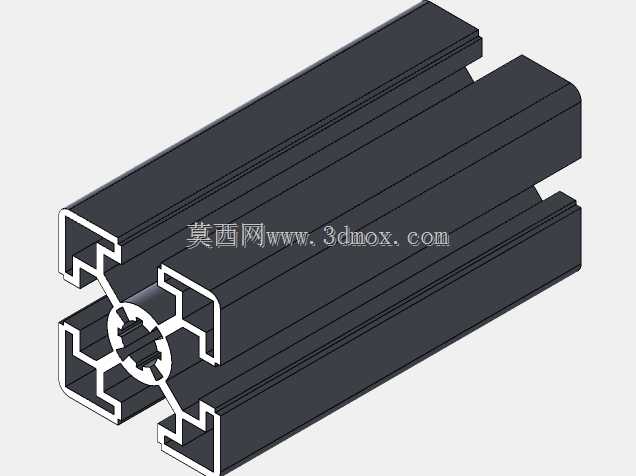

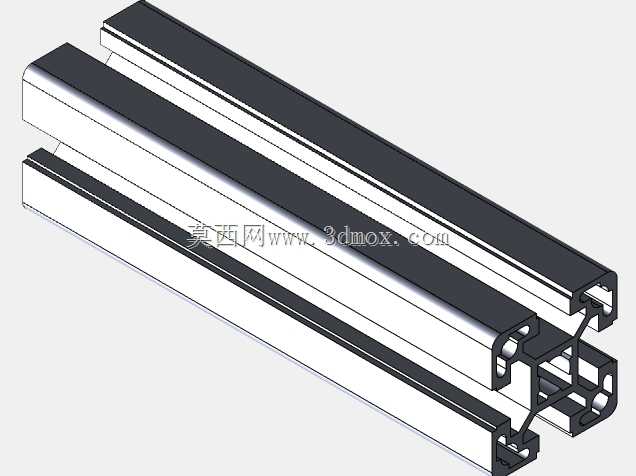

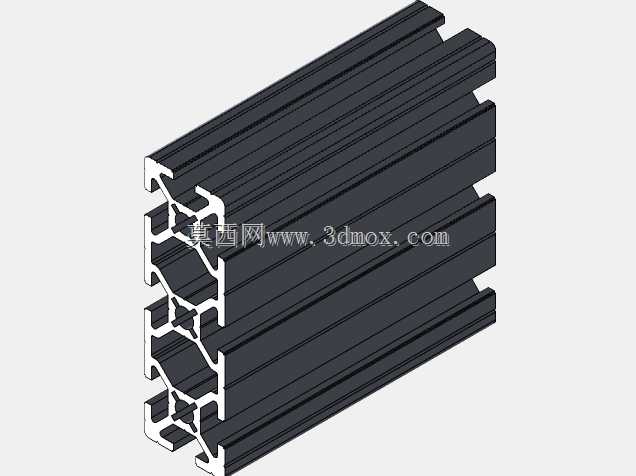

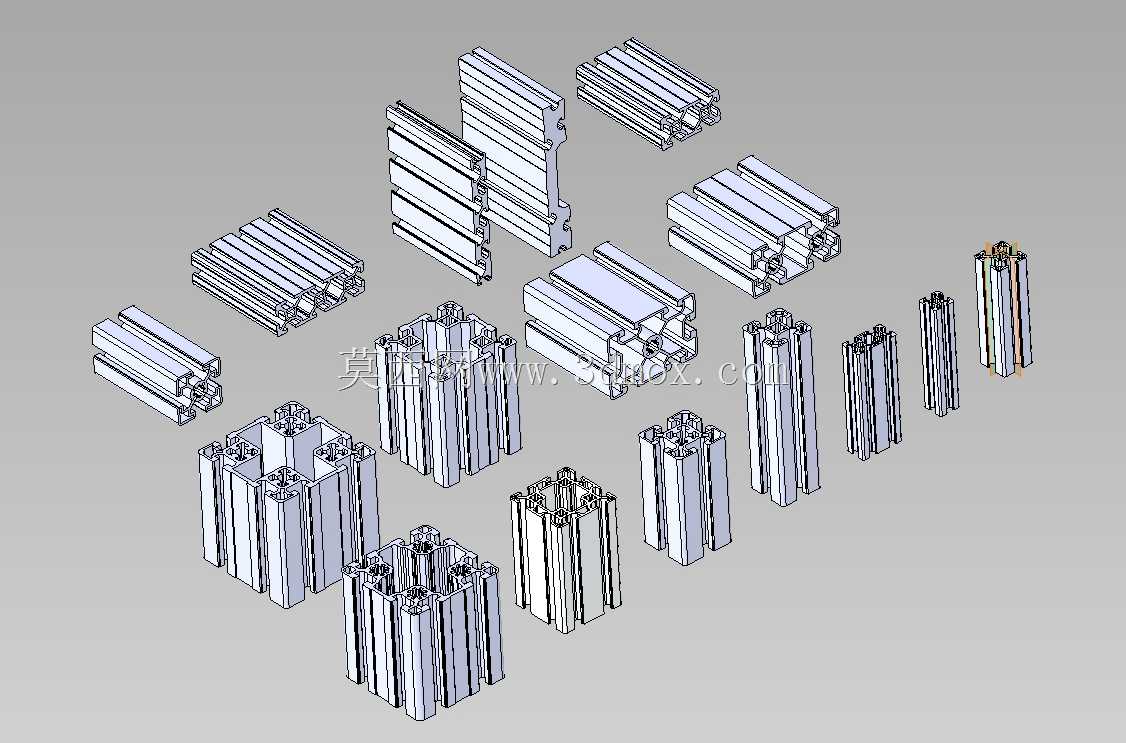

　　这批异型铝型材的截面设计覆盖了当前工业框架搭建里最常用的几类非标准安装需求，区别于常规4040、4080等欧标通用铝型材，每款截面都针对特定的安装场景做了槽位、壁厚、连接端的差异化调整，能直接适配阀块安装、仪器仪表固定、小型设备机架搭建等场景的特殊装配要求，不需要额外做大量的二次铣削加工，能有效缩短现场装配的加工周期。从实际工程应用来看，这类异型铝大多用在仪器仪表类设备的阀组安装框架、小型自动化设备的侧边支撑梁、检测设备的走线安装位上，部分带单侧封闭槽的截面可以直接嵌入传感器安装座、气路快插接头的固定条，不需要额外在型材表面打孔攻丝，避免了通用型材打孔后容易出现的应力集中、槽位错位问题。

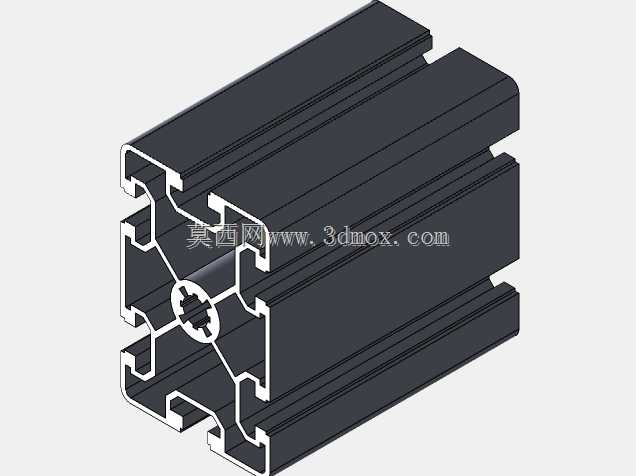

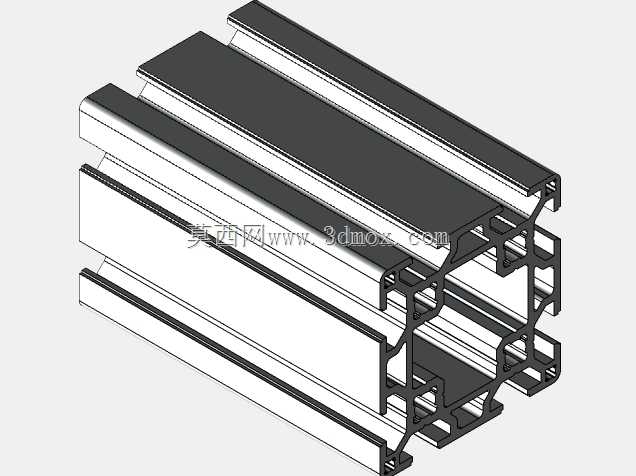

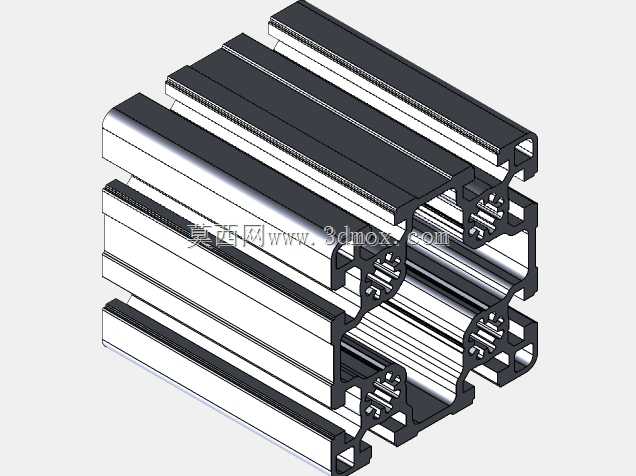

　　设计这批型材的时候，首先考虑的是不同截面的安装兼容性，所有型材的中心基准槽都和通用欧标铝型材的槽宽保持一致，配套的T型螺栓、角码、端盖都能和现有通用配件通用，不会出现异型件必须定制配套连接件的问题，能大幅降低用户的配件采购成本。每款型材的壁厚都根据其常用承载场景做了匹配，用作主支撑梁的大截面异型铝，壁厚控制在2.5mm到3mm之间，截面内部设置了十字加强筋，在米重不超过同规格通用方管铝型材的前提下，垂直方向的抗弯强度提升了18%左右，能满足1.5米跨距下承载80kg设备的挠度要求，不会出现长期负载下的框架变形问题。

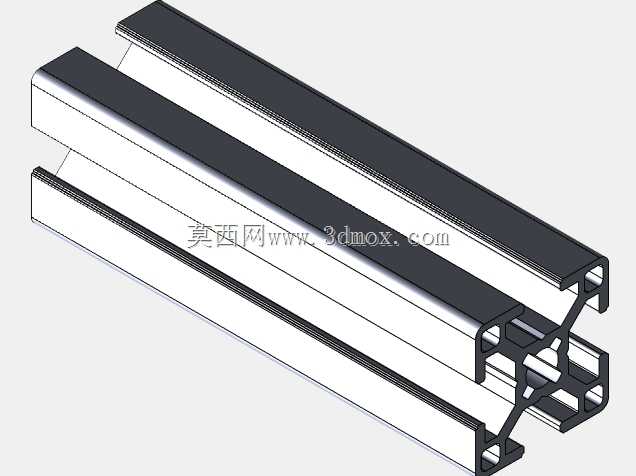

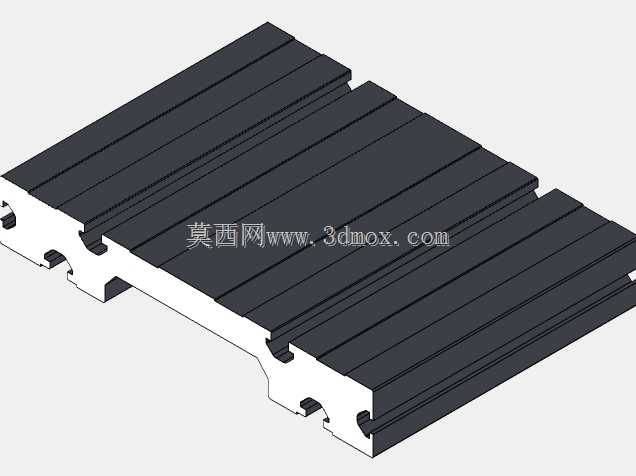

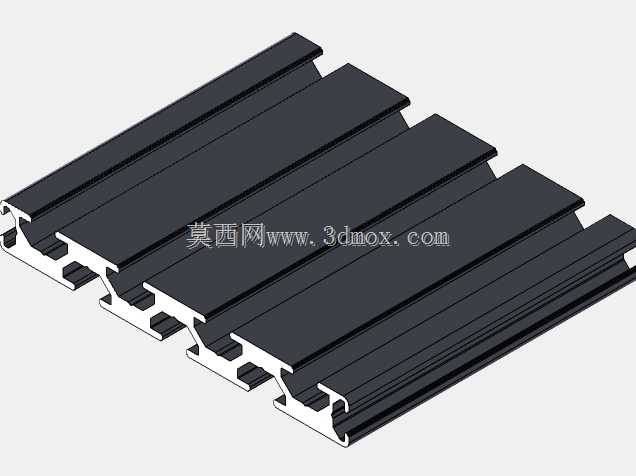

　　部分小截面的异型铝是专门为阀块安装设计的，截面一侧预留了和标准阀块安装孔距匹配的凸台，安装时只需要将阀块贴紧凸台定位，直接用螺栓从型材背面的预置槽穿入固定即可，不需要额外做定位工装，安装效率比用通用铝型材搭建阀组支架提升40%以上。从安装边界来看，这批异型铝的单根标准长度都预留了0.5mm的端面加工余量，用户下料切割后不需要再做端面铣平就能直接安装端盖或者连接板，所有截面的外轮廓圆角都控制在R1以内，拼接时相邻型材的拼接缝隙能控制在0.2mm以内，满足洁净车间设备框架的缝隙密封要求。部分带双槽位的异型铝可以同时实现框架支撑和走线槽的功能，型材一侧的封闭槽可以直接嵌入走线槽盖，将设备的电源线、信号线内置在型材内部，不需要额外在框架外侧安装塑料走线槽，让整体设备外观更整洁，同时也能避免车间内的切削液、粉尘对线束的腐蚀。还有几款小尺寸的异型铝是专门针对仪器仪表的安装面板设计的，截面带有嵌入式的面板卡槽，安装亚克力或者金属面板时不需要额外打胶或者用螺丝固定，直接将面板顺着卡槽滑入即可，后期维护拆卸面板也非常方便，不会破坏面板表面的涂层或者标识。

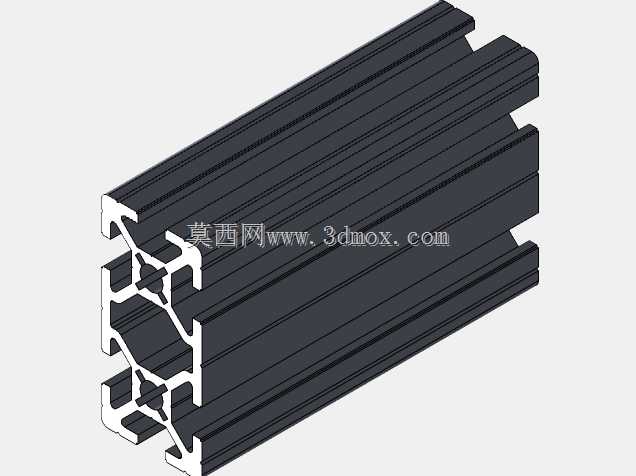

　　在设计截面的连接结构时，特意将所有型材的连接端槽位做了统一的深度设计，不管是大截面还是小截面的型材，配套的内置角连接件都能通用，现场装配时不需要根据不同型材规格准备不同型号的连接件，能减少装配工人的配件分拣工作量，降低错装的概率。针对需要经常拆装调整的设备框架场景，部分异型铝的槽内做了防滑齿结构，T型螺栓滑入槽内后不会因为设备振动出现移位，长期使用也不需要反复拧紧固定螺栓，能减少设备的日常维护工作量。这批型材的截面设计还考虑了阳极氧化后的装配公差，所有槽位的尺寸都预留了氧化膜厚度的余量，氧化处理后槽宽的实际尺寸仍然能满足标准T型螺栓的顺畅滑动，不会出现氧化后槽位变窄、螺栓卡滞的问题。
