衬套销式联轴器结构设计方案

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1076350
  • 衬套销式联轴器结构设计方案
  • 衬套销式联轴器结构设计方案
  • 衬套销式联轴器结构设计方案
  • 衬套销式联轴器结构设计方案
  • 衬套销式联轴器结构设计方案
  • 衬套销式联轴器结构设计方案
  • 衬套销式联轴器结构设计方案
  • 衬套销式联轴器结构设计方案
  • 衬套销式联轴器结构设计方案
  • 衬套销式联轴器结构设计方案
  • 衬套销式联轴器结构设计方案
  • 衬套销式联轴器结构设计方案

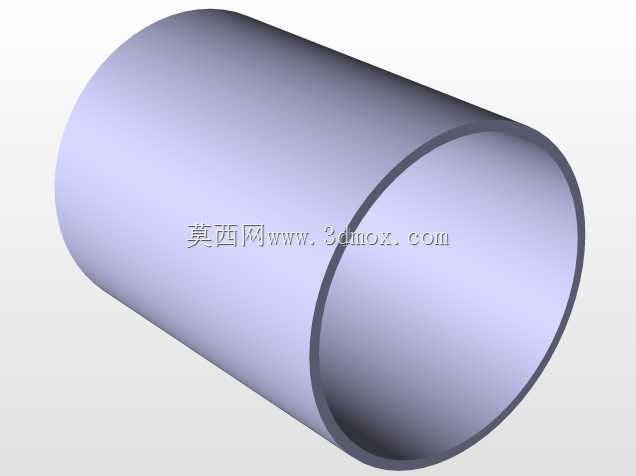

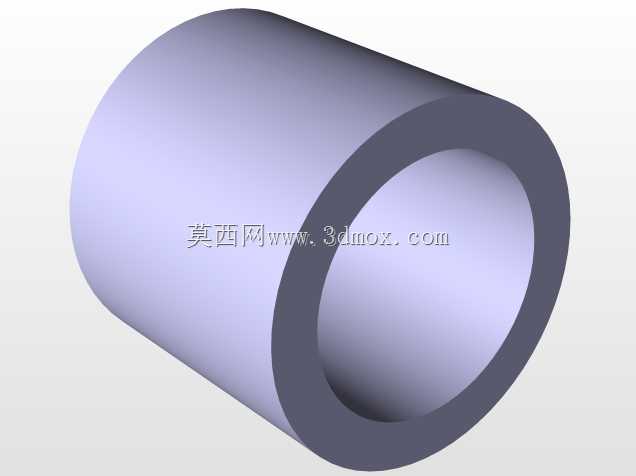

  在各类工业传动系统中,两轴之间的连接与动力传递是核心结构环节,由于实际安装过程中很难保证主动轴与从动轴实现绝对的同轴对中,加上设备运行过程中产生的热变形、承载形变、基础沉降等问题,两轴之间往往会存在一定程度的径向、角向与轴向偏移,这时候就需要依靠联轴器来补偿偏移量,同时传递额定扭矩,避免轴系承受额外的附加载荷,保障整套传动系统的运行稳定性。衬套销式联轴器属于可移式刚性联轴器的衍生结构,在传统柱销联轴器的基础上,在销柱外侧增加了非金属衬套结构,相比纯刚性凸缘联轴器,它具备一定的缓冲吸震能力,同时补偿偏移的性能更优,相比弹性套柱销联轴器,它的结构强度更高,承载扭矩范围更大,适合中等载荷、转速平稳的传动场景,常见应用在泵类设备、输送线驱动端、中小型减速机输出端、风机传动组等工业设备的轴系连接环节。从结构设计逻辑来看,这款联轴器采用两个对称分布的半联轴器本体,半联轴器的端面上沿圆周方向均匀分布销孔,其中一侧半联轴器的销孔为过盈配合孔,用于固定带衬套的传动销,另一侧半联轴器的销孔直径略大于衬套外径,装配时传动销带着衬套插入对应销孔内,依靠销与衬套、衬套与孔壁的接触来传递扭矩,衬套通常采用具备一定耐磨性与弹性的非金属材料制作,既可以补偿两轴之间的少量偏移,又能在传动过程中吸收部分冲击载荷,降低启动、负载突变时的轴系冲击。

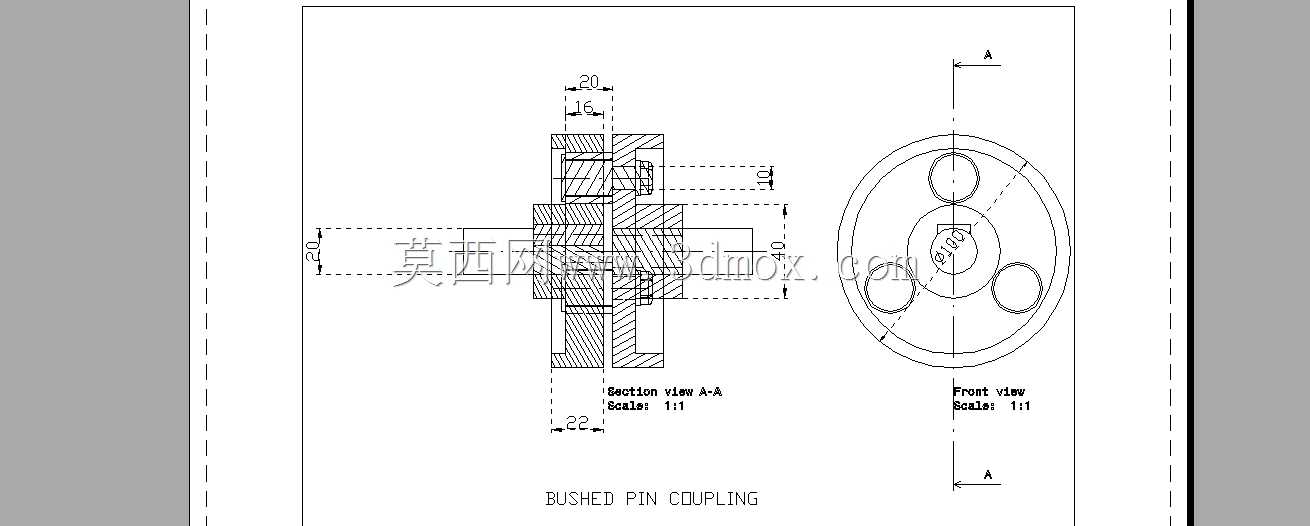

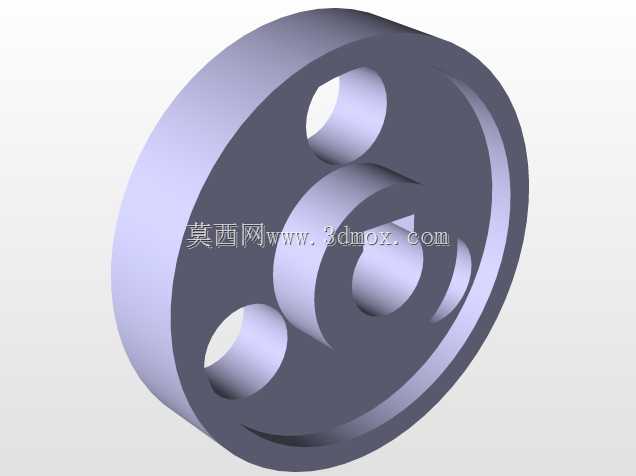

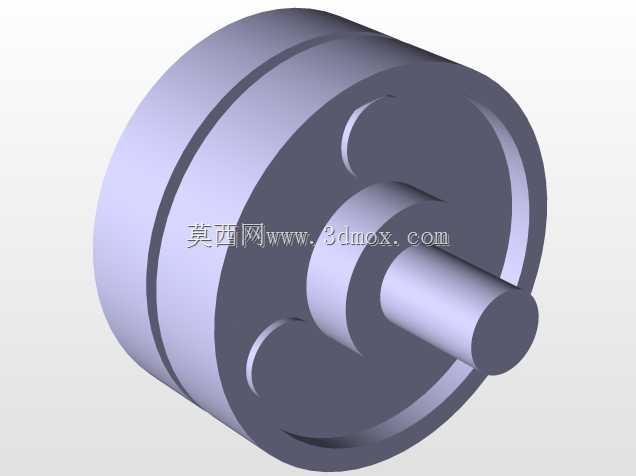

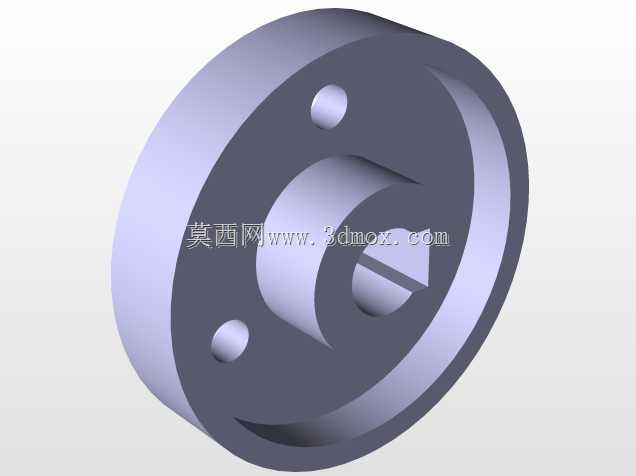

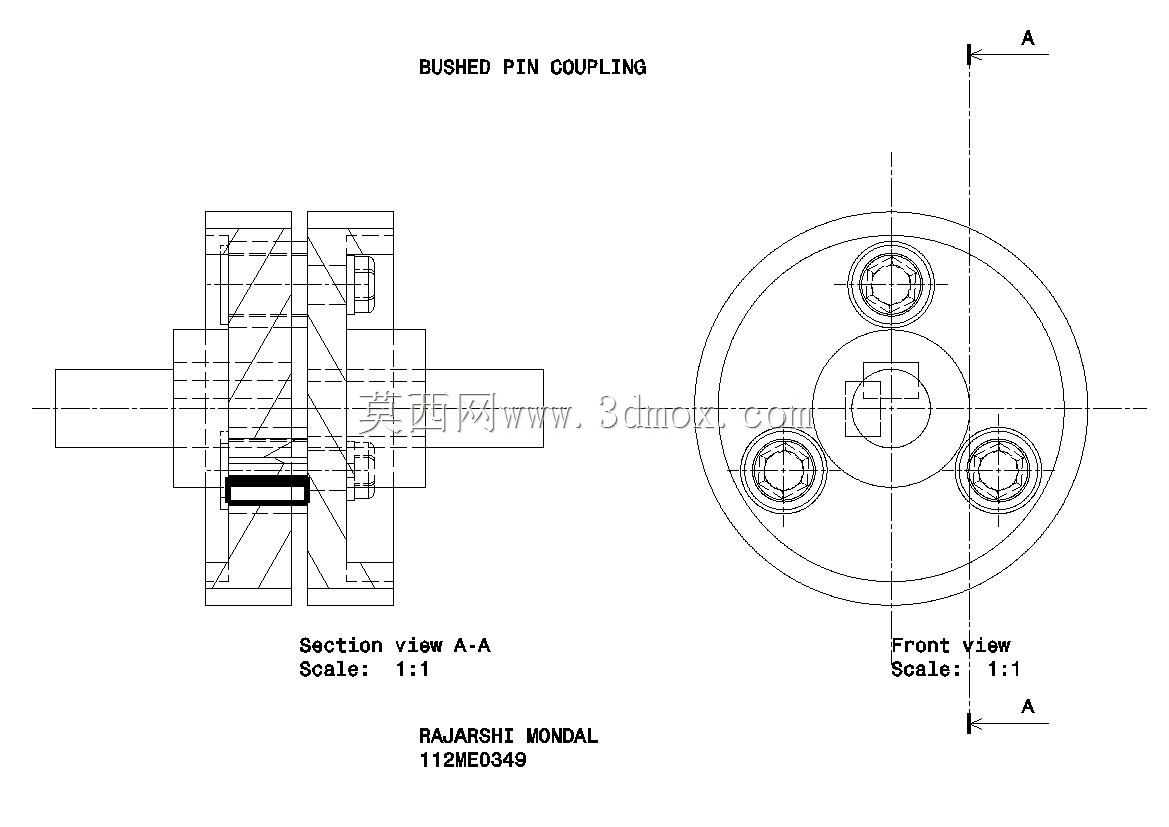

  从视图表达的结构来看,这款联轴器的半联轴器采用盘式结构,中心为轴孔,轴孔处设计有键槽,用于和轴实现周向固定,传递扭矩,半联轴器的法兰端面上沿圆周均匀布置三个传动销组件,销的端部设置有轴向固定结构,防止传动销在运行过程中轴向窜动脱出。安装边界方面,这类联轴器的轴向总长度由两个半联轴器的轮毂长度、法兰贴合间隙共同决定,径向最大尺寸为法兰盘的外圆直径,设计选型时需要预留足够的径向安装空间,同时要注意半联轴器轮毂的轴孔长度要和所配合的轴端伸长度匹配,键槽的尺寸要和对应轴上的平键规格匹配,保证配合公差符合传动要求。

  在实际装配过程中,需要先将两个半联轴器分别热装或者压装到主动轴和从动轴的轴端,通过平键实现周向固定,调整两轴的对中精度到允许范围内,再将带衬套的传动销装入销孔,做好轴向限位,最后盘车检查转动是否顺畅,有没有卡滞的情况。相比其他类型的联轴器,衬套销式联轴器的结构非常简单,加工难度低,不需要复杂的专用工装就可以完成制造,日常维护也很方便,当衬套出现磨损后,只需要拆开连接销,更换磨损的衬套就可以继续使用,不需要整体更换联轴器,维护成本很低。它的缺点是补偿偏移的量有限,不适合两轴对中偏差过大、重载冲击强烈的传动场景,同时衬套属于易损件,需要定期检查磨损情况,避免衬套过度磨损后出现传动间隙变大、传动精度下降的问题。

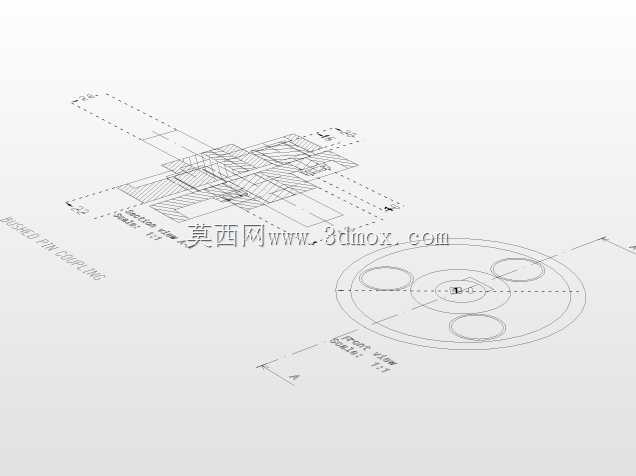

  在三维建模过程中,这类零件的建模逻辑相对清晰,首先通过旋转特征生成半联轴器的基体轮廓,再通过拉伸切除生成轴孔与键槽,接着通过圆周阵列特征生成均匀分布的销孔,单独建模传动销与衬套零件后,按照装配关系完成总装,装配时要注意销与孔的配合间隙,衬套与销、衬套与另一侧销孔的配合公差要符合实际装配要求,避免出现干涉或者间隙过大的问题。在工程图输出时,需要明确标注各部分的形位公差,比如半联轴器两端面的平行度、轴孔与法兰端面的垂直度、销孔的位置度,这些公差会直接影响联轴器装配后的动平衡性能与传动稳定性,尤其是用于较高转速传动场景时,销孔的位置度偏差过大会导致转动时产生额外的离心力,加剧设备振动,缩短轴承等零部件的使用寿命。
