自动耦合器安装座法兰式连接结构

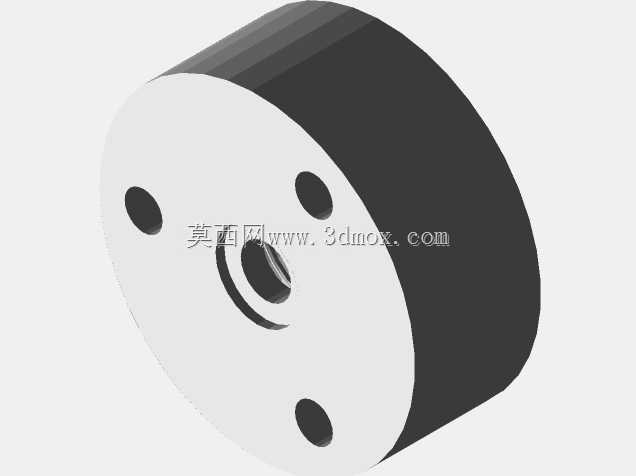

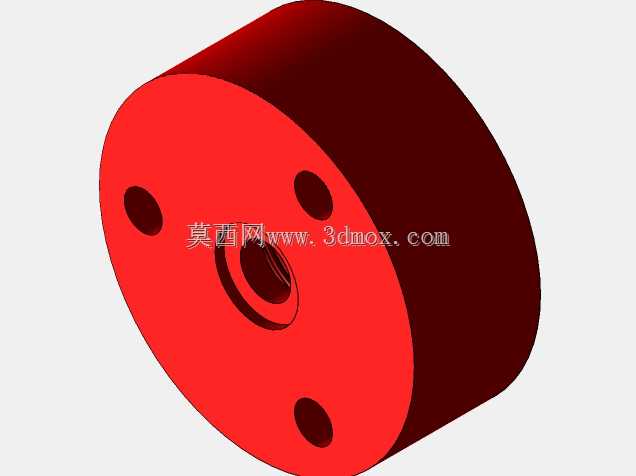

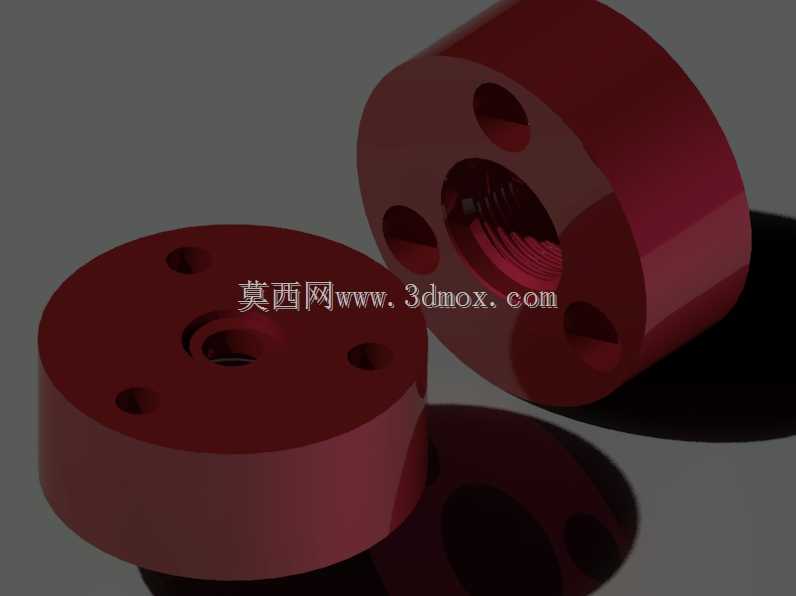

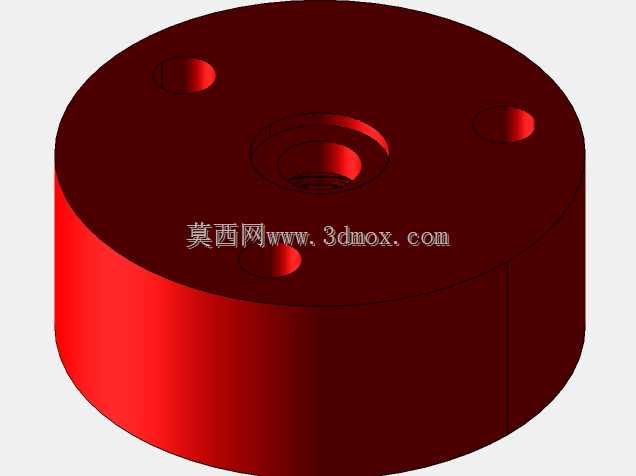

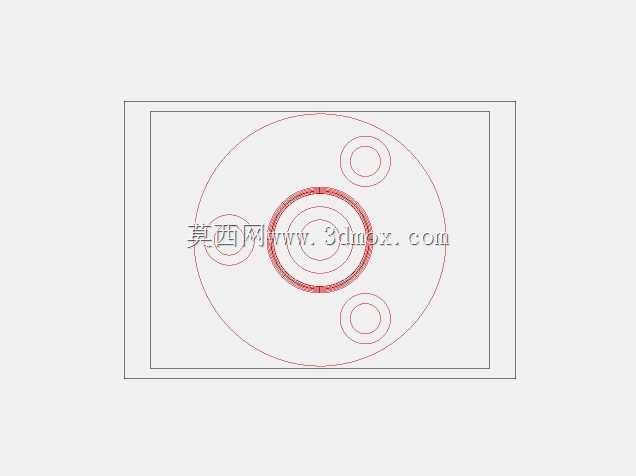

这类法兰式耦合器安装座，主要应用在液压工装夹具的自动对接工位，常见于汽车焊装线、精密机加工自动线的夹具快换场景，承担流体通路与定位基准的双重作用。从结构来看，主体采用圆盘式法兰构型，端面均匀分布四个沉头安装孔，孔位公差严格按照IT7级精度控制，保证安装时与基座的同轴度偏差不超过0.02mm，避免对接时出现密封偏载、定位卡滞的问题。中心位置设计有内螺纹通腔，螺纹规格匹配标准液压管路接头，腔体内壁做了Ra1.6的粗糙度处理，减少液压油流动时的阻力损失，同时在螺纹根部设计有退刀槽与密封槽，安装O型圈后可承受16MPa的工作压力，不会出现渗漏问题。

设计过程中优先考虑了安装边界的兼容性，法兰盘外径控制在适配常规标准安装孔距的范围，厚度经过受力仿真校核，在1.5倍额定工作压力下不会出现结构形变，两个对接的安装座端面做了平面度研磨处理，贴合面间隙小于0.01mm，保证耦合器对接时的密封可靠性。侧面没有多余的突出结构，整体外轮廓做了R2的圆角过渡，避免安装调试时划伤操作人员，也减少工位上的积屑残留。

实际使用时，这类安装座通过四个沉头螺栓固定在夹具基座或者设备工作台面上，中心螺纹腔连通液压供油管路，当自动换模机构带动夹具端对接时，耦合器的公头端沿安装座的导向斜面插入，依靠法兰端面的定位止口保证对接同轴度，完成液压通路的自动连通，不需要人工手动接油管，能把单工位夹具的换型时间压缩到1分钟以内，大幅提升多品种小批量生产线的换型效率。在机加工工位的应用场景里，安装座的端面还做了淬硬处理，硬度达到HRC45-50，长期频繁对接不会出现端面磨损、凹坑的问题，减少日常维护的更换频次。

从安装适配性来看，四个安装孔的孔位采用对称分布设计，支持0度、90度、180度、270度四个方向的安装调整，适配不同走向的管路布局需求，不需要额外加工转接板就能适配大部分现有工装的安装面。中心内螺纹的入口处做了15度的导向倒角，对接时即使存在0.5mm以内的位置偏差，也能顺利导入耦合接头，不会出现顶死、磕伤螺纹的问题。密封槽的尺寸按照GB/T 3452.3的标准设计，可直接选用标准规格的O型密封圈，备件采购方便，不需要定制密封件。

在液压系统的应用场景中，这类安装座还兼顾了一定的定位基准作用，法兰端面与安装底面的平行度控制在0.015mm以内，安装后不需要额外打表调整就能保证耦合器的对接垂直度，减少现场调试的工作量。整体结构没有复杂的异形曲面，采用常规的车削、钻削、铣削工艺就能完成加工，量产时的加工成本较低，同时材料选用45号钢调制处理，兼顾强度与韧性，在频繁的对接冲击下不会出现开裂、崩边的问题。针对有腐蚀环境的应用场景，也可以更换为不锈钢材质，表面做钝化处理，适配切削液、防锈油长期接触的使用环境，不会出现锈蚀卡滞的问题。
