无机房无齿轮电梯曳引承载结构设计

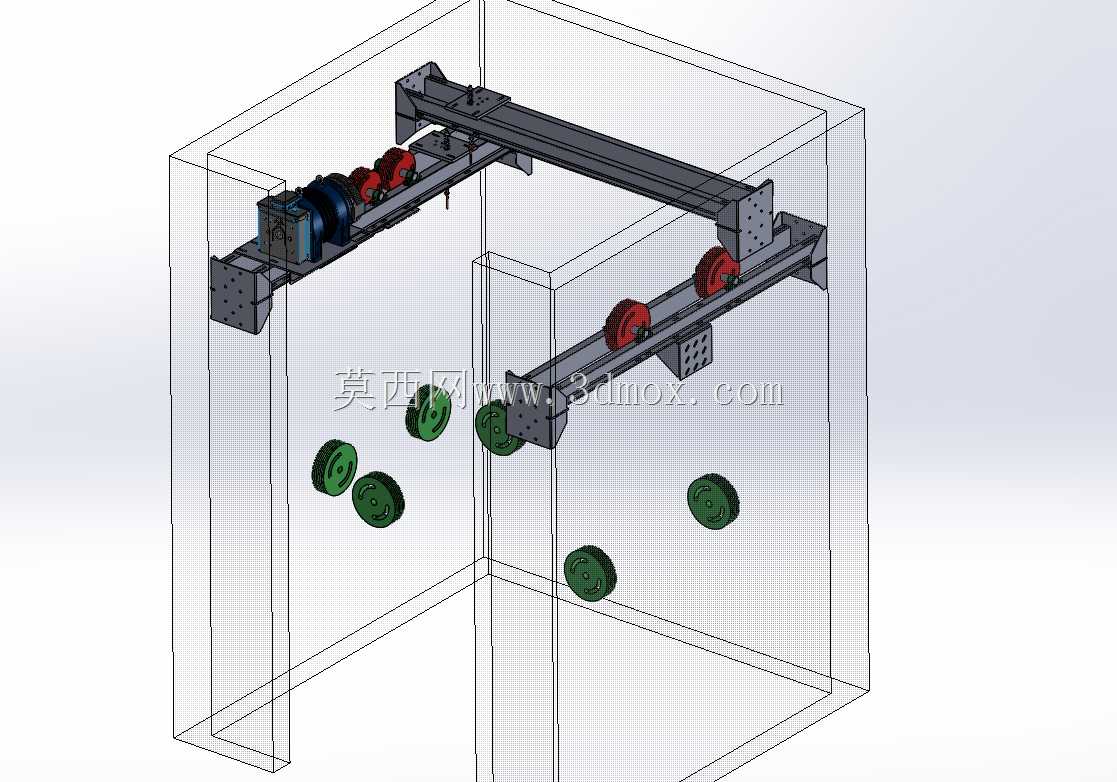

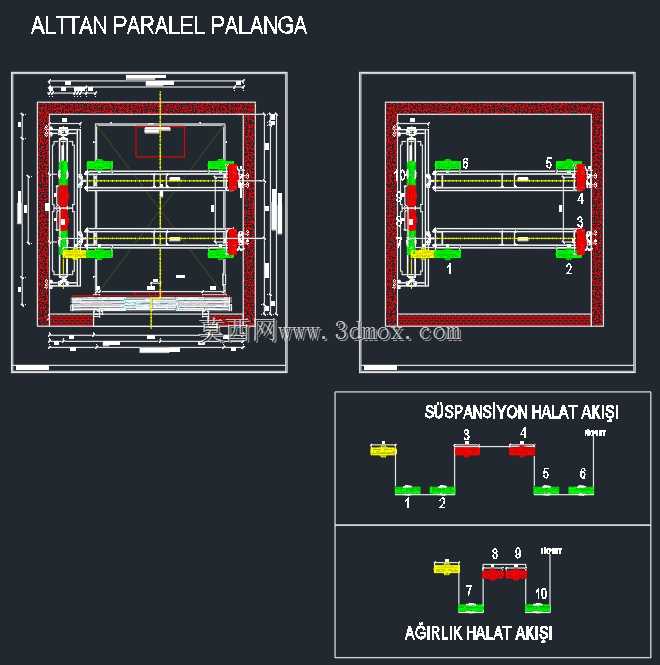

　　这套结构针对高层住宅、商业楼宇的无机房电梯井道场景设计，省去传统电梯顶部独立机房的空间占用，适配井道顶部净空有限的改造项目与新建紧凑型建筑，直接将曳引承载组件集成在井道顶部的导轨支架体系上，无需额外浇筑机房承重梁，能帮建筑设计方节省顶部层高占用，降低土建施工成本。整套承载结构采用侧置式布局，曳引主机固定在井道一侧的承重梁上，导向轮组沿轿厢导轨、对重导轨的排布路径分散布置，钢丝绳从曳引轮输出后，分别绕经轿厢顶返绳轮、对重架返绳轮，最终绳头固定在承重梁的绳头板上，整套绕绳比为4:1，能将3000kg额定载重下的曳引轮受力降低至载重的四分之一，减小主机选型的扭矩需求，适配大载重无机房电梯的载荷要求。

　　设计阶段优先考虑井道内的安装边界，所有承重梁的安装位置都避开井道内的层门门洞、安全钳提拉机构、限速器绳路的运动空间，承重梁采用折弯型钢拼焊结构，与导轨支架的连接面设计成长圆孔可调结构，安装时可根据现场井道的实际施工偏差调整前后、左右位置，抵消土建施工的尺寸误差，降低现场安装的配焊、配钻工作量。导向轮组的排布充分考虑钢丝绳的弯折角，每处钢丝绳绕经轮体的弯折角度控制在合理范围内，避免钢丝绳出现过小弯折半径导致的疲劳损耗，延长钢丝绳的使用寿命；所有轮体都配置密封式轴承，无需日常频繁加注润滑脂，适配电梯长期免维护的使用需求，轮缘处设计有防脱绳挡边，即使电梯运行中出现钢丝绳小幅跳动，也不会从轮槽中脱出，提升运行安全性。

　　整套结构的安装基准完全依托电梯T型导轨的安装精度，承重梁与导轨支架的连接面设计有定位止口，安装时无需额外搭建复杂的工装基准，只需依托已校准的导轨即可完成整套曳引系统的定位找正，大幅缩短现场安装周期。针对无机房电梯的检修需求，曳引主机旁预留了检修操作空间，承重梁上设计有手动盘车装置的安装位，当电梯出现故障停在层间时，维修人员可在井道外通过盘车装置移动轿厢至平层位置，无需进入井道内部操作，符合电梯安全规范的检修要求。结构上的所有受力焊缝都采用连续角焊缝设计，焊后进行去应力处理，避免长期承载出现焊接变形导致的轮组错位、钢丝绳偏磨问题；所有外露金属部件都做镀锌防腐处理，适配井道内潮湿、多尘的使用环境，避免长期使用出现锈蚀失效。

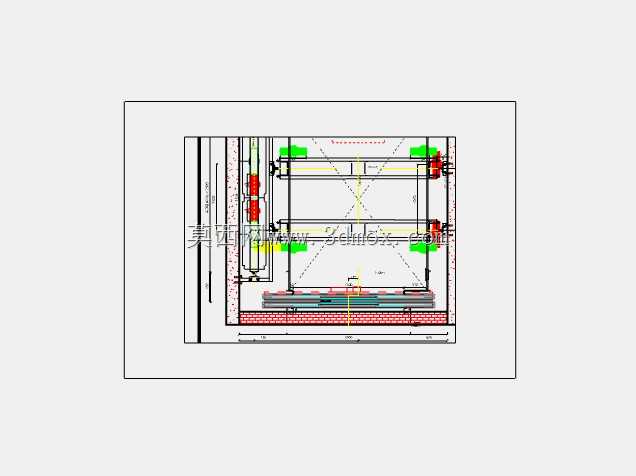

　　绳头板位置设计有称重传感器的安装接口，可直接加装电梯称重装置，实时监测轿厢内的载重情况，当载重超过额定值时输出信号给电梯控制系统，阻止电梯启动，避免超载运行带来的安全隐患。整套结构的外形尺寸完全适配常规2400mm×2400mm井道截面，顶部预留的安全距离满足电梯验收规范的顶层高度要求，不会出现轿厢冲顶时与顶部结构碰撞的问题；对重侧的导向轮位置与对重架的运动轨迹完全对齐，避免对重运行过程中出现钢丝绳蹭碰对重架的问题，降低运行过程中的异响与磨损。
