电梯井道钢丝绳固定及调节安装组件

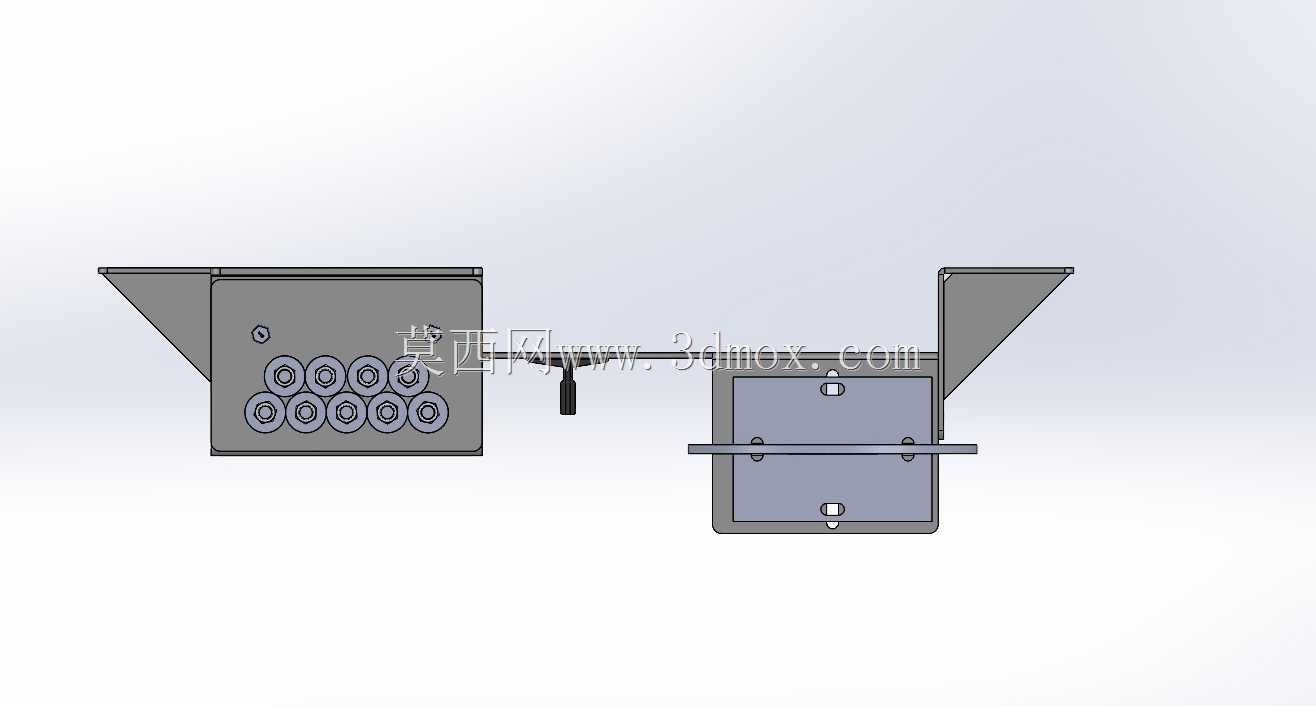

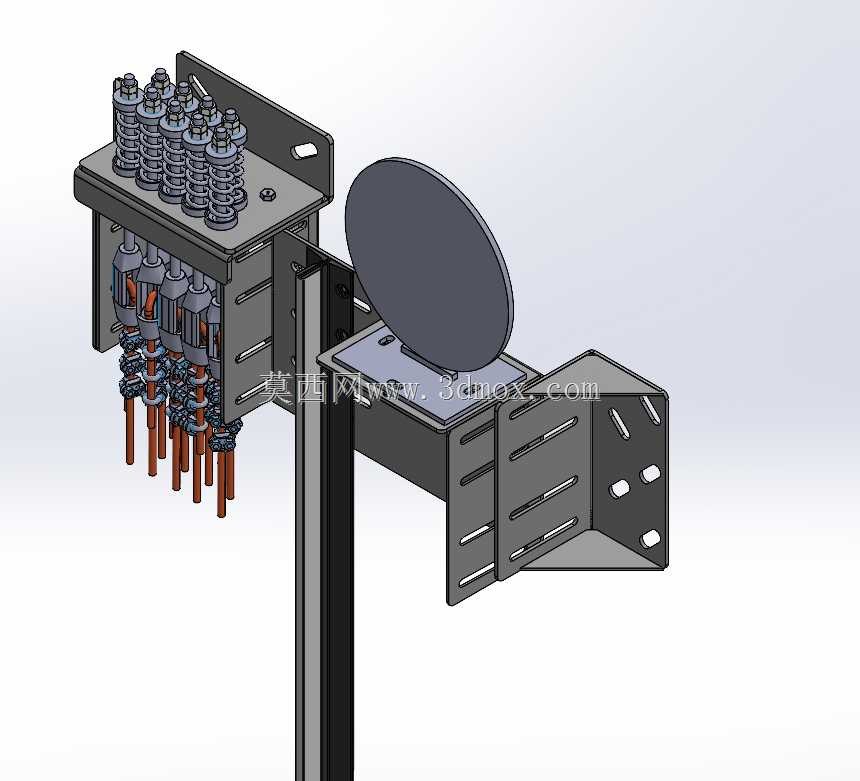

　　这套安装组件主要服务于曳引式电梯的井道内部布设场景，适配无机房或小机房电梯的顶部钢丝绳端接需求，承担多根曳引钢丝绳的端部固定、张力均衡调节以及与井道墙体、导轨支架的连接承载作用，是电梯悬挂系统中直接关联运行平稳性与安全冗余的核心结构件。从实际使用场景来看，组件分为两个核心功能模块，左侧的多绳固定端集成了弹簧式张力调节结构，每根钢丝绳对应独立的圆柱螺旋压缩弹簧与锁紧螺母组，当多根钢丝绳因运行磨损、延展出现张力差时，可通过调整端部螺母的旋合长度改变弹簧预压缩量，逐根校准钢丝绳张力，避免单根绳过载或曳引轮槽偏磨，常规适配6-8根直径8-13mm的曳引钢丝绳，单绳额定承载覆盖1000kg-1600kg载重的客梯或货梯使用需求。

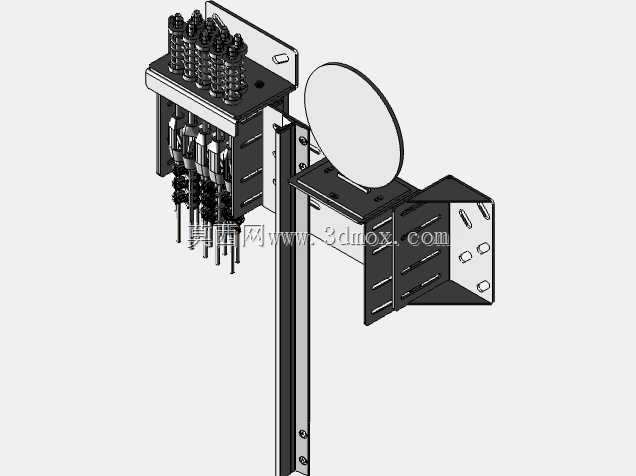

　　右侧的壁挂连接支架承担整个组件与井道混凝土墙体或结构钢梁的固定作用，支架采用多段折弯的钢板焊接结构，开设多组腰型安装孔，允许安装时在水平、垂直方向做±15mm的位置微调，抵消井道土建施工的尺寸偏差，支架上预留的圆形安装位用于配套固定平层感应装置或端站减速开关，无需额外在井道壁打孔安装附属件，减少现场施工的钻孔工作量。设计过程中优先考虑了现场安装的操作空间，左侧绳头组件的安装板与右侧壁挂支架之间采用C型槽钢立柱连接，立柱上开设等距的调节孔位，可根据电梯顶层高度的实际尺寸调整绳头板的安装高度，适配2.4m-2.8m不同顶层高度的井道规格，所有外露的钢制部件均做镀锌钝化处理，适应井道内潮湿、多尘的长期使用环境，避免锈蚀导致的调节卡滞或结构强度下降。

　　从安装边界来看，整套组件展开后横向最大占用尺寸为720mm，纵向从壁挂支架安装面到绳头端部的最大伸出长度为480mm，垂直方向总高度为650mm，安装时需保证壁挂支架的墙体固定点处混凝土强度不低于C25，采用4颗M16的膨胀螺栓穿透墙体钢板固定，单颗螺栓的抗拔力需不低于25kN，确保在电梯满载蹲底或冲顶的极端工况下，连接结构不会出现塑性变形或脱落。绳头端的弹簧选型匹配对应钢丝绳的破断拉力，弹簧刚度设置为120N/mm，既保证张力调节时的灵敏度，又避免电梯运行过程中弹簧出现共振，绳头下方预留的钢丝绳伸出长度不小于200mm，方便后期维护时重新制作绳头或调整张力。

　　组件上的所有调节螺母均配备防松垫片与开口销，防止电梯长期运行产生的振动导致螺母回松，相邻绳头之间的中心距设置为45mm，保证钢丝绳穿装后不会出现相互摩擦干涉，预留的操作间隙足够施工人员在井道内使用扳手完成张力调节作业，无需额外拆卸周边部件。
