电梯导轨侧装式曳引配套安装结构

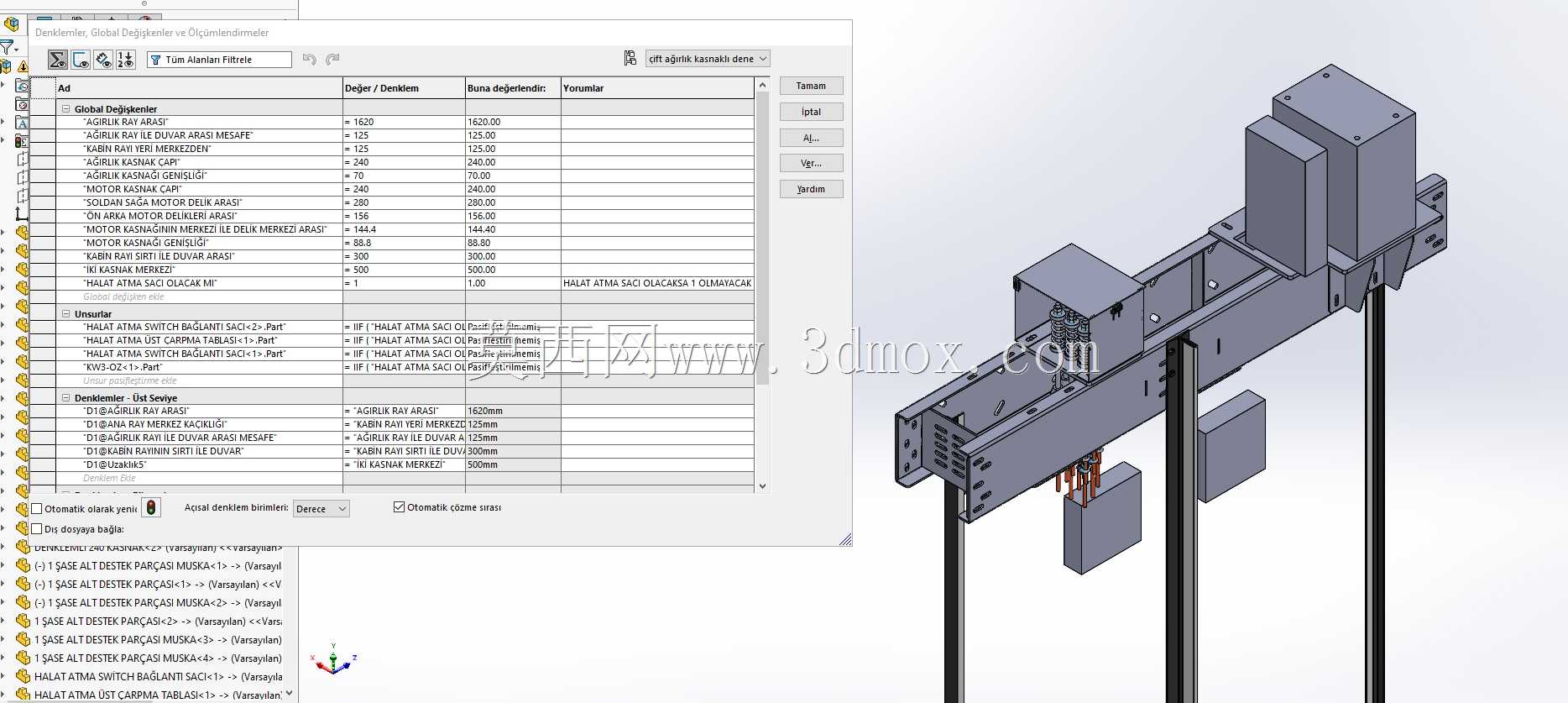

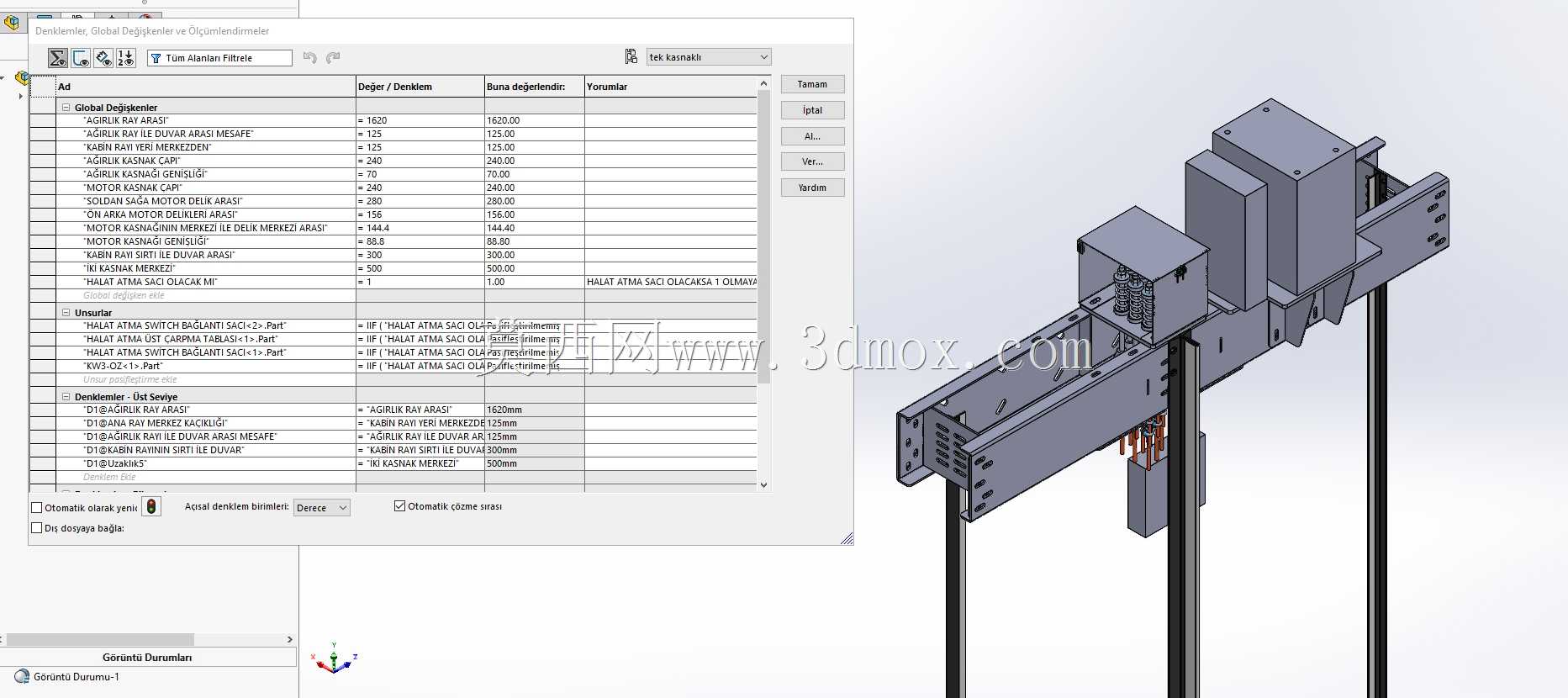

　　这套结构针对低层建筑井道空间受限的场景设计，主要用于无独立机房的小型电梯井道内，承担曳引组件与轿厢导向的衔接承载功能，适配侧置配重的电梯布局方案，能在井道侧壁预留安装空间不足的工况下完成整套曳引部件的固定，避免传统顶部机房布局对建筑顶层高度的硬性要求。从结构组成来看，整套安装架采用型钢拼接成型，主承载梁沿井道垂直方向布置，通过多组膨胀螺栓固定点位与井道侧壁的混凝土结构连接，梁体上预留的长圆孔可适配不同井道壁的安装孔位偏差，现场安装时无需二次大规模扩孔，降低施工调整难度。

　　梁体上部的安装位用于固定曳引机及配套的制动组件，侧面伸出的支架用于布置随行电缆的固定卡扣、限位开关触发碰板，以及配重导轨的衔接固定座，所有安装面的平面度公差控制在0.2mm以内，避免曳引机运行时因安装面不平产生额外振动噪音。设计阶段优先考虑了现场安装的容错性，所有连接部位的螺栓孔均预留了3-5mm的调节余量，可抵消井道土建施工时的尺寸偏差，不需要在现场进行焊接作业，全部采用螺栓连接的形式，既满足消防验收的防火要求，也方便后期维保阶段的部件拆解更换。

　　结构的垂直安装边界可适配2.4-3.6米的楼层间距，水平方向突出井道壁的尺寸控制在320mm以内，不会占用轿厢的运行净空间，导轨安装基准面与主承载梁的垂直度公差经过校核，能保证电梯运行时导靴与导轨的贴合面受力均匀，减少运行过程中的偏磨问题。在受力校核层面，主承载梁的截面选型经过静载荷验算，可承受1.5倍额定载重下的冲击载荷，梁体与井道壁连接的固定点间距经过优化，避免混凝土局部受力过大导致的结构松动，所有焊接部位在建模阶段就做了圆角过渡处理，减少应力集中点，提升长期交变载荷下的结构疲劳寿命。

　　结构上预留的电气元件安装位，充分考虑了布线的走线路径，线缆可沿梁体内部的空腔布置，外部加设防磨护线套，避免电梯运行过程中线缆与金属结构摩擦导致的绝缘层破损。针对侧装结构的受力偏载问题，设计时在主承载梁的背部增加了斜向加强筋，抵消曳引轮工作时产生的侧向倾覆力矩，保证曳引轮的绳槽中心与轿厢、配重的钢丝绳中心始终处于同一垂直平面，减少钢丝绳的额外磨损。整套结构的拆分设计充分考虑了运输便利性，所有部件拆分后的单块重量不超过50kg，可通过普通楼梯运输到井道位置，不需要大型吊装设备配合，适配老旧小区加装电梯的施工场景，在现场仅需要普通扭矩扳手即可完成全部组装作业，安装流程可按照预设的定位基准逐步推进，降低对施工人员的技术要求。
