包装设备用膜料导向支撑导杆结构

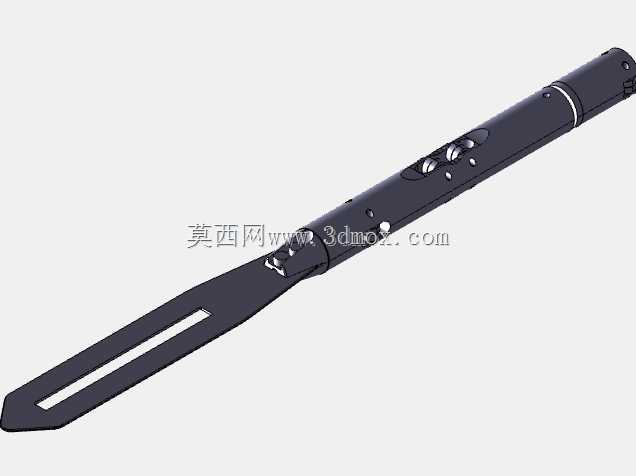

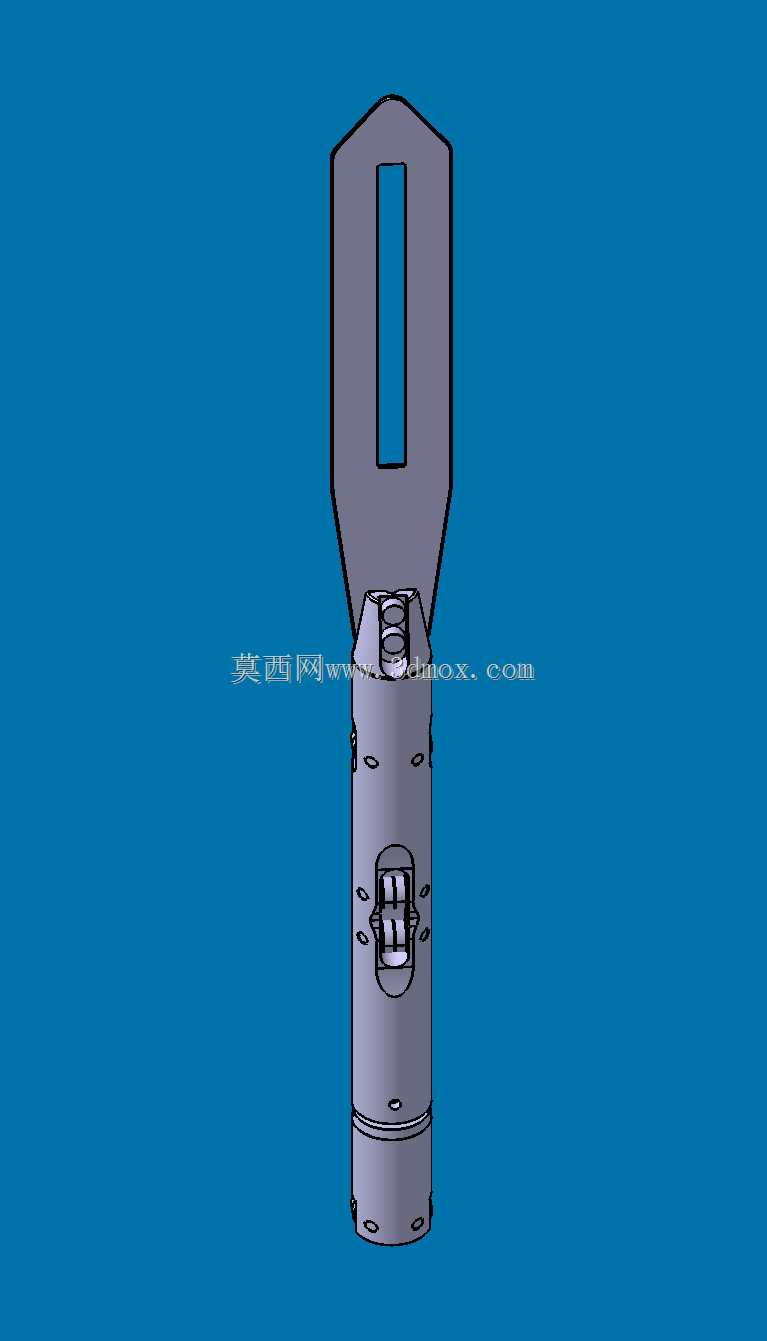

　　在软包装生产线上，卷膜放卷到成型器之间的走膜路径上，这类导杆承担着膜料张紧导向、纠偏限位的核心作用，是立式、枕式包装设备走膜系统里不可缺少的功能构件。不同于普通光面导辊，该导杆的头部设置了长条形开槽结构，这个结构并非随意设计，实际生产中，开槽位置用于穿装膜料牵引的压条或者纠偏检测的触发件，当膜料走偏量超过阈值时，开槽内的感应件会触发纠偏电机动作，调整放卷架的横向位置，避免膜料封边错位导致的包装废品。导杆的杆身部分做了多段环形定位槽，这些槽位对应安装不同的限位卡圈，可根据不同宽度的包装膜调整限位间距，适配从80mm到320mm宽度的常规复合包装膜，覆盖食品、日化、医药行业大部分小袋包装的膜料规格。

　　杆身侧面的卡扣式安装位，用于固定膜料静电消除绳的固定座，高速走膜时膜料和导杆摩擦产生的静电会通过绳体导入设备接地端，避免静电吸附粉尘或者击穿膜面的印刷层。导杆底部的法兰式安装座，设置了四个对称的沉头安装孔，安装时直接固定在走膜架的安装板上，安装孔的中心距为42mm，适配市面上多数常规包装机的走膜架安装孔位，不需要额外做安装板的二次加工。从设计逻辑上看，该导杆没有采用整体式光杆结构，而是做了头部异形开槽、杆身分段加工的分体装配思路，头部的开槽段采用耐磨不锈钢材质，表面做镜面抛光处理，粗糙度达到Ra0.8以下，减少和膜面接触时的摩擦阻力，避免膜面被划伤；杆身主体采用硬质铝合金材质，在保证结构强度的同时降低整体重量，减少高速走膜时导杆自身的振动，避免膜料出现周期性的横向窜动。

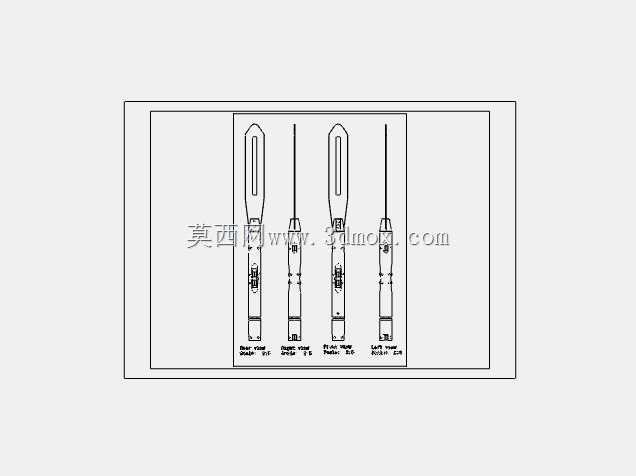

　　实际安装时需要注意，导杆的安装垂直度要控制在0.05mm/m以内，否则会导致膜料走偏时的纠偏响应滞后，开槽的中心线要和走膜方向保持垂直，偏差不能超过0.1度，否则压条在开槽内滑动时会出现卡滞。导杆的总长度为185mm，头部开槽段的宽度为36mm，开槽的宽度为8mm，长度为62mm，足够容纳常规的压条和检测片的活动行程，杆身的直径为22mm，这个直径是经过反复验证的，既不会因为直径过小导致膜料在导杆上的包角过大增加牵引阻力，也不会因为直径过大导致导杆自身转动惯量过大，影响高速走膜时的动态响应。

　　杆身上的定位槽深度为1.2mm，宽度为2mm，卡圈装入后不会突出杆身表面，避免刮蹭膜面，侧面的卡扣位距离安装座的高度为76mm，正好对应静电消除绳的最佳安装高度，能够覆盖膜料和导杆接触的整个包角区域，静电消除效率可以达到90%以上。在日常维护中，只需要定期擦拭头部开槽段的表面，清理开槽内积存的膜屑和粉尘，不需要额外加注润滑油，因为导杆是固定不转的结构，膜料在导杆表面滑动接触，润滑油反而会污染膜面，导致后续热封工序出现封合不牢的问题。这类导杆的设计充分考虑了包装现场的实际工况，没有多余的冗余结构，每个结构特征都对应实际生产中的具体需求，不管是新设备的走膜系统设计，还是老设备的易损件替换，都可以直接参考该结构的尺寸参数做适配调整，能够有效减少走膜故障，提升包装设备的运行稳定性。
