带链轮的轴系张紧支撑结构

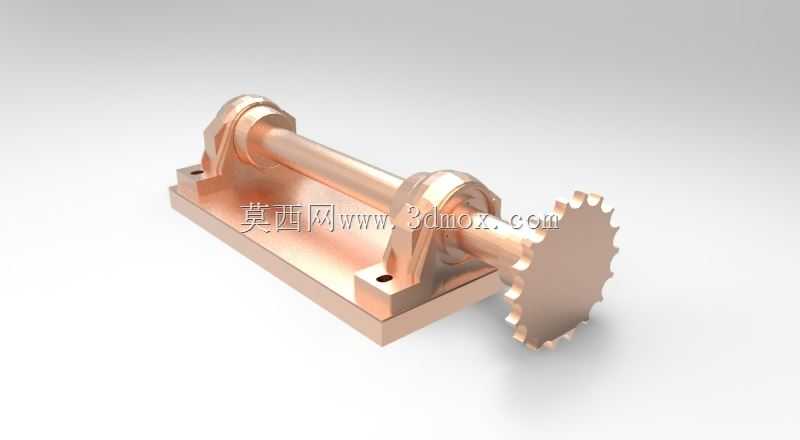

　　在链传动系统的实际工程应用中，张紧结构是保障传动平稳性、延长链条使用寿命的核心部件之一，这套带链轮的轴系张紧支撑结构，主要适配中小载荷的开式链传动场景，常见于轻工输送线、小型自动化设备的动力传递环节，用来抵消链条运行过程中因磨损产生的节距伸长，避免跳齿、脱链问题，同时补偿安装过程中存在的中心距偏差。从结构设计逻辑来看，整套部件采用一体式安装底板作为承载基础，底板上开设两个对称的沉头安装孔，安装时可通过螺栓直接固定在设备的安装基面，安装孔的间距经过匹配计算，能够保证轴系安装后与主动链轮的平行度公差控制在0.1mm/m以内，避免链条运行过程中出现偏磨。

　　支撑部分采用两个对置的滑动轴承座结构，轴承座与底板为一体化加工成型，相比分体式装配结构，能够有效减少装配累积误差，提升轴系的支撑刚度，轴体采用光轴设计，两端与轴承座的配合段选用过渡配合，保证转动过程中无径向窜动，轴的一端固定安装链轮，链轮采用齿形经优化的滚子链适配结构，齿部做了圆弧过渡处理，能够减少链条啮合时的冲击载荷。这套张紧结构的功能实现逻辑，是通过固定位置的轴系支撑，为链条回程段提供恒定的支撑张紧力，相比可调式张紧结构，这种固定张紧的形式结构更简单，维护成本更低，适合运行载荷稳定、链条伸长量较小的传动场景，在设计时已经提前核算了轴的挠度变形量，在额定载荷下，轴的最大挠度不超过0.05mm，能够保证链轮与链条的啮合精度，不会出现咬链、卡滞的问题。

　　从安装边界来看，整套结构的横向安装尺寸适配常规4分、5分滚子链的安装中心距要求，底板的厚度足够承载传动过程中的径向载荷，不会在长期运行后出现底板变形导致的轴系倾斜。在实际选型应用时，需要注意匹配对应节距的链条，同时保证安装时链轮端面与主动链轮端面的共面度误差在允许范围内，日常维护仅需定期对轴承配合位置加注润滑脂即可，无需频繁调整张紧位置。结构的外形设计充分考虑了加工工艺性，所有棱角位置都做了倒角处理，既避免安装过程中锐边划伤操作人员，也能够减少加工过程中的应力集中，提升部件的整体疲劳强度，链轮与轴的连接采用键连接加轴向顶丝固定的形式，能够传递额定范围内的扭矩，不会出现链轮与轴相对转动的失效问题。

　　在传动系统运行过程中，这套张紧结构能够有效吸收链条传动过程中的小幅振动，降低传动环节的噪音，相比悬臂式的张紧轮结构，双支撑的轴系结构能够承受更大的径向载荷，适配更高线速度的链传动场景，在轻工包装线、小型物料输送设备、非标自动化设备的动力传递环节都有很高的适配性。设计过程中对各个配合面的公差都做了明确要求，轴承座内孔的圆柱度公差控制在0.02mm以内，轴的配合面粗糙度达到Ra1.6，保证转动过程中阻力均匀，无卡滞点，链轮的齿形公差符合链传动链轮的相关标准要求，能够与标准滚子链实现顺畅啮合，不会出现啮合干涉的问题。
