卡盘法兰夹头支架结构设计

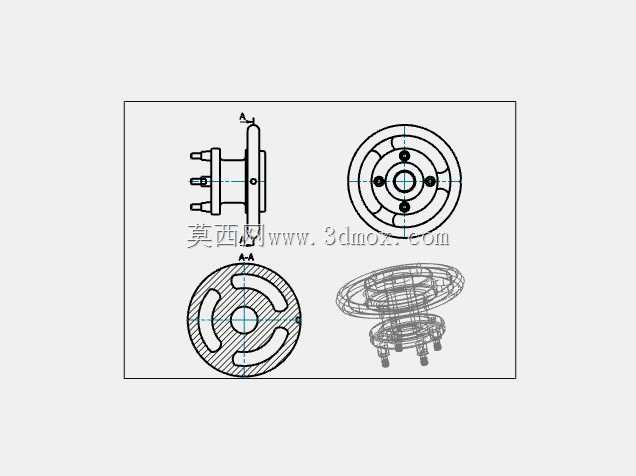

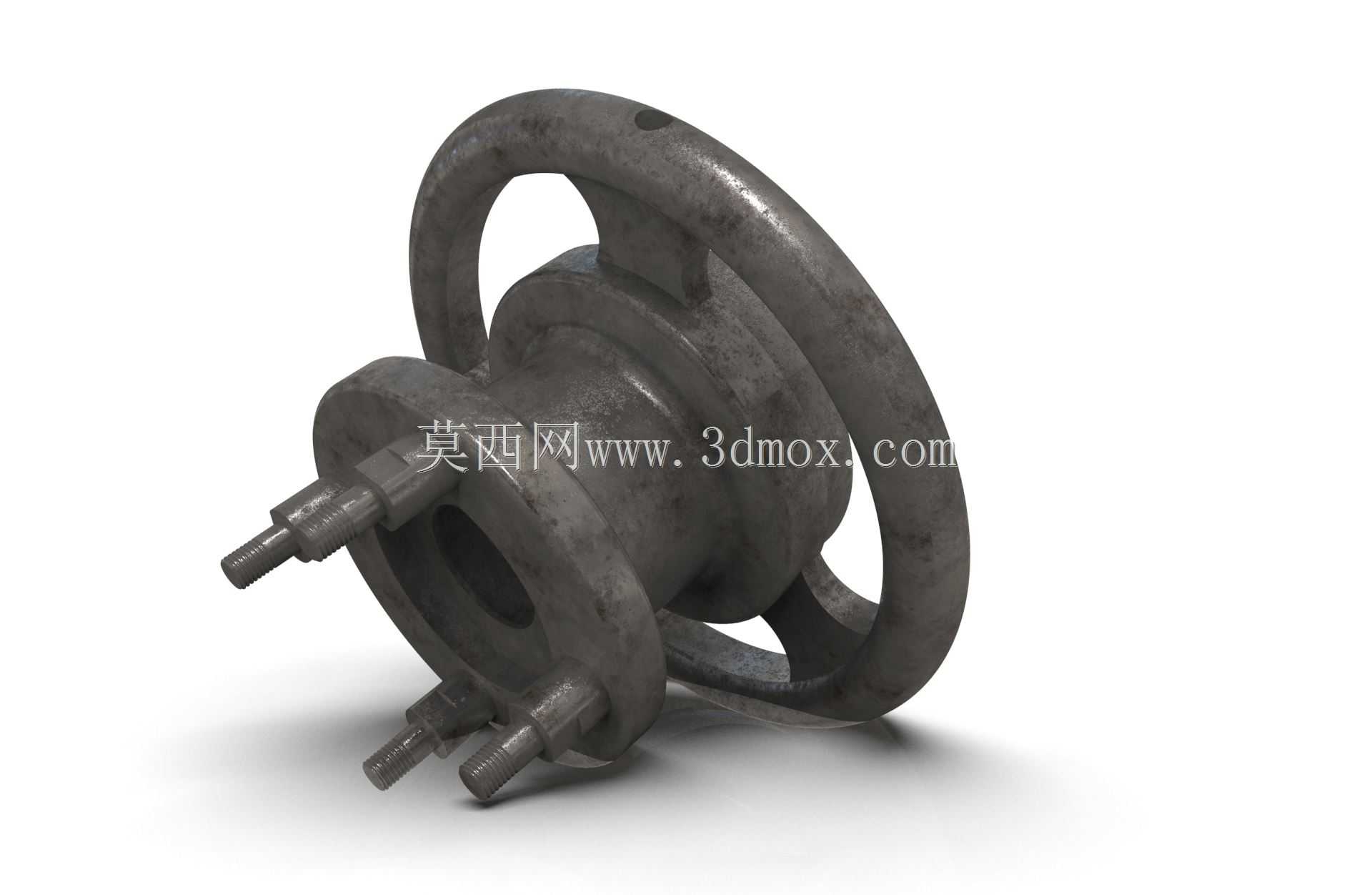

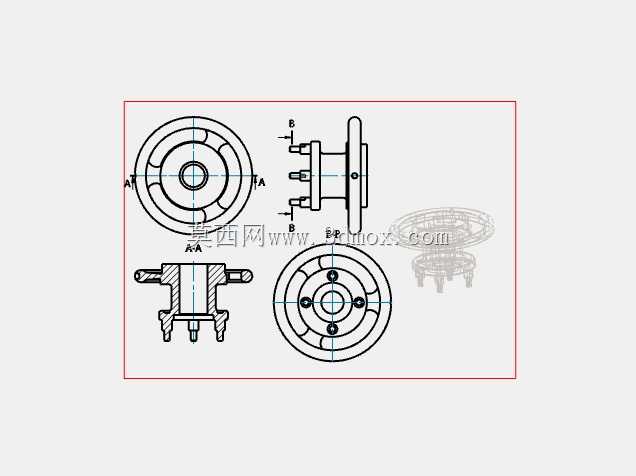

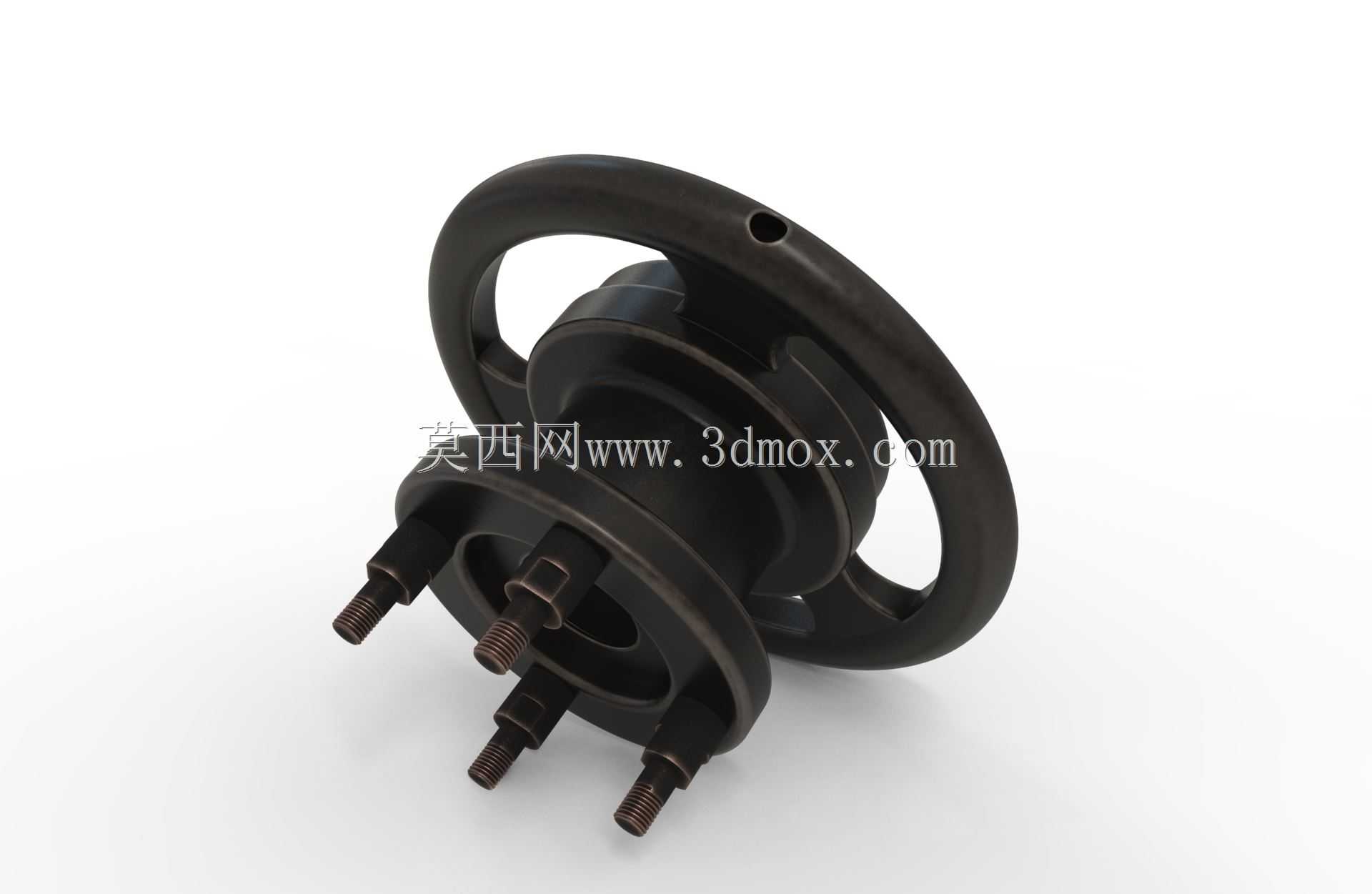

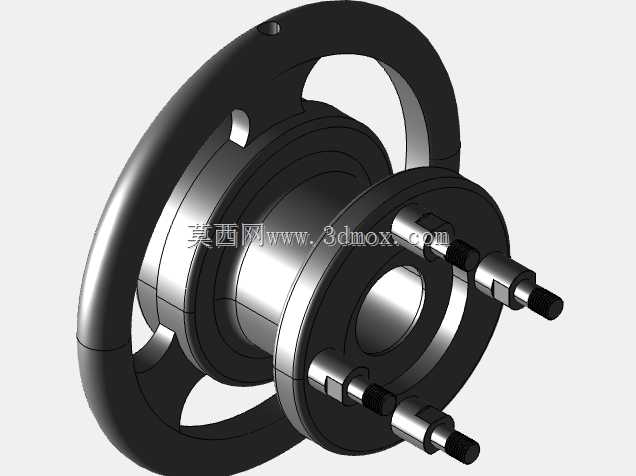

　　在机床夹具、自动化上下料工位以及回转类工件加工的配套工装体系里，这类夹头支架的定位精度直接决定了整段工序的成品良率，很多一线车间做轴类、套类零件二次加工时，常会遇到卡盘夹持端延伸过长、工件悬伸量超差引发的振刀问题，这款支架的核心作用就是在卡盘法兰侧形成稳定的辅助支撑基点，抵消回转过程中工件的径向跳动量。从结构逻辑来看，整个支架采用分体式装配设计，主体安装基面与卡盘法兰的止口做了适配的定位止口设计，安装时不需要额外做配打销孔的工序，只要对齐法兰端的螺栓孔位完成锁紧，就能保证支架的回转中心与机床主轴中心的同轴度控制在0.02mm以内，避免了现场安装反复打表找正的繁琐流程。

　　支架的夹持端采用了可调式的开口结构，适配不同直径的夹头本体安装，夹持接触面做了防滑的网状滚花处理，当夹头锁紧工件时，支架的支撑面能均匀分散夹持力，不会因为局部应力集中导致夹头外壁出现压痕变形，长期使用也不会出现夹持精度衰减的问题。从安装边界尺寸来看，支架的轴向总长度控制在120mm，径向最大外圆尺寸为180mm，不会和机床的刀架运行轨迹产生干涉，不管是排刀机还是转塔刀架的数控车床，安装后都能保留足够的换刀空间，支架底部预留了排屑缺口，加工过程中产生的铁屑和切削液能顺着缺口直接排出，不会在支架内部堆积造成卡滞。

　　设计过程中特意做了壁厚的差异化处理，安装法兰侧的壁厚设置为15mm，保证和机床主轴连接的刚性，夹持端的壁厚设置为8mm，在保证支撑强度的前提下尽可能降低整体重量，减少主轴高速回转时的额外动平衡负载，最高适配8000转每分钟的回转工况，不会因为支架自身的重量问题引发主轴轴承的额外磨损。在实际应用场景里，除了常规的数控车床配套使用，这款支架还能适配磨床的工件夹持工位、焊接变位机的工件固定端，甚至在一些管材类的自动化检测线里，也能作为回转支撑座使用，夹持端的调节范围覆盖16mm到65mm直径的夹头安装，不需要更换支架本体就能适配不同规格的夹头选型，大幅降低了车间工装备件的库存压力。

　　结构上所有的棱边都做了R2的圆角处理，避免安装调试过程中锋利的边角划伤操作人员，所有的螺栓连接孔都做了沉头设计，螺栓锁紧后端面不会突出支架表面，不会在回转过程中勾挂切屑或者冷却水管。支架的材质选用常用的45号钢做调质处理，表面做发黑防锈处理，在车间的切削液环境下长期使用也不会出现锈蚀问题，关键的定位止口面做了磨削加工，表面粗糙度达到Ra1.6，保证反复拆装后的定位精度一致性。很多现场做工艺优化的工程师常会忽略这类辅助支撑的结构刚性，实际上当工件的长径比超过3:1时，单靠卡盘自身的夹持很难保证加工端的圆度要求，这款支架的支撑点距离卡盘端面的距离可以根据工件长度做轴向调节，最长可以延伸出80mm的支撑位置，刚好能覆盖大部分常规轴类零件的辅助支撑需求，不需要额外制作跟刀架就能完成细长轴类零件的粗精加工工序，能有效压缩工序准备时间。
