V型调节球阀工业结构三维设计

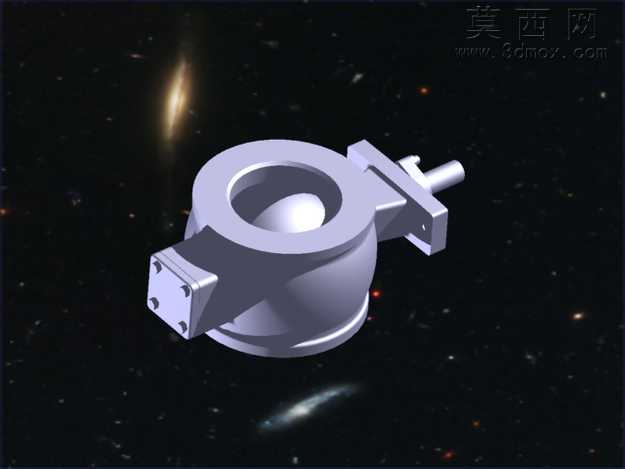

本作品为V型调节球阀的三维数字化设计模型，建模阶段依托主流三维机械设计软件完成全参数化构建，首先对球阀的核心功能部件进行拆解规划，将整体结构划分为阀体、V型球芯、阀杆、侧装连接法兰、密封组件、驱动连接端几个独立模块，逐一绘制草图后通过拉伸、旋转、切除等基础特征命令生成基础实体，再对安装孔位、定位卡槽、密封槽等细部结构进行精细化特征处理，所有配合尺寸均参照通用工业阀门设计规范设定，保证各部件装配间隙符合实际生产公差要求。材质渲染阶段针对不同部件的实际应用材质分别配置参数，阀体部分采用铸钢哑光金属材质，调整金属粗糙度、反射率参数还原铸件表面的细微颗粒质感，V型球芯部分采用抛光不锈钢材质，设置较高的镜面反射度与光滑度参数，呈现阀芯密封面的精加工效果，阀杆与连接法兰部分采用合金结构钢材质，区分不同机加工面的纹理差异，背景搭配深空渐变环境光，添加多点辅助光源突出模型的结构轮廓与曲面过渡细节，渲染输出时开启全局光照与环境遮蔽效果，让各部件的装配衔接关系更具层次感。结构设计上充分考虑V型球阀的调节特性，V型切口的球芯结构可在阀杆转动过程中实现对管路流体的线性调节，相比普通通径球阀具备更精准的流量控制能力，侧装式的阀体结构方便后期内部密封件的维护更换，两端的法兰连接结构符合通用管道安装标准，驱动端的连接轴设计适配气动、电动等多种执行机构安装需求，整体建模过程严格遵循机械设计的装配逻辑，所有活动部件的运动行程均做了限位校验，可直接用于后续的工程图导出、装配模拟、流体仿真分析等工作场景，为V型球阀的产品迭代、生产加工提供完整的三维数字化参考。
