MVE系列工业振动器配套安装固定座结构

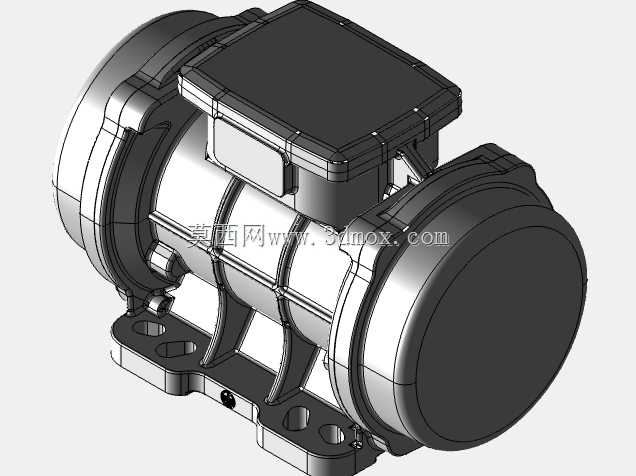

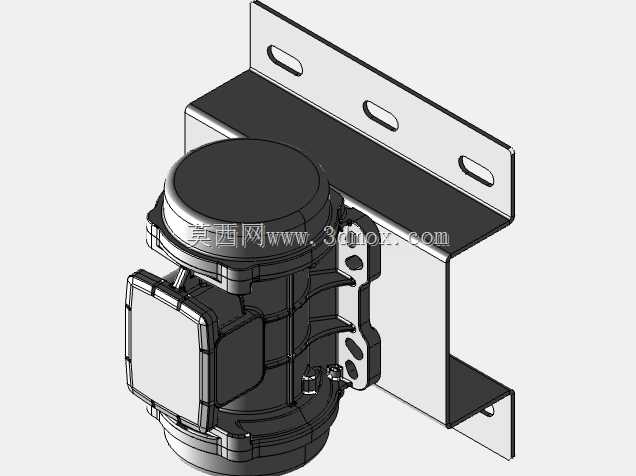

　　从结构形态上看，安装板采用折弯成型的L型承托结构，垂直立面与振动电机的机座安装面完全贴合，水平底板则通过四个长圆形安装孔与下游设备的安装基座连接，长圆孔的设计并非随意设置，而是考虑到现场安装时的对位公差——不同设备的安装基座孔位难免存在加工误差，长圆孔可以提供两个方向的微调余量，不用在现场二次扩孔，大幅降低安装阶段的工作量。垂直立面的折弯处做了圆角过渡处理，这处细节很关键，高频振动工况下直角折弯的应力集中系数是圆角过渡的3倍以上，合适的折弯圆角能把交变载荷下的应力峰值分散到更大的区域，避免折弯处长期受交变应力出现疲劳裂纹。在矿山筛分、建材振捣、粮食输送、粉体料仓破拱这类靠振动实现工艺动作的场景里，振动电机的安装可靠性直接决定整套设备的无故障运行时长，这套配套安装板的结构设计，完全围绕振动工况下的载荷传递、安装对位、长期抗疲劳需求展开。先从实际工况的载荷逻辑说起，振动电机工作时会产生高频交变激振力，力的方向随电机偏心块旋转做周期性变化，这就要求安装板不能是单纯的平板承托结构，必须兼顾垂直方向的承重、水平方向的抗扭，以及激振力向被驱动设备的均匀传递，避免局部应力集中导致焊缝开裂或者安装螺栓疲劳断裂。

　　水平底板上的安装孔位排布，严格匹配对应型号振动电机的安装孔距，孔边预留了足够的螺栓压紧面，不会出现螺栓头压在板边导致压紧力不足的问题，同时底板的厚度选型也匹配对应激振力等级的载荷要求，不会因为板厚不足出现工作时的共振颤振，也不会因为过度加厚造成不必要的材料浪费。再看安装边界的设计，整个安装板的外轮廓尺寸完全适配MVE3003E-30A0型号振动电机的机座尺寸，电机安装后重心落在安装板的承托中心范围内，不会出现偏载导致的单侧受力过大，垂直立面的高度刚好覆盖电机机座的安装接触面，保证连接螺栓的旋合长度足够，不会因为啮合长度不足出现振动时螺栓松脱。

　　在实际应用中，这类安装板除了承托固定振动电机，还承担着激振力传递的作用，电机产生的激振力先通过机座连接螺栓传递到垂直立面，再通过折弯结构传递到水平底板，最终均匀分散到下游设备的安装面上，整个力的传递路径没有突变，能最大程度减少力传递过程中的能量损耗，也避免局部结构受冲击过载。设计阶段还考虑了不同安装场景的适配性，不管是安装在振动筛的侧帮、料仓的仓壁，还是振动给料机的槽体侧面，这套安装结构都能保证电机的轴线处于水平状态，让偏心块旋转产生的激振力方向符合设备的设计要求，不会因为安装面倾斜导致激振力方向偏移，影响设备的筛分或者给料效率。

　　从加工工艺性角度看，整个安装板采用单块板材折弯成型，没有多余的焊接拼接结构，既减少了焊接带来的变形和应力集中问题，也降低了加工成本，板材的材质选用适合振动工况的结构钢，表面处理可以根据使用环境选择喷漆或者镀锌，适应矿山、建材、食品加工等不同场景的防腐要求。很多现场运维人员都遇到过振动电机安装座开裂、螺栓频繁松脱的问题，追根溯源大多是安装结构设计不合理，要么是板厚不足导致刚度不够，要么是孔位设计没有考虑安装公差，要么是应力集中位置没有做强化处理，这套安装结构在设计时就把这些现场常见的失效形式都纳入了考量，从结构形态、孔位排布、过渡细节、尺寸匹配多个维度做了针对性优化，能有效降低现场运维的频次，延长整套振动设备的使用寿命。在三维建模过程中，安装板的折弯系数、孔位公差、形位公差都严格按照钣金加工的实际工艺要求设置，导出的模型可以直接用于生产下料，也可以用于整套振动设备的装配干涉检查，设计人员在做整套设备设计时，可以直接调用这个模型，不用重复绘制安装座结构，也能避免自行设计时出现的结构不合理问题，保证振动电机安装后的运行稳定性。
