CA6140车床底部内盖成型模具结构

　　这套模具对应的成型件是CA6140车床底部内盖，属于车床床身下部的防护类结构件，日常工况下承担隔绝床身内部润滑油飞溅、阻挡外部加工碎屑落入床身导轨腔体、辅助封闭床身下部安装腔的作用，在普通卧式车床的装配体系里，这类内盖虽然不属于核心传动受力件，但直接影响车床日常运行的清洁度维护周期，要是内盖配合间隙过大，加工产生的铸铁切屑很容易顺着缝隙卡入导轨防护毡圈，加速导轨面的磨粒磨损，严重时还会蹭伤导轨刮研面，增加后期设备大修的刮研工作量。

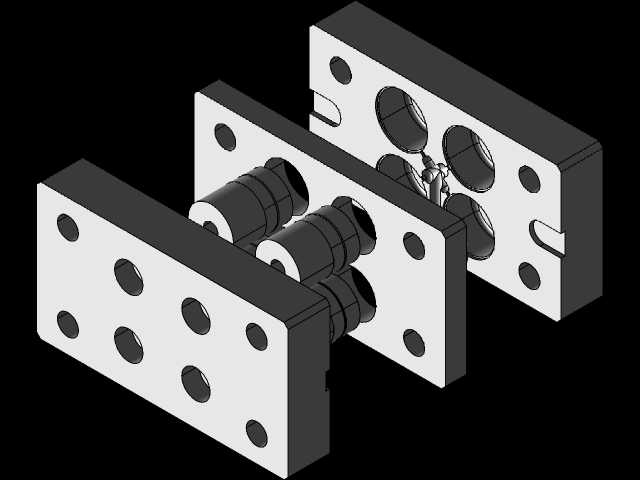

　　从结构设计逻辑来看，这套模具采用三板式两开模布局，针对内盖本体上的多个同轴安装过孔，直接在动定模侧设置了对插式型芯结构，不需要额外设计侧向抽芯机构，能有效简化模具整体的开合模动作逻辑，降低小批量试制阶段的模具制造成本。模具的分型面完全贴合内盖的法兰安装面，飞边产生的位置刚好落在零件安装贴合的密封面上，后续钳工只需要简单打磨飞边就能满足装配平面度要求，不需要额外增加飞边切除工序。

　　安装边界方面，模具的定模侧安装孔位完全适配常规160吨规格卧式注塑机的拉杆间距，不需要额外定制机床连接板就能直接上机装夹，模具总厚度控制在设备最小模厚与最大模厚的区间范围内，开合模行程预留量足够让成型后的内盖完全脱离型芯，不会出现顶出时零件刮蹭型腔壁的问题。顶出机构采用均匀分布的圆顶针，顶针位置全部设置在内盖的加强筋交汇位置，避免顶出力直接作用在零件的薄壁平面上，减少顶白、顶穿缺陷的产生概率。

　　在实际生产场景里，这套模具主要适配PP、ABS这类常用的硬质工程塑料注塑成型，成型后的内盖零件上的六个安装孔位同轴度公差控制在0.1mm以内，和CA6140车床床身的安装螺柱完全匹配，装配时不需要额外修锉孔位就能直接对位安装，零件边缘的止口结构和床身腔体的配合间隙控制在0.2mm以内，配合密封胶条使用就能达到预期的防飞溅、挡碎屑效果。设计过程中特意把型芯的拔模斜度设置为1.5度，既不会因为斜度过大导致零件安装孔位尺寸超差，也能保证开模时零件顺利脱离定模型腔，减少粘模故障的发生概率。

　　流道设计采用侧浇口进料，浇口位置设置在内盖侧面的非安装面边缘，注塑完成后只需要用斜口钳就能快速剪除浇口凝料，残留的浇口痕迹不会突出零件安装平面，不会影响后续和床身的贴合密封效果。冷却水路采用直通式循环布局，分别在定模型腔板和动模型芯固定板内设置独立的循环回路，成型时能快速带走型腔内的热量，把零件成型周期控制在合理区间，同时保证零件各个位置冷却速率均匀，减少内盖薄壁位置的收缩变形，避免零件安装后出现和床身贴合不严的缝隙问题。

　　这套结构最初是针对车间小批量自制车床配件的需求开发的，没有采用复杂的热流道结构，全部用常规的标准模架配件加工，后期维护时如果出现型芯磨损，只需要单独更换对应的型芯镶件就能快速恢复生产，不需要整体报废模架，很适合机加工车间的维修件自制、小批量配件生产场景，不需要投入过高的模具开发成本就能获得尺寸稳定的成型配件。
