粉末喷涂作业用干式喷房结构设计

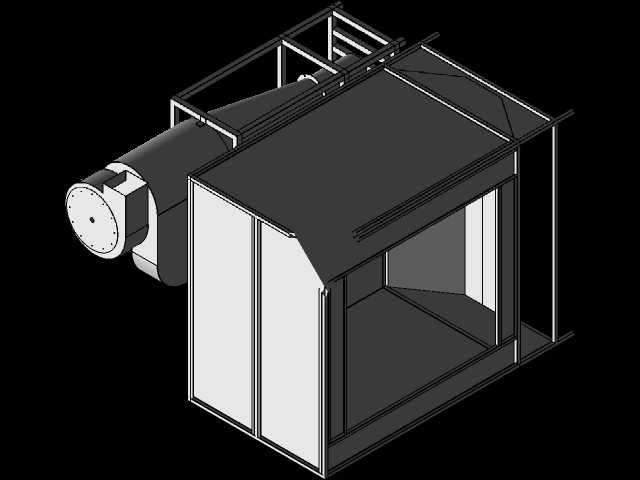

　　这套干式涂装间的三维结构，主要面向中小型金属工件的粉末喷涂、溶剂型漆料干式喷涂作业场景，适配机加工件、五金配件、小型结构件的表面涂装工序，相比湿式水帘喷房，它不需要配套循环水系统、废水处理装置，更适合产线布局紧凑、废水排放受限的加工车间使用，日常运维不需要定期清理水槽淤泥、更换絮凝药剂，运维成本能压缩到湿式喷房的三成左右。从结构布局来看，主体喷房作业腔采用方管焊接框架做承载，外覆冷轧金属板做围蔽，框架做了满焊防锈处理，所有拼接板缝打密封胶处理，避免喷涂作业时漆雾、粉末从缝隙外溢到车间公共区域；作业腔正面是全开式工件进出开口，尺寸适配常规手推车、小型悬挂输送线的工件通行需求，内部净空尺寸为长6英尺、宽6英尺、高3英尺，

　　作业腔内预留了喷枪挂架、工件挂具的安装点位，地面做了微倾斜设计，散落的粉末可以顺着坡度汇集到侧边清灰口，日常清理只需要用工业吸尘器对接清灰口就能完成积粉回收，不需要人员进入腔体内大范围清扫。和主体喷房配套的侧置旋风分离单元，直接通过法兰和喷房侧部的排风通道对接，不需要额外做长距离排风管道转接，减少风阻损耗；旋风单元采用锥段渐缩结构设计，进风口做切向导入处理，携带漆雾、粉末的气流进入旋风筒后，靠离心力把大粒径的涂料颗粒甩到筒壁，顺着锥面滑落到下方集灰桶，经过初分离的气流再进入后续过滤段，能大幅降低末端过滤耗材的更换频率。整套设备的安装边界做了集约化设计，旋风单元的支撑框架和喷房主框架做了分体式连接设计，

　　运输时可以拆分后用普通货运车辆装载，现场安装只需要对接法兰、拧紧紧固件就能完成组装，不需要现场做焊接作业，对车间安装条件要求很低；喷房底部的支撑脚预留了膨胀螺栓安装孔，地面做简单找平后就能固定，不需要做专门的设备基础。设计时特意把喷房的操作开口高度设置在符合人体工程学的区间，作业人员站立操作时不需要过度弯腰或者抬臂，长时间喷涂作业的疲劳度更低；喷房顶部预留了照明灯具的安装位，可配套防爆照明灯具，满足易燃易爆涂料作业的安全规范要求，排风风速控制在0.3-0.5m/s的合理区间，既可以保证漆雾不会从操作口外溢，也不会因为风速过高造成涂料浪费、涂层厚度不均的问题。针对粉末喷涂的作业特性，喷房内部所有转角都做了圆弧过渡处理，

　　没有直角积粉死角，避免粉末长期堆积造成的安全隐患，金属板内壁做了防静电涂层处理，减少粉末在壁面的吸附，清理时更容易脱落；旋风分离器的集灰桶采用快拆卡扣结构，清理积粉时不需要工具就能拆下桶体，换色作业时可以快速清理残留粉末，适配多颜色频繁切换的喷涂生产需求。整套结构没有复杂的传动部件，日常故障点极少，除了定期更换过滤耗材、清理集粉桶之外，基本不需要额外的维护工作，适合小型加工企业、表面处理作坊作为独立喷涂工位使用，也可以多台拼接组成更长的连续喷涂作业线，适配不同尺寸工件的生产需求。
