叶片钻孔加工专用定位夹紧工装

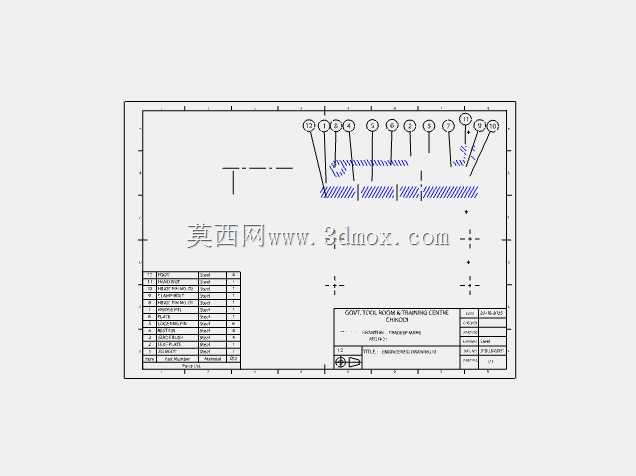

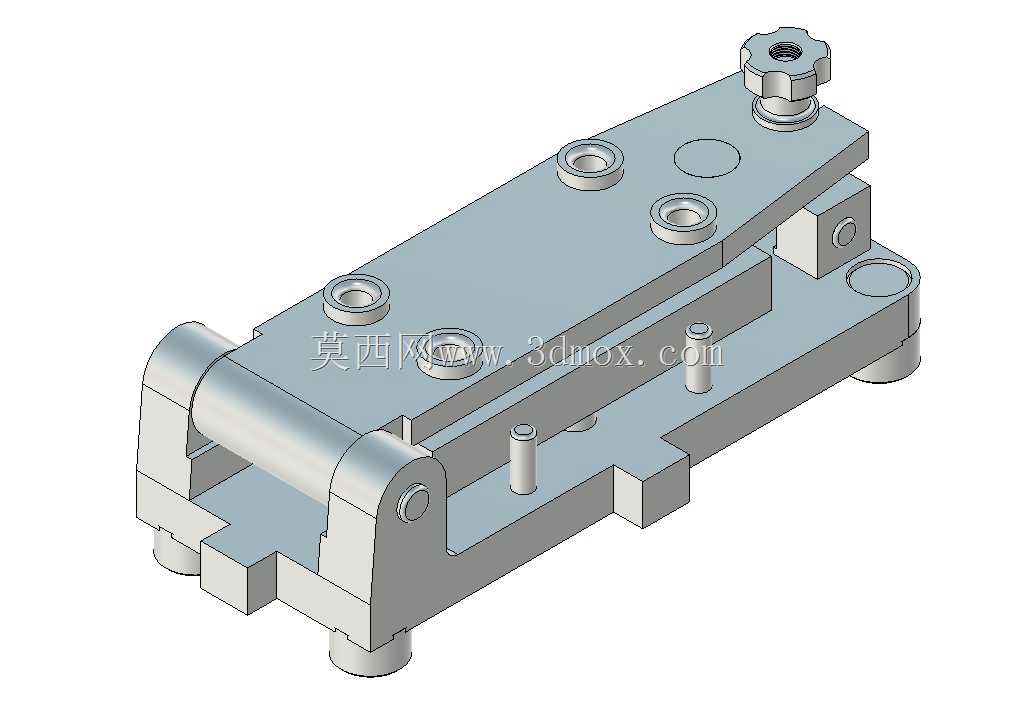

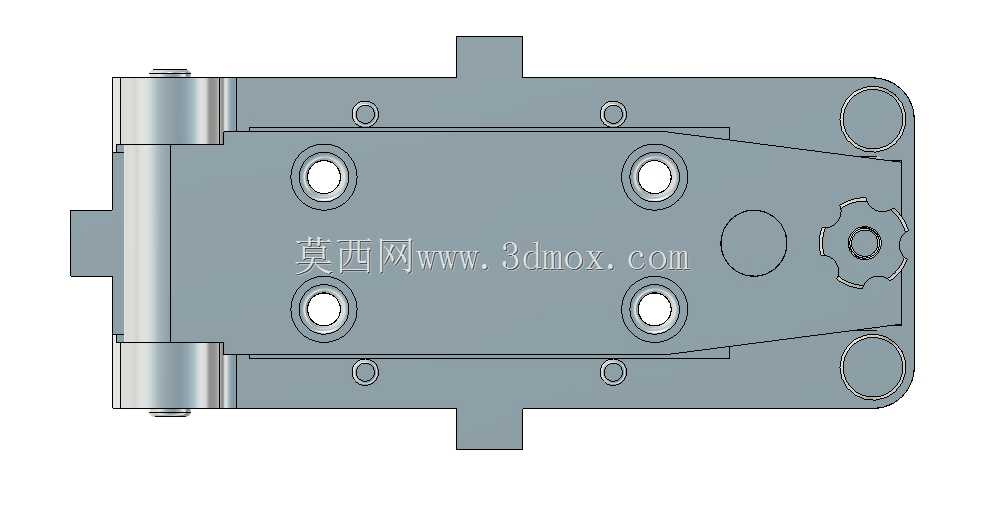

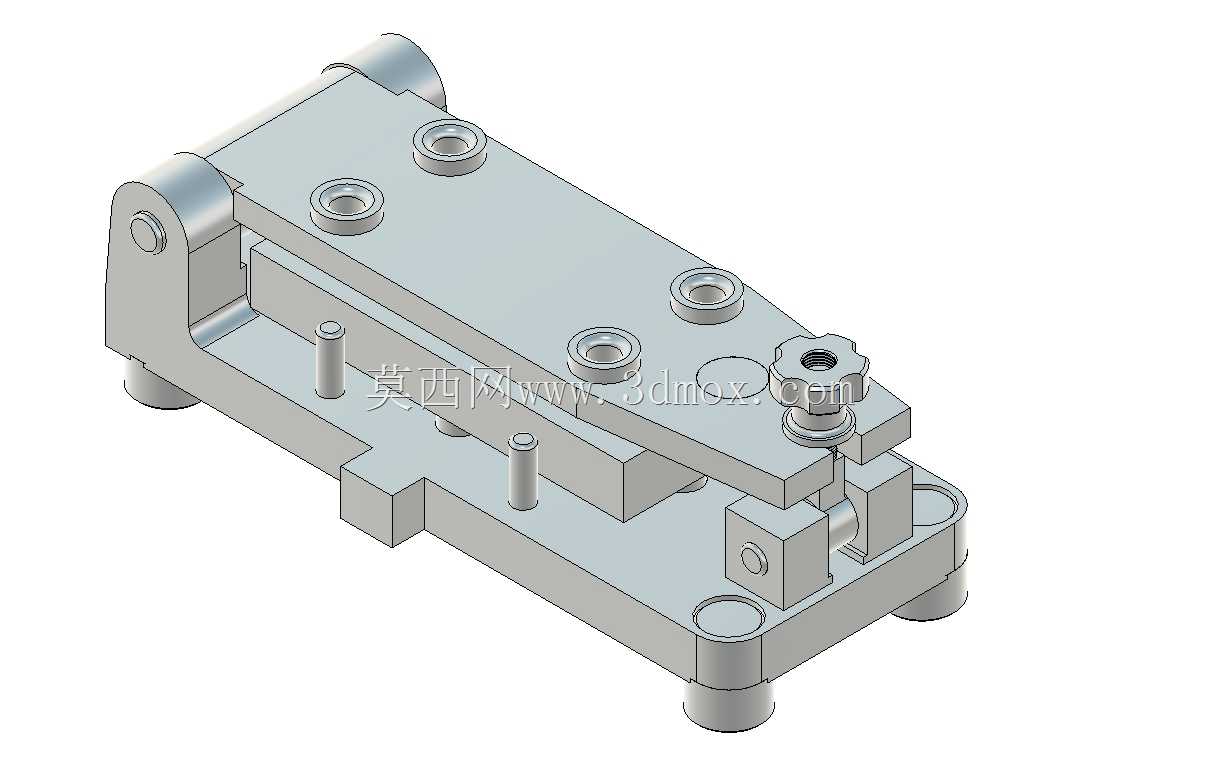

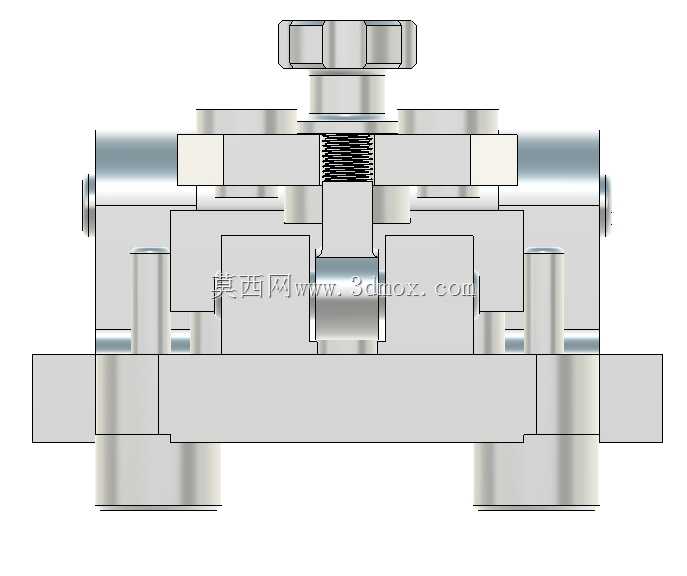

　　在透平叶片、小型泵阀叶轮类零件的钻削加工环节，这类叶钻夹具是车间工序里保障加工精度的核心工装，主要承担叶片类异形工件钻孔工序的定位、夹紧功能，避免加工过程中工件位移导致的孔位偏差、孔壁垂直度超差问题，适配台式钻床、立式加工中心的钻削工位使用，能覆盖小尺寸叶片的销孔、安装孔、定位孔加工需求。从结构设计逻辑来看，整套夹具采用分体式基座加翻转压板的架构，底部基座设置了四个带定位凸台的安装支脚，可直接固定在钻床工作台的T型槽工位上，安装边界适配常规小型钻床的工作台面尺寸，不需要额外制作过渡转接板，基座上的定位销柱对应叶片工件的工艺基准孔，能实现工件的快速初定位，避免每次装夹反复找正的时间损耗。

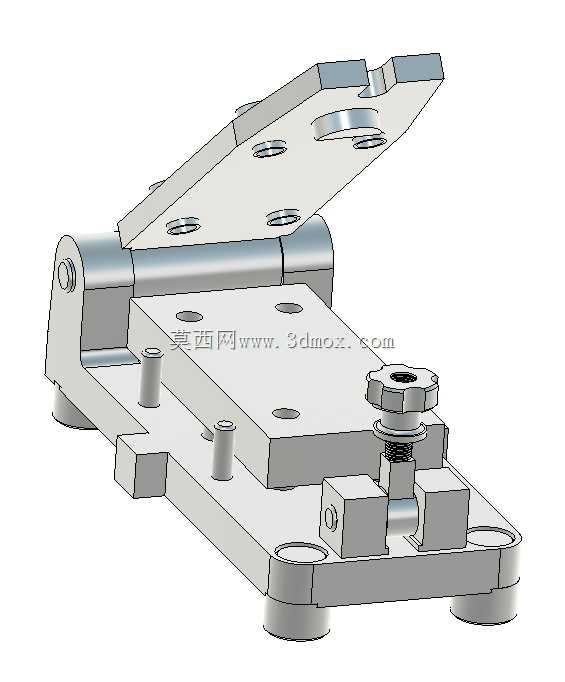

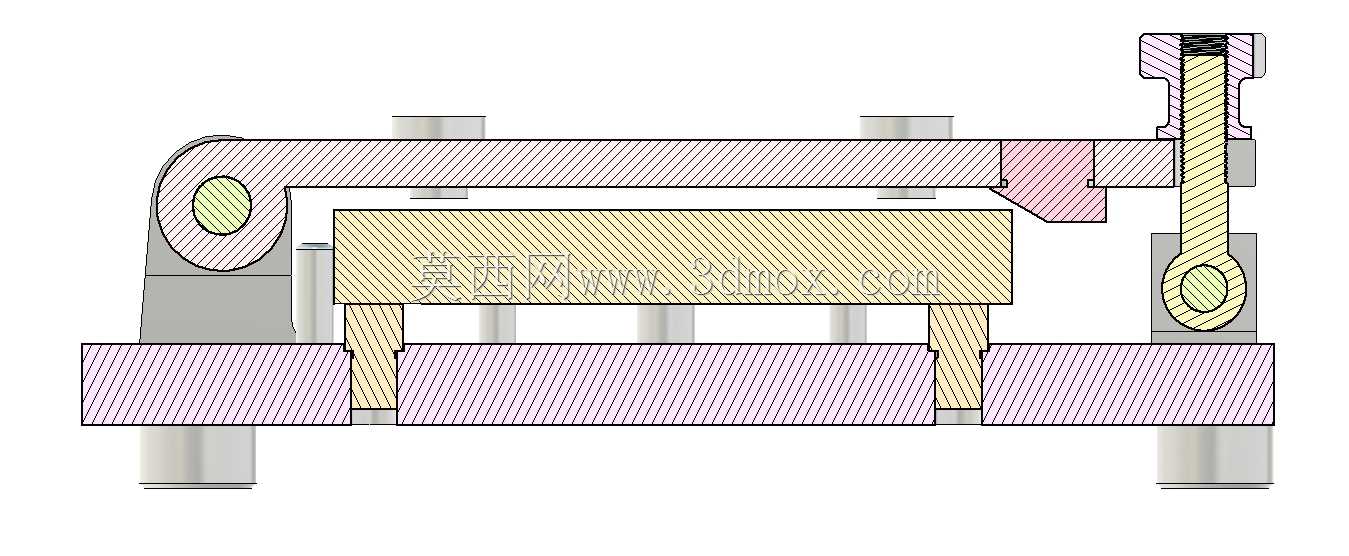

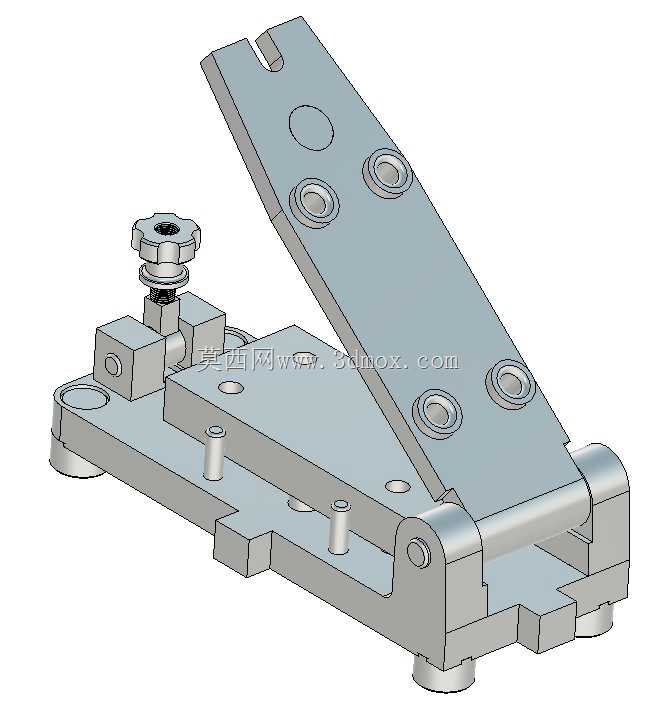

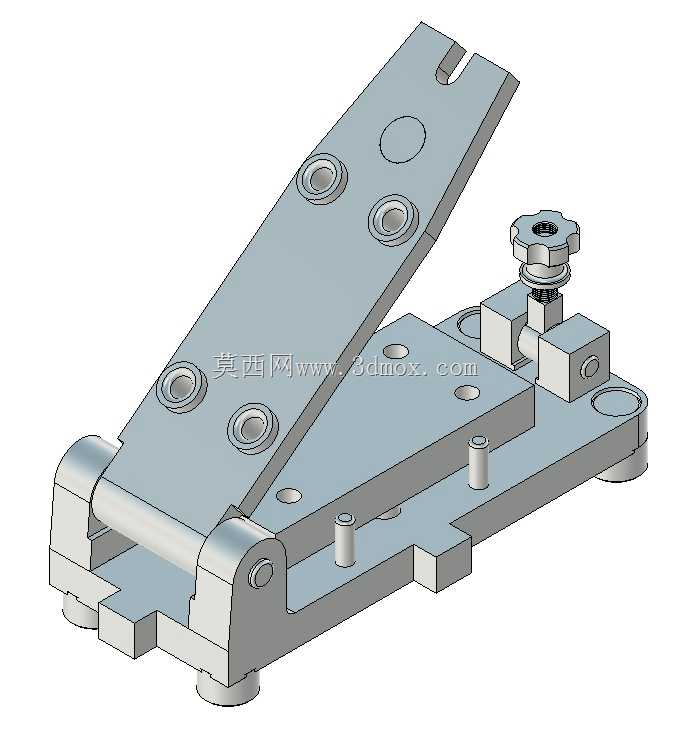

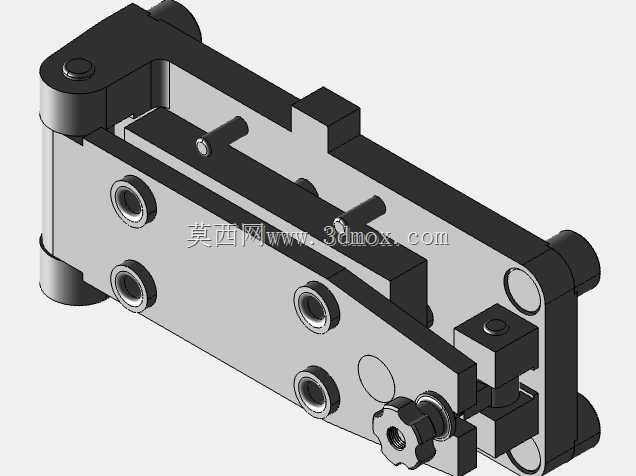

　　翻转式上压板通过侧边的铰接轴与基座连接，开合角度足够操作人员完成工件的上下料操作，压板上设置的多个可调压紧螺钉，可根据叶片型面的实际轮廓调整压紧行程，保证压紧力均匀作用在工件的刚性支撑区域，不会压伤叶片的薄壁型面，也不会因为压紧点悬空导致加工振颤。前端设置的快锁旋钮结构，不需要额外使用扳手类工具就能完成压板的锁紧与松开，单工位装夹时间可控制在十秒以内，适配中小批量叶片零件的加工节拍。整套夹具的定位基准遵循基准重合原则，直接以叶片的工艺定位面、定位孔作为装夹基准，避免了基准转换带来的位置误差，基座上的钻套引导位置对应工件待加工孔位，能有效引导钻头切入，减少钻头入钻时的滑移偏斜，提升孔位的位置精度。

　　从结构刚性来看，基座与压板均采用一体式铣削成型结构，铰接位置设置了耐磨衬套，长期反复开合不会出现铰接间隙过大的问题，压紧螺钉的端部设置了柔性压头，接触工件时不会留下压痕，适配不同批次叶片的微小尺寸公差，不需要针对单批次零件额外调整夹具整体结构。在实际生产场景中，这类夹具主要应用在中小型叶片加工的机加工车间，替代传统的通用台钳装夹方案，解决异形叶片类零件通用夹具装夹找正慢、装夹刚性不足、加工一致性差的问题，尤其是在加工叶片端部的径向孔、轴向定位孔时，能保证每一件工件的孔位相对于叶片基准的位置度稳定在公差范围内，减少后续装配环节的修配工作量。

　　夹具的整体外形尺寸紧凑，不会占用钻床工作台过多的操作空间，压板打开后的操作空间足够操作人员清理加工产生的切屑，基座上设置的排屑缺口能让钻削产生的铁屑直接滑落，不会堆积在定位面上影响后续装夹的定位精度。设计过程中充分考虑了操作的人机工程性，锁紧旋钮的操作位置在夹具前端，操作人员站在钻床操作位不需要探身就能完成锁紧操作，所有压紧螺钉的调整位置都在夹具上表面，调整时不需要将夹具从工作台上拆下，日常维护只需要定期给铰接轴添加润滑油、清理定位面的切屑即可，没有复杂的易损零件，长期使用的维护成本极低。针对不同规格的叶片加工，只需要更换基座上的定位销、调整压板上压紧螺钉的位置，就能快速适配同系列不同尺寸的叶片装夹需求，具备一定的柔性适配能力，不需要为每一款叶片单独制作全套夹具，能降低中小批量生产的工装投入成本。
