V型夹紧块工装夹具三维结构设计

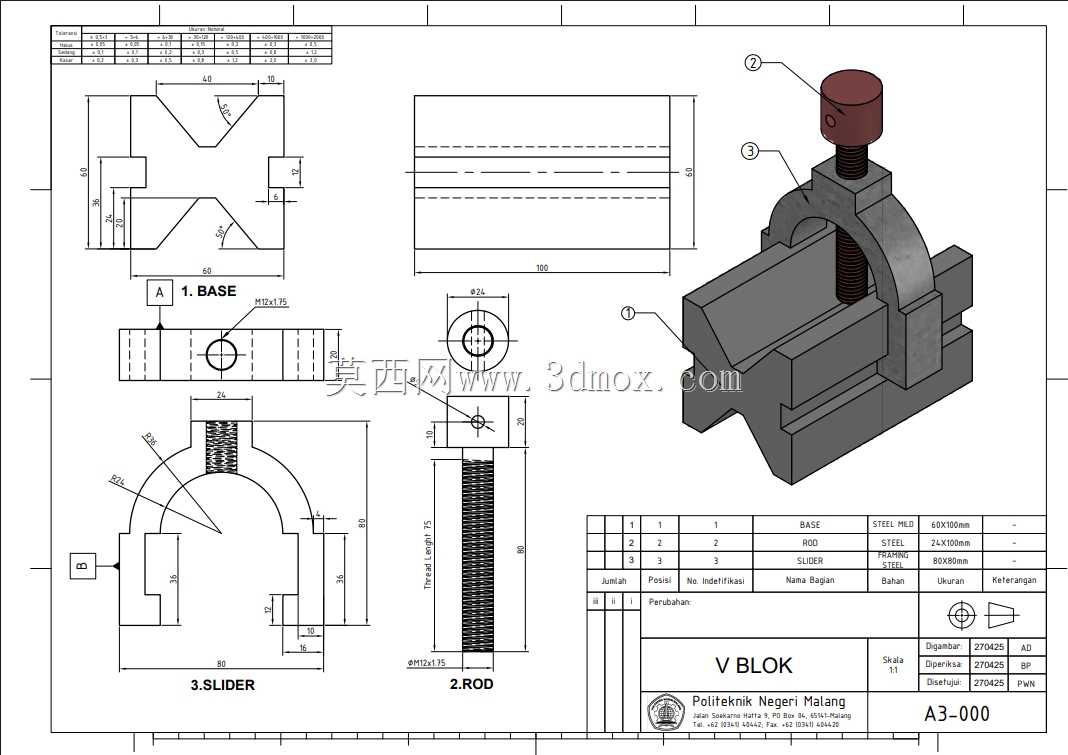

这套V型夹紧结构是机加工、检测工序里极为常用的装夹定位工装，日常在轴类、小尺寸圆柱类零件的铣削、钻孔、划线、形位公差检测场景中使用频率极高，相比平口钳的平面装夹，V型定位结构能自动适配圆柱类工件的外圆轮廓，无需反复找正即可保证工件轴线与安装基准的同轴度，大幅降低装夹找正的辅助工时。整套结构由三个核心零件组成，分别是作为承载基准的V型基座、带内螺纹孔的拱形压架、以及顶端带滚花拧头的压紧螺杆，没有多余的复杂传动结构，全部依靠机械结构的刚性配合实现装夹功能，手动操作即可完成锁紧与松脱，适合小批量零件加工、线下检测工位的快速装夹需求。

从设计逻辑来看，基座的V型槽夹角选用了行业通用的90度开口，这个角度的V型槽适配直径范围最广，对不同直径的圆柱工件都能形成稳定的两点支撑，不会出现小直径工件落槽过深、大直径工件支撑接触面积不足的问题；基座底部做了与机床工作台T型槽匹配的定位边，安装时可以直接嵌入工作台槽内限制横向窜动，无需额外制作转接板，安装边界完全适配常规铣床、钻床、钳工台的标准槽距，基座两侧的凸台结构预留了螺栓过孔，可直接通过T型螺栓将整套夹具固定在工作台面上，固定后整体刚性足以承受常规铣削的切削力，不会出现装夹移位。拱形压架跨装在V型基座上方，两侧的定位槽与基座侧面的导向凸台配合，压架升降过程中不会出现偏转，保证压紧螺杆的压力始终垂直作用在工件的轴线上，避免压紧时工件受侧向力出现翘起偏移；压架的拱形内弧面预留了足够的避让空间，不会与大直径工件的外圆发生干涉，适配的工件直径范围覆盖常规小型轴类零件的加工需求。压紧螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，反复锁紧松脱也不容易出现滑牙问题，螺杆顶端的滚花拧头做了加大直径设计，手动拧紧时可以获得足够的压紧力，无需借助扳手即可完成常规轻载加工的装夹锁紧，螺杆底端做了圆弧过渡处理，压紧时与工件外圆为线接触，不会在工件表面压出明显的压痕，对表面质量要求较高的精加工零件也能适用。

整套结构的尺寸设计完全遵循工装夹具的设计规范，各零件的配合公差选用基孔制间隙配合，压架与基座的导向配合间隙控制在0.05mm以内，既保证压架可以顺畅升降，又不会出现过大的配合间隙导致压紧偏移；螺杆与压架的螺纹配合选用中等精度等级，传动顺畅无卡滞，长期使用磨损后也便于单独更换螺杆零件，无需报废整套夹具。在实际使用场景中，这套夹具除了单独使用完成单工件装夹外，也可以成对布置在工作台上，装夹更长的轴类零件，两个V型块的定位面可以快速找正同轴，长轴装夹后不会出现弯曲变形，适合轴类零件的键槽铣削、径向孔加工等工序。相比专用的液压、气动夹紧夹具，这种纯手动的V型夹紧结构无需外接动力源，整体体积小巧，可灵活布置在不同的加工工位，维护成本极低，没有易损的密封件、气动元件，仅需定期在螺纹处涂抹润滑脂即可保证长期顺畅使用，是机械加工车间、计量检测室必备的通用工装之一。建模过程中各零件的特征完全按照加工工艺顺序搭建，基座的V型槽、安装孔、导向凸台的特征参数完全符合铣削、钻削的加工逻辑，压架的拱形结构、导向槽的建模参数也适配线切割、铣削的加工路径，螺杆的螺纹特征、滚花结构的建模精度可直接用于工程图导出，指导实际零件的加工生产，整套模型的装配约束完全按照实际装配关系设置，可直接用于运动仿真，验证压紧行程、工件适配范围等参数，为后续的工装优化、尺寸调整提供准确的三维数据支撑。
