工程制图标准标题栏图框设计模板

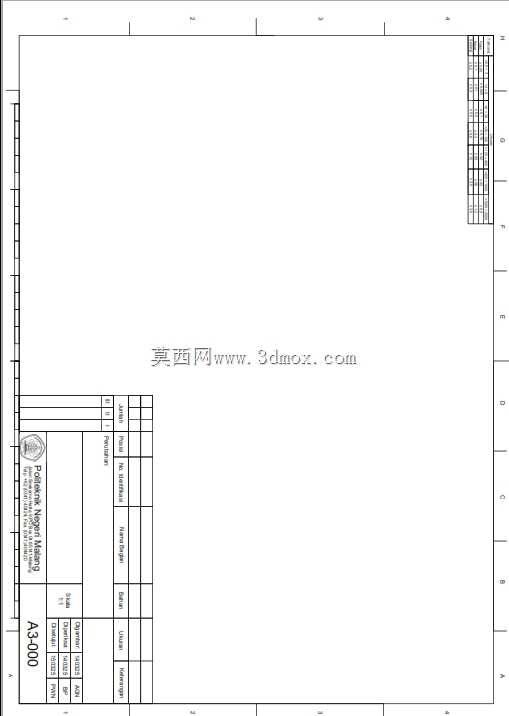

　　在机械、土木、电气等各类工程设计流程里，技术图样是跨岗位、跨部门甚至跨企业传递设计信息的核心载体，而标题栏作为图样的法定标识区域，承担着图样身份识别、版本追溯、责任界定的核心作用，是每一张正式工程图纸不可或缺的组成部分。日常设计工作中，不少新人容易忽略标题栏的规范价值，要么随意绘制栏位尺寸，要么遗漏关键信息项，导致图纸进入审核、加工、归档环节时出现信息错漏，轻则耽误工艺排期，重则引发加工尺寸误解造成生产损失。这套标题栏图框设计，完全贴合工程制图的通用使用逻辑，针对A3幅面横版图纸的布局做了适配，图框边界严格留足装订边与裁切余量，左侧预留的装订边宽度满足常规档案装订的穿装要求，其余三边的非装订边宽度符合制图标准的留白规范，不会出现打印裁切时覆盖图样内容的问题。

　　栏位布局上，将图样名称、图号、比例、材料标记、设计审核签字区、版本记录区、单位标识区按照读图视线流做了排布：最靠近图框右下角的位置设置签字栏，方便设计、校对、审核、工艺、批准各环节人员签署时不用大幅挪动图纸；紧邻签字栏上方设置图号与图样名称栏，采用更大的字高区间，方便档案管理人员快速检索图纸；比例、材料、重量、数量等工艺关联信息集中排布在名称栏左侧，工艺人员拿到图纸后可以第一时间获取加工所需的基础参数，不用在整张图上零散查找信息；版本变更记录区设置在标题栏上方靠近图框右侧的位置，每一条变更记录预留了变更标记、变更内容简述、变更日期、变更人签字的栏位，满足图纸迭代过程中的版本追溯需求，不会出现多次修改后分不清新旧版本的问题。

　　从实际使用场景来看，这套标题栏适配院校工程制图作业、企业内部生产图纸、外协加工交付图纸等多个场景，栏位预留的空白宽度可以适配不同长度的文字内容，长图号、长材料牌号填写时不会出现文字溢出栏位的情况；图框与标题栏的线宽做了区分，外框采用粗实线绘制，内部分隔线采用细实线，打印输出时层次清晰，不会出现所有线条粗细一致导致的辨识困难。不少设计人员在自制标题栏时，经常会出现签字栏宽度不足导致名字写不下、日期栏位太窄没法完整填写、材料栏长度不够长牌号被截断的问题，这套设计在前期就针对这些常见痛点做了尺寸优化：每个签字栏的宽度预留了足够的手写空间，哪怕是签署较长的姓名也不会超出栏格；日期栏适配了年月日完整填写的长度，不用缩写日期导致后续归档时识别困难；材料标记栏预留了足够长度，无论是常用的45钢、Q235牌号，还是较长的不锈钢、铝合金牌号，都能完整填写不用压缩字号。

　　另外，标题栏与图样绘制区域的边界做了明确的分隔线，绘图时可以明确区分绘图区与信息区，不会出现绘制的视图、尺寸线延伸到标题栏区域内，导致信息重叠无法辨识的问题。在实际的车间生产场景中，工人拿到图纸后第一时间会查看标题栏的图号、材料、比例信息，确认与当前加工任务匹配后才会开始下料加工，规范清晰的标题栏可以大幅减少识图时间，降低错拿图纸、错用材料的概率；在档案管理环节，统一规格的标题栏可以让图纸叠放归档时，所有标识信息都处于统一的折页外露位置，查找调取图纸时不用逐张展开，就能快速定位到需要的图号。这套设计还考虑到了不同输出场景的适配性，无论是黑白激光打印、蓝图晒制还是电子图纸PDF导出，栏位的线条粗细对比、文字预留空间都能保持清晰的辨识效果，不会因为输出方式的不同出现线条糊化、栏位模糊的问题。对于刚接触工程制图的从业者来说，使用规范的标题栏模板，可以从入门阶段就养成良好的制图习惯，避免后续进入企业工作后因为制图不规范反复修改图纸；对于企业设计部门来说，统一的标题栏模板可以规范所有输出图纸的格式，提升部门出图的标准化程度，减少因为格式不统一带来的内部沟通成本。
