带CFD流场仿真的导管螺旋桨结构设计

在小型水下航行器、内河浅水作业船、低流速管道增压输送等场景中，常规开式螺旋桨容易受来流扰动、边界紊流影响出现推力衰减，梢涡空化带来的效率损失与结构振动问题，一直是小尺度推进系统设计里的常见痛点。这套导管螺旋桨的设计，核心就是通过外围包覆的整流导管约束桨叶梢部的流场泄露，把原本会耗散在周边流场的梢涡能量收拢到导管内部流道，配合桨叶的翼型参数匹配，实现低进速系数下更高的推力输出。

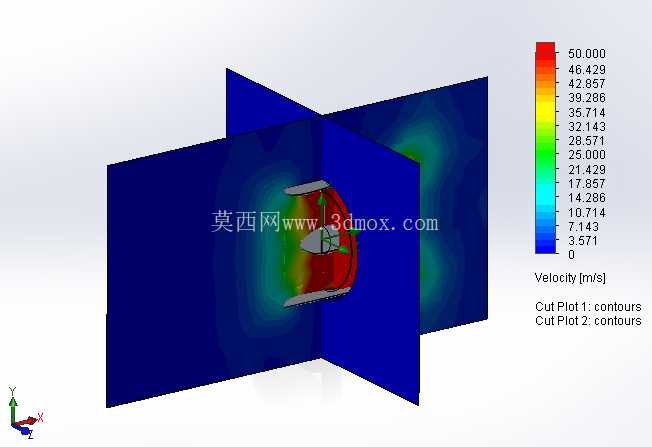

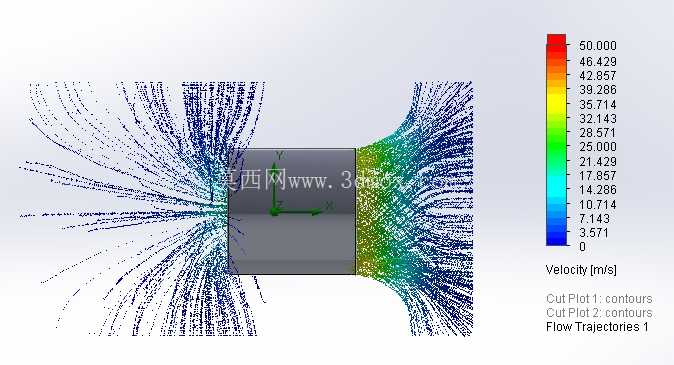

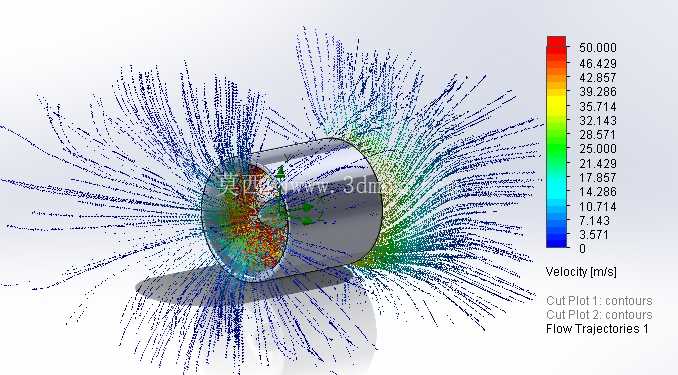

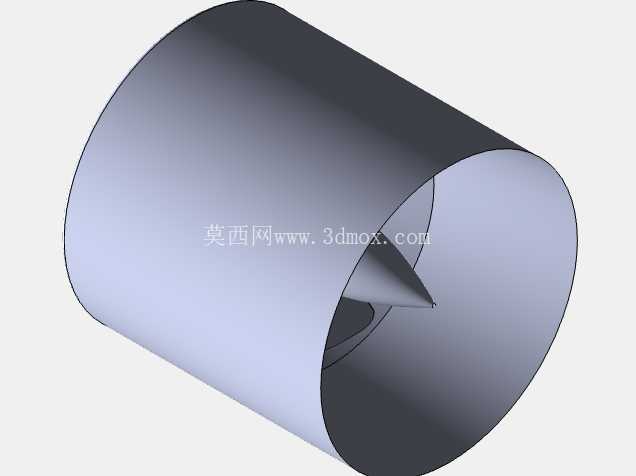

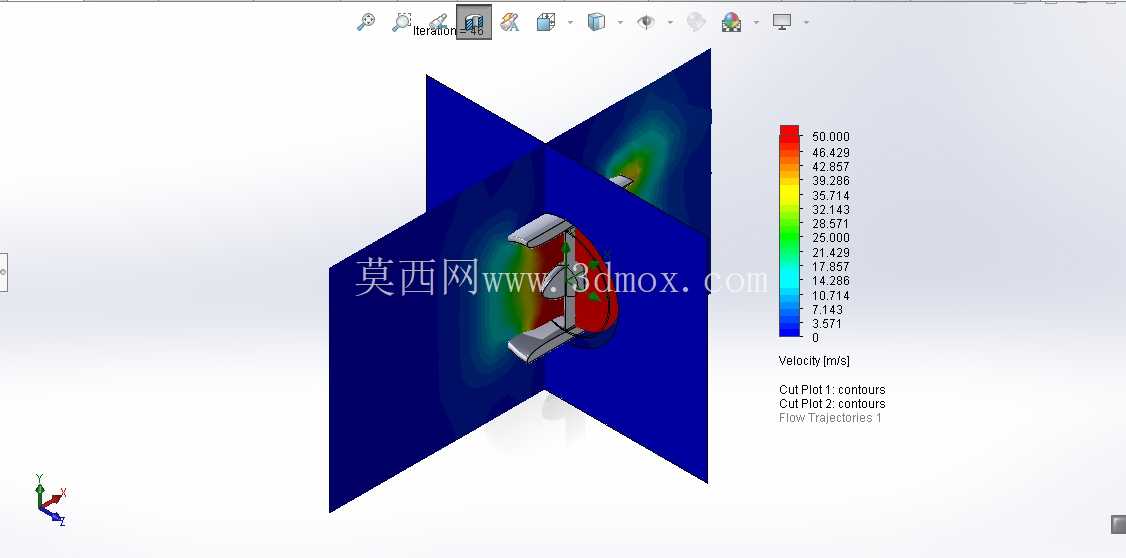

从流场仿真结果能看到，气流（水流）从导管入口段被平稳导入，经过桨叶旋转做功区域后，在导管收缩段的约束下逐步加速，出口位置的核心流速度可以达到50m/s量级，整个流道内没有出现大面积的流动分离，对称分布的流迹线说明桨叶的周向布局做到了动平衡匹配，不会因为单侧流场压力差带来额外的侧向载荷。设计过程中首先确定的是导管的长径比边界，导管内径要比桨叶旋转直径大2%到3%的安装间隙，既避免桨叶旋转时和导管内壁发生刮蹭，又不会因为间隙过大导致梢涡泄露量上升损失效率；导管的入口段做了圆弧过渡导边，能够降低来流的入口冲击损失，出口段做了轻微的扩张角设计，把高速出流的动压部分转化为静压，进一步提升整体推进效率，同时降低出口射流的紊流度，减少对后方流场的扰动。

桨叶部分采用的是变螺距设计，从叶根到叶梢的螺距角逐步递减，匹配导管内从壁面到中心的流速分布差——靠近导管壁面的位置因为边界层效应流速更低，叶梢位置的小螺距角可以避免该区域桨叶截面的攻角过大出现失速，叶根位置的大螺距角则可以充分利用中心区域的高流速来流，提升单圈旋转的做功效率。安装边界上，桨叶的轮毂采用等直径圆柱结构，中心预留标准传动轴安装孔，键槽位置做了应力释放倒角，能够匹配常规的水下推进电机、小型船用柴油机输出轴的安装尺寸，导管的外壁预留了三个周向均布的安装支脚，支脚的安装孔位采用腰型孔设计，可以兼容小范围的安装位置偏差，方便和航行器壳体、管道支架做固定连接。

实际应用中，这类导管螺旋桨相比同直径的开式螺旋桨，在重载、低航速工况下的推力可以提升20%到30%，同时因为导管的包覆防护，桨叶不容易被水中的杂物、缆绳缠绕，在近岸作业、养殖区作业的小型船舶上适用性更强；在管道输送场景中，把导管直接串接在管道内部，配合密封传动结构，还可以作为管道增压的动力部件，针对短距离的粉体、流体输送场景，不需要额外设置大型增压泵组，整体结构更紧凑。设计阶段通过流场仿真反复迭代了桨叶的翼型厚度分布，叶根位置的厚度更大，用来承担旋转带来的离心力与流体冲击载荷，叶梢位置的厚度更薄，降低翼型的阻力系数，整个桨叶的重心落在轮毂的旋转轴线上，做动平衡校正时不需要额外增加太多配重块，减少高速旋转时的振动量。

需要注意的是，这类导管螺旋桨的安装对同轴度要求较高，传动轴和导管的中心轴线偏差不能超过0.1mm，否则会导致桨叶和导管的间隙不均匀，局部间隙过小容易出现摩擦，局部间隙过大则会导致流场泄露量上升，效率下降；导管外壁的支脚安装时要加橡胶减震垫，阻断桨叶旋转的振动传递到载体结构上，降低结构共振的风险。从仿真的流迹线分布来看，整个流场的速度梯度变化平滑，没有出现局部的高速低压区，说明在设计工况下运行时，空化发生的概率很低，能够有效延长桨叶的使用寿命，减少空化剥蚀带来的结构损伤。
